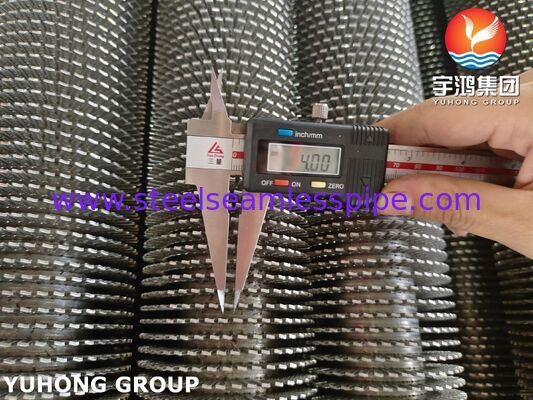

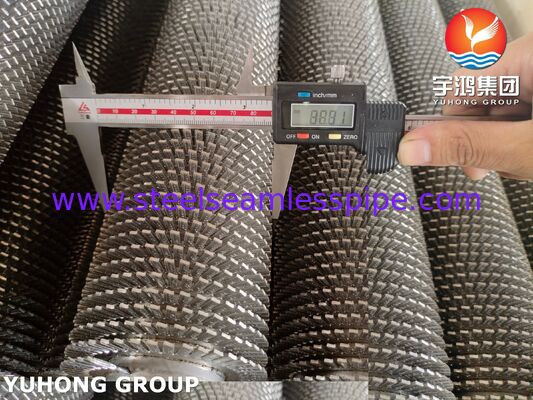

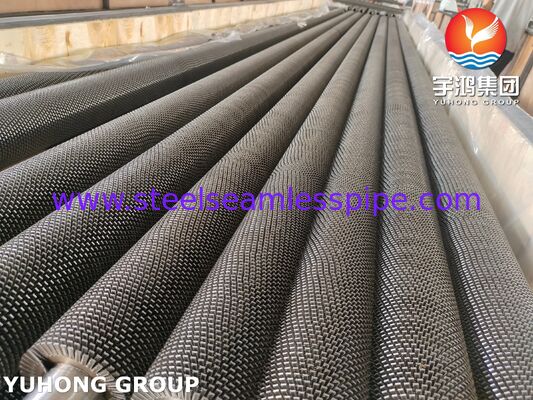

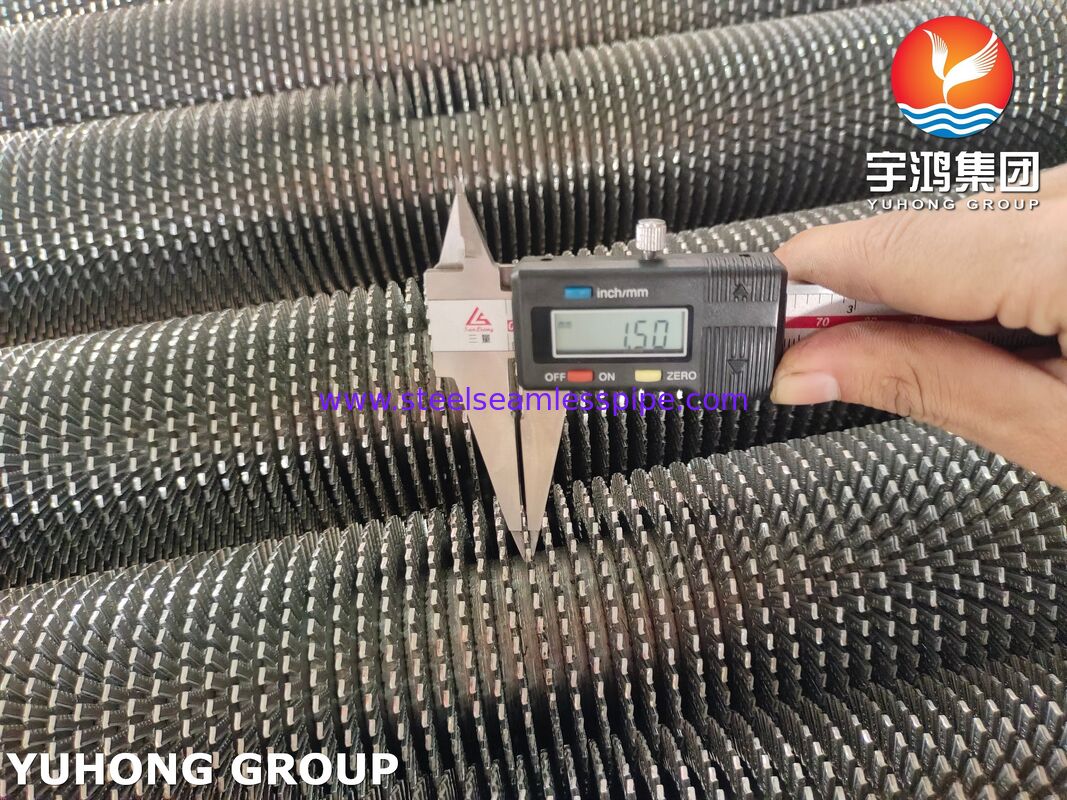

ASME SA192 Tubos de barbatanas dentadas
Visão geral do produto
ASME SA192 Serrated Finned Tubes are high-performance extended surface tubes manufactured by helically welding serrated steel fins onto seamless carbon steel tubes conforming to the ASME SA192 specificationProjetados para uma transferência de calor eficiente, estes tubos com nadadeiras aumentam significativamente a superfície externa de troca de calor, mantendo uma excelente resistência mecânica e condutividade térmica.
O design da barbatana dentada cria turbulência controlada no fluxo de ar, reduzindo a camada térmica de fronteira e melhorando a eficiência de transferência de calor por convecção em comparação com tubos de barbatana sólida simples.Este projeto também minimiza o acúmulo de poeira, tornando os tubos com barbatanas dentadas particularmente adequados para ambientes onde a resistência à impureza é essencial.
O material ASME SA192 é amplamente reconhecido pelas suas excelentes características de transferência de calor, soldabilidade confiável e desempenho confiável sob pressão moderada e condições de temperatura elevada,tornando-o uma escolha ideal para equipamentos industriais de recuperação de calor.
Características
- Fabricados a partir de tubos de aço carbono sem costura ASME SA192 de qualidade superior
- Para efeitos do presente capítulo, são utilizadas as seguintes especificações:
- Diminuição da queda de pressão no lado do ar
- Melhor resistência à impureza e ao acúmulo de poeira
- Excelente condutividade térmica
- Alta integridade de solda com fixação contínua das barbatanas
- Geometria e espaçamento uniformes das barbatanas
- De potência não superior a 1000 W
- Excelente precisão dimensional
- Duração de vida útil com baixos requisitos de manutenção
Aplicações típicas
ASME SA192 Tubos serrados são amplamente utilizados em:
- Superaquecedor e economizador
- Preaquecedores de ar
- Aquecedores a combustão
- Geradores de vapor de recuperação de calor (HRSG)
- Intercambiadores de calor petroquímicos
- Caldeiras de processo de refinaria
- Caldeiras industriais
- Instalações de geração de energia
- Plantas de fertilizantes
- Instalações de processamento químico
- Instalações de petróleo e gás
- Sistemas de recuperação de calor marinhos
Processo de Fabricação
O processo de fabrico inclui:
- Inspecção das matérias-primas recebidas
- Limpeza e preparação de tubos
- Formação de barras de aço
- Serradura de tiras de barbatanas
- Soldadura de barbatanas por resistência de alta frequência
- Inspecção das costuras de solda
- Verificação dimensional
- Ensaios hidrostáticos ou pneumáticos (quando especificados)
- Limpeza de superfícies
- Proteção anticorrosiva
- Inspecção final e embalagem
Faixa de tamanho padrão
| Ponto |
Intervalo padrão |
| OD do tubo de base |
19.05 mm 63,5 mm (3/4" 2-1/2") |
| Espessura da parede do tubo |
20,0 mm 8,0 mm |
| Comprimento do tubo |
Até 18 000 mm |
| Altura das barbatanas |
8 mm ️ 25 mm |
| Espessura das barbatanas |
00,8 mm 2,0 mm |
| Pico da barbatana |
3.5 mm 12 mm |
| Densidade das barbatanas |
80 ̊285 barbatanas/m |
| Material do tubo |
A norma ASME SA192 |
| Material das barbatanas |
Aço carbono, aço ligado, aço inoxidável (de acordo com as condições de serviço) |
As dimensões personalizadas estão disponíveis de acordo com os desenhos do cliente e os requisitos de projeto térmico.
ASME SA192 Composição química
| Elementos |
Número máximo (%) |
| Carbono (C) |
0.18 |
| Manganês (Mn) |
0.27 ¢ 0.63 |
| Fósforo (P) |
0.035 |
| Enxofre (S) |
0.035 |
| Silício (Si) |
0.25 |
A composição controlada de baixo carbono proporciona uma excelente soldabilidade, mantendo uma boa condutividade térmica e desempenho mecânico.
Propriedades mecânicas
| Imóveis |
Valor |
| Resistência à tração |
Mínimo de 325 MPa |
| Força de rendimento |
Mínimo de 180 MPa |
| Extensão |
Mínimo de 35% |
| Dureza |
Cumprir os requisitos da ASME SA192 |
| Teste de aplanamento |
Passe |
| Teste de acendimento |
Passe |
| Ensaio hidrostático |
Conforme especificado na norma ASME SA192 |
Estas propriedades mecânicas tornam a norma ASME SA192 adequada para o serviço de caldeiras e trocadores de calor, onde são necessários desempenhos de pressão e eficiência térmica fiáveis.
Inspecção e ensaios
Cada tubo de barbatanas serrilhadas ASME SA192 pode ser submetido a inspecções de qualidade abrangentes, incluindo:
Inspecção das matérias-primas
- Verificação do certificado de material
- Análise da composição química
- Verificação das propriedades mecânicas
Inspecção dimensional
- Diâmetro externo do tubo
- Espessura da parede
- Comprimento do tubo
- Altura das barbatanas
- Peso da barbatana
- Espessura das barbatanas
- Direcção
- Alinhamento das barbatanas
Inspecção da solda
- Inspecção contínua da integridade da solda
- Exame visual da solda
- Verificação da penetração da solda
- Inspecção da qualidade das filamentos
Ensaios não destrutivos (facultativo)
- Teste de corrente de redemoinho (ECT)
- Ensaios ultrasónicos (UT)
- Ensaios de partículas magnéticas (MT)
- Ensaios de penetração de líquidos (PT)
Teste de pressão
- Ensaio hidrostático
- Ensaio de fugas pneumáticas (quando especificado)
Verificação do desempenho
- Teste de adesão das barbatanas
- Inspecção das superfícies de transferência de calor
- Inspecção do acabamento da superfície
- Inspecção das embalagens
- Exame visual final
Vantagens do design das barbatanas dentadas
Em comparação com os tubos de barbatana maciça, os tubos de barbatana dentada proporcionam:
- Coeficiente global de transferência de calor mais elevado
- Turbulência de ar reforçada para melhorar o desempenho térmico
- Melhor resistência à impureza
- Redução da acumulação de poeira
- Requisitos de manutenção mais baixos
- Melhoria da eficiência na troca de calor do lado do gás
- Desempenho térmico mais estável durante a operação a longo prazo
- Aumentar a eficiência energética dos equipamentos
Padrões de qualidade
A fabricação e a inspecção podem cumprir os requisitos dos clientes e as normas internacionalmente reconhecidas, incluindo:
- A norma ASME SA192
- Secção II da ASME
- Secção VIII da ASME
- Especificações dos materiais ASTM (quando aplicável)
- Normas de inspecção EN e ISO a pedido
Embalagem
Os produtos são cuidadosamente protegidos para evitar danos no transporte:
- Capacetes de plástico
- Revestimento protetor anti-ferrugem (facultativo)
- Embalagem impermeável
- Com um comprimento superior a 30 mm
- Casas de madeira para remessas de exportação
- Disponível embalagem de exportação personalizada
Por que escolher os nossos tubos com barbatanas dentadas ASME SA192?
Os nossos tubos de barbatana dentada ASME SA192 são concebidos para maximizar a eficiência da transferência de calor, reduzir os custos operacionais e garantir a fiabilidade a longo prazo em aplicações industriais exigentes.Fabricados utilizando a tecnologia de solda de alta frequência de precisão, cada tubo é submetido a um rigoroso controle de qualidade para garantir excelente ligação de barbatana a tubo, precisão dimensional e desempenho confiável.Disponível numa ampla gama de configurações padrão e personalizadas, os nossos tubos com nadadeiras proporcionam uma solução ideal para economizadores de caldeiras, sistemas de recuperação de calor residual, trocadores de calor arrefecidos a ar e outros equipamentos térmicos que exigem uma troca de calor eficiente e duradoura.
