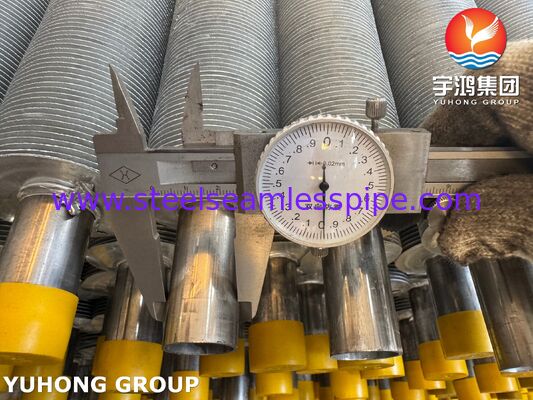

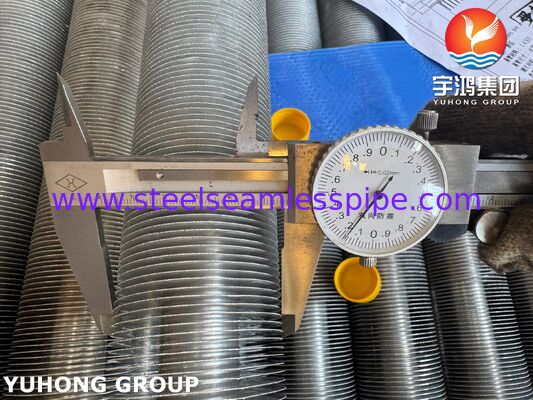

EN10217-7 1.4310 Tubos com aletas extrudados para trocadores de calor
NossoEN10217-7 1,4310 tubos aletados expulsossão projetados para aplicações exigentes de transferência de calor que exigem resistência superior à corrosão, resistência mecânica e longa vida útil. Fabricados usando tecnologia de extrusão de precisão, esses tubos com aletas fornecem uma ligação mecânica integral entre a manga da aleta e o tubo base, garantindo excelente condutividade térmica e excelente integridade estrutural sob operação contínua.
Classe EN10217-71.4310é um aço inoxidável austenítico (equivalente ao AISI 301) que oferece alta resistência à tração, excelente trabalhabilidade a frio e muito boa resistência à corrosão. Combinado com a tecnologia de aletas extrudadas, este material é amplamente utilizado em trocadores de calor resfriados a ar, economizadores, sistemas de recuperação de calor residual, condensadores, radiadores e equipamentos de resfriamento petroquímicos.
Cada tubo com aletas é fabricado sob rigorosos procedimentos de controle de qualidade para garantir geometria de aleta consistente, eficiência confiável de transferência de calor e estabilidade operacional a longo prazo.
Características
- Excelente desempenho de transferência de calor
- Forte ligação mecânica entre aleta e tubo
- Excelente resistência à corrosão atmosférica e industrial
- Alta resistência mecânica após trabalho a frio
- Excelente resistência à vibração
- Longa vida útil operacional
- Adequado para aplicações industriais de alta temperatura
- Baixos requisitos de manutenção
- Espaçamento uniforme das aletas para fluxo de ar otimizado
- Fabricado de acordo com especificações do cliente
Aplicações Típicas
Os tubos com aletas extrudados EN10217-7 1.4310 são amplamente utilizados em:
- Trocadores de calor de casco e tubo
- Sistemas de recuperação de calor para usinas de energia
- Economizadores
- Unidades de recuperação de calor residual
- Plantas de processamento petroquímico
- Equipamento de processamento químico
- Refinarias de petróleo e gás
- Sistemas de recuperação de calor HVAC
- Equipamento de resfriamento marítimo
- Refrigeradores secos industriais
- Sistemas de resfriamento de processos
Processo de Fabricação
Os tubos com aletas extrudados são produzidos extrusando mecanicamente um tubo externo de alumínio sobre o tubo base de aço inoxidável. Durante a extrusão, a manga de alumínio é deformada plasticamente em aletas contínuas enquanto segura firmemente o tubo base, criando uma excelente interface mecânica para uma transferência de calor eficiente.
Este método de fabricação fornece:
- Alta densidade de aletas
- Excelente resistência das barbatanas
- Resistência superior ao afrouxamento das barbatanas
- Desempenho térmico aprimorado
- Excelente resistência às intempéries
Dimensões padrão
| Item | Faixa Típica |
|---|
| DE do tubo base | 15,88 mm – 63,5 mm |
| Espessura da parede do tubo base | 1,2 – 6,0 mm |
| Comprimento do tubo | Até 18.000 mm |
| Altura da barbatana | 8 – 16mm |
| Espessura da barbatana | 0,3 – 0,5mm |
| Passo da barbatana | 2,0 – 12 FPI (passo de aproximadamente 2,1–12,7 mm) |
| Comprimento da extremidade nua | Conforme especificado |
| Material da barbatana | Alumínio 1050/1060/1100 |
| Material do tubo base | EN10217-7 1,4310 de aço inoxidável |
Dimensões personalizadas estão disponíveis de acordo com os requisitos do projeto.
Composição Química de EN10217-7 1.4310
| Elemento | Contente (%) |
|---|
| Carbono (C) | ≤0,15 |
| Silício (Si) | ≤2,00 |
| Manganês (Mn) | ≤2,00 |
| Fósforo (P) | ≤0,045 |
| Enxofre (S) | ≤0,015 |
| Cromo (Cr) | 16,0–19,0 |
| Níquel (Ni) | 6,0–9,5 |
| Nitrogênio (N) | ≤0,11 |
A composição química está em conformidade com os requisitos de material EN10217-7.
Propriedades Mecânicas
| Propriedade | Valor típico |
|---|
| Resistência à tracção | ≥520 MPa |
| Força de rendimento (0,2%) | ≥210 MPa |
| Alongamento | ≥40% |
| Dureza | ≤230 HB (condição típica) |
| Módulo de Elasticidade | Aproximadamente 193 GPa |
As propriedades mecânicas podem variar dependendo das condições de fabricação e do tratamento térmico.
Inspeção e Teste
Cada lote de produção pode passar por uma inspeção abrangente para garantir a qualidade do produto e a precisão dimensional.
Os testes típicos incluem:
- Identificação de matéria-prima (PMI)
- Análise de composição química
- Teste de propriedades mecânicas
- Teste de pressão hidrostática
- Teste de vazamento pneumático
- Teste de correntes parasitas (ECT)
- Teste Ultrassônico (UT)
- Inspeção de integridade de ligação de aletas
- Medição dimensional da aleta
- Inspeção do diâmetro externo e espessura da parede
- Inspeção de retidão
- Exame de qualidade de superfície
- Inspeção visual
- Verificação de comprimento
- Inspeção de embalagem
A documentação de inspeção pode incluir:
- EN 10204 3.1 Certificado de teste de material
- Relatório de inspeção dimensional
- Relatório de teste mecânico
- Relatório de Análise Química
- Relatório END
- Relatório de teste de pressão
Vantagens dos tubos com aletas extrudados EN10217-7 1.4310
A combinação do aço inoxidável EN10217-7 1.4310 e da construção de aletas extrudadas oferece inúmeras vantagens operacionais:
- Alta eficiência térmica
- Excelente resistência à corrosão em ambientes industriais
- Alta resistência estrutural
- Custos de manutenção reduzidos
- Maior vida útil do equipamento
- Desempenho confiável sob temperaturas cíclicas
- Excelente resistência à vibração e expansão térmica
- Melhor eficiência energética
- Custos operacionais mais baixos
Embalagem
Os produtos são embalados de forma segura para evitar danos no transporte.
As opções de embalagem disponíveis incluem:
- Estojos de madeira
- Estojos de madeira compensada
- Estruturas de aço
- Tampas plásticas
- Embalagem à prova de umidade
- Exportar embalagens em condições de navegar
- Embalagem personalizada mediante solicitação
Por que escolher nossos tubos com aletas extrudados?
Com equipamentos de fabricação avançados, garantia de qualidade rigorosa e ampla experiência na produção de tubos aletados, fornecemos componentes para trocadores de calor que atendem aos padrões internacionais de qualidade. Cada tubo com aletas extrudado é fabricado para máxima eficiência térmica, dimensões precisas e desempenho confiável em ambientes industriais exigentes.
Seja para a fabricação de novos trocadores de calor ou projetos de substituição, nossos tubos aletados extrudados EN10217-7 1.4310 fornecem uma solução confiável para desempenho de transferência de calor de longo prazo.
