ASME SA335 P9 Tubos com barbatanas
Visão geral do produto

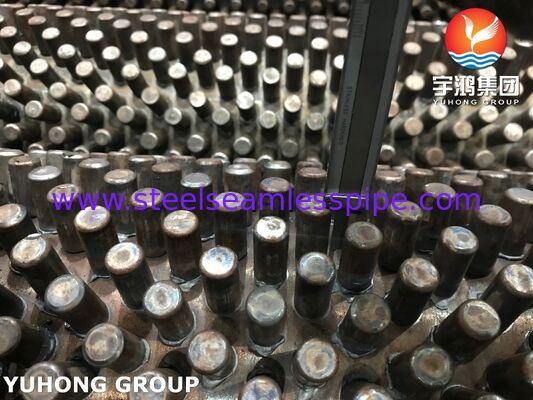

ASME SA335 P9 Tubos com barbatanassão componentes de transferência de calor de primeira qualidade concebidos para serviços de alta temperatura e alta pressão em refinarias, instalações petroquímicas, centrais elétricas e sistemas de aquecimento de processos industriais.Fabricados a partir de:ASME SA335 Tubo de aço ligado sem costura de grau P9, estes tubos com barbatanas são produzidos por solda automática de barbatanas cilíndricas sólidas na superfície externa do tubo,aumentando substancialmente a área efetiva de transferência de calor, mantendo uma excelente resistência à impureza, erosão e fadiga térmica.
A composição de 9% de cromo e 1% de molibdênio do aço ligado P9 proporciona excelente resistência à oxidação, resistência ao arrasto e estabilidade estrutural durante a operação prolongada a temperaturas elevadas.Em comparação com os tubos convencionais com barbatanas, os tubos de barbatanas com tachas apresentam um desempenho excepcional em fluxos de gases sujos e aplicações que envolvem partículas, onde a geometria de tachas abertas ajuda a reduzir o acúmulo de cinzas e simplifica a limpeza.
Projetados para ambientes térmicos exigentes, os nossos tubos ASME SA335 P9 com barbatanas são fabricados usando equipamentos avançados de soldadura automática de barbatanas, garantindo uma distribuição uniforme de barbatanas,alta integridade da solda, e desempenho térmico consistente.
Características do produto
- Fabricado a partir de aço ligado sem costura ASME SA335 grau P9
- Excelente desempenho de transferência de calor em serviço de alta temperatura
- A liga de alto cromo oferece uma resistência superior à oxidação
- Resistência à arrastão excepcional para funcionamento contínuo
- Excelente resistência a choques térmicos e cargas cíclicas
- Soluções metálicas fortes de borracha para tubos
- Redução da impureza em comparação com design de barbatanas estreitamente espaçadas
- Adequado para ambientes abrasivos de gases de combustão
- Duração de vida útil com manutenção mínima
- Configurações personalizadas disponíveis para requisitos específicos do projeto
Aplicações típicas
Os tubos de barbatanas estofadas ASME SA335 P9 são amplamente utilizados em:
- Aparelhos de aquecimento a combustão
- Fornos de processo petroquímico
- Caldeiras de óleo bruto e de vácuo
- Unidades de coque retardado
- Unidades de reforma catalítica
- Outros aparelhos de ar condicionado
- Caldeiras de recuperação de calor residual (WHRB)
- Caldeiras de cama fluidizada (CFB/BFB)
- Geradores de vapor de recuperação de calor (HRSG)
- Unidades de recuperação de enxofre
- Máquinas e aparelhos de medição de calor
- Centrais térmicas
Especificações de fabrico típicas
| Ponto |
Intervalo típico |
| Padrão do tubo de base |
A norma ASME SA335 grau P9 |
| Tipo de tubo |
Sem costura |
| Diâmetro exterior |
25.4·219.1 mm (1"·8") |
| Espessura da parede |
20,8 ∼25 mm |
| Comprimento do tubo |
Até 12 000 mm |
| Diâmetro do casco |
6 ̊16 mm |
| Altura do casco |
10 ̊35 mm |
| Ponto de ponta |
12 ̊35 mm |
| Arranjo de casal |
Inline ou Staggered |
| Método de solda |
Solução automática de resistência ou de encaixe de arco |
| Revestimento de superfície |
Prateado, picado, picado ou personalizado |
Composição química (ASME SA335 grau P9)
| Elementos |
Teor (%) |
| Carbono (C) |
≤ 0.15 |
| Manganês (Mn) |
0.30-0.60 |
| Fósforo (P) |
≤ 0.025 |
| Enxofre (S) |
≤ 0.025 |
| Silício (Si) |
0.25 ¢1.00 |
| Cromo (Cr) |
8.00 ¢10.00 |
| Molibdênio (Mo) |
0.90 ¢ 1.10 |
Propriedades mecânicas
| Imóveis |
Requisitos mínimos |
| Resistência à tração |
≥ 585 MPa |
| Força de rendimento |
≥ 415 MPa |
| Extensão |
≥ 20% |
| Dureza |
De acordo com os requisitos da norma ASME SA335, após tratamento térmico |
| Temperatura de serviço recomendada |
Até aproximadamente 650°C (dependente da aplicação) |
Inspecção e ensaios
Cada tubo de barbatanas estofadas ASME SA335 P9 é submetido a um programa abrangente de garantia de qualidade para garantir um desempenho confiável em aplicações críticas de transferência de calor.
Inspecção das matérias-primas
- Identificação positiva do material (PMI)
- Espectroscopia de emissão óptica (OES)
- Verificação da composição química
- Traçabilidade dos materiais
Inspecção dimensional
- Diâmetro exterior e espessura da parede do tubo
- Verificação do comprimento do tubo

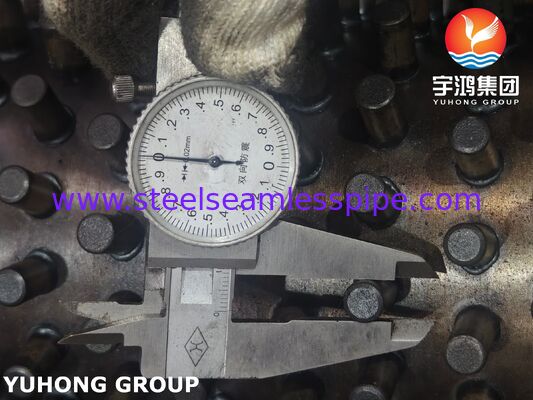

- Medição do diâmetro da haste
- Inspecção da altura do casco

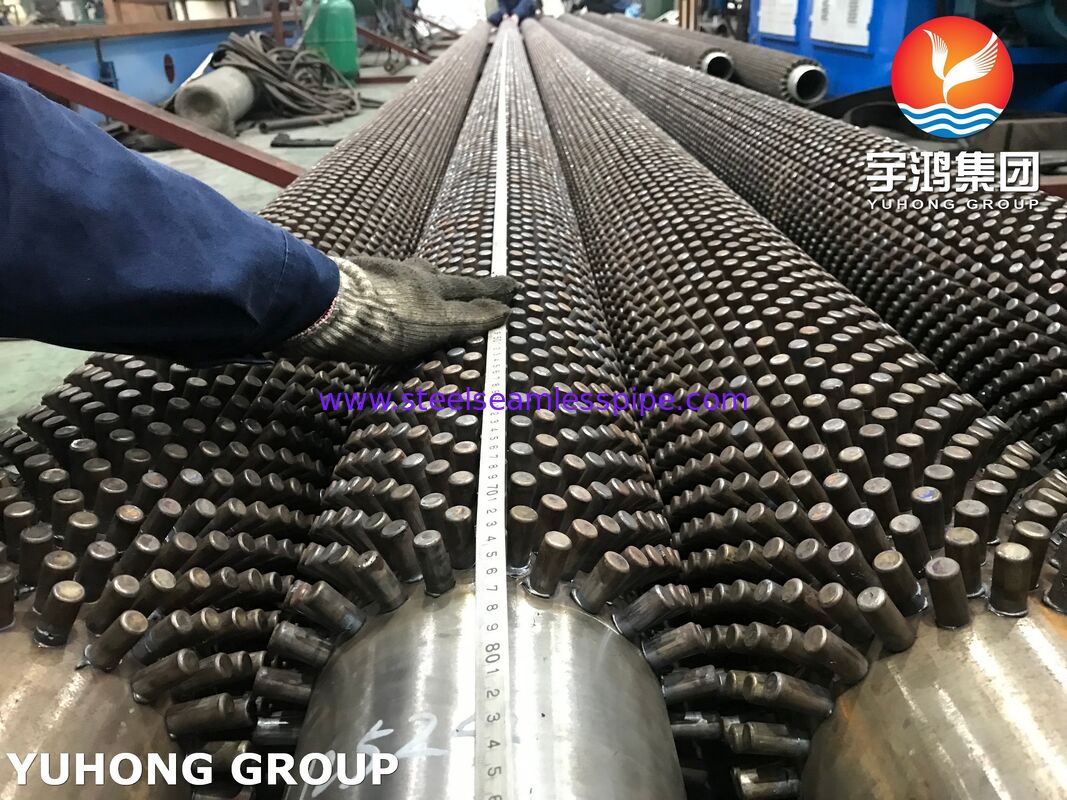

- Verificação do espaçamento entre os canos
- Inspecção da retidão
- Exame do acabamento da superfície
Ensaios mecânicos
- Ensaios de tração
- Ensaios de dureza
- Ensaio de aplanamento (se aplicável)
- Ensaio de curvatura (se necessário)
Ensaios não destrutivos
- Ensaios ultrasónicos (UT)
- Teste de corrente de redemoinho (ECT)
- Ensaios de partículas magnéticas (MT) de soldas de borracha
- Ensaios de penetração de líquidos (PT) para detectar defeitos de superfície
- Inspecção visual de todas as soldas de cano
Inspecção da qualidade da solda
- Verificação da penetração da solda
- Exame do perfil da solda
- Ensaios aleatórios de arranque de perna (a pedido)
- Avaliação da continuidade da solda
Controle de qualidade final
- Verificação dimensional
- Inspecção da marcação
- Inspecção das embalagens
- Revisão da documentação
Inspecções por terceirosSGS,TÜV,Bureau Veritas (BV),DNV,Lloyd's Register (LR), e outras agências de inspecção designadas pelo cliente estão disponíveis mediante pedido.
Processo de Fabricação
- Seleção de tubos sem costura certificados ASME SA335 P9
- Limpeza de tubos e preparação de superfícies
- Posicionamento de perfis controlado por CNC
- Solução automática de resistência ou de arco
- Tratamento térmico quando exigido pelas especificações
- Limpeza e acabamento da solda
- Exame não destrutivo
- Inspecção dimensional
- Autorização final de qualidade

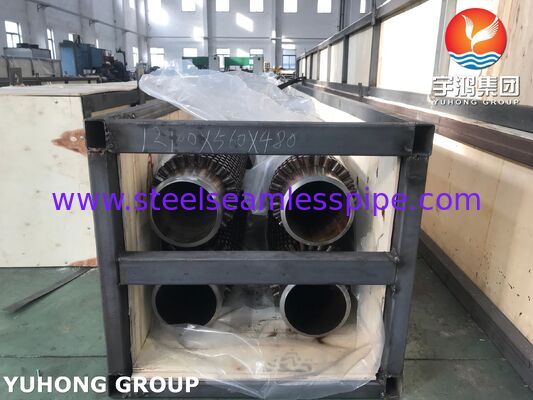

- Embalagens de protecção para exportação
Vantagens
- Aumento da superfície externa de transferência de calor
- Excelente desempenho nos fluxos de gás poluentes e poluentes
- Resistência superior à oxidação e escamação
- Resistência à arrastão excepcional a temperaturas elevadas
- Integritade da soldadura de perfis confiável sob carga cíclica
- Requisitos de manutenção mais baixos do que os tubos convencionais com barbatanas em aplicações de serviço sujo
- Alta estabilidade estrutural durante uma operação prolongada
- Personalização flexível da geometria dos pontos para corresponder aos requisitos de projeto térmico
- Desempenho do ciclo de vida econômico dos sistemas industriais de recuperação de calor
Garantia da qualidade
Os nossos tubos ASME SA335 P9 com barbatanas são fabricados utilizando equipamento de produção automatizado avançado e rigorosos procedimentos de gestão da qualidade.Cada lote de produção é totalmente rastreável desde a aquisição da matéria-prima até à inspeção final e é fornecido com documentação completa, incluindo certificados de material, relatórios de inspecção e registos de ensaios não destrutivos, mediante pedido.
