Tubos de barbatanas incorporados ASTM A179
Tubos de barbatanas de alta eficiência ASTM A179 incorporados (tipo G) para trocadores de calor industriais

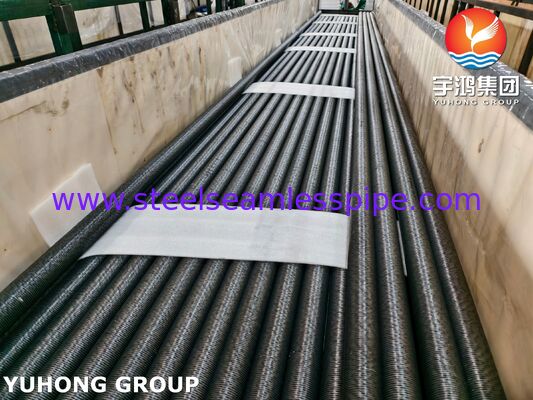

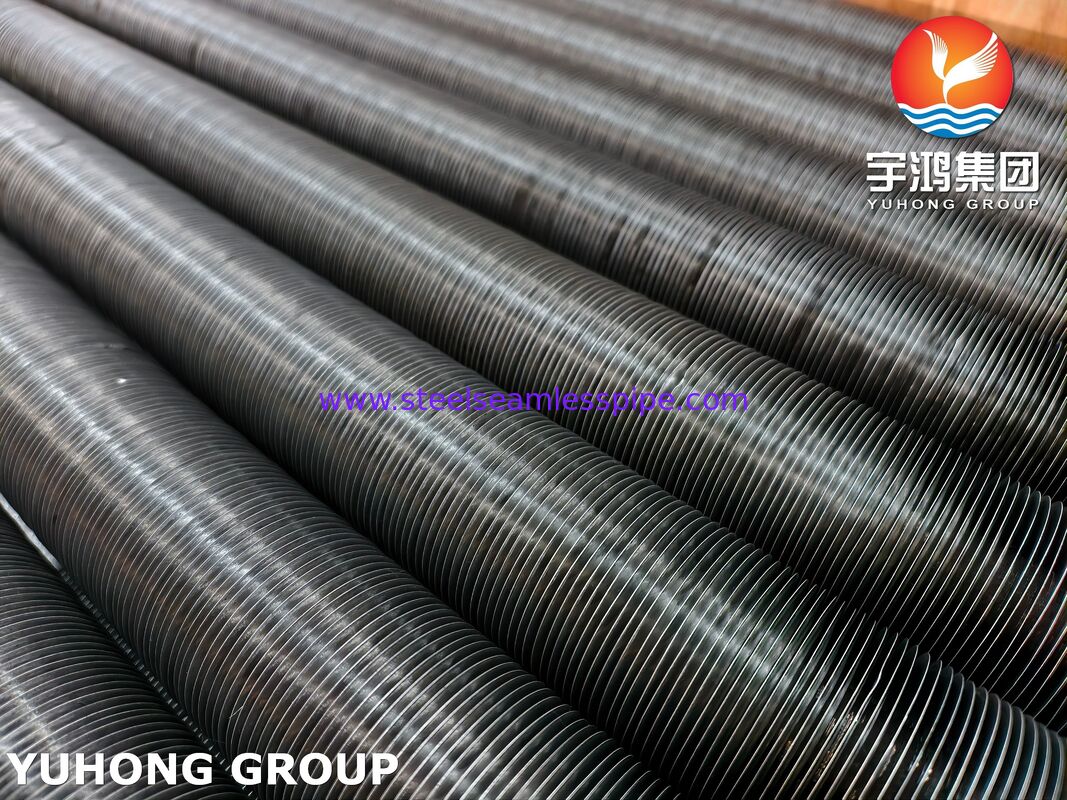

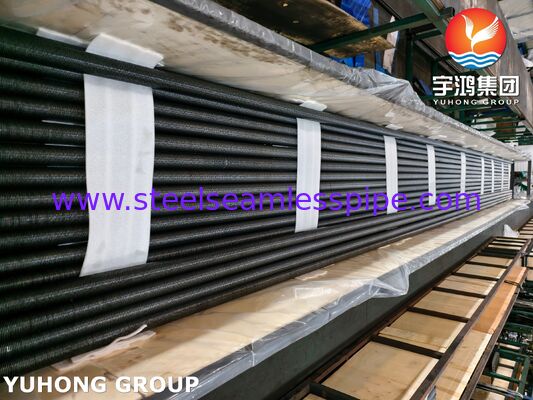

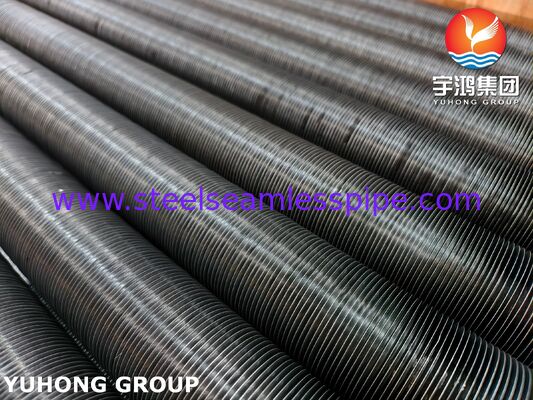

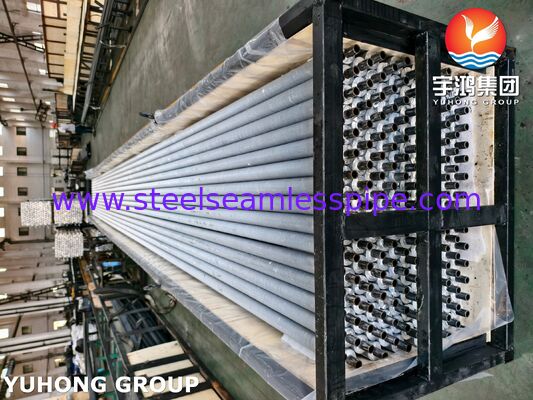

Tubos ASTM A179 de barbatanas incorporadas, também conhecidos comoTubos de barbatanas do tipo G, são fabricados por mecanização de uma ranhura helicoidal precisa na superfície exterior de um tubo de aço carbono sem costura ASTM A179. Uma tira contínua de barbatana é inserida mecanicamente na ranhura,e o material do tubo circundante é enrolado sobre a base da barbatana para criar uma ligação mecânica seguraEste processo de fabrico garante uma excelente retenção das barbatanas, uma transferência de calor eficiente e uma fiabilidade operacional a longo prazo.
ASTM A179 é um tubo de aço desenhado a frio sem costura, com baixo teor de carbono, desenvolvido especificamente para trocadores de calor, condensadores e equipamentos similares de transferência de calor.boa formabilidade, e propriedades mecânicas fiáveis tornam-no um material de tubo de base ideal para a produção de tubos de barbatana incorporados.
Os tubos de barbatanas incorporados aumentam significativamente a área de transferência de calor externa, mantendo uma excelente resistência às vibrações, ao ciclo térmico e à operação industrial contínua.São amplamente utilizadas na geração de energia, processamento petroquímico, sistemas HVAC e aplicações industriais de recuperação de calor.
Características do produto
- Fabricados a partir de tubos sem costura de aço carbono puxados a frio ASTM A179
- Construção de barbatanas de tipo G (incorporadas)
- Excelente condutividade térmica para uma troca de calor eficiente
- Forte ligação mecânica entre a barbatana e o tubo
- Alta resistência ao afrouxamento das barbatanas durante o ciclo térmico
- De peso superior a 20 g/m2
- Melhoria da eficiência dos equipamentos com aumento da superfície
- Compatível com vários materiais de barbatanas
- Longa vida útil e manutenção reduzida
- Dimensões de barbatanas personalizadas disponíveis mediante pedido
Aplicações típicas
ASTM A179 Tubos de barbatana incorporados são amplamente utilizados em:
- Intercambiadores de calor de concha e tubo
- Intercambiadores de calor refrigerados a ar
- Economizadores de caldeiras
- Condensadores de vapor
- Sistemas de recuperação de calor residual
- Equipamento de troca de calor HVAC
- Instalações petroquímicas
- Refinarias de petróleo
- Instalações de processamento químico
- Instalações de geração de energia
- Sistemas de arrefecimento de processos
- Unidades industriais de arrefecimento a seco
Especificações do produto
| Ponto | Especificações |
|---|
| Padrão do tubo de base | ASTM A179 |
| Tipo de tubo | Aço de baixo carbono sem costura e desenhado a frio |
| Tipo de barbatana | Incorporado (tipo G) |
| Material das barbatanas | Alumínio, cobre, aço carbono, aço inoxidável |
| Método de fabrico | Incorporação de ranhuras mecânicas |
| Diâmetro externo do tubo | 19.05 ∼63,5 mm (3/4" ∼2-1/2") |
| Espessura da parede do tubo | 10,65 ∼ 5,0 mm |
| Comprimento do tubo | Até 18 000 mm |
| Altura das barbatanas | 8 ̊16 mm |
| Espessura das barbatanas | 00,30 ‰ 0,60 mm |
| Pico da barbatana | 2.0·6.0 mm |
| Temperatura máxima de funcionamento recomendada | Até aproximadamente 400°C (dependendo do material das barbatanas e das condições de funcionamento) |
Os tamanhos personalizados, as configurações das barbatanas e os materiais estão disponíveis para atender às necessidades específicas do projeto.
Composição química da ASTM A179
| Elementos | Composição (%) |
|---|
| Carbono (C) | ≤ 0.06 |
| Manganês (Mn) | 0.27 ¢ 0.63 |
| Fósforo (P) | ≤ 0.035 |
| Enxofre (S) | ≤ 0.035 |
O baixo teor de carbono proporciona excelente soldabilidade, ductilidade e condutividade térmica para aplicações de transferência de calor.
Propriedades mecânicas
| Imóveis | Valor |
|---|
| Resistência à tração | ≥ 325 MPa |
| Força de rendimento | ≥ 180 MPa |
| Extensão | ≥ 35% |
| Dureza | ≤ 72 HRB (aproximadamente ≤ 137 HB) |
Estas propriedades permitem que os tubos de barbatana incorporados ASTM A179 ofereçam um desempenho confiável em sistemas de troca de calor de baixa a média pressão.
Inspecção e ensaios
Cada tubo ASTM A179 Embedded Fin pode ser inspecionado de acordo com os requisitos de qualidade ASTM, ASME e específicos do cliente.
Os procedimentos de inspecção típicos incluem:
- Revisão da certificação das matérias-primas
- Análise da composição química
- Ensaios de propriedades mecânicas
- Inspecção das dimensões dos tubos
- Medição da altura das barbatanas e da inclinação das barbatanas
- Verificação da profundidade do sulco
- Inspecção da integridade da ligação das barbatanas
- Ensaios de pressão hidrostática
- Ensaios de corrente de redemoinho
- Ensaios ultrasónicos (UT)
- Ensaios de fuga de ar (a pedido)
- Identificação positiva do material (PMI) (facultativo)
- Inspecção visual das superfícies
- Medição da retidão
- Embalagem final e verificação da qualidade
As inspecções de terceiros por parte da SGS, TÜV, BV, DNV, Intertek ou agências de inspecção designadas pelo cliente estão disponíveis mediante pedido.
Vantagens dos tubos de barbatana incorporados ASTM A179
A tecnologia de barbatanas incorporadas proporciona um excelente equilíbrio entre a eficiência térmica e a durabilidade mecânica.Minimizando a possibilidade de separação das barbatanas, mesmo durante uma expansão e contração térmicas prolongadas.
Em comparação com os tubos simples, os tubos ASTM A179 embutidos com nadadeira proporcionam uma área de transferência de calor externa significativamente maior,permitindo que os projetistas de equipamentos reduzam o tamanho do trocador, aumentando simultaneamente o desempenho térmicoA sua excelente condutividade térmica, combinada com uma resistência mecânica fiável, torna-as uma solução rentável para uma grande variedade de aplicações industriais de transferência de calor.
Por que escolher os nossos tubos ASTM A179 embutidos?
- Tubos de base sem costura de aço carbono ASTM A179 premium
- Tecnologia de pincelamento CNC de precisão para uma qualidade constante
- Fabricação em conformidade com as normas ASTM e ASME
- Excelente força de ligação de barbatanas a tubos
- Inspecção abrangente e rastreabilidade completa dos materiais
- Disponível geometria de barbatanas e dimensões de tubos personalizadas
- Capacidades de fabrico de equipamentos originais e projetos
- Embalagens para exportação para remessa internacional
- Calendários de produção rápidos e apoio técnico fiável
Os nossos tubos ASTM A179 são projetados para maximizar a eficiência da transferência de calor, mantendo a integridade mecânica a longo prazo.e configurações personalizáveis, são uma escolha ideal para trocadores de calor, economizadores, condensadores e outros sistemas térmicos industriais que exigem desempenho fiável e eficiente.
