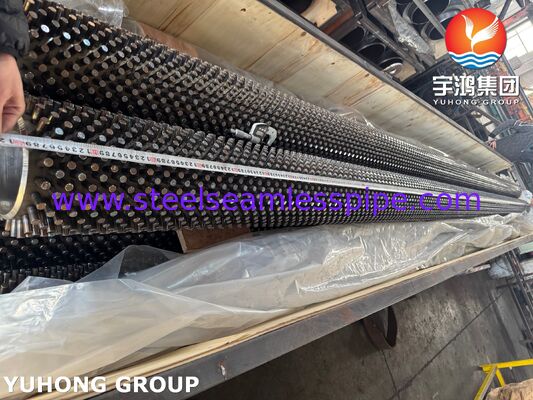

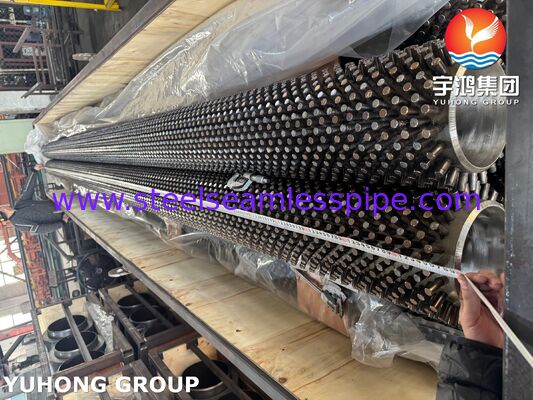

Tubos com Studs para Recuperação de Calor Residual – ASTM A335 P22
Visão Geral do Produto
Tubos com Studs ASTM A335 P22 para Recuperação de Calor Residual são tubos de transferência de calor de alta temperatura projetados para recuperar energia térmica de gases de combustão quentes, gases de exaustão e outros fluxos de processo de alta temperatura.
Os tubos utilizam aço liga sem costura ASTM A335 P22 como tubo base. O P22 é um aço liga de cromo-molibdênio contendo aproximadamente 2,25% de cromo e 1% de molibdênio, proporcionando uma combinação de resistência em alta temperatura, resistência à oxidação e estabilidade térmica. A superfície externa é equipada com studs soldados individualmente que aumentam a área efetiva de transferência de calor do lado do gás.
Ao contrário dos tubos com aletas contínuas convencionais, os tubos com studs utilizam studs cilíndricos discretos ou especialmente moldados dispostos ao redor do tubo. Esta configuração fornece superfície adicional de transferência de calor, mantendo passagens de fluxo de gás abertas, tornando o projeto particularmente útil para aplicações com incrustação, poeira, erosão e gases residuais de alta temperatura.
Nossos tubos com studs ASTM A335 P22 podem ser fabricados de acordo com desenhos do cliente, requisitos de projeto térmico, códigos aplicáveis e especificações do projeto.
Principais Características
- Tubo Base: Aço liga sem costura ASTM A335 P22
- Material: Aço liga ferrítico 2¼Cr-1Mo
- Tipo de Tubo: Tubo de transferência de calor com studs / cabeça de prego
- Aplicação: Recuperação de calor residual e recuperação de calor de alta temperatura
- Tipo de Stud: Cilíndrico, quadrado, retangular ou especificado pelo cliente
- Arranjo de Stud: Em linha, escalonado ou personalizado
- Desempenho em Alta Temperatura: Adequado para serviço exigente em alta temperatura
- Transferência de Calor Aprimorada: Área de superfície externa aumentada em comparação com tubos nus
- Tolerância a Incrustações: Espaços abertos entre os studs podem ajudar a manter as passagens de fluxo de gás
- Ciclo Térmico: Adequado para equipamentos expostos a ciclos repetidos de partida e parada
- Projeto Personalizado: Altura do stud, diâmetro, passo, padrão, diâmetro do tubo, espessura da parede e comprimento podem ser personalizados
Especificações Típicas
As dimensões exatas de um tubo com studs devem ser determinadas pelo cálculo térmico e projeto mecânico do equipamento de recuperação de calor residual.
| Item |
Faixa Típica / Especificação |
| Material do Tubo Base |
ASTM A335 P22 |
| Tipo de Tubo Base |
Tubo de aço liga sem costura |
| Diâmetro Externo |
Aprox. 25,4–114,3 mm |
| Espessura da Parede |
Aprox. 3,0–12,5 mm |
| Comprimento do Tubo |
Aprox. 3.000–18.000 mm |
| Material do Stud |
Aço carbono, aço liga ou material especificado |
| Altura do Stud |
Aprox. 12,7–63,5 mm |
| Diâmetro do Stud |
Aprox. 6–25 mm |
| Passo do Stud |
Aprox. 15–50 mm, ou de acordo com o projeto |
| Padrão do Stud |
Em linha / escalonado / personalizado |
| Fixação do Stud |
Soldagem por resistência ou processo de soldagem qualificado |
| Tratamento Térmico |
De acordo com ASTM A335 e requisitos do projeto |
| Condição da Superfície |
Conforme fabricado, jateado, revestido ou especificado |
| Certificação |
EN 10204 3.1 / documentação específica do projeto disponível |
As faixas acima são faixas de fabricação típicas e não requisitos dimensionais fixos da ASTM. As dimensões finais são normalmente estabelecidas pelo projeto térmico do cliente, desenhos, cálculos de pressão e normas de fabricação aplicáveis.
Composição Química ASTM A335 P22
O tubo base ASTM A335 P22 é um aço liga 2¼Cr-1Mo. Os principais elementos de liga proporcionam melhor desempenho em alta temperatura em comparação com tubos convencionais de aço carbono.
| Elemento |
Composição Química, % em peso |
| Carbono (C) |
0,05–0,15 |
| Manganês (Mn) |
0,30–0,60 |
| Silício (Si) |
≤ 0,50 |
| Fósforo (P) |
≤ 0,025 |
| Enxofre (S) |
≤ 0,025 |
| Cromo (Cr) |
1,90–2,60 |
| Molibdênio (Mo) |
0,87–1,13 |
Função dos Principais Elementos de Liga
Cromo (Cr) contribui para a resistência à oxidação e estabilidade em alta temperatura.
Molibdênio (Mo) melhora a resistência em alta temperatura e a resistência ao amolecimento durante o serviço prolongado.
O sistema de liga Cr-Mo torna o P22 adequado para equipamentos de recuperação de calor operando em temperaturas onde tubos comuns de aço carbono podem ter desempenho insuficiente a longo prazo.
Propriedades Mecânicas do ASTM A335 P22
Os requisitos mecânicos mínimos típicos para ASTM A335 P22 incluem:
| Propriedade |
Requisito |
| Resistência à Tração |
≥ 415 MPa |
| Limite de Escoamento |
≥ 205 MPa |
| Alongamento |
≥ 30%* |
| Tratamento Térmico |
Normalizado e revenido, conforme especificado |
| Dureza |
De acordo com os requisitos aplicáveis da ASTM A335 |
Os requisitos de alongamento podem depender das dimensões do tubo e das disposições da especificação aplicável. A inspeção final é realizada de acordo com a especificação ASTM/ASME encomendada.
As propriedades mecânicas do P22 permitem que o tubo base resista à combinação de pressão interna, temperatura elevada, ciclo térmico e carga mecânica encontrada em equipamentos de recuperação de calor residual.
Projeto de Tubos com Studs
A configuração com studs é projetada para aumentar a superfície de transferência de calor externa sem criar uma parede de aletas contínua.
Studs individuais são distribuídos ao redor da circunferência do tubo e ao longo do comprimento do tubo. Quando o gás quente passa pela superfície com studs, as superfícies adicionais promovem a transferência de calor do lado do gás.
O projeto pode ser otimizado ajustando:
- Diâmetro do stud
- Altura do stud
- Passo do stud
- Número de fileiras de studs
- Arranjo circunferencial
- Espaçamento longitudinal
- Material do stud
- Método de fixação stud-tubo
- Diâmetro e espessura da parede do tubo base
Para fluxos de gás com poeira ou incrustação, o espaçamento entre os studs também pode ser considerado durante os cálculos de queda de pressão e térmicos.
Processo de Fabricação
Nossos tubos com studs ASTM A335 P22 podem ser produzidos através de uma sequência de fabricação controlada:
1. Preparação do Tubo Base
Tubos sem costura ASTM A335 P22 são inspecionados quanto à precisão dimensional, condição da superfície, identificação do material e rastreabilidade.
2. Preparação da Superfície do Tubo
A superfície do tubo é limpa e preparada para fornecer condições adequadas para a fixação dos studs.
3. Preparação dos Studs
Os studs são fabricados de acordo com o diâmetro, altura, geometria e requisitos de material especificados.
4. Soldagem dos Studs
Os studs são fixados ao tubo usando um processo de soldagem controlado, selecionado de acordo com o material do tubo, material do stud, projeto e especificação do projeto.
5. Tratamento Térmico / Alívio de Tensão
Onde exigido pela especificação do material, procedimento de soldagem, projeto de engenharia ou especificação do cliente, procedimentos adequados de tratamento térmico pós-soldagem ou alívio de tensão podem ser aplicados.

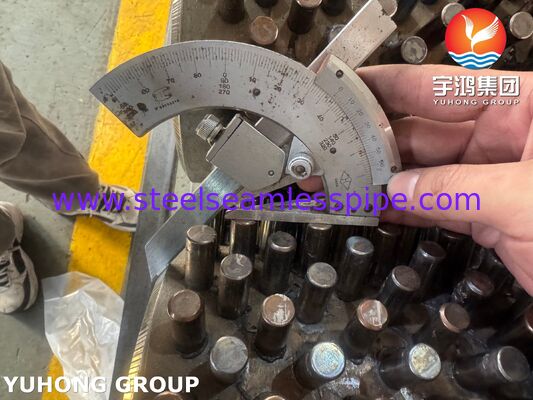

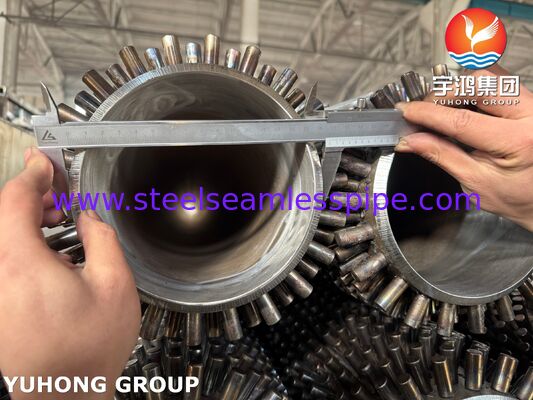

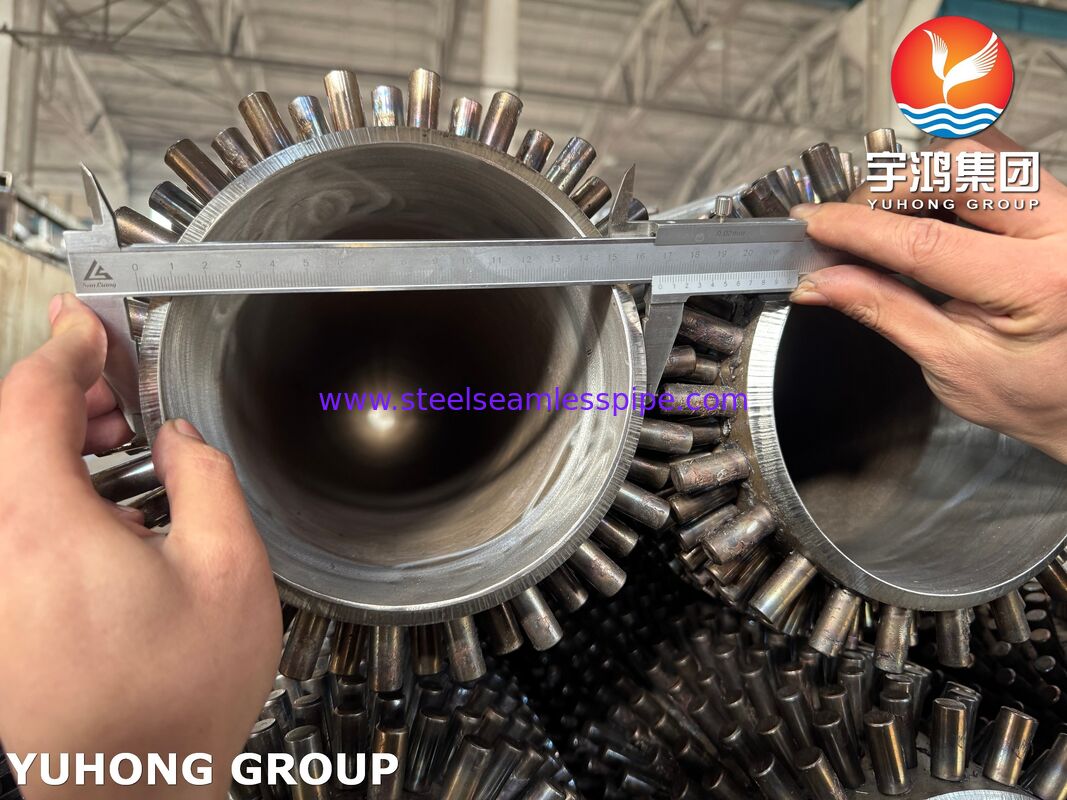

6. Inspeção Dimensional
Os tubos acabados são verificados quanto às dimensões do tubo, dimensões dos studs, passo, alinhamento, retilinidade e mão de obra geral.
7. Inspeção Final e Documentação
Registros de inspeção, certificados de material, relatórios dimensionais e relatórios de END aplicáveis podem ser fornecidos de acordo com o plano de inspeção acordado.
Inspeção e Testes
O controle de qualidade é especialmente importante para tubos com studs, pois tanto o tubo base que retém pressão quanto a fixação do stud afetam o desempenho do serviço.
Análise Química
A análise química é realizada para verificar se o tubo base atende à química da ASTM A335 P22.
Ensaio de Tração
O ensaio de tração verifica a resistência à tração, limite de escoamento e alongamento.
Ensaio de Dureza
O ensaio de dureza pode ser realizado para verificar a conformidade com os requisitos aplicáveis de material e tratamento térmico.
Ensaio Hidrostático
O ensaio hidrostático pode ser realizado no tubo base de acordo com a ASTM A335 e os requisitos de inspeção do cliente.
Ensaio de Correntes Parasitas
O exame por correntes parasitas pode ser usado para detectar certas descontinuidades superficiais e próximas à superfície no tubo.
Ensaio Ultrassônico
O ensaio ultrassônico pode ser fornecido onde exigido pela especificação de compra, plano de qualidade ou código aplicável.
Inspeção Visual
A inspeção visual abrange:
- Condição da superfície do tubo
- Aparência do stud
- Alinhamento do stud
- Aparência da solda
- Defeitos visíveis
- Retilinidade do tubo
- Limpeza da superfície
Inspeção Dimensional
Verificações dimensionais típicas incluem:
- Diâmetro externo do tubo
- Espessura da parede
- Comprimento do tubo
- Diâmetro do stud
- Altura do stud
- Passo do stud
- Espaçamento circunferencial
- Alinhamento do stud
- Retilinidade geral
Inspeção da Fixação do Stud
Juntas de stud representativas podem ser submetidas a testes de resistência de fixação ou qualidade de solda de acordo com o procedimento de fabricação acordado e a especificação do cliente.
Rastreabilidade do Material
Números de calor e identificação do material podem ser mantidos desde o tubo P22 bruto até a fabricação e inspeção final. Certificados de material EN 10204 3.1 podem ser fornecidos quando especificado.
Vantagens dos Tubos com Studs ASTM A335 P22
Base de Aço Liga de Alta Temperatura
O P22 oferece melhor desempenho mecânico em alta temperatura do que tubos convencionais de aço carbono para serviço exigente de recuperação de calor.
Aumento da Transferência de Calor do Lado do Gás
Os studs aumentam a superfície de transferência de calor externa, permitindo que mais energia térmica seja transferida do gás quente para o fluido dentro do tubo.
Adequado para Ambientes com Incrustação
O arranjo aberto dos studs pode fornecer passagens de fluxo de gás entre elementos de transferência de calor individuais, o que pode ser vantajoso onde cinzas, poeira ou outros depósitos estão presentes.
Construção Externa Robusta
Studs soldados individualmente fornecem uma superfície de transferência de calor mecanicamente robusta, adequada para equipamentos industriais expostos a vibração e ciclo térmico.
Projeto Térmico Flexível
A altura, diâmetro, densidade e arranjo dos studs podem ser ajustados para equilibrar os requisitos de transferência de calor, queda de pressão do lado do gás, características de incrustação e dimensões do equipamento.
Principais Aplicações
Caldeiras de Recuperação de Calor Residual
Tubos com studs ASTM A335 P22 podem ser usados em caldeiras de recuperação de calor residual para recuperar energia térmica de gases de exaustão de alta temperatura.
Sistemas Industriais de Recuperação de Calor Residual
Adequado para recuperar energia de fluxos de exaustão gerados por fornos industriais, equipamentos de processo e sistemas de produção de alta temperatura.
Equipamentos de Refinaria e Petroquímica
Tubos com studs P22 podem ser considerados para seções selecionadas de convecção de alta temperatura e recuperação de calor residual em instalações de refino e petroquímica.
Seções de Convecção de Fornos Aquecidos
A configuração com studs pode ser usada em seções de convecção de alta temperatura onde é necessária uma superfície de transferência de calor aumentada e resistência a condições exigentes do lado do gás.
Geração de Energia
As aplicações podem incluir seções selecionadas de caldeiras e recuperação de calor em instalações de energia térmica e ciclo combinado.
Recuperação de Calor HRSG e Turbina a Gás
Tubos com studs P22 podem ser projetados para seções selecionadas de recuperação de calor de alta temperatura associadas a sistemas de exaustão de turbinas a gás, sujeitos ao projeto térmico e mecânico específico.
Plantas de Resíduos para Energia
Podem ser considerados para recuperação de calor de gases de combustão quentes onde o projeto do equipamento requer uma superfície de transferência de calor aprimorada e durável.
Por que Escolher Nossos Tubos com Studs ASTM A335 P22?
Fabricamos tubos com studs de acordo com as dimensões do tubo do cliente, geometria do stud, requisitos térmicos, especificação do material e plano de inspeção.
Nossa abordagem de produção e inspeção foca em:
- Conformidade do material ASTM A335 P22
- Soldagem de studs controlada
- Posicionamento consistente dos studs
- Fixação confiável tubo-stud
- Precisão dimensional
- Testes NDT e de pressão
- Rastreabilidade do número de calor
- Documentação de qualidade específica do projeto
- Padrões de studs personalizados para requisitos de projeto térmico
Seja para uma caldeira de recuperação de calor residual, forno aquecido, forno industrial, unidade de refino ou sistema de recuperação de calor de geração de energia, tubos com studs ASTM A335 P22 podem ser projetados como uma solução durável de transferência de calor em alta temperatura.
Especificações do Produto em Resumo
Produto: Tubos com Studs para Recuperação de Calor Residual
Tubo Base: ASTM A335 P22
Material: Aço Liga 2¼Cr-1Mo
Tipo de Tubo: Sem costura
Tipo de Stud: Cilíndrico / retangular / personalizado
Arranjo de Stud: Em linha / escalonado / personalizado
Aplicação: Recuperação de Calor Residual
Serviço de Temperatura: Serviço de alta temperatura, de acordo com o projeto de engenharia
Testes: Análise química, tração, dureza, hidrostático, NDT, inspeção dimensional e visual conforme aplicável
Documentação: MTC / EN 10204 3.1 / relatórios de inspeção disponíveis mediante solicitação
Personalização: Disponível de acordo com desenhos e requisitos de projeto térmico
