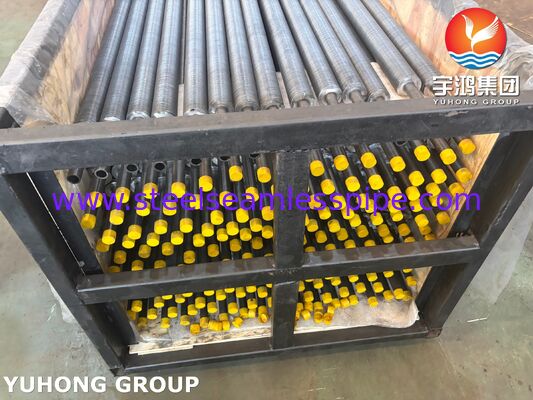

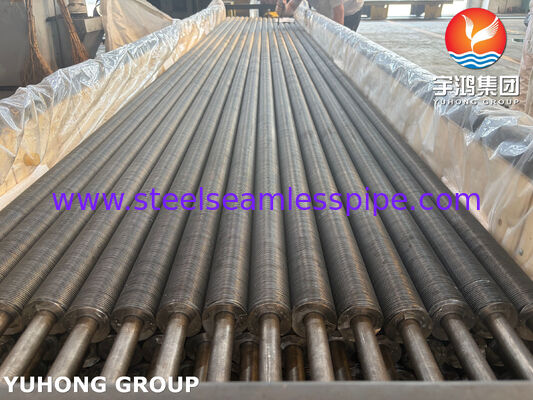

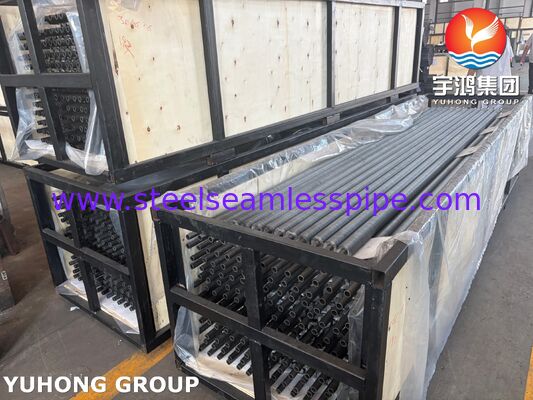

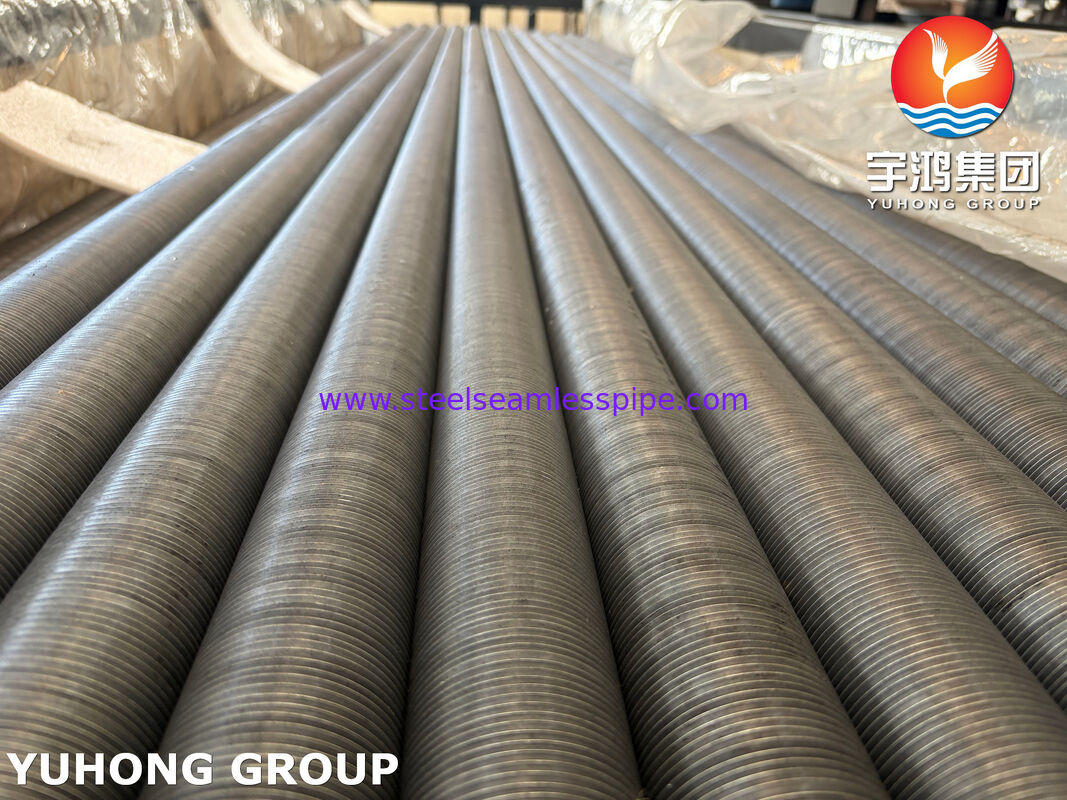

Name: ASME SA179 Tipo KL Tubos de alumínio com nadadeira para economizadores e recuperação de calor
Brand: Yuhong Group Co.,Ltd
SKU: Tubo de aleta tipo KL enrolado
Price: 100,000.00 USD
Availability: InStock

A Comissão considerou que o auxílio não foi concedido em conformidade com o artigo 10.o, n.o 1, do Regulamento Financeiro.

Portuguese

Casa

Produtos

Quem Somos

Fábrica

Controle de Qualidade

Fale Conosco

Notícia da empresa

Casa Produtos Tubos de barbatanas

ASME SA179 Tipo KL Tubos de alumínio com nadadeira para economizadores e recuperação de calor

Detalhes do produto:

Lugar de origem:	China
Marca:	YUHONG
Certificação:	ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU;
Número do modelo:	Tubo de aleta tipo KL enrolado

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	10 peças
Preço:	Negociável
Detalhes da embalagem:	CASO DE MADEIRA COM ESTRUTURA DE FERRO
Tempo de entrega:	Negociável
Termos de pagamento:	L/C,T/T
Habilidade da fonte:	1000 toneladas por mês

Contato

Todos os Produtos

Tubo sem costura de aço inoxidável (357)

Tubo sem emenda de aço inoxidável (354)

Tubulação de aço inoxidável frente e verso (145)

Tubo de aço inoxidável frente e verso (41)

Tubo de agulha (177)

Tubos de barbatanas (771)

Trocador de calor (45)

tubo do permutador de calor (486)

Pacote de tubos de trocador de calor (57)

Permutador de calor Tubesheet (133)

defletor do permutador de calor (39)

Refrigerador de ar (14)

recipiente de pressão (4)

tubulação soldada de aço inoxidável (62)

Tubo soldado de aço inoxidável (136)

Tubulação da liga de níquel (281)

Tubo da liga de níquel (114)

Tubo da liga de cobre (259)

Tubo do aço de liga (230)

Tubo do titânio (22)

tubo recozido brilhante (165)

Tubo de caldeira (166)

encaixe de aço (890)

Flange de aço (695)

Outros (414)

Partes de revestimento (9)

Descrição de produto detalhada

Material do tubo base:	Aço Carbono ASTM A179 / ASME SA179	Material da barbatana:	Alumínio (AL1060/AL1100/AL1050)
Diâmetro externo do tubo (OD):	15,88–63mm	Altura da barbatana:	6,35–25,4 mm (comum 10–16 mm)
Espessura da barbatana:	0,3–0,5 mm (típico 0,4 mm	Máx. Temperatura operacional:	Até 250–260°C
Destacar:	tubo com aletas de alumínio ASME SA179 KL , tubo com aletas de alumínio para economizador , Tubos de recuperação de calor com nadadeira

Tubo com nadadeira enrolada de tipo KL ASTM A179 Tubo de base de aço carbono com nadadeiras de alumínio

Introdução ao produto

Os tubos com nadadeira de tipo KL (também conhecidos como tubos com nadadeira de tensão de L-Foot Knurled) são componentes de transferência de calor de alta eficiência concebidos para trocadores de calor refrigerados a ar, economizadores,e sistemas de refrigeração industriais.

Este produto apresenta um tubo de base de aço carbono ASTM A179 / ASME SA179 desenhado a frio sem costura combinado com barbatanas de alumínio de alta pureza (AL1060 / AL1100).O único processo de enrolamento de tensão de pé em L enrolado cria um forte bloqueio mecânico entre o pé da barbatana e a superfície do tubo base, proporcionando um desempenho superior de transferência de calor, melhor resistência às vibrações e operação confiável até 250 ̊260°C.

Estrutura do tubo com nadadeiras ASTM A179 Tubos de base + Nadadeiras de alumínio

1Material do tubo de base: aço carbono ASTM A179 / ASME SA179

Tubos de aço de baixo carbono desenhados a frio sem costura fabricados de acordo com os padrões ASTM A179 / ASME SA179.

2Material das barbatanas: Alumínio (AL1060 / AL1100)
A fita de alumínio de alta pureza é formada em forma de L e enrolada em tensão no tubo de base enrugado.Bloquear a barbatana no lugar certo.

3Incorporação / Processo de Fabricação

A superfície exterior do tubo de base é enrugada
A fita de alumínio é continuamente formada em perfil L e enrolada firmemente sob tensão controlada
O pé da barbatana é simultaneamente enrolado na superfície do tubo
As duas extremidades do tubo são deixadas nuas (sem nadadeiras) para soldagem ou inserção da folha do tubo
Os tubos são limpos, secos e protegidos contra ferrugem nas extremidades

Este processo aumenta a área de contacto metal-metal em cerca de 30 a 50% em comparação com as barbatanas padrão do tipo L,que resulta numa menor resistência térmica e num melhor desempenho a longo prazo em ciclos térmicos.

Composição Química Material do tubo de base ASTM A179

Elementos	Teor (%)
Carbono (C)	0.06 018
Manganês (Mn)	0.27 ¢ 0.63
Fósforo (P)	≤ 0035
Enxofre (S)	≤ 0035

Propriedades mecânicas do tubo de base ASTM A179

Imóveis	Valor
Resistência à tração	≥ 325 MPa
Força de rendimento	≥ 180 MPa
Extensão	≥ 35%
Dureza	≤ 72 HRB

Composição Química Material de barbatanas de alumínio (AL1060)

Elementos	Teor (%)
Alumínio (Al)	≥ 99.6
Silício (Si)	≤ 025
Ferro (Fe)	≤ 035
Cobre (Cu)	≤ 005
Manganês (Mn)	≤ 003
Zinc (Zn)	≤ 005
Outros (cada um)	≤ 003
Outros (total)	≤ 010

Distância dimensional e tolerância ASTM A179 + tubo de alumínio KL

Parâmetro	Intervalo padrão	Tolerância típica
Diâmetro externo do tubo de base (OD)	15.88 ′′ 50,8 mm (5/8" ′′ 2")	± 0,1 mm
Espessura da parede do tubo de base	1.0 ️ 3,0 mm (min. 1,65 mm recomendado)	De acordo com a norma ASTM A179
Altura das barbatanas	6.35 ¥ 25,4 mm (comum 10 ¥ 16 mm)	±0,5 mm
Espessura das barbatanas	0.3 ️ 0,5 mm (normalmente 0,4 mm)	± 0,03 mm
Pico da barbatana / FPI	2.1 6 mm / 7 11 FPI	±0,2 mm por 100 mm
Comprimento do tubo	Até 18 000 mm	Personalizado
Fim sem nadadeiras	Conforme necessário (geralmente 50 ∼ 150 mm por extremidade)	- Não.

Vantagens de desempenho

Excelente eficiência de transferência de calor devido ao aumento da área de contato do projeto de pé em L enrugado
Temperatura máxima de funcionamento contínua: 250°C
Pressão máxima de funcionamento: até 3,2 MPa
Boa resistência à corrosão atmosférica (o pé da barbatana protege o tubo de base)
Alta resistência às vibrações e ao ciclo térmico
As barbatanas de alumínio leves reduzem o peso total do equipamento
Alternativa rentável aos tubos extrudidos ou com nadadeiras do tipo G para aplicações a temperaturas médias
A ligação é totalmente mecânica, sem necessidade de soldadura ou solda

Áreas de aplicação

KL Tipo ASTM A179 + Tubos de alumínio com nadadeira são amplamente utilizados em:

Intercambiadores de calor refrigerados a ar (ACHE) em instalações petroquímicas e de petróleo e gás
Economizadores e aquecedores de ar em sistemas de geração de energia e de recuperação de calor residual
Outros aparelhos de ar condicionado e aparelhos de ar condicionado
Refrigeradores a seco industriais
Sistemas de refrigeração e ar condicionado
Frigoríficos de processamento de instalações químicas e de fertilizantes
Unidades de incineração e de recuperação de calor dos gases de combustão

As nossas vantagens e experiência

Como fabricante e exportador especializado de tubos com barbatanas, oferecemos:

Capacidade total de produção de tubos L, LL, KL, G e tubos extrudidos com nadadeiras
Controlo de qualidade rigoroso de acordo com ASTM, ASME e especificações do cliente
Certificados de ensaio de moinho (EN 10204 3.1 / 3.2) fornecidos com cada remessa
Tamanhos personalizados, extremidades nuas e embalagens disponíveis
Extensa experiência em exportação para a Europa, Oriente Médio, Sudeste Asiático e América do Sul
Preços competitivos com prazos de entrega fiáveis e suporte técnico profissional
