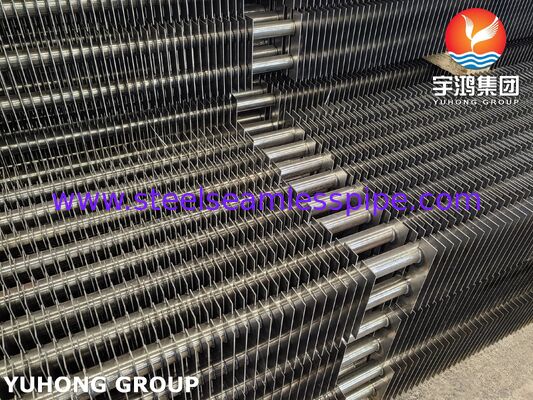

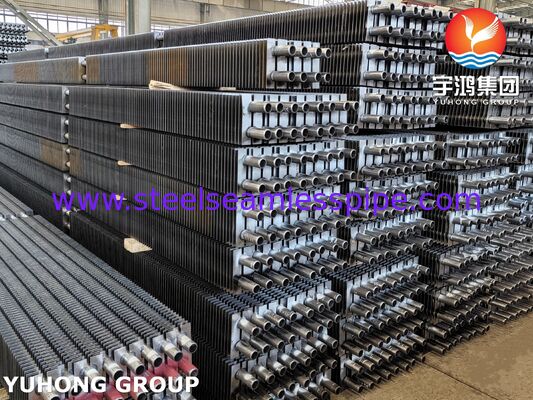

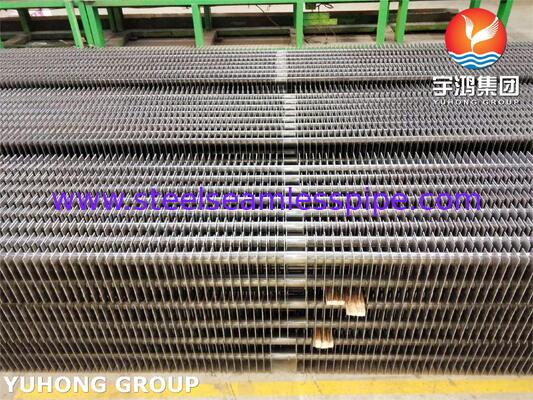

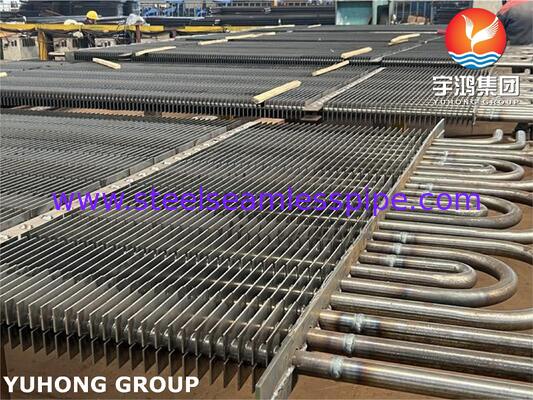

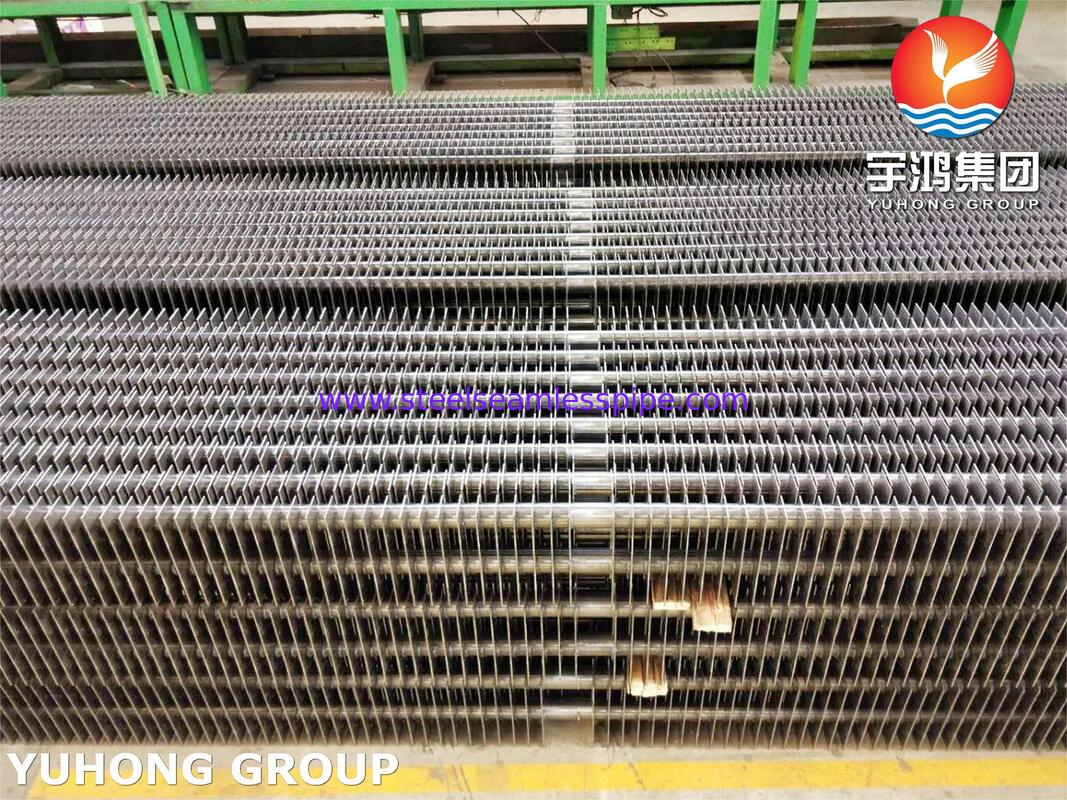

Tubos finos soldados de alta frequência para superaquecedores ASTM A192
Visão geral do produto
Os tubos com nadadeiras soldados de alta frequência para superqueimadores são componentes de transferência de calor concebidos para melhorar a eficiência térmica em caldeiras industriais, centrais elétricas, unidades de recuperação de calor residual,e sistemas de geração de vaporFabricados com um tubo de base de aço carbono ASTM A192 e barbatanas soldadas de alta frequência, estes produtos aumentam a superfície efetiva de transferência de calor,Equipamento que ajuda a recuperar mais calor do gás de combustão quente e a transferir para água da caldeira ou vapor.
Os nossos tubos com barbatanas de alta frequência combinam um tubo de aço carbono resistente à pressão com barbatanas firmemente ligadas para proporcionar uma troca de calor eficiente, uma construção confiável,e opções de configuração flexíveis para aplicações térmicas exigentesAs dimensões dos tubos, a geometria das barbatanas e as especificações dos materiais podem ser personalizadas para satisfazer os requisitos do projeto e as condições de concepção do equipamento.
Nota importante relativa ao material: A norma ASTM A192/A192M abrange os tubos de caldeira e superaquecedor sem costura de aço carbono para serviço de alta pressão.A norma não define por si só o processo completo de soldagem de barbatanas de alta frequência, o conjunto final de tubos de barbatanas deve ser especificado com requisitos separados para o material das barbatanas, a integridade da solda, as tolerâncias dimensionais e a inspecção.
Principais características do produto
Melhoria do desempenho de transferência de calor: as nadadeiras expandem a área externa de transferência de calor, apoiando uma recuperação de calor mais eficaz dos gases de combustão.
Fixação de barbatanas soldadas de alta frequência: o processo de soldadura cria uma ligação contínua e segura entre a fita de barbatanas e o tubo de base quando fabricado segundo procedimentos qualificados.
Tubos de pressão de aço carbono: o material ASTM A192 é adequado para as condições de funcionamento especificadas das caldeiras e dos superaquecedores, desde que sejam respeitados os limites de projeto.
Geometria da barbatana personalizável: A altura, espessura, inclinação e configuração da barbatana podem ser selecionadas para equilibrar o desempenho de transferência de calor, queda de pressão do lado do gás e resistência à impureza.
Opções de fabricação flexíveis: o comprimento do tubo, a cobertura das barbatanas, a preparação final e as secções sem barbatanas podem ser adaptadas ao layout da caldeira.
Produção focada na qualidade: a rastreabilidade do material, a inspeção dimensional e os testes de integridade da soldagem apropriados ajudam a manter uma qualidade de fabricação consistente.
Aplicações típicas
Caldeiras industriais
Utilizado em configurações de caldeira adequadas para melhorar a transferência de calor do lado do gás e suportar o controle da temperatura do vapor.
Geração de energia
Aplicado em secções de recuperação de calor da caldeira onde a temperatura de funcionamento, a pressão e o ambiente de corrosão são compatíveis com o aço de carbono selecionado.
Sistemas de recuperação de calor residual
Ajuda a recuperar a energia térmica útil dos gases de escape industriais num equipamento de recuperação de calor adequadamente concebido.
Intervalos de tamanho padrão
Os seguintes são as gamas de fabricação comerciais típicas para tubos de barbatanas soldados de alta frequência.As dimensões finais devem ser acordadas de acordo com o projeto da caldeira, cálculos de transferência de calor e especificações do projecto.
Parâmetro |
Intervalo típico |
Diâmetro externo do tubo de base |
190,05 ∼ 76,2 mm |
Espessura da parede do tubo de base |
2.0·8.0 mm |
Comprimento do tubo |
3,000·18000 mm |
Altura das barbatanas |
10 ̊25 mm |
Espessura das barbatanas |
00,8 ∼1,5 mm |
Peso da barbatana |
2.5·8.0 mm |
Material das barbatanas |
Aço carbono ou outro material especificado compatível |
Configuração das barbatanas |
Profil sólido, dentado ou específico do projeto |
Fixação de barbatanas |
Soldadura por resistência de alta frequência |
Personalização: outras dimensões podem estar disponíveis, dependendo da capacidade de fabrico.e código aplicável antes da encomenda.
ASTM A192 Composição química
A norma ASTM A192/A192M-24 especifica os seguintes limites de composição química para o tubo de aço carbono.
Elementos |
Composição, em % em peso |
Carbono (C) |
0.06 ¢ 0.18 |
Manganês (Mn) |
0.27 ¢ 0.63 |
Fósforo (P) |
≤ 0035 |
Enxofre (S) |
≤ 0035 |
Silício (Si) |
≤ 025 |
Estes limites aplicam-se ao material do tubo de base ASTM A192, não automaticamente à tira da barbatana.
Propriedades mecânicas
Os requisitos mecânicos especificados típicos para tubos de caldeiras de aço carbono ASTM A192 incluem os seguintes:
Imóveis |
Requisito ASTM A192 |
Resistência à tração, mínima |
325 MPa (47 ksi) |
Força de rendimento, mínima |
180 MPa (26 ksi) |
Prolongamento de 50,8 mm (2 polegadas), mínimo |
35% |
Dureza máxima da parede ≥ 5,1 mm |
137 HBW |
Dureza de Rockwell, máxima, parede < 5,1 mm |
77 HRBW |
Tubos de caldeira sem costura de aço carbono
+ 1
As propriedades mecânicas são determinadas para o tubo de base em conformidade com as especificações e condições de ensaio aplicáveis.Não devem ser interpretadas como propriedades garantidas de todo o conjunto de barbatanas soldadasA solda das barbatanas e a zona afectada pelo calor exigem controlos de fabrico e inspecção adequados.
Processo de Fabricação
Preparação de tubos de base: adquirir e verificar tubos de aço carbono ASTM A192 sem costura, incluindo a identificação do material, dimensões e rastreabilidade.
Preparação da superfície: Limpe as superfícies de contacto do tubo e das barbatanas para permitir uma soldagem consistente.
Formação das barbatanas: Prepare a faixa de barbatanas especificada e controle sua espessura, altura, inclinação e perfil.
Soldadura de alta frequência: Soldar a barbatana continuamente ao longo do tubo utilizando um procedimento qualificado com parâmetros de soldadura controlados.
Correção dimensional: verifique o alinhamento das barbatanas, a uniformidade do passo, a retidão do tubo e as dimensões da extremidade.
Finalização: Eliminar projéccios de soldadura inaceitáveis ou defeitos de superfície utilizando métodos aprovados, sem comprometer a soldagem ou a parede do tubo.
Inspecção final: verificar o produto acabado em relação às especificações de compra e ao plano de inspecção aplicável.
Métodos de inspecção e ensaio
Um plano de garantia de qualidade para tubos com barbatanas soldados de alta frequência para superqueimadores pode incluir:
Inspecção ou ensaio |
Objetivo |
Revisão do certificado de material |
Confirma a qualidade do tubo de base, número de calor e composição química |
Análise química |
Verifica a conformidade com a norma ASTM A192 quando exigida |
Ensaios de tração |
Verifica a resistência à tração do tubo de base, resistência ao rendimento e alongamento |
Ensaios de dureza |
Verifica se são respeitados os limites de dureza do tubo de base aplicáveis |
Inspecção dimensional |
Medir o diâmetro do tubo, espessura da parede, altura da barbatana, passo, espessura e comprimento |
Inspecção visual |
Identifica defeitos de superfície, barbatanas irregulares e discontinuidades visíveis da solda |
Ensaios de integridade da solda |
Avaliar a integridade da ligação de barbatanas a tubos utilizando um método qualificado e critérios de aceitação acordados |
Ensaios hidrostáticos |
Ensaios do limite de pressão, quando exigido pela especificação ou projeto aplicável do tubo |
Exame não destrutivo |
Os métodos adicionais podem ser especificados com base no desenho da solda, nas condições de serviço e no código do projeto. |
Documentação final |
Registre os resultados das inspecções, a rastreabilidade dos materiais e os certificados de ensaio aplicáveis |
Nota de qualidade: A norma ASTM A192 inclui requisitos para os ensaios de tubos especificados, incluindo os ensaios de aplanamento, flaqueamento, dureza e hidrostática, sujeitos aos requisitos de edição e de encomenda aplicáveis.Os critérios precisos de inspecção e aceitação da solda de barbatanas de alta frequência devem ser definidos separadamente..
Vantagens do produto
Maior área efetiva de transferência de calor em comparação com um tubo nu do mesmo diâmetro nominal.
Potencial de redução do tamanho do trocador de calor ou de melhoria da recuperação de calor, sujeito a cálculos de queda térmica e de pressão.
As barbatanas mecânicas concebidas para uma transferência de calor fiável quando a qualidade da solda é devidamente controlada.
Configuração flexível para novas instalações de caldeiras e conjuntos de transferência de calor de substituição.
Documentação de rastreabilidade e inspecção dos materiais disponível de acordo com os requisitos de compra acordados.
Compatibilidade com aplicações de caldeiras e superaquecedores selecionadas quando a temperatura de funcionamento, a pressão, a oxidação e as condições de corrosão são adequadas para o aço carbono.
Informações de encomenda
Para obter uma cotação de tubos com nadadeiras soldados de alta frequência para superqueimadores, especifique:
Padrão de tubos de base: ASTM A192/A192M
Diâmetro exterior e espessura da parede do tubo de base
Material e perfil das barbatanas
Altura, espessura e altura das barbatanas
Comprimento e quantidade do tubo
Temperatura e pressão de funcionamento
Código ASME ou outro código de projeto aplicável
Inspecção, ensaios e documentação exigidos
Requisitos de entrega e embalagem
