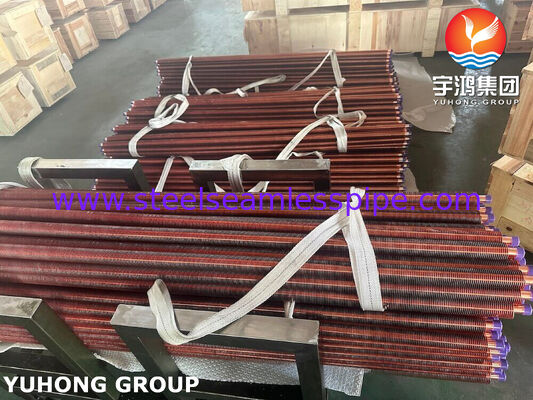

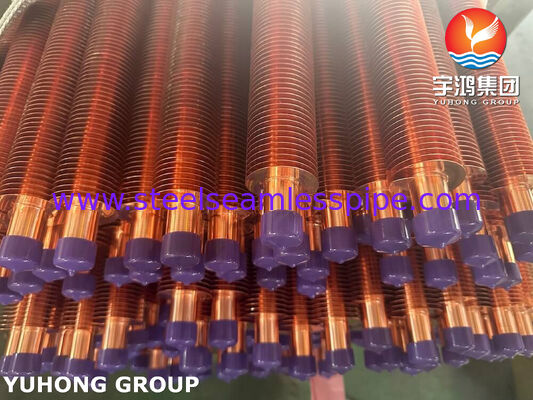

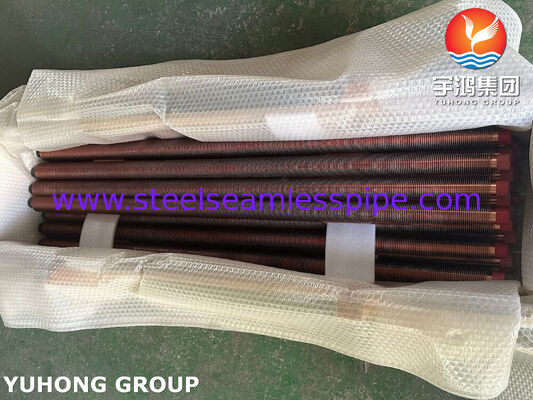

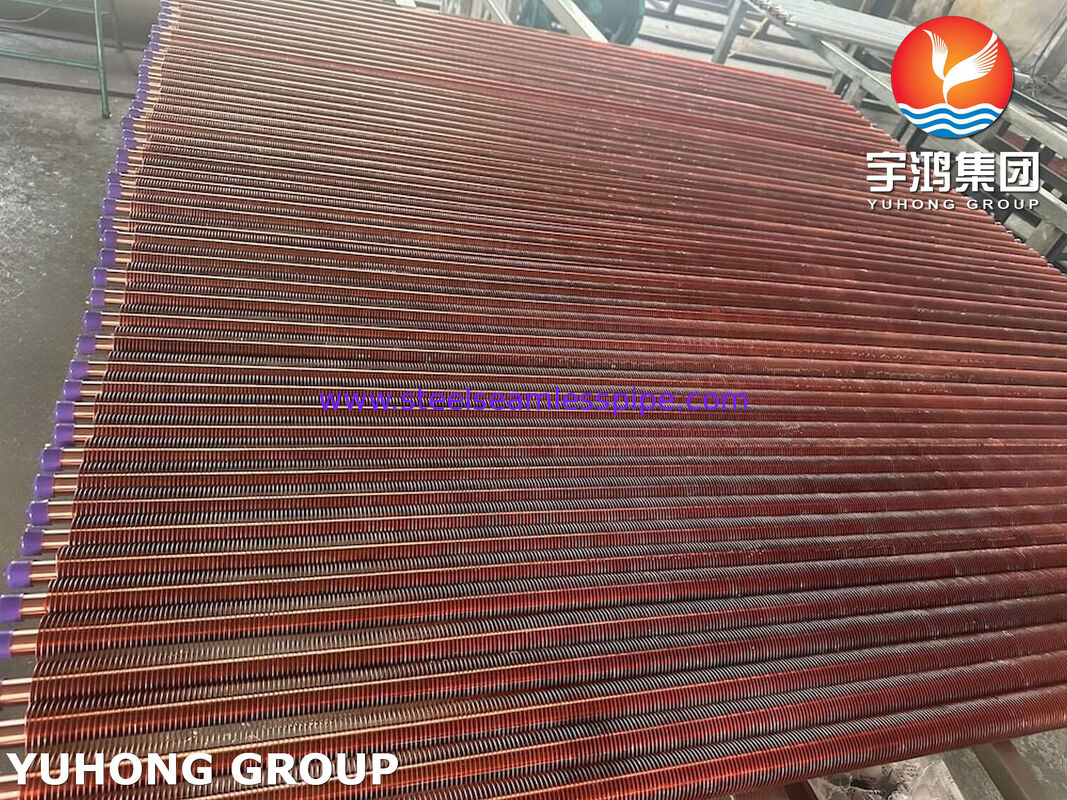

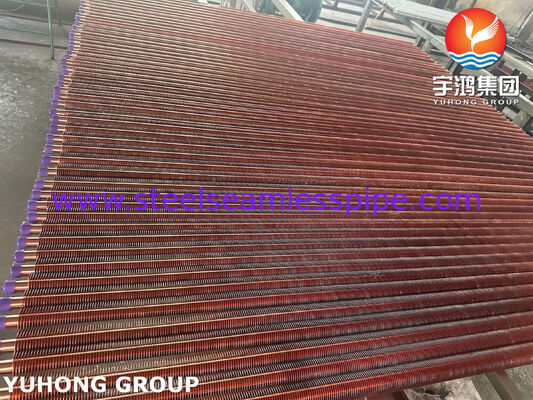

Tubos extrudados com nadadeiras para trocadores de calor
Visão geral do produto
Os tubos extrudados com nadadeiras fabricados com latão de alumínio ASTM B111 C68700 são concebidos para equipamentos de transferência de calor que exigem um tubo de liga de cobre com boa condutividade térmica, resistência mecânica,e resistência à corrosão em ambientes de serviço de água adequadamente selecionados.
O C68700, também conhecido como latão de alumínio, é uma liga de cobre-zinco contendo alumínio e uma adição controlada de arsênico.A norma ASTM B111/B111M abrange tubos sem costura de cobre e liga de cobre para condensadores, evaporadores e trocadores de calor, incluindo UNS C68700.
Em um conjunto de tubos extrudidos com barbatanas, uma capa externa com barbatanas é expandida mecanicamente sobre o tubo base para criar um contato próximo entre os dois componentes.As barbatanas aumentam a área externa de transferência de calor, melhorando a troca de calor com o ar circundante ou com outro fluido, consoante a concepção do equipamento.
Esclarecimentos das especificações: a norma ASTM B111 aplica-se ao tubo de base C68700..Se o produto previsto utilizar um tubo de base C68700 com uma funda de barbatanas de alumínio extrudido, deve igualmente ser identificada a qualidade da liga de alumínio.
Principais vantagens do produto
-
Superfície de transferência de calor melhorada: as barbatanas extrudidas aumentam a área de superfície externa disponível para troca de calor.
-
Tubos de base de liga de cobre: C68700 oferece uma combinação útil de resistência e resistência à corrosão para serviços adequados de condensador e trocador de calor.
-
Contato mecânico entre a barbatana e o tubo: uma fixação de interferência devidamente fabricada ajuda a suportar o contato térmico entre o tubo de base e a mangueira da barbatana.
-
Configurações específicas da aplicação: as dimensões do tubo, a altura da barbatana, o passo e o comprimento podem ser personalizados de acordo com os desenhos aprovados.
-
Traçabilidade dos materiais: certificados de tubos de base e documentação de inspecção podem ser fornecidos de acordo com os requisitos do projecto.
Especificações técnicas e faixas de tamanho comuns
Os seguintes são dimensões comerciais representativas para tubos extrudidos com barbatanas.
|
Parâmetro
|
Especificação típica
|
|
Material do tubo de base
|
ASTM B111 / ASME SB111 C68700
|
|
Designação da liga
|
UNS C68700, latão de alumínio
|
|
Fabricação de tubos
|
Tubos sem costura de liga de cobre
|
|
Diâmetro externo do tubo de base
|
120,7 ∼ 76,2 mm
|
|
Espessura da parede do tubo de base
|
00,7 ∼ 3,0 mm
|
|
Comprimento total do tubo
|
1,00012000 mm
|
|
Material das barbatanas
|
Alumínio ou outros materiais especificados
|
|
Tipo de barbatana
|
De borracha, de borracha ou de borracha sintética
|
|
Altura das barbatanas
|
5 ̊20 mm
|
|
Espessura das barbatanas
|
00,3 ∼1,0 mm, consoante o projecto
|
|
Peso da barbatana
|
2.0·5.0 mm
|
|
Fixação de barbatanas
|
Instalação de expansão mecânica ou de interferência, conforme concebido
|
|
Finalidades dos tubos
|
Outros, de largura não superior a 30 cm
|
|
Finalização da superfície
|
Fabricados ou tratados conforme especificado
|
Importante: Trata-se de gamas de fabrico indicativas, não de requisitos dimensional impostos pela norma ASTM B111.enquanto os limites e tolerâncias de dimensões reais devem ser verificados em relação à forma do produto selecionada e à edição padrão aplicável.
Informações necessárias para uma cotação
Para selecionar a configuração adequada, especificar:
-
Diâmetro exterior do tubo de base e espessura da parede.
-
Comprimento total do tubo e comprimento das barbatanas.
-
Liga de barbatanas, altura das barbatanas, espessura e altura.
-
Critérios de contacto ou ligação requisitados entre a barbatana e o tubo.
-
Temperatura de funcionamento, pressão, composição do fluido e meio de arrefecimento.
-
Testes de inspecção exigidos, certificados de material e quantidade.
Composição química da norma ASTM B111 C68700
C68700 é uma liga de latão de alumínio. O cobre forma o principal constituinte, o zinco compõe o equilíbrio, e o alumínio e o arsênico são adições importantes de liga.A composição suporta a resistência da liga e a resistência à corrosão em ambientes de trocador de calor adequados.
|
Elementos
|
Composição em peso (%)
|
|
Outros, de aço
|
76.0 ¢ 79.0
|
|
Alumínio (Al)
|
1.8 ¢2.5
|
|
Arsénio (As)
|
0.02'0.06
|
|
Ferro (Fe)
|
0.06 no máximo.
|
|
Chumbo (Pb)
|
0.07 no máximo.
|
|
Zinc (Zn)
|
Restante
|
Estes limites descrevem a liga de base C68700.O certificado de material e a edição aplicável da norma ASTM B111/B111M devem reger a aceitação..
Propriedades mecânicas do C68700
As propriedades mecânicas dependem da temperatura do tubo, das condições de fabrico e dos requisitos aplicáveis ao produto.A especificação de aquisição e a edição ASTM B111/B111M aplicável devem determinar os limites de aceitação finais..
|
Propriedade mecânica
|
Valor indicativo
|
|
Resistência à tração
|
345 MPa mínimo*
|
|
Força de rendimento
|
125 MPa no mínimo*
|
|
Extensão
|
Depende do temperamento e da espessura da parede.
|
|
Dureza
|
Depende do temperamento e do método de ensaio
|
* Valores indicativos comunicados para o tubo C68700 recozido; confirmar os requisitos específicos de temperatura aplicáveis antes de publicá-los como valores de aceitação garantida.
O temperamento do tubo é importante porque as condições de recozimento, luz e força podem ter diferentes resistência e ductilidade.O conjunto de barbatanas completado deve igualmente satisfazer as tolerâncias dimensionais especificadas e os requisitos de contacto barbatanas-tubo..
Métodos de inspecção e ensaio
A garantia da qualidade deve verificar tanto o tubo de base C68700 como o conjunto de tubos finitos extrudidos acabados.O plano de inspecção deve distinguir os ensaios exigidos pela norma ASTM B111/B111M dos controlos adicionais especificados para o produto com barbatanas..
1Inspecção dimensional
Medir o diâmetro exterior do tubo base, a espessura da parede, o comprimento total, a altura das barbatanas, a distância das barbatanas, a espessura das barbatanas, o comprimento das barbatanas e as dimensões da extremidade..
2Análise da composição química
Verificar a liga de base C68700 utilizando certificados de análise térmica e, se necessário, análise do produto.
3Ensaios mecânicos
Realizar testes de tração, expansão, aplanamento e outros testes aplicáveis de acordo com o padrão, o temperamento e a ordem de compra exigidos.Estes ensaios ajudam a verificar as propriedades mecânicas e desempenho de formação.
4Ensaios de corrente de redemoinho ou outros ensaios não destrutivos especificados
O exame de corrente de redemoinho pode detectar certas discontinuidades nas paredes dos tubos. Também podem ser necessários testes hidrostáticos ou pneumáticos, dependendo da especificação, projeto do equipamento e plano de teste acordado.
5- Fixação das barbatanas e inspecção visual
Examinar o alinhamento das barbatanas, a uniformidade do passo, a condição da superfície, a deformação das barbatanas, a qualidade da extremidade do tubo e o ajuste entre a mangueira da barbatanha e o tubo de base.Podem ser acordados ensaios adicionais de contacto ou de arranque, se adequados ao projecto..
A norma ASTM B111/B111M inclui os requisitos para os ensaios mecânicos e de expansão aplicáveis, os ensaios de tensão residual e os ensaios de pressão especificados ou não destrutivos.Nem todos os ensaios enumerados se aplicam necessariamente a todas as encomendasOs requisitos de edição-tipo e de aquisição aplicáveis determinam o âmbito do ensaio.
Documentação de qualidade
Dependendo dos requisitos do projecto, podem ser fornecidos os seguintes documentos:
-
Certificado de ensaio de material para o tubo de base C68700.
-
Composto químico e relatórios de ensaio mecânico.
-
Registros de inspecção dimensional.
-
Registro de turbulência, hidrostática ou outros registos de ensaio exigidos.
-
Relatórios de certificação de materiais finos e de inspecção de produtos acabados.
-
Rastreamento do número de calor e registos de inspecção da embalagem.
-
Relatórios de inspecção de terceiros, se exigidos contratualmente.
Principais aplicações dos tubos extrudidos com nadadeira C68700
A sua adequação para uma aplicação específica de tubos extrudidos com nadadeira depende da composição química do fluido, da temperatura, da pressão, do nível de oxidação e da temperatura.e material das barbatanas.
-
Condensadores e evaporadores: para serviços de transferência de calor compatíveis que exijam tubos de liga de cobre.
-
Intercambiadores de calor industriais: para aplicações de aquecimento e arrefecimento de processos selecionados.
-
Equipamento de transferência de calor refrigerado a água: Quando a química da água e as condições de funcionamento forem adequadas para o latão de alumínio.
-
Reuniões especializadas de tubos com barbatanas: quando o projeto térmico beneficia de uma maior área de superfície externa e a combinação tubo-barbatanas é projetada para o serviço.
Para a água do mar ou outros meios de arrefecimento agressivos, confirmar a adequação à corrosão com o designer do equipamento.
Por que escolher nossos tubos extrudidos?
Os nossos tubos extrudidos com nadadeiras podem ser fabricados de acordo com os desenhos do cliente e os requisitos específicos do projeto, com atenção à rastreabilidade da liga, consistência dimensional e qualidade do produto acabado.
-
Ligação de base especificada: latão de alumínio C68700, fabricado de acordo com os requisitos acordados da norma ASTM B111.
-
Geometria de barbatanas personalizada: altura, altura, espessura e comprimento das barbatanas adaptadas ao projeto térmico.
-
Montagem controlada: contacto entre a barbatana e o tubo e qualidade dimensional verificada em relação ao plano de inspecção acordado.
-
Documentação de qualidade: Certificados de material e relatórios de inspecção disponíveis de acordo com os requisitos contratuais.
-
Fornecimento orientado para o projeto: comprimentos personalizados, preparações finais, embalagens e documentação para projetos de trocadores de calor industriais.
