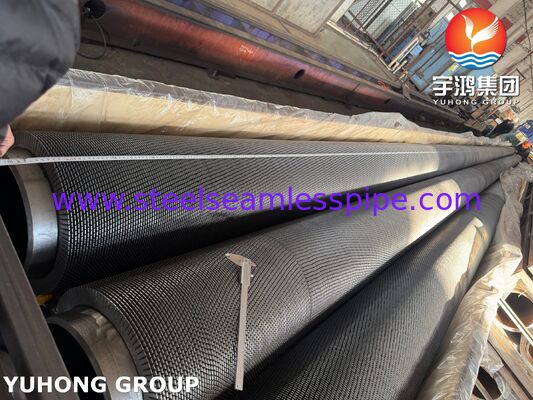

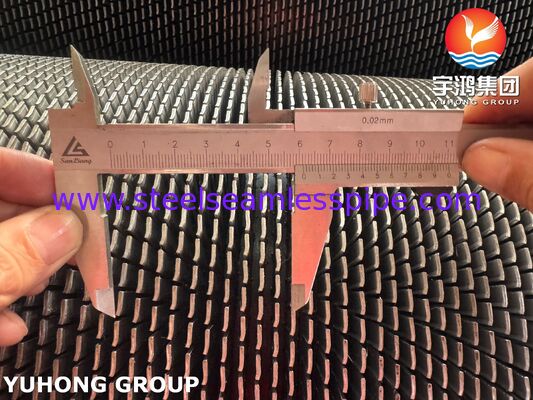

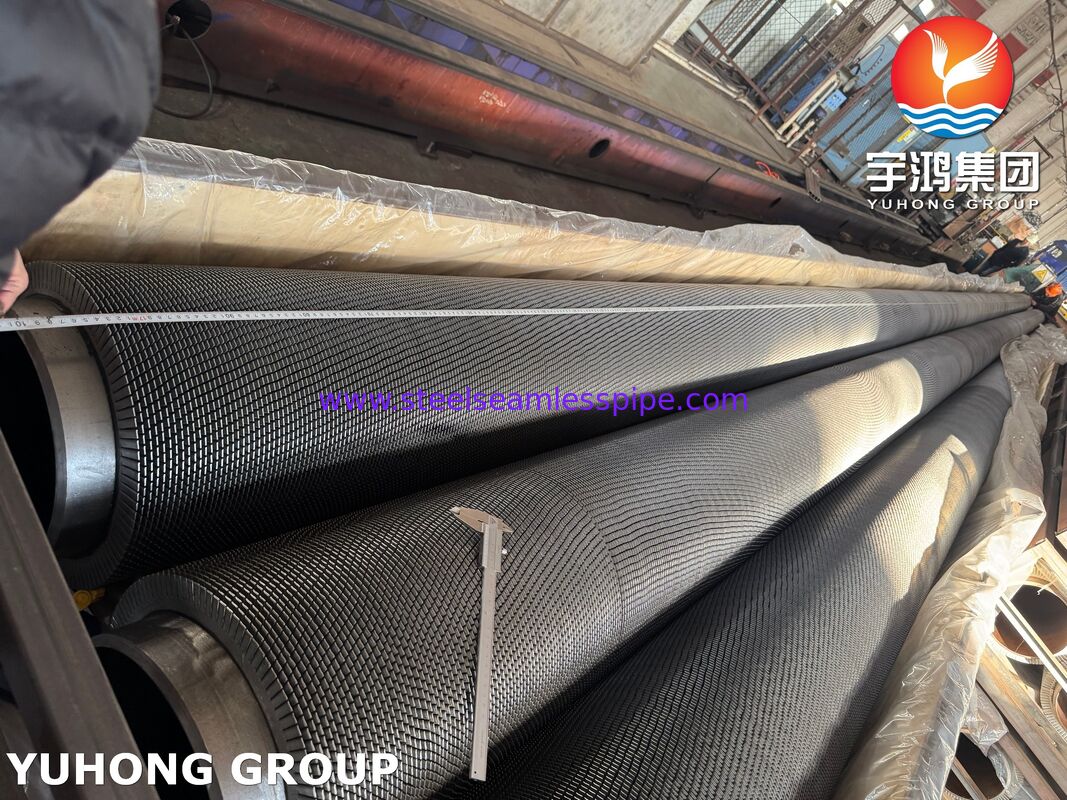

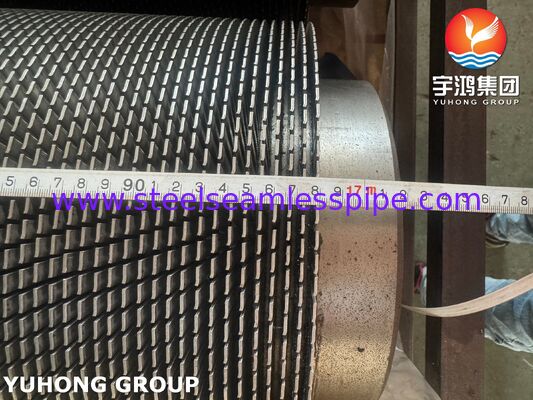

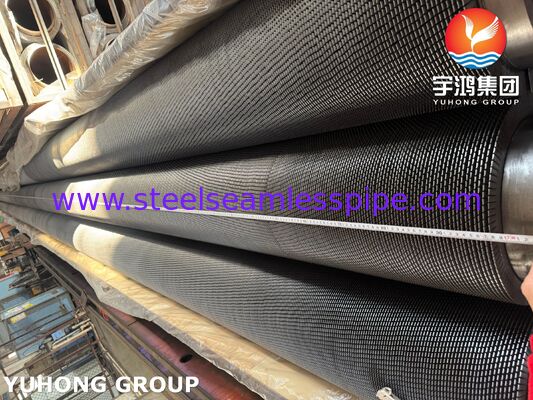

Tubos com aletas serrilhados para economizadores HRSG – ASTM A335 P22

NossoTubos com aletas serrilhados para economizadores HRSGsão projetados para recuperação de calor de alta eficiência em usinas de energia de ciclo combinado, caldeiras de recuperação de calor residual e outros sistemas de caldeiras de alta temperatura. O tubo base é fabricado emASTM A335 P22, uma liga de aço de cromo-molibdênio desenvolvida para serviços em altas temperaturas.

ASTM A335 P22 contém aproximadamente1,90–2,60% de cromo e 0,87–1,13% de molibdênio, fornecendo uma combinação útil de resistência a altas temperaturas, resistência à oxidação e resistência à degradação em ambientes exigentes de caldeiras. ASTM especifica A335 como uma especificação de tubo de liga de aço ferrítico sem costura para serviços em altas temperaturas.

O design da aleta serrilhada aumenta substancialmente a superfície externa de transferência de calor em comparação com um tubo simples. O perfil de aleta segmentado também promove turbulência de gás, ajudando a melhorar a transferência de calor, mantendo ao mesmo tempo um equilíbrio prático entre desempenho térmico, resistência a incrustações, peso e custo de fabricação.

Estes tubos são particularmente adequados paraEconomizadores HRSG, onde os gases de exaustão quentes transferem energia térmica residual para a água de alimentação da caldeira antes que a água entre nas seções de alta temperatura do sistema de geração de vapor.

Principais recursos

  • Material do tubo base:ASTM A335 P22/ASME SA335 P22
  • Tipo de material:Aço de liga de cromo-molibdênio
  • Tipo de barbatana:Barbatana serrilhada/segmentada
  • Aplicação primária:Economizadores HRSG
  • Outras aplicações:Caldeiras de recuperação de calor residual, caldeiras utilitárias, caldeiras industriais e sistemas de recuperação de calor de refinarias
  • Fabricação:Aletas por soldagem controlada ou outro processo de fabricação acordado
  • Capacidade de serviço em alta temperatura
  • Excelente melhoria na transferência de calor no lado do gás
  • Boa resistência mecânica em temperaturas elevadas
  • Adequado para ambientes exigentes de geração de energia
  • Diâmetro do tubo personalizado, espessura da parede, altura da aleta, passo e comprimento disponíveis

Faixa de tamanho típica

As dimensões reais devem ser selecionadas de acordo com o projeto térmico do HRSG, velocidade do gás, queda de pressão, pressão lateral do tubo e requisitos de instalação.

Item Faixa Típica
DE do tubo base 25,4–63,5mm
Espessura da parede do tubo base 2,5–8,0 mm
Altura total da barbatana 10–25mm
Espessura da barbatana 0,8–2,0 mm
Passo da barbatana 2,5–8,0 mm
Comprimento do tubo 3.000–18.000 mm
Densidade da barbatana Aproximadamente 125–400 nadadeiras/m
Material do tubo ASTM A335 P22
Material da barbatana Aço carbono/aço baixa liga ou material especificado pelo projeto

Observação:Estas são faixas de fabricação representativas, em vez de requisitos dimensionais fixos da ASTM. As dimensões finais deverão ser especificadas de acordo com o projeto térmico e mecânico do comprador.

Composição Química ASTM A335 P22

A seguinte composição é baseada nos requisitos ASTM A335 P22:

Elemento Requisito ASTM A335 P22,% em peso
Carbono (C) 0,05–0,15
Manganês (Mn) 0,30–0,60
Fósforo (P) ≤ 0,025
Enxofre (S) ≤ 0,025
Silício (Si) ≤ 0,50
Cromo (Cr) 1,90–2,60
Molibdênio (Mo) 0,87–1,13

O sistema de liga de cromo-molibdênio é a principal razão pela qual o P22 é amplamente utilizado em caldeiras de alta temperatura e equipamentos de recuperação de calor.

Propriedades Mecânicas

Os requisitos mecânicos mínimos típicos para ASTM A335 P22 incluem:

Propriedade Exigência
Resistência à tracção ≥ 415MPa
Força de rendimento ≥ 205 MPa
Alongamento De acordo com os requisitos aplicáveis ​​de amostra e espessura ASTM A335
Dureza De acordo com os requisitos ASTM A335 aplicáveis

Para tubo P22 padrão, a resistência à tração mínima comumente referenciada é415 MPa (60 ksi)e o limite de escoamento mínimo é205 MPa (30 ksi). ASTM A335 também estabelece requisitos relativos à tração, dureza e outros testes mecânicos.

Design de barbatana serrilhada

A aleta serrilhada consiste em uma tira de aleta contínua formada por cortes ou ranhuras regularmente espaçadas. Comparada com uma aleta contínua simples, esta configuração segmentada pode perturbar a camada limite e aumentar a turbulência do lado do gás.

Para economizadores HRSG, o design oferece diversas vantagens:

  • Aumento da área externa de transferência de calor
  • Melhor transferência de calor do lado do gás
  • Melhor mistura do fluxo de gás ao redor da superfície da aleta
  • Resistência térmica contínua reduzida da aleta
  • Boa adequação para equipamentos compactos de recuperação de calor
  • Resistência prática à expansão térmica e tensões operacionais
  • Otimização flexível da altura e passo das aletas de acordo com os requisitos de queda de pressão do lado do gás

A geometria das aletas pode ser personalizada para diferentes temperaturas dos gases de escape do HRSG, composições de gases, velocidades e quedas de pressão permitidas.

Processo de Fabricação

Nossos tubos com aletas serrilhadas podem ser fabricados por meio de um processo controlado de formação e fixação de aletas, projetado para manter uma geometria de aleta consistente e um contato confiável entre tubo e aleta.

As etapas típicas de produção incluem:

  1. Inspeção do tubo base P22
  2. Preparação da superfície do tubo
  3. Preparação de tira de barbatana
  4. Formação de serrilhamento/segmentação
  5. Acessório de barbatana controlado
  6. Calibração de inclinação e altura das aletas
  7. Inspeção dimensional
  8. Limpeza de superfícies
  9. END final e teste de pressão
  10. Marcação, preservação e embalagem

É dada especial atenção à qualidade da fixação das aletas porque o contato térmico confiável entre a aleta e o tubo é essencial para manter o desempenho da transferência de calor durante a operação do HRSG a longo prazo.

Inspeção e Teste

O controle de qualidade pode incluir as seguintes inspeções e testes de acordo com a especificação ASTM/ASME aplicável, pedido de compra e requisitos do projeto:

1. Análise Química

A análise química do calor e/ou do produto é realizada para verificar a conformidade com a química P22 especificada.

2. Teste de tração

O teste de tração verifica a resistência à tração, o limite de escoamento e o alongamento necessários do tubo base P22.

3. Teste de dureza

O teste de dureza é realizado de acordo com os requisitos ASTM A335 aplicáveis.

4. Teste Hidrostático

A ASTM A335 exige que cada comprimento de tubo seja submetido a testes hidrostáticos, sujeito às disposições da especificação.

5. Exame Não Destrutivo

Dependendo da especificação do pedido, o END pode incluir:

  • Teste ultrassônico (UT)
  • Exame de correntes parasitas
  • Teste de partículas magnéticas (MT)
  • Teste de líquido penetrante (PT), quando aplicável
  • Exame de fixação de solda/aleta

ASTM A335 exige exame por um método de exame não destrutivo aplicável, com o método e as limitações de tamanho regidos pelos requisitos relevantes.

6. Inspeção Dimensional

Os seguintes parâmetros são verificados:

  • Diâmetro externo do tubo
  • Espessura da parede do tubo
  • Retidão do tubo
  • Comprimento do tubo
  • Altura da barbatana
  • Espessura da barbatana
  • Passo da barbatana
  • Densidade da barbatana
  • Acessório de aleta para tubo
  • Diâmetro total da aleta

7. Inspeção Visual e de Superfície

As superfícies do tubo e das aletas são inspecionadas quanto a rachaduras, oxidação excessiva, danos mecânicos, fixação incompleta das aletas e outros defeitos de fabricação.

Aplicativos

Economizadores HRSG

Oaplicação principaldestes tubos com aletas serrilhadas P22 é a seção economizadora deGeradores de vapor de recuperação de calor (HRSGs).

Em uma usina de ciclo combinado, o economizador recupera energia do gás quente que sai do caminho de exaustão/recuperação de calor da turbina a gás e a utiliza para pré-aquecer a água de alimentação da caldeira. Isto reduz a energia necessária nas etapas subsequentes de geração de vapor e contribui para melhorar a eficiência geral da planta.

Caldeiras de recuperação de calor residual

Eles também são adequados para sistemas de recuperação de calor residual industrial onde gases de exaustão de alta temperatura estão disponíveis a partir de:

  • Turbinas a gás
  • Fornos de processo
  • Unidades de refinaria
  • Plantas petroquímicas
  • Equipamento de produção de aço
  • Sistemas de combustão industrial

Caldeiras Utilitárias e Industriais

Os tubos com aletas serrilhadas P22 também podem ser especificados para seções selecionadas de economizadores e recuperação de calor de caldeiras convencionais, onde a temperatura, a pressão e as condições de projeto são apropriadas.

Por que escolher ASTM A335 P22?

P22 é uma escolha prática para serviços exigentes em altas temperaturas porque sua composição de liga de cromo-molibdênio oferece melhor desempenho em temperaturas elevadas do que os materiais comuns de tubos de aço carbono.

Sua combinação de:

  • Resistência a altas temperaturas
  • Resistência à oxidação assistida por cromo
  • Desempenho em altas temperaturas aprimorado com molibdênio
  • Boa soldabilidade sob procedimentos apropriados
  • Compatibilidade com aplicações de caldeira e recuperação de calor

torna-o adequado para projetos de economizadores HRSG projetados.

Padrões Aplicáveis

Dependendo da especificação do projeto, nossos tubos aletados serrilhados podem ser fornecidos com referência a:

  • ASTM A335/A335M – P22
  • ASME SA335 – P22
  • Requisitos aplicáveis ​​do código ASME para caldeiras e vasos de pressão
  • Especificações de fabricação HRSG específicas do projeto
  • Desenhos e planos de inspeção aprovados pelo cliente

A ASTM A335 cobre especificamente tubos de liga de aço ferrítico sem costura destinados a serviços em alta temperatura e inclui requisitos que abrangem composição química, propriedades de tração, dureza, testes hidrostáticos e exames não destrutivos.

Fabricação Personalizada

Podemos fabricar tubos com aletas serrilhadas P22 de acordo com desenhos do cliente ou requisitos de projeto térmico, incluindo personalizados:

  • DE do tubo e espessura da parede
  • Comprimento do tubo
  • Altura da barbatana
  • Passo da barbatana
  • Espessura da barbatana
  • Densidade da barbatana
  • Material da barbatana
  • Método de fixação de barbatana
  • Extremidades nuas
  • Configuração de dobra de tubo
  • Requisitos de inspeção e teste
  • Embalagem e marcação

Para projetos HRSG, o fornecimento dodimensões do tubo e geometria das aletas juntamente com a temperatura necessária do gás, pressão lateral do tubo, velocidade do gás e queda de pressão permitidapermite que o projeto do tubo aletado seja otimizado para a função pretendida do economizador.

Resumo do produto

Tubos com aletas serrilhadas ASTM A335 P22 para economizadores HRSGcombine um tubo de aço-liga de cromo-molibdênio de alta temperatura com uma superfície serrilhada ampliada de transferência de calor. Eles são projetados principalmente paraEconomizadores HRSG e sistemas industriais de recuperação de calor residual, onde a recuperação eficiente de calor, a confiabilidade mecânica e o serviço a longo prazo em altas temperaturas são essenciais.
