Tubos Aletados Extrudidos para Resfriadores a Seco – ASME SB163 UNS N08825

Tubos Aletados Extrudidos para Resfriadores a Seco fabricados com ASME SB163 UNS N08825 (Incoloy 825) os tubos base são projetados para aplicações exigentes de transferência de calor resfriadas a ar, onde a resistência à corrosão, a integridade mecânica e a operação confiável a longo prazo são importantes.

O UNS N08825 é uma liga de níquel-ferro-cromo-molibdênio-cobre com estabilização de titânio. Sua combinação de cromo, molibdênio, cobre e níquel proporciona forte resistência a uma ampla gama de ambientes corrosivos. Para serviço em resfriadores a seco, essa liga pode ser selecionada quando o equipamento de transferência de calor requer um nível mais alto de resistência à corrosão do que os tubos convencionais de aço carbono ou aço inoxidável podem oferecer.

Nossos tubos aletados extrudidos usam uma luva ou material de aleta de alumínio mecanicamente ligado sobre o tubo base N08825 especificado. O processo de extrusão cria um contato próximo e contínuo entre a aleta e o tubo, fornecendo um caminho de transferência de calor eficiente da parede do tubo para o ar circundante.

O conjunto de tubos resultante é adequado para resfriadores a seco, trocadores de calor resfriados a ar, condensadores resfriados a ar, resfriadores de processo e outros equipamentos de resfriamento a ar forçado ou induzido.

Destaques do Produto

• Material do Tubo Base: ASME SB163 UNS N08825
• Liga: Liga 825 de Níquel-Ferro-Cromo-Molibdênio-Cobre
• Nome Comum: Incoloy 825
• Tipo de Tubo: Tubo de liga de níquel sem costura
• Tipo de Aleta: Aleta de alumínio extrudida / ligada
• Aplicação: Resfriadores a seco e equipamentos de transferência de calor resfriados a ar
• Fabricação: Extrusão mecânica sobre o tubo base
• Contato Aleta-Tubo: Contato metalúrgico/mecânico contínuo dependendo da construção especificada
• Transferência de Calor: Alta área de superfície externa para transferência de calor do lado do ar
• Vantagem de Serviço: Tubo base resistente à corrosão combinado com aletas de alumínio de alta condutividade
• Forma de Fornecimento: Comprimentos retos; conjuntos aletados podem ser fornecidos de acordo com os requisitos do projeto

O ASME/ASTM B163 cobre tubos de níquel e liga de níquel sem costura para aplicações de condensadores e trocadores de calor e inclui o UNS N08825 entre as ligas especificadas.

Por que Usar UNS N08825 para Tubos Aletados de Resfriadores a Seco?

Resfriadores a seco dependem fortemente da transferência de calor eficiente do lado do ar. Como o ar tem condutividade térmica relativamente baixa em comparação com a água, uma grande área de superfície de transferência de calor externa é geralmente necessária. Aletas extrudidas aumentam substancialmente a área de superfície externa efetiva, mantendo uma configuração compacta do trocador de calor.

O tubo base UNS N08825 é particularmente útil onde o ambiente do lado do tubo pode expor o trocador de calor a meios corrosivos ou onde é necessário um desempenho aprimorado da liga.

A liga contém aproximadamente 38–46% de níquel, 19,5–23,5% de cromo, 2,5–3,5% de molibdênio e 1,5–3,0% de cobre, com titânio adicionado para estabilização.

A combinação do tubo N08825 resistente à corrosão e das aletas de alumínio extrudidas de alta condutividade fornece uma solução prática para aplicações que exigem tanto resistência à corrosão do lado do tubo quanto dissipação eficiente de calor do lado do ar.

Aplicações Típicas

Nossos tubos aletados extrudidos ASME SB163 UNS N08825 podem ser projetados para:

1. Resfriadores a Seco

Usados em sistemas de resfriamento em circuito fechado onde o fluido de processo ou misturas de água/glicol são resfriados por ar ambiente em vez de por evaporação direta de água.

2. Trocadores de Calor Resfriados a Ar

Adequados para equipamentos onde o calor deve ser transferido do fluido de processo para o ar atmosférico através de feixes de tubos aletados.

3. Resfriamento de Processos Industriais

Podem ser especificados para indústrias químicas e de processo onde a resistência à corrosão é uma consideração importante.

4. Sistemas de Energia e Elétricos

Aplicáveis a sistemas de resfriamento auxiliares e outros equipamentos de transferência de calor resfriados a ar onde a seleção da liga é ditada pelo ambiente operacional.

5. Sistemas de Resfriamento Sensíveis à Corrosão

O UNS N08825 pode ser considerado onde materiais de tubo de aço inoxidável ou aço carbono convencionais podem não fornecer a resistência à corrosão desejada.

Construção de Tubo Aletado Extrudido

Um tubo aletado extrudido normalmente consiste em:

Tubo base sem costura UNS N08825 + luva de aleta de alumínio + perfil de aleta extrudida

Durante a fabricação, um tubo ou luva de alumínio é posicionado ao redor do tubo base e extrudido mecanicamente para formar as aletas. O processo de extrusão engaja firmemente o material da aleta com a superfície do tubo.

Esta construção oferece várias vantagens importantes:

• Grande área de transferência de calor externa
• Condução de calor eficiente tubo-a-aleta
• Forte fixação mecânica
• Boa resistência ao afrouxamento das aletas
• Geometria de aleta consistente
• Design compacto do trocador de calor
• Adequado para transferência de calor do lado do ar em alto volume

Para resfriadores a seco, a altura exata da aleta, espessura, passo, número de aletas por unidade de comprimento e liga de alumínio devem ser selecionados de acordo com a carga térmica necessária, velocidade do ar, queda de pressão, condições ambientais e requisitos mecânicos.

Faixa de Tamanho Padrão / Comum

A especificação de tubo ASME SB163 cobre tubos de níquel e liga de níquel sem costura de até 3 pol. (76,2 mm) de diâmetro externo, com limitações de espessura de parede especificadas.

Para tubos aletados extrudidos usados em resfriadores a seco, os tamanhos comuns de tubos base projetados incluem:

Nota: Estas são faixas de engenharia comuns em vez de requisitos dimensionais SB163 universais. As dimensões finais devem ser confirmadas de acordo com o projeto térmico do resfriador a seco e a especificação do comprador.

O ASTM B163 reconhece especificamente configurações de tubos com diâmetro externo/parede média e diâmetro externo/parede mínima.

Composição Química do ASME SB163 UNS N08825

Os requisitos químicos típicos especificados para UNS N08825 incluem:

Níquel, cromo, molibdênio e cobre são particularmente importantes para as características de resistência à corrosão da liga, enquanto o titânio fornece estabilização.

Propriedades Mecânicas

Para tubo UNS N08825, os requisitos mecânicos dependem da especificação do produto aplicável e da condição fornecida. Um conjunto comumente referenciado de propriedades mínimas para tubo recozido inclui:

A especificação ASME/ASTM aplicável e a ordem de compra devem reger os valores finais de aceitação para o tubo fornecido. As informações publicadas do B163 identificam resistência à tração, limite de escoamento, alongamento e dureza entre as características mecânicas exigidas.

Inspeção e Testes

Para garantir o desempenho confiável em serviço de resfriador a seco, nossos tubos aletados extrudidos podem ser inspecionados tanto no estágio do tubo base quanto no estágio do tubo aletado acabado.

1. Análise Química

Identificação positiva de material e/ou análise química de laboratório podem ser realizadas para verificar a composição UNS N08825.

2. Teste de Tração

O teste de tração verifica:

• Resistência à tração
• Limite de escoamento
• Alongamento

Estes estão entre os requisitos mecânicos abordados pelo ASTM B163.

3. Teste de Dureza

O teste de dureza Rockwell pode ser realizado de acordo com a especificação aplicável.

4. Teste Hidrostático

O teste hidrostático pode ser especificado para identificar vazamentos ou defeitos de contenção de pressão no tubo base.

5. Teste Elétrico por Correntes Parasitas / Não Destrutivo

O exame elétrico não destrutivo pode ser aplicado para identificar descontinuidades em tubos de liga de níquel sem costura. As normas de tubos aplicáveis especificam requisitos e procedimentos de teste não destrutivo.

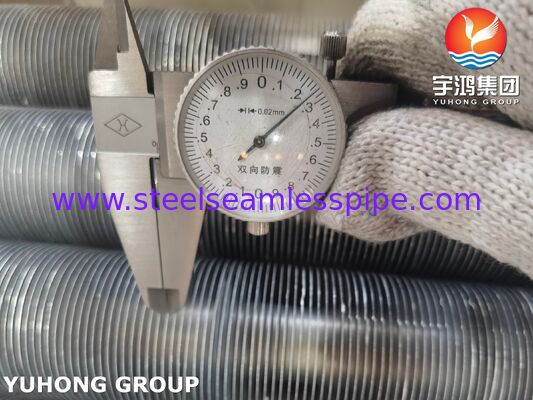

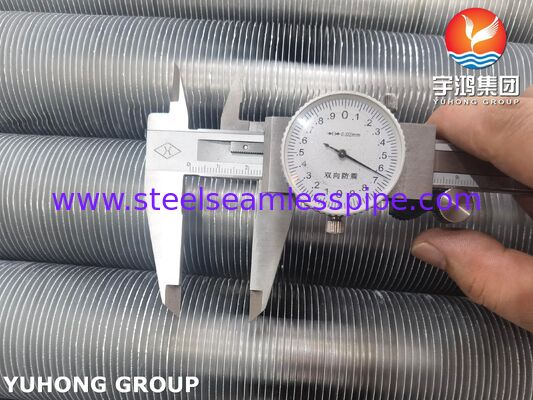

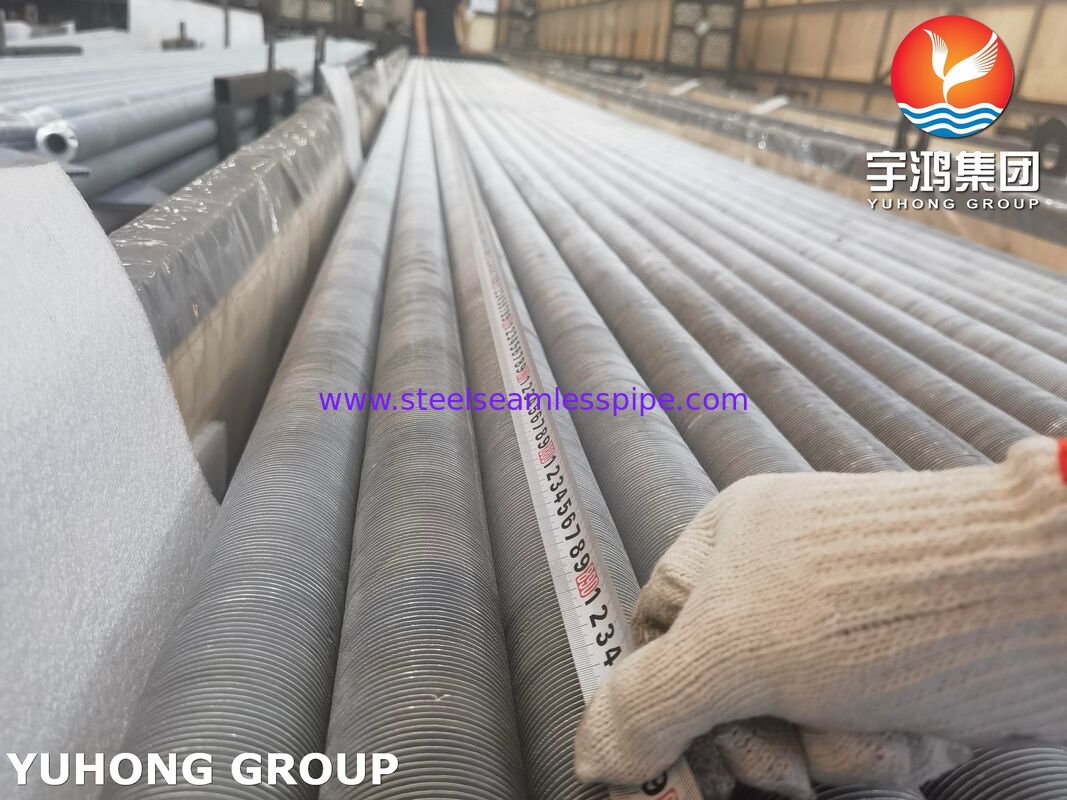

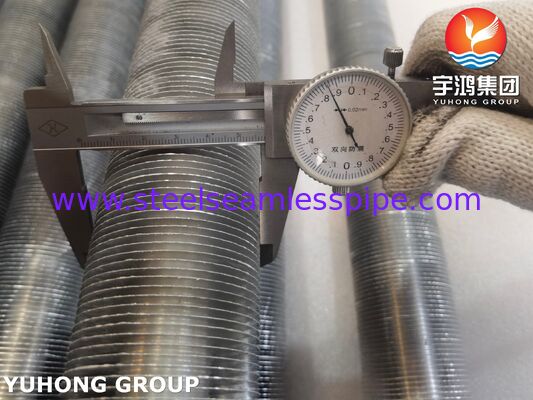

6. Inspeção Dimensional

Tubos acabados podem ser verificados quanto a:

• Diâmetro externo do tubo
• Espessura da parede
• Comprimento do tubo
• Diâmetro externo da aleta
• Altura da aleta
• Espessura da aleta
• Passo da aleta
• Concentricidade da aleta
• Retilinidade geral

7. Inspeção de Ligação / Contato da Aleta

O processo de extrusão e o conjunto acabado podem ser inspecionados para verificar o engajamento mecânico adequado entre a aleta de alumínio e o tubo base N08825.

8. Inspeção Visual e de Superfície

As superfícies do tubo e da aleta são examinadas quanto a defeitos visíveis, amassados, rachaduras, arranhões excessivos, deformação, danos nas aletas e outras anormalidades de fabricação.

9. Inspeção PMI

A Identificação Positiva de Material pode ser oferecida onde necessário para confirmar que o tubo base corresponde ao UNS N08825.

Processo de Fabricação

Nossa rota de fabricação típica é:

Tubo sem costura UNS N08825 → Inspeção de recebimento → Preparação da superfície → Montagem da luva de alumínio → Extrusão → Formação da aleta → Inspeção dimensional → Inspeção de ligação aleta/tubo → Corte → Inspeção final → Embalagem

O processo de extrusão é cuidadosamente controlado para obter geometria de aleta uniforme e contato próximo entre a aleta de alumínio e o tubo de liga de níquel.

Para grandes projetos de resfriadores a seco, a geometria da aleta pode ser personalizada de acordo com:

• Capacidade de transferência de calor necessária
• Queda de pressão do lado do ar
• Capacidade do ventilador
• Temperatura de projeto do ar
• Temperatura do fluido de processo
• Pressão do lado do tubo
• Arranjo do tubo
• Resistência à corrosão necessária
• Dimensões gerais do feixe

Vantagens de Nossos Tubos Aletados Extrudidos ASME SB163 N08825

Tubo base resistente à corrosão
O UNS N08825 fornece uma solução de liga de níquel para ambientes exigentes.

Alta eficiência de transferência de calor do lado do ar
Aletas extrudidas aumentam a área de superfície externa disponível para transferência de calor.

Forte contato aleta-tubo
O processo de extrusão fornece contato mecânico próximo entre a aleta e o tubo.

Design compacto do trocador de calor
Uma área de superfície efetiva maior permite alta capacidade de transferência de calor dentro de um feixe relativamente compacto.

Geometria personalizável
Diâmetro do tubo, espessura da parede, altura da aleta, passo, espessura e comprimento total podem ser fabricados de acordo com os requisitos do projeto.

Adequado para sistemas de resfriadores a seco projetados
Os tubos aletados podem ser incorporados em equipamentos de resfriamento a ar de tiragem forçada ou induzida.

Documentação de Qualidade

Mediante solicitação, o pacote de fornecimento pode incluir:

• Certificado de Teste de Material (MTC)
• Relatório de análise química
• Relatório de teste mecânico
• Relatório de inspeção dimensional
• Relatório de teste hidrostático
• Relatório de teste de correntes parasitas/NDT
• Relatório PMI
• Registro de inspeção dimensional da aleta
• Certificado de conformidade
• Documentação de inspeção de terceiros
• Lista de embalagem e registros de rastreabilidade

Os números de lote podem ser mantidos desde o tubo N08825 bruto até a produção do tubo aletado acabado para rastreabilidade do projeto.

Resumo da Especificação do Produto
