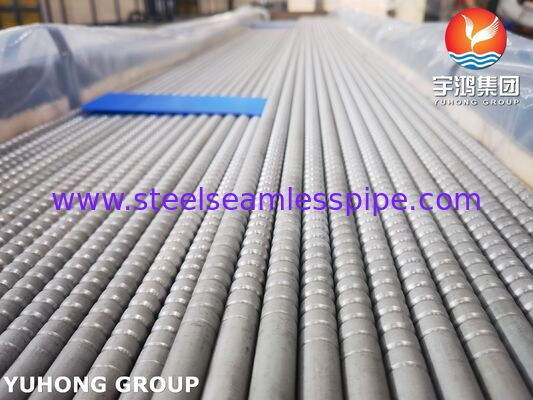

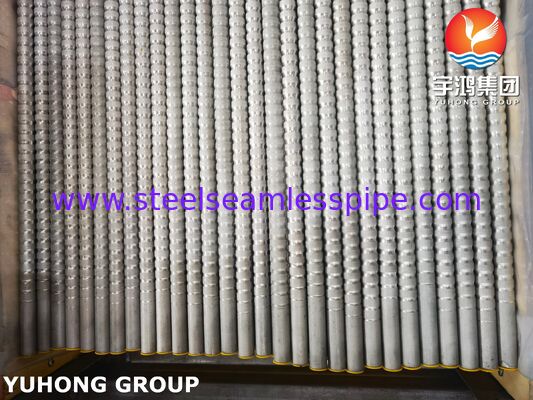

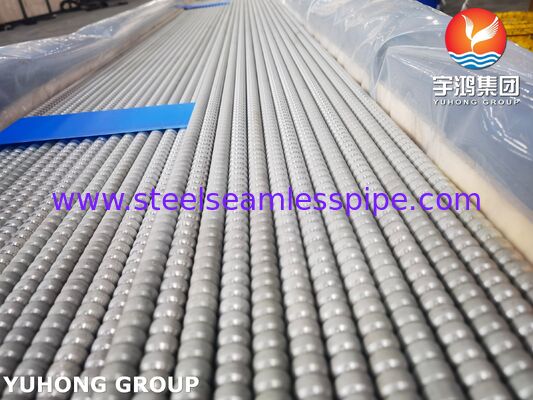

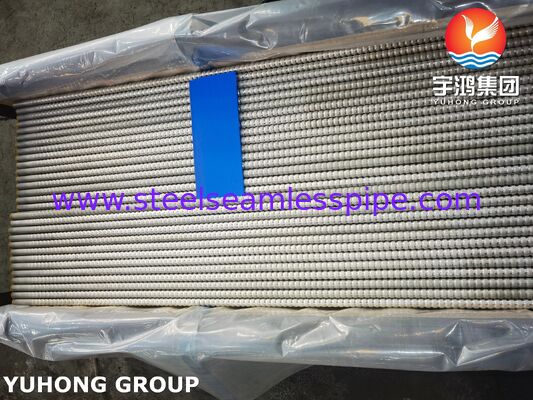

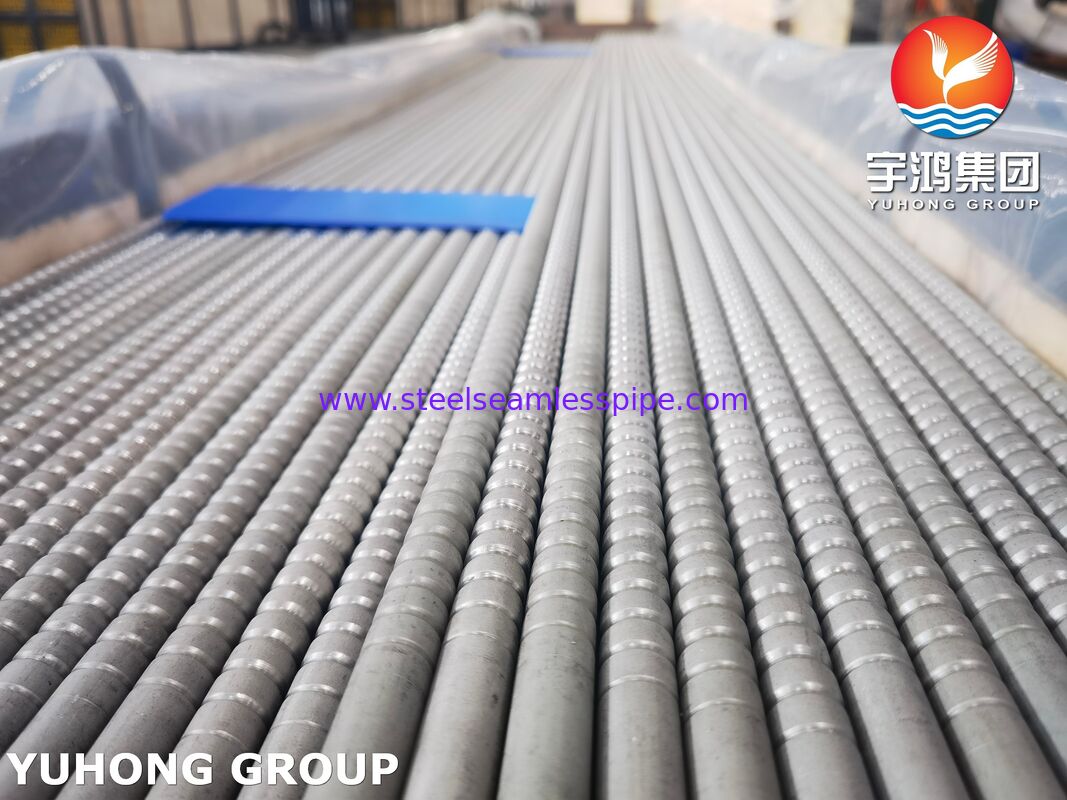

Tubos Corrugados para Condensadores – ASTM A269 TP316L
Visão Geral do Produto
Tubos corrugados ASTM A269 TP316L para condensadores são tubos de transferência de calor em aço inoxidável projetados para melhorar o desempenho térmico através de um perfil de tubo corrugado especialmente formado. Fabricados em aço inoxidável austenítico TP316L de baixo carbono, esses tubos combinam características aprimoradas de transferência de calor com forte resistência à corrosão, particularmente em aplicações que envolvem umidade, cloretos, produtos químicos de processo e fluidos de resfriamento contaminados.
A corrugação cria um padrão de fluxo turbulento em comparação com um tubo liso convencional. Isso pode aumentar a mistura de fluidos na parede do tubo, melhorar a eficiência da transferência de calor e permitir um projeto de trocador de calor ou condensador mais compacto quando devidamente projetado para as condições de operação.
O TP316L contém molibdênio e possui baixo teor de carbono, proporcionando melhor resistência à corrosão localizada em comparação com o aço inoxidável 304L convencional em muitos ambientes de serviço. A liga é, portanto, particularmente adequada para condensadores industriais, condensadores de processo químico, sistemas de resfriamento marítimo, equipamentos de refrigeração e outras aplicações de transferência de calor sensíveis à corrosão.
A ASTM A269/A269M abrange tubos de aço inoxidável austenítico sem costura e soldados com espessura de parede nominal e exige que o material seja fornecido em condição tratada termicamente. A norma também inclui testes mecânicos e testes elétricos não destrutivos ou testes hidrostáticos.
Principais Características
- Material: ASTM A269 TP316L / UNS S31603
- Tipo de tubo: Tubo corrugado de transferência de calor
- Fabricação: Tubo sem costura ou soldado, dependendo do projeto e especificação
- Tratamento térmico: Recozido em solução / tratado termicamente
- Excelente resistência à corrosão
- Melhor resistência à corrosão por pites relacionada a cloretos em comparação com o 304L padrão
- Aumento da turbulência e do desempenho de transferência de calor
- Adequado para serviço em condensadores e trocadores de calor
- Boa soldabilidade e conformabilidade
- Adequado para geometria de corrugação personalizada
- Disponível em comprimentos retos ou outras configurações de acordo com os requisitos do projeto
Aplicações Típicas
Os tubos corrugados ASTM A269 TP316L são particularmente adequados para:
1. Condensadores Industriais
Esses tubos podem ser usados em condensadores onde o vapor de processo deve ser convertido em líquido através de troca de calor indireta. A corrugação promove a turbulência do fluido e pode contribuir para a melhoria da transferência de calor.
As aplicações típicas incluem:
- Condensadores de processo
- Condensadores químicos
- Condensadores petroquímicos
- Condensadores de solvente
- Condensadores de vapor
- Condensadores de produto
2. Trocadores de Calor Químicos e Petroquímicos
O TP316L é frequentemente selecionado para equipamentos de transferência de calor expostos a ambientes de processo corrosivos. A combinação de baixo teor de carbono e molibdênio o torna adequado para muitas tarefas de processamento químico.
3. Resfriamento Marítimo e Relacionado à Água do Mar
O 316L é frequentemente considerado para equipamentos de resfriamento expostos a ambientes marítimos ou água contendo cloretos. No entanto, o serviço real com água do mar deve ser avaliado cuidadosamente, pois o 316L não é imune à corrosão localizada em condições severas de cloreto.
4. Condensadores de Refrigeração e HVAC
Tubos corrugados podem ser usados em sistemas de refrigeração e resfriamento industrial onde a transferência de calor aprimorada e equipamentos compactos são desejáveis.
5. Processamento de Alimentos, Bebidas e Farmacêuticos
A construção em aço inoxidável resistente à corrosão e a superfície limpa tornam o TP316L adequado para aplicações selecionadas de transferência de calor higiênica, sujeitas ao acabamento superficial e projeto sanitário exigidos.
6. Equipamentos de Dessalinização e Tratamento de Água
Os tubos podem ser considerados para aplicações selecionadas de transferência de calor em tratamento de água e dessalinização onde a química do fluido é compatível com o 316L.
Especificações Padrão
| Item |
Especificação Típica |
| Produto |
Tubos Corrugados para Condensadores |
| Material |
ASTM A269 TP316L |
| UNS |
S31603 |
| Tipo de Tubo |
Sem costura / Soldado |
| Condição de Fabricação |
Tratado termicamente |
| Forma do Tubo |
Corrugado |
| Diâmetro Externo |
Aprox. 6,35–127 mm |
| Espessura da Parede |
Aprox. 0,5–8,0 mm |
| Comprimento Padrão |
3.000–12.000 mm |
| Superfície |
Recozido, decapado, recozido brilhante ou personalizado |
| Condição da Extremidade |
Extremidade lisa / extremidade cortada / personalizada |
| Inspeção |
Dimensional, visual, química, mecânica e END |
| Certificação |
EN 10204 3.1 / 3.2 disponível mediante solicitação |
A especificação ASTM geralmente abrange tubos com espessuras de parede nominais de aproximadamente 0,020 pol. (0,51 mm) e acima, enquanto os tamanhos reais comercialmente fornecidos podem variar de acordo com a capacidade de fabricação e os requisitos de compra.
Dimensões Típicas de Tubos
As dimensões comuns de tubos de condensador podem incluir:
- 9,52 x 0,5 mm
- 12,7 x 0,6 mm
- 15,88 x 0,8 mm
- 19,05 x 1,0 mm
- 25,4 x 1,2 mm
- 31,75 x 1,5 mm
- 38,1 x 1,5–2,0 mm
- 50,8 x 1,5–2,5 mm
- 63,5 x 2,0–3,0 mm
- Outras dimensões de acordo com o projeto do condensador
Importante: Estes são intervalos de fabricação típicos, em vez de dimensões obrigatórias da ASTM A269. O diâmetro externo final, a espessura da parede, o passo da corrugação, a profundidade da corrugação, o comprimento e as tolerâncias devem ser confirmados em relação ao desenho do trocador de calor do cliente ou à especificação de compra.
Projeto da Corrugação
O perfil corrugado é projetado de acordo com a tarefa de transferência de calor e a queda de pressão exigidas.
Os parâmetros típicos de projeto incluem:
- Passo da corrugação
- Profundidade da corrugação
- Diâmetro externo do tubo
- Espessura da parede do tubo
- Comprimento corrugado
- Área de fluxo interna
- Área de transferência de calor externa
- Queda de pressão do lado do tubo
A corrugação pode gerar fluxo secundário e maior mistura de fluidos, potencialmente aumentando o coeficiente de transferência de calor em comparação com um tubo liso. O projeto final deve, portanto, equilibrar o aprimoramento da transferência de calor, a queda de pressão, as características de incrustação, a resistência mecânica e a fabricabilidade.
Para projetos de condensadores, podemos personalizar a geometria corrugada de acordo com:
- Carga térmica
- Meio de condensação
- Temperatura da água de resfriamento
- Pressão de projeto
- Temperatura de projeto
- Taxa de fluxo
- Queda de pressão permitida
- Fator de incrustação
- Arranjo da placa de tubo
Composição Química ASTM A269 TP316L
Os requisitos químicos típicos para ASTM A269 TP316L são:
| Elemento |
Requisito, % em peso |
| Carbono (C) |
≤ 0,035 |
| Manganês (Mn) |
≤ 2,00 |
| Silício (Si) |
≤ 1,00 |
| Fósforo (P) |
≤ 0,045 |
| Enxofre (S) |
≤ 0,030 |
| Cromo (Cr) |
16,0–18,0 |
| Níquel (Ni) |
10,0–15,0 |
| Molibdênio (Mo) |
2,0–3,0 |
| Ferro (Fe) |
Balance |
Esses limites são consistentes com os requisitos da liga ASTM A269 TP316L. Para tubos de pequeno diâmetro ou parede fina que requerem muitas passagens de laminação, a ASTM A269 inclui uma disposição específica de carbono.
O teor de molibdênio de 2–3% é uma característica importante do TP316L porque melhora a resistência à corrosão localizada em muitos ambientes contendo cloreto.
Propriedades Mecânicas
Os requisitos mecânicos mínimos típicos para tubos ASTM A269 TP316L incluem:
| Propriedade |
Requisito Mínimo / Máximo |
| Resistência à Tração |
≥ 485 MPa |
| Resistência ao Escoamento, Offset de 0,2% |
≥ 170 MPa |
| Alongamento |
≥ 35% |
| Dureza |
≤ 90 HRB / aproximadamente 192 HBW |
A liga TP316L de baixo carbono oferece boa ductilidade e características de conformação, mantendo a resistência à corrosão esperada da família 316 de aços inoxidáveis.
Processo de Fabricação
Nossa rota típica de fabricação para tubos de condensador corrugados TP316L inclui:
Seleção de Matéria-Prima → Formação do Tubo → Processamento de Soldagem/Sem Costura → Tratamento Térmico → Tratamento de Superfície → Formação da Corrugação → Dimensionamento → Corte → Inspeção → Limpeza → Embalagem
Para tubos soldados, a costura de solda é cuidadosamente controlada antes que o tubo passe pelas operações subsequentes de conformação e corrugação.
O processo de corrugação é controlado para manter a consistência de:
- Passo da corrugação
- Profundidade da corrugação
- Diâmetro do tubo
- Integridade da parede
- Retilinidade
- Qualidade da superfície
O tratamento térmico em solução é usado para obter a condição metalúrgica e a resistência à corrosão exigidas do tubo de aço inoxidável.
Testes e Inspeção
O controle de qualidade é realizado de acordo com a ASTM A269 e a especificação de compra aplicável.
1. Análise Química
A identificação positiva do material e a análise química verificam a composição do TP316L, incluindo:
Um certificado de teste de laminação pode ser fornecido com o envio.
2. Teste de Tração
O teste de tração verifica:
- Resistência à tração
- Resistência ao escoamento
- Alongamento
Os requisitos mecânicos são verificados em relação aos requisitos da liga ASTM A269 aplicável.
3. Teste de Dureza
O teste de dureza confirma que o tubo acabado permanece dentro do limite de dureza especificado.
4. Teste Hidrostático
O teste hidrostático pode ser realizado para verificar a integridade da pressão e detectar vazamentos.
A ASTM A269 exige que cada tubo passe por um teste elétrico não destrutivo ou um teste hidrostático, sujeito aos requisitos aplicáveis e condições de pedido.
5. Teste de Corrente de Foucault / Eletromagnético
O exame de corrente de Foucault pode ser usado como um método não destrutivo para detectar descontinuidades em tubos de aço inoxidável. A ASTM E426 fornece a prática para exame eletromagnético de produtos tubulares sem costura e soldados feitos de aços inoxidáveis austeníticos e ligas semelhantes.
6. Teste de Achatamento
Para tubos soldados aplicáveis, a inspeção de achatamento/achatamento reverso pode ser usada para avaliar a integridade do tubo e da solda.
7. Teste de Alargamento
Quando aplicável, o teste de alargamento avalia a ductilidade e a qualidade de conformação do tubo.
8. Inspeção Dimensional
Cada lote de produção pode ser verificado quanto a:
- Diâmetro externo
- Espessura da parede
- Passo da corrugação
- Profundidade da corrugação
- Comprimento
- Retilinidade
- Condição da extremidade
9. Inspeção Visual
A superfície do tubo é inspecionada quanto a:
- Rachaduras
- Arranhões
- Pites
- Defeitos superficiais
- Danos na corrugação
- Anormalidades de soldagem
10. Inspeção PMI
A Identificação Positiva de Material pode ser fornecida para projetos que exigem verificação adicional do material TP316L.
Acabamento Superficial
As condições de superfície disponíveis podem incluir:
- Recozido e decapado
- Recozido brilhante
- Polido mecanicamente
- Eletropolido
- Acabamento superficial personalizado
Para aplicações em condensadores e processos, a condição de superfície apropriada deve ser selecionada de acordo com o fluido, método de limpeza, tendência de incrustação e requisitos de higiene.
Vantagens dos Tubos Corrugados ASTM A269 TP316L
Transferência de Calor Aprimorada
A geometria corrugada promove turbulência e mistura de fluidos, o que pode melhorar o desempenho da transferência de calor.
Resistência à Corrosão
O TP316L oferece melhor resistência a muitos ambientes corrosivos do que o aço inoxidável 304/304L convencional.
Liga de Baixo Carbono
O baixo teor de carbono ajuda a reduzir o risco de sensibilização e a corrosão intergranular associada após soldagem ou exposição térmica.
Projeto Compacto de Trocador de Calor
A transferência de calor aprimorada pode permitir que os projetistas alcancem a carga térmica necessária com uma superfície de transferência de calor mais compacta.
Boa Conformabilidade
O TP316L oferece boa ductilidade, tornando-o adequado para processos de conformação de tubos e corrugação.
Construção Personalizável
As dimensões dos tubos e os parâmetros de corrugação podem ser fabricados de acordo com os requisitos de projeto do condensador.
Por Que Escolher Nossos Tubos Corrugados ASTM A269 TP316L?
Fabricamos tubos corrugados de transferência de calor com foco em consistência dimensional, integridade do tubo, resistência à corrosão e desempenho confiável de transferência de calor.
Nossa capacidade de produção suporta personalização de:
- Diâmetro do tubo
- Espessura da parede
- Passo da corrugação
- Profundidade da corrugação
- Comprimento do tubo
- Acabamento superficial
- Preparação da extremidade
- Requisitos de teste
- Certificação de material
Para fabricantes de condensadores e empreiteiros EPC, podemos fabricar tubos de acordo com desenhos do cliente, especificações técnicas e requisitos ASTM aplicáveis.
Indústrias típicas: processamento químico, petroquímico, petróleo e gás, refrigeração, HVAC, engenharia marítima, tratamento de água, dessalinização, processamento de alimentos, processamento farmacêutico e recuperação de calor industrial.
Resumo do Produto
Tubos Corrugados para Condensadores – ASTM A269 TP316L fornecem uma combinação de características aprimoradas de transferência de calor, resistência à corrosão, construção em aço inoxidável de baixo carbono e geometria corrugada personalizável.
São particularmente adequados para aplicações em condensadores e trocadores de calor onde tubos lisos convencionais podem não fornecer o equilíbrio desejado entre desempenho térmico, compacidade do equipamento e resistência à corrosão.
Para aplicações exigentes, as dimensões dos tubos e a geometria da corrugação devem ser selecionadas com base no projeto térmico e mecânico completo, em vez de apenas pelo tamanho do tubo.
