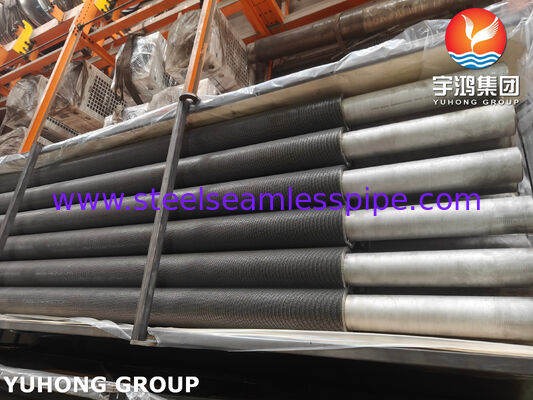

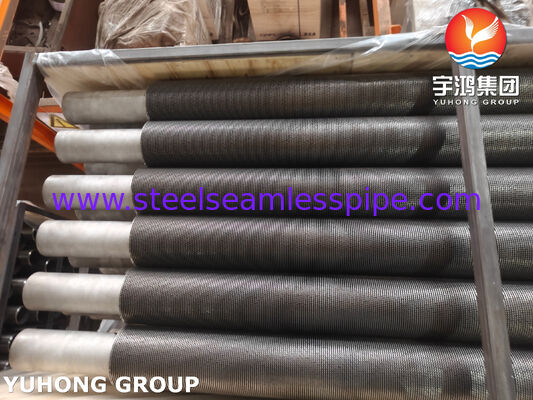

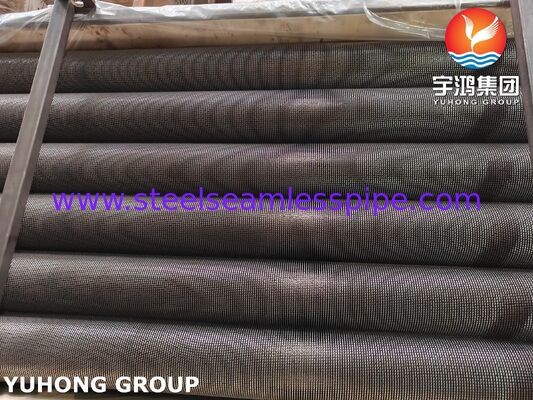

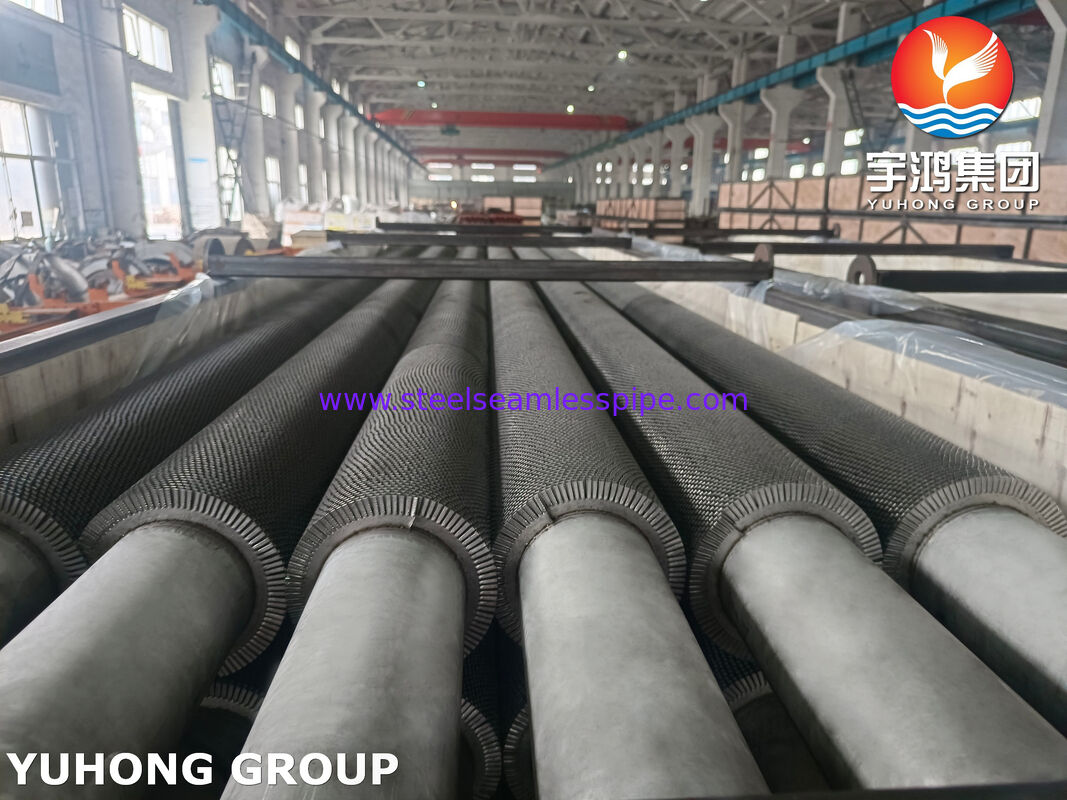

Tubos Aletados Serrilhados ASTM A312 TP304H para Fabricantes de HRSG
Visão Geral do Produto
Os tubos aletados serrilhados ASTM A312 TP304H são tubos de transferência de calor em aço inoxidável para alta temperatura desenvolvidos para Geradores de Vapor por Recuperação de Calor (HRSGs), caldeiras de recuperação de calor residual, trocadores de calor industriais e outros sistemas térmicos exigentes.
O TP304H é um grau de aço inoxidável austenítico com maior teor de carbono do que o TP304 padrão. Essa composição é destinada ao serviço em temperaturas elevadas e fornece uma combinação de resistência a altas temperaturas, resistência à oxidação, resistência à corrosão e boa soldabilidade quando devidamente processado.
O projeto com aletas serrilhadas aumenta a superfície externa de transferência de calor enquanto gera turbulência no lado do gás. Isso possibilita a recuperação eficiente de calor dos gases de escape quentes sem exigir um feixe de transferência de calor excessivamente grande. Para fabricantes de HRSG, essas características tornam os tubos aletados serrilhados TP304H adequados para aplicações em que a eficiência térmica, a durabilidade, o projeto compacto do equipamento e a resistência à oxidação em temperaturas elevadas são importantes.
Por que os Tubos Aletados Serrilhados TP304H são Usados em HRSGs
Em um HRSG, o gás de escape quente de uma turbina a gás passa através de feixes de tubos de transferência de calor. A água ou o vapor no lado dos tubos absorve o calor do gás de escape.
Um tubo liso convencional possui área superficial externa limitada. As aletas serrilhadas aumentam significativamente a área efetiva de transferência de calor do lado do gás, permitindo que o projetista do HRSG obtenha a carga térmica necessária com um arranjo de tubos mais compacto.
ASTM A312 TP304H é particularmente atraente para seções selecionadas de alta temperatura, pois sua construção em aço inoxidável oferece melhor resistência à oxidação e corrosão do que os tubos aletados convencionais de aço-carbono.
As aplicações típicas incluem:
- Seções de transferência de calor de HRSG
- Caldeiras de recuperação de calor residual
- Recuperação de calor de gases de escape de turbinas a gás
- Seções de economizadores de alta temperatura
- Unidades de recuperação de calor industrial
- Trocadores de calor gás-água
- Trocadores de calor gás-vapor
- Equipamentos de recuperação de calor petroquímicos
- Recuperação de calor de processos de refinaria
- Caldeiras industriais de alta temperatura
Construção do Produto
Nossos tubos aletados serrilhados podem ser fabricados usando um processo de soldagem por resistência de alta frequência, no qual a fita de aleta contínua é enrolada helicoidalmente ao redor do tubo-base e soldada à superfície do tubo.
A aleta é então conformada mecanicamente em uma configuração serrilhada ou segmentada.
Esta construção proporciona:
- Aumento da área externa de transferência de calor
- Melhor turbulência no lado do gás
- Forte fixação aleta-tubo
- Boa resistência à ciclagem térmica
- Transferência de calor eficiente em aplicações do lado do gás
- Risco reduzido de separação da aleta durante a operação
- Configuração flexível do feixe tubular
Para aplicações em HRSG, o tubo exato, a aleta, o passo, a altura e a espessura devem ser selecionados de acordo com a temperatura do gás, condições de vapor/água, perda de carga, ambiente corrosivo e capacidade de transferência de calor necessária.
Faixa Comum de Dimensões
As dimensões podem ser personalizadas de acordo com o projeto térmico e mecânico do fabricante do HRSG.
Tubo-Base
| Parâmetro |
Faixa Comum |
| Diâmetro Externo |
25–63,5 mm |
| Espessura da Parede |
2,0–6,0 mm |
| Comprimento do Tubo |
3.000–15.000 mm |
| Comprimento de tubo típico |
6.000–12.000 mm |
Aleta Serrilhada
| Parâmetro |
Faixa Comum |
| Altura da Aleta |
8–25 mm |
| Espessura da Aleta |
0,8–2,5 mm |
| Passo da Aleta |
2,5–8 mm |
| Densidade de Aletas |
125–400 aletas/m |
| Material da Aleta |
Aço inoxidável ou liga compatível |
| Tipo de Aleta |
Aleta espiral serrilhada / segmentada |
Estas são faixas de fabricação típicas e não requisitos dimensionais fixos da ASTM. As dimensões finais podem ser produzidas de acordo com os desenhos de projeto de HRSG e cálculos de transferência de calor do cliente.
Composição Química do ASTM A312 TP304H
Os seguintes valores representam os requisitos químicos comumente especificados para o ASTM A312 TP304H. A edição aplicável da especificação de compra deve sempre reger o certificado final do material.
| Elemento |
Requisito Típico, % em peso |
| Carbono (C) |
0,04–0,10 |
| Manganês (Mn) |
≤ 2,00 |
| Silício (Si) |
≤ 1,00 |
| Fósforo (P) |
≤ 0,045 |
| Enxofre (S) |
≤ 0,030 |
| Cromo (Cr) |
18,0–20,0 |
| Níquel (Ni) |
8,0–11,0 |
| Ferro (Fe) |
Balanço |
Os teores relativamente elevados de cromo e níquel proporcionam a estrutura austenítica de aço inoxidável e a resistência à corrosão/oxidação associadas à família 304.
Propriedades Mecânicas
Os requisitos mecânicos mínimos típicos para o ASTM A312 TP304H incluem:
| Propriedade |
Requisito |
| Resistência à Tração |
≥ 515 MPa |
| Limite de Escoamento, offset de 0,2% |
≥ 205 MPa |
| Alongamento |
≥ 35% |
As propriedades reais devem ser confirmadas com relação à edição aplicável da ASTM A312/A312M e à especificação do projeto do comprador.
Para serviços em HRSG, os requisitos de propriedades mecânicas devem ser considerados em conjunto com temperatura de projeto, pressão, exposição à fluência, ciclagem térmica e condições de corrosão.
Processo de Fabricação
Nossos tubos aletados serrilhados TP304H podem ser fabricados por meio do seguinte processo controlado:
1. Preparação do Tubo-Base
Os tubos de aço inoxidável ASTM A312 TP304H são inspecionados quanto à precisão dimensional, condição de superfície e identificação do material.
2. Preparação da Fita da Aleta
A fita de aleta de aço inoxidável é cortada na largura e espessura especificadas e preparada para a soldagem contínua.
3. Soldagem por Alta Frequência
A fita da aleta é enrolada helicoidalmente ao redor do tubo enquanto a energia elétrica de alta frequência produz aquecimento localizado na interface aleta-tubo. Aplica-se pressão para criar uma união metalúrgica contínua.
4. Serrilhamento
A aleta espiral contínua é serrilhada mecanicamente para criar o perfil segmentado necessário.
5. Conformação e Calibração da Aleta
A geometria, o passo, a altura e o alinhamento da aleta são controlados para atender às especificações do cliente.
6. Acabamento
As extremidades dos tubos são limpas e finalizadas de acordo com os requisitos do fabricante do HRSG.
7. Inspeção
Inspeções dimensionais, visuais, de material e de solda/fixação são realizadas antes da liberação final.
Testes e Inspeção
O controle de qualidade é particularmente importante para tubos aletados de HRSG porque eles operam sob carga térmica contínua e repetidas variações de temperatura.
Dependendo da especificação de compra, a inspeção pode incluir:
Análise Química
A Identificação Positiva de Material (PMI) ou análise química laboratorial pode ser realizada para verificar o grau do material TP304H.
Ensaio de Tração
O ensaio de tração verifica o limite de escoamento, a resistência à tração e o alongamento.
Teste Hidrostático
O tubo-base pode ser testado hidrostaticamente de acordo com os requisitos aplicáveis da ASTM A312 e as especificações do comprador.
Ensaio por Correntes Parasitas (Eddy Current)
O exame por correntes parasitas pode detectar certas descontinuidades superficiais e subsuperficiais no tubo.
Ensaio por Ultrassom
O ensaio por ultrassom (UT) pode ser especificado para o exame da parede do tubo ou da área soldada, dependendo dos requisitos do projeto.
Inspeção de União Aleta-Tubo
A fixação da aleta é inspecionada quanto à continuidade, qualidade da união e potenciais áreas de soldagem incompleta.
Inspeção Visual
A superfície do tubo, a geometria da aleta, a aparência da solda e as extremidades dos tubos são inspecionadas visualmente.
Inspeção Dimensional
As medições típicas incluem:
- Diâmetro externo do tubo
- Espessura da parede
- Comprimento do tubo
- Altura da aleta
- Espessura da aleta
- Passo da aleta
- Densidade de aletas
- Alinhamento aleta-tubo
- Comprimento aletado total
Vantagens para Fabricantes de HRSG
Alta Área de Superfície de Transferência de Calor
As aletas serrilhadas aumentam substancialmente a área externa de transferência de calor em comparação com tubos lisos.
Transferência de Calor Otimizada no Lado do Gás
A geometria interrompida da aleta promove turbulência e melhora a transferência de calor do lado do gás.
Resistência à Corrosão do Aço Inoxidável
O TP304H oferece resistência significativamente maior a muitos ambientes corrosivos e oxidantes do que materiais tubulares comuns de aço-carbono.
Capacidade para Altas Temperaturas
O TP304H é destinado a aplicações em temperaturas elevadas nas quais o material deve manter propriedades mecânicas úteis.
Forte Fixação da Aleta
A construção soldada por alta frequência fornece uma conexão aleta-tubo contínua e mecanicamente robusta.
Projeto Compacto de HRSG
Uma maior área de transferência de calor pode ajudar os engenheiros a alcançar o desempenho térmico necessário dentro de uma superfície de transferência de calor compacta.
Adequado para Ciclagem Térmica
Uma estrutura de aletas soldadas devidamente projetada e fabricada pode suportar os ciclos repetidos de aquecimento e resfriamento associados à operação de HRSGs.
Aplicações
Os tubos aletados serrilhados ASTM A312 TP304H são projetados principalmente para:
- Geradores de Vapor por Recuperação de Calor (HRSGs)
- Usinas termelétricas de ciclo combinado
- Caldeiras de recuperação de calor residual
- Sistemas de exaustão de turbinas a gás
- Sistemas de cogeração industrial
- Recuperação de calor de processo
- Recuperação de calor em refinarias
- Plantas petroquímicas
- Instalações de processamento químico
- Trocadores de calor a gás de alta temperatura
- Caldeiras industriais
- Sistemas de recuperação de energia
Configuração de Fornecimento Recomendada para HRSG
Para fabricantes de HRSG, podemos fabricar tubos aletados serrilhados de acordo com os requisitos específicos do projeto, incluindo:
Tubo-base: ASTM A312 TP304H
Tipo de aleta: Aleta espiral serrilhada
Fixação da aleta: Soldada por alta frequência
Material da aleta: Aço inoxidável / liga especificada pelo projeto
Comprimento do tubo: Especificada pelo cliente
Passo da aleta: Especificada pelo cliente
Altura da aleta: Especificada pelo cliente
Espessura da aleta: Especificada pelo cliente
Inspeção: Conforme os requisitos ASTM, ASME e do comprador
Documentação: Certificado de Teste de Material, relatório de inspeção dimensional e registros aplicáveis de END/testes
As dimensões finais do tubo e da aleta devem sempre ser estabelecidas a partir do projeto térmico do HRSG, projeto mecânico e especificação aplicável do projeto, em vez de selecionar dimensões exclusivamente a partir de uma tabela de tamanhos padrão.
Garantia de Qualidade
Para aplicações em HRSG, cada lote de produção pode ser fornecido com documentação de rastreabilidade cobrindo:
- Número da corrida
- Grau do material
- Composição química
- Resultados de testes mecânicos
- Dimensões do tubo
- Dimensões da aleta
- Inspeção de solda/fixação da aleta
- Resultados de END quando especificado
- Resultados de teste hidrostático quando especificado
- Inspeção visual
- Registros de inspeção final
- Certificado de Teste de Material (MTC)
Esta rastreabilidade ajuda os fabricantes de HRSG a integrar os tubos em seus sistemas de controle de qualidade e documentação de equipamentos sob pressão.
