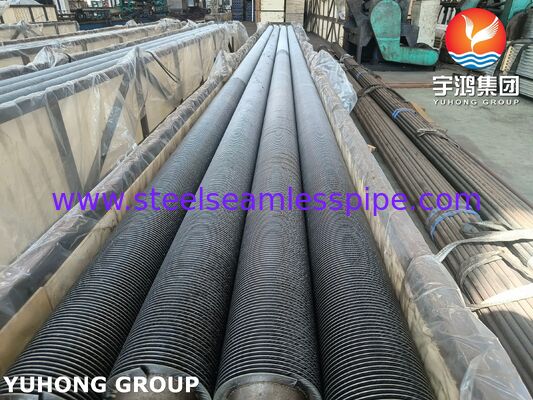

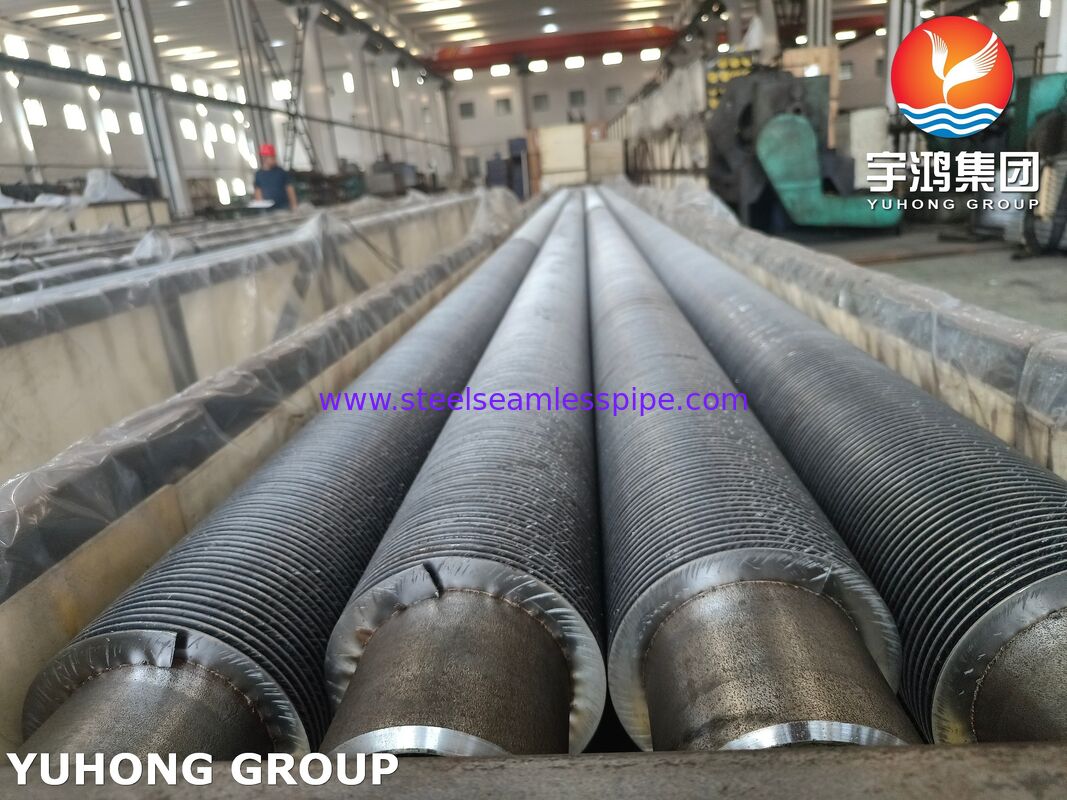

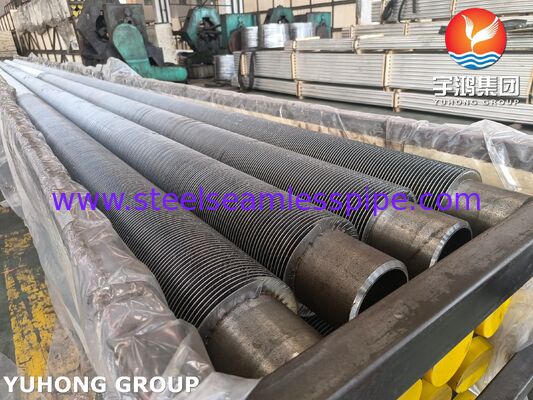

Tubos Aletados Soldados por Alta Frequência ASTM A335 P22 para Economizadores
Visão Geral do Produto
Tubos aletados soldados por alta frequência ASTM A335 P22 são tubos de transferência de calor projetados para economizadores de alta temperatura, seções de recuperação de calor de caldeiras, sistemas HRSG e equipamentos industriais de recuperação de calor residual. Fabricados com umtubo de aço liga P22 e aletas soldadas continuamente, esses tubos fornecem uma área de superfície de transferência de calor externa substancialmente maior do que tubos lisos, mantendo um desempenho mecânico e térmico confiável sob condições operacionais exigentes.
ASTM A335 P22 é um aço liga de cromo-molibdênio contendo aproximadamente2,25% de cromo e 1% de molibdênio. Sua resistência em alta temperatura, resistência à oxidação e resistência à degradação térmica o tornam particularmente adequado para aplicações em caldeiras e recuperação de calor onde tubos de aço carbono convencionais podem não fornecer capacidade de temperatura suficiente.
O processo de soldagem por alta frequência cria uma ligação metalúrgica contínua entre a fita da aleta e a superfície do tubo. Isso proporciona transferência de calor eficiente do gás de combustão quente para o fluido de trabalho dentro do tubo, mantendo boa resistência à vibração e ciclos térmicos repetidos.
Para aplicações em economizadores, os tubos aletados P22 HFW são usados principalmente para recuperar calor sensível do gás de exaustão da caldeira e transferi-lo para a água de alimentação ou outro fluido de processo. Isso reduz o consumo de combustível, melhora a eficiência da caldeira e diminui a temperatura do gás de exaustão descarregado.
Por que usar Tubos Aletados P22 HFW em Economizadores?
O desempenho da transferência de calor do economizador depende muito da área de superfície disponível e da temperatura do gás de combustão. Um tubo aletado aumenta a área de transferência de calor externa sem exigir um aumento proporcional no comprimento do tubo ou na pegada do equipamento.
A combinação dematerial do tubo ASTM A335 P22 + construção de aletas soldadas por alta frequência oferece várias vantagens:
- Capacidade de serviço em alta temperatura
- Melhor resistência à oxidação e degradação térmica
- Alta área de transferência de calor externa
- Transferência de calor eficiente do lado do gás
- Forte fixação da aleta ao tubo
- Boa resistência a ciclos térmicos
- Adequado para gás de combustão de caldeira em alta temperatura
- Projeto compacto de economizador
- Melhoria da eficiência de recuperação de calor
- Longa vida útil quando projetado e operado corretamente
O P22 é especialmente útil em seções de economizador expostas a temperaturas de gás de combustão relativamente altas ou condições térmicas severas.
Aplicações Típicas
Os tubos aletados HFW ASTM A335 P22 são usados principalmente em:
1. Economizadores de Caldeiras
Esta é a aplicação principal. Os tubos aletados recuperam calor do gás de combustão da caldeira e o utilizam para pré-aquecer a água de alimentação da caldeira antes que a água entre no sistema de geração de vapor.
2. Equipamentos de Recuperação de Calor HRSG
Tubos aletados P22 podem ser usados em seções selecionadas de recuperação de calor de alta temperatura degeradores de vapor de recuperação de calor (HRSGs) onde é necessária tubulação de aço liga em alta temperatura.
3. Caldeiras de Recuperação de Calor Residual
Instalações industriais podem usar tubos aletados HFW P22 para recuperar energia de fluxos de exaustão quentes gerados por fornos, equipamentos de processo, motores, turbinas e outros sistemas de alta temperatura.
4. Caldeiras de Usinas de Energia
São adequados para seções de transferência de calor em equipamentos de geração de energia utilitária e industrial onde são necessárias resistência em alta temperatura e recuperação de calor confiável.
5. Recuperação de Calor de Processos Industriais
As aplicações incluem refinarias, petroquímicas, químicas, metalúrgicas e outras plantas industriais que requerem recuperação de calor de gases de exaustão quentes.
Construção Típica
Um tubo aletado P22 HFW geralmente consiste em:
Tubo de aço liga P22 → aleta soldada por alta frequência → superfície de transferência de calor aletada contínua
A aleta é soldada continuamente à parede externa do tubo usando um processo de soldagem por resistência elétrica de alta frequência. Ao contrário de arranjos de aletas montados mecanicamente, a conexão soldada fornece um caminho de transferência de calor forte e contínuo entre o tubo e a aleta.
Dependendo do projeto do economizador, os clientes podem especificar diferentes combinações de:
- Diâmetro externo do tubo
- Espessura da parede do tubo
- Altura da aleta
- Espessura da aleta
- Passo da aleta
- Configuração da aleta
- Comprimento aletado

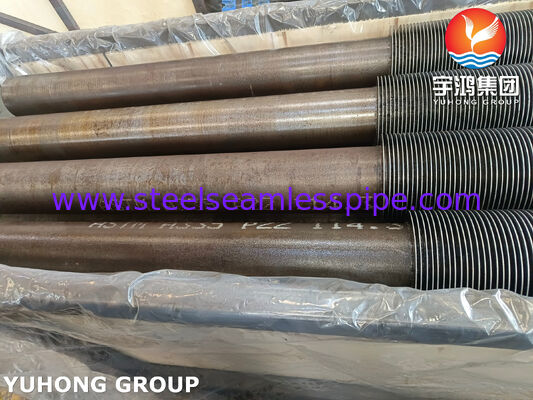

- Extremidades do tubo nuas
- Material da aleta
- Material do tubo
- Requisitos de soldagem aleta-tubo
Faixa Típica de Tamanho de Tubo
As dimensões finais devem ser sempre estabelecidas de acordo com o projeto térmico do economizador, requisitos de pressão, velocidade do gás, condições de incrustação e especificação do projeto aplicável.
As dimensões típicas do tubo incluem:
| Parâmetro |
Faixa Comum |
| Diâmetro externo do tubo |
25–76 mm |
| Espessura da parede do tubo |
2,5–8,0 mm |
| Comprimento aletado |
1.000–12.000 mm |
| Altura da aleta |
8–30 mm |
| Espessura da aleta |
0,8–2,5 mm |
| Passo da aleta |
2,5–12 mm |
| Extremidades do tubo nuas |
50–300 mm ou conforme desenho |
Diâmetros de tubo comuns como25,4 mm, 31,8 mm, 38,1 mm, 44,5 mm, 50,8 mm, 57 mm e 63,5 mmpodem ser fabricados dependendo do projeto do economizador do cliente.
Esses valores são faixas de fabricação representativas, em vez de requisitos dimensionais fixos da ASTM A335. As dimensões exatas do tubo e da aleta devem ser confirmadas com o desenho de engenharia aprovado e a especificação de compra.
Composição Química ASTM A335 P22
ASTM A335 P22 é uma classe de aço liga ferrítico contendo cromo e molibdênio para serviço em alta temperatura.
| Elemento |
Requisito Típico ASTM A335 P22, % em peso |
| Carbono (C) |
0,05–0,15 |
| Manganês (Mn) |
0,30–0,60 |
| Fósforo (P) |
≤0,025 |
| Enxofre (S) |
≤0,025 |
| Silício (Si) |
≤0,50 |
| Cromo (Cr) |
1,90–2,60 |
| Molibdênio (Mo) |
0,87–1,13 |
O teor de cromo melhora a resistência à oxidação e corrosão em alta temperatura, enquanto o molibdênio contribui para a resistência em alta temperatura e resistência à fluência.
A composição química mostrada acima deve ser verificada contra a edição aplicável deASTM A335/A335M e o certificado de material específico fornecido com o produto.
Propriedades Mecânicas do ASTM A335 P22
Os requisitos mecânicos mínimos típicos para ASTM A335 P22 incluem:
| Propriedade |
Requisito |
| Resistência à tração |
≥415 MPa |
| Limite de escoamento |
≥205 MPa |
| Alongamento |
≥30% |
As propriedades mecânicas reais podem exceder os valores mínimos especificados, dependendo das condições de fabricação e tratamento térmico.
Para aplicações em economizadores, o desempenho do material em alta temperatura é particularmente importante porque o tubo é exposto a flutuações de temperatura e pressão enquanto transfere calor do gás de combustão para o fluido interno.
Processo de Soldagem por Alta Frequência
A fita da aleta é fixada continuamente ao tubo P22 usando um processo de soldagem por alta frequência.
Durante a soldagem, a corrente elétrica de alta frequência produz aquecimento localizado na interface aleta-tubo. A pressão é então aplicada para estabelecer uma conexão soldada contínua.
O processo de fabricação normalmente envolve:
- Preparação do tubo P22
- Limpeza da superfície
- Preparação da fita da aleta
- Enrolamento helicoidal da aleta
- Aquecimento por alta frequência
- Soldagem contínua sob pressão
- Controle dimensional
- Inspeção da ligação aleta-tubo
- Endireitamento e acabamento final
- Inspeção e teste
- Marcação e embalagem
Parâmetros de soldagem corretos são essenciais porque o excesso de entrada de calor pode afetar negativamente o material do tubo, enquanto a entrada de calor insuficiente pode resultar em ligação inadequada da aleta.
Inspeção e Testes
O controle de qualidade deve abranger tanto otubo ASTM A335 P22 quanto aestrutura de aletas soldadas por alta frequência.
Dependendo da especificação de compra e aplicação, os testes podem incluir:
Análise Química
Identificação positiva de material ou análise química de laboratório podem ser usadas para verificar a composição da liga P22.
Teste de Tração
O teste de tração verifica a resistência à tração, limite de escoamento e alongamento em relação à especificação de material aplicável.
Teste de Dureza
O teste de dureza pode ser realizado para verificar a condição do material e a consistência do tratamento térmico.
Teste Hidrostático ou de Pressão
O tubo pode ser submetido a teste hidrostático de acordo com a especificação ASTM aplicável, requisitos do projeto ou especificação do comprador.
Teste de Correntes Parasitas
O exame por correntes parasitas pode ser usado para detectar certas descontinuidades superficiais e próximas à superfície no tubo.
Teste Ultrassônico
O exame ultrassônico pode ser especificado para detectar descontinuidades internas ou volumétricas no material do tubo ou na região da solda.
Inspeção da Solda Aleta-Tubo
A conexão da aleta soldada deve ser examinada quanto à continuidade, qualidade da ligação, subcorte, irregularidade excessiva da solda, separação e outros defeitos.
Inspeção Dimensional
As dimensões importantes incluem:
- Diâmetro externo do tubo
- Espessura da parede
- Comprimento aletado
- Altura da aleta
- Espessura da aleta
- Passo da aleta
- Retilinidade do tubo
- Comprimento da extremidade nua
- Comprimento total
Inspeção Visual
O tubo acabado deve ser examinado visualmente quanto a danos superficiais, deformação da aleta, soldagem incompleta, trincas, corrosão, oxidação excessiva e outros defeitos de fabricação.
Os requisitos de teste devem ser acordados antes da produção, pois o plano de inspeção aplicável depende da especificação do projeto do cliente e do código regente.
Vantagens dos Tubos de Economizador HFW ASTM A335 P22
Alta Eficiência de Transferência de Calor
As aletas soldadas aumentam a área de transferência de calor externa, permitindo que o economizador transfira mais calor em uma instalação relativamente compacta.
Desempenho em Alta Temperatura
O aço cromo-molibdênio P22 oferece melhor desempenho em alta temperatura do que muitas classes de tubos de aço carbono convencionais.
Forte Fixação da Aleta
A soldagem contínua por alta frequência cria uma conexão confiável entre a aleta e o tubo, melhorando a eficiência da transferência de calor e a resistência à vibração mecânica.
Pegada Reduzida do Equipamento
A área de superfície aumentada do tubo aletado permite que os projetistas alcancem a carga de transferência de calor necessária com um banco de tubos mais compacto.
Adequado para Ciclos Térmicos
Tubos aletados HFW fabricados corretamente podem suportar ciclos repetidos de aquecimento e resfriamento encontrados em sistemas de caldeiras e recuperação de calor residual.
Tubos Aletados P22 HFW vs. Tubos Lisos
Um tubo liso fornece transferência de calor principalmente através de sua superfície externa. Em um economizador, no entanto, o coeficiente de transferência de calor do lado do gás é frequentemente muito menor do que o coeficiente do lado do líquido.
A adição de aletas aumenta a área de superfície do lado do gás e, portanto, ajuda a equilibrar a resistência à transferência de calor.
Isso torna os tubos aletados HFW particularmente atraentes para:
Gás de combustão quente → superfície da aleta → interface aleta/tubo soldada → parede do tubo P22 → água de alimentação
O resultado é um uso mais eficiente da superfície de transferência de calor disponível.
Aplicações Recomendadas de Economizadores
Os tubos aletados HFW ASTM A335 P22 são particularmente apropriados para:
- Economizadores de caldeiras de alta temperatura
- Economizadores de caldeiras industriais
- Sistemas de caldeiras de geração de energia
- Seções de recuperação de calor HRSG
- Caldeiras de recuperação de calor residual
- Sistemas de recuperação de calor de refinaria
- Recuperação de calor de processos petroquímicos
- Recuperação de calor de exaustão de forno
- Trocadores de calor gás-líquido de alta temperatura
A seleção final do material deve considerartemperatura do gás de combustão, temperatura da água de alimentação, pressão, ambiente de corrosão, teor de enxofre, características de cinzas/incrustação, ciclos térmicos e vida útil de projeto.
Opções de Fabricação e Fornecimento
Tubos aletados HFW P22 podem ser fornecidos de acordo com desenhos do cliente ou especificações de engenharia. Dependendo do projeto, a personalização pode incluir:
- Diâmetro e espessura da parede do tubo
- Altura da aleta
- Passo da aleta
- Espessura da aleta
- Projeto de aleta sólida ou serrilhada
- Seleção do material da aleta
- Comprimentos de tubo aletado e não aletado
- Configuração da extremidade do tubo
- Requisitos de soldagem
- Nível de inspeção
- Requisitos de embalagem
- Certificação de material
Cada lote de produção pode ser fornecido com a documentação de qualidade relevante, comoCertificados de Teste de Material (MTCs), relatórios de inspeção dimensional, resultados de testes mecânicos, resultados de análise química e registros de testes não destrutivos aplicáveis.
Garantia de Qualidade
Para aplicações críticas de caldeiras e recuperação de calor, o controle de qualidade deve abranger todo o processo de fabricação – desde a verificação do tubo P22 de entrada até a soldagem da aleta e a inspeção final.
Atenção especial deve ser dada a:
- Identificação correta do material P22
- Precisão dimensional do tubo
- Composição química
- Propriedades mecânicas
- Condição de tratamento térmico
- Dimensões da aleta
- Soldagem contínua da aleta
- Qualidade da ligação aleta-tubo
- Condição da superfície
- Retilinidade
- Tolerâncias dimensionais finais
- Rastreabilidade e documentação
Essa abordagem ajuda a garantir que os tubos aletados acabados atendam aos requisitos técnicos de aplicações exigentes de economizadores.
Conclusão
Tubos aletados soldados por alta frequência ASTM A335 P22 fornecem uma combinação prática de desempenho de aço liga em alta temperatura e transferência de calor aletada de alta eficiência. Sua aplicação principal éeconomizadores de caldeiras, onde recuperam calor do gás de combustão quente e o transferem para a água de alimentação da caldeira.
Seu uso também pode se estender aHRSGs, caldeiras de recuperação de calor residual, usinas de energia, refinarias, instalações petroquímicas e sistemas de recuperação de calor de fornos industriais.
Para projetos que exigem alta capacidade de transferência de calor, dimensões compactas de equipamentos e operação confiável em altas temperaturas, os tubos aletados HFW P22 são uma solução robusta para superfícies de transferência de calor de economizadores.
