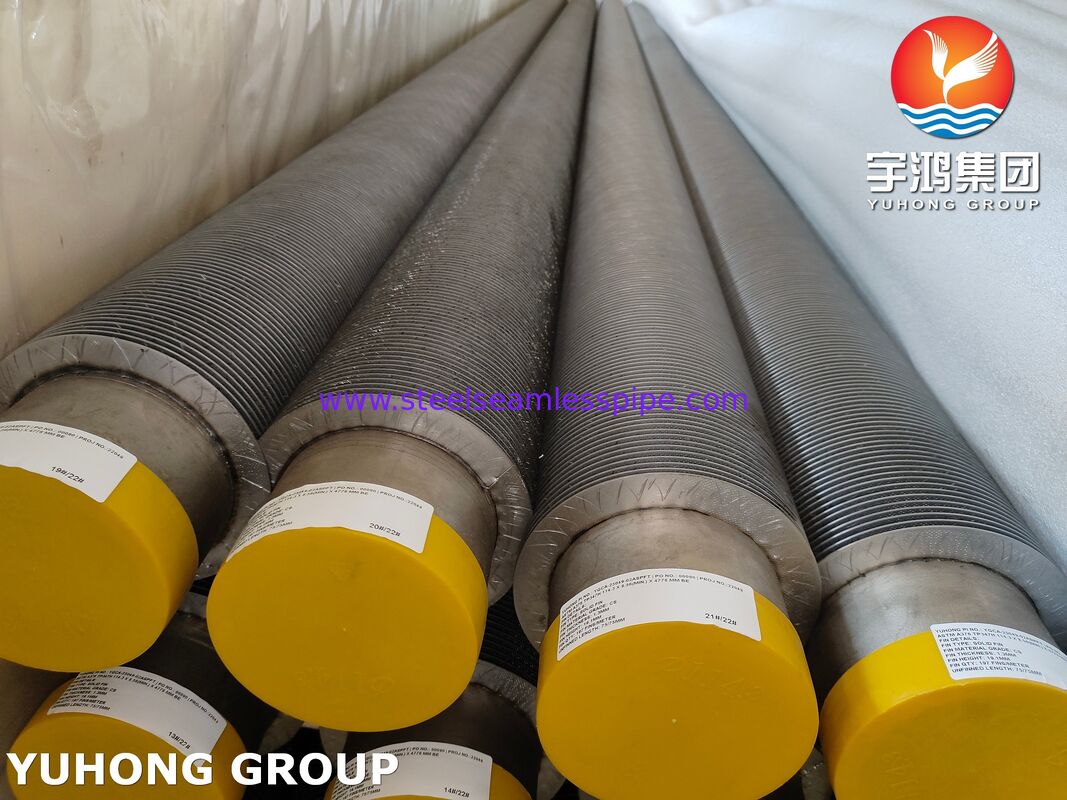

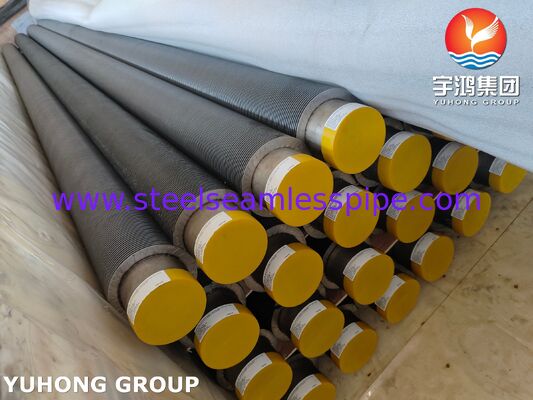

Tubos com aletas soldados de alta frequência TP347H para usinas de energia

Nossos tubos aletados soldados por alta frequência para usinas de energia são componentes de transferência de calor projetados para caldeiras de alta temperatura, recuperação de calor, superaquecedores, reaquecedores, economizadores e outras aplicações de energia térmica. Fabricados com tubo de aço inoxidável austenítico TP347H, esses tubos aletados combinam a excelente resistência a altas temperaturas e resistência à corrosão do aço inoxidável estabilizado com a superfície de transferência de calor aprimorada fornecida por aletas soldadas continuamente.

O TP347H é um aço inoxidável austenítico estabilizado com nióbio desenvolvido para serviço em temperaturas elevadas. Sua química estabilizada ajuda a reduzir o risco de corrosão intergranular associada à sensibilização, enquanto seu alto teor de cromo e níquel proporciona boa resistência à oxidação e ambientes corrosivos. O TP347H é particularmente adequado onde os tubos são expostos a temperaturas elevadas por longos períodos.

Em equipamentos de transferência de calor de usinas de energia, a construção aletada aumenta substancialmente a área externa de transferência de calor em comparação com um tubo liso do mesmo diâmetro. Isso permite que os projetistas de equipamentos alcancem a carga térmica necessária com uma superfície de aquecimento mais compacta, enquanto o processo de soldagem por alta frequência fornece uma conexão contínua e mecanicamente robusta entre a aleta e o tubo.

Nota técnica: O TP347H é comumente especificado sob a ASTM A213 para tubos de caldeiras/superaquecedores/trocadores de calor sem costura e ASTM A249 para tubos soldados de aço inoxidável austenítico para caldeiras, superaquecedores, trocadores de calor e condensadores. O padrão exato do tubo, material da aleta, dimensões e requisitos de soldagem devem ser confirmados com a especificação do projeto do cliente.

• Desempenho em alta temperatura: O TP347H é projetado para serviço exigente em temperaturas elevadas e oferece boa resistência à fluência e à oxidação.
• Excelente resistência à corrosão: O aço inoxidável austenítico de cromo-níquel proporciona forte resistência a muitos ambientes corrosivos de alta temperatura.
• Estabilização com nióbio: A composição estabilizada ajuda a melhorar a resistência à sensibilização durante a exposição prolongada a temperaturas elevadas.
• Alta eficiência de transferência de calor: As aletas fornecem uma área de superfície externa substancialmente maior do que os tubos lisos.
• Fixação contínua aleta-tubo: A soldagem por alta frequência produz uma ligação consistente ao longo do comprimento do tubo.
• Adequado para trocadores de calor compactos: O aumento da área de superfície pode reduzir a pegada da superfície de transferência de calor necessária.
• Boa integridade mecânica: A soldagem de aletas controlada minimiza lacunas entre a aleta e o tubo que, de outra forma, poderiam aumentar a resistência térmica.
• Adequação para geração de energia: Adequado para caldeiras, superaquecedores, reaquecedores, equipamentos de recuperação de calor residual e outros sistemas de transferência de calor de alta temperatura.

Tubos aletados soldados por alta frequência TP347H podem ser fornecidos para uma variedade de aplicações de transferência de calor em geração de energia, incluindo:

As seções de superaquecedor operam em temperaturas elevadas e requerem tubos com boa resistência à oxidação, resistência à fluência e estabilidade dimensional a longo prazo. O TP347H é adequado para aplicações selecionadas de superaquecedores de alta temperatura.

Os tubos de reaquecedor sofrem exposição repetida a ambientes de vapor e gás de combustão em alta temperatura. A combinação da capacidade de alta temperatura do TP347H e da área de superfície aletada aumentada pode fornecer uma solução eficaz para recuperação de calor e controle de temperatura do vapor.

Tubos aletados podem aumentar a área de superfície de transferência de calor no lado do gás de um economizador, ajudando a recuperar o calor sensível dos gases de exaustão e a melhorar a eficiência geral da caldeira. A seleção do material deve ser baseada na temperatura real do gás, condições de corrosão, considerações de ponto de orvalho e requisitos de projeto.

Tubos aletados soldados por alta frequência podem ser usados em caldeiras de calor residual e equipamentos de recuperação de calor onde alta eficiência de transferência de calor no lado do gás e fixação confiável do tubo-aleta são necessárias.

A tecnologia é aplicável a seções selecionadas de recuperação de calor onde é necessária uma área de transferência de calor aumentada sem aumentar proporcionalmente o tamanho geral do equipamento.

Nossos tubos aletados soldados por alta frequência são fabricados usando preparação controlada do tubo, conformação da aleta, soldagem por alta frequência, controle dimensional e inspeção final.

A sequência típica de fabricação inclui:

1. Preparação do tubo – O tubo TP347H é inspecionado quanto à precisão dimensional e condição da superfície.
2. Preparação da tira da aleta – O material da aleta é selecionado de acordo com os requisitos de temperatura, corrosão, expansão térmica e do projeto.
3. Conformação da aleta – A tira é moldada para a geometria de aleta especificada.
4. Soldagem por alta frequência – A energia elétrica de alta frequência gera calor localizado na interface aleta-tubo, permitindo que a aleta seja soldada continuamente ao tubo.
5. Monitoramento da solda – Parâmetros de soldagem como frequência, potência, velocidade de linha e condições de contato são controlados para manter a fixação consistente.

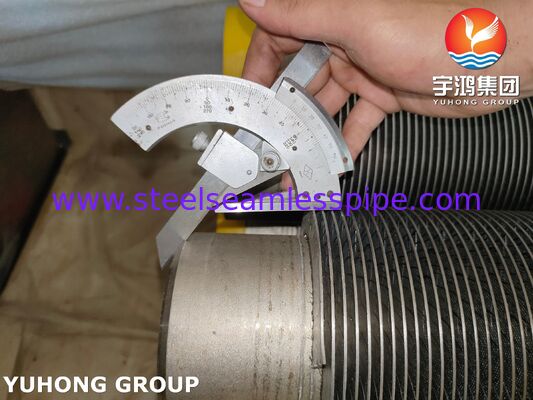

6. Dimensionamento da aleta e do tubo – O tubo acabado é verificado quanto ao passo da aleta, altura, alinhamento, retilinidade e dimensões gerais.
7. Inspeção e testes finais – O produto acabado passa por exames dimensionais, visuais, de material, de integridade da solda e não destrutivos aplicáveis de acordo com a especificação de compra.

O processo de soldagem por alta frequência é particularmente valioso para tubos aletados porque uma conexão contínua aleta-tubo pode fornecer melhor condutividade térmica do que aletas fixadas mecanicamente, onde uma lacuna de ar pode se desenvolver entre a aleta e o tubo.

As dimensões podem ser personalizadas de acordo com os requisitos de projeto do trocador de calor. As faixas típicas para tubos aletados soldados por alta frequência incluem:

Estas são faixas de engenharia típicas e não requisitos universais da ASTM. As dimensões finais devem ser estabelecidas de acordo com o cálculo de transferência de calor, queda de pressão permitida, velocidade do gás, temperatura de operação, expansão térmica, arranjo da placa de tubo e desenhos do cliente.

Para projetos de usinas de energia, os tamanhos de tubo comumente fornecidos podem incluir aproximadamente 25,4 mm, 31,8 mm, 38,1 mm, 44,5 mm, 50,8 mm e 63,5 mm de diâmetro externo, sujeito aos requisitos do projeto.

O TP347H é um aço inoxidável austenítico estabilizado. Os limites típicos de composição da ASTM incluem:

A composição do TP347H mostrada acima segue os requisitos comumente publicados da ASTM para tubos TP347H.

A adição de nióbio é uma característica importante do TP347H. O nióbio estabiliza o carbono e ajuda a reduzir a sensibilização relacionada ao carbeto de cromo durante a exposição a temperaturas elevadas. Isso torna o TP347H atraente para aplicações de caldeiras e recuperação de calor em alta temperatura.

Os requisitos mecânicos típicos mínimos em temperatura ambiente para tubos TP347H incluem:

Esses valores correspondem aos requisitos comumente especificados para tubos TP347H.

As propriedades mecânicas reais do tubo aletado acabado dependem da condição de fabricação do tubo, tratamento térmico, trabalho a frio, processo de soldagem, dimensões e padrão de produto aplicável.

A qualidade da solda aleta-tubo é crítica para o desempenho de uma superfície de transferência de calor aletada. Nossos controles de fabricação focam em:

• Fixação contínua da aleta
• Soldagem uniforme ao longo do comprimento do tubo
• Penetração de solda controlada
• Passo de aleta consistente
• Altura e espessura corretas da aleta
• Baixa descontinuidade de solda
• Alinhamento adequado tubo-aleta
• Entrada de calor controlada
• Distorção térmica mínima
• Adequada força de fixação mecânica

Para serviço em usinas de energia de alta temperatura, o material da aleta e os parâmetros de soldagem devem ser selecionados considerando a diferença de expansão térmica entre o tubo e a aleta.

Dependendo da especificação de compra, aplicação e padrão de tubo aplicável, a inspeção pode incluir:

A identificação positiva de material ou análise química de laboratório pode ser realizada para verificar a composição da liga TP347H. A PMI é particularmente útil para confirmar graus de aço inoxidável contendo cromo, níquel e nióbio.

O teste de tração verifica a resistência máxima à tração, resistência ao escoamento e alongamento. Os requisitos da ASTM para tubos TP347H estabelecem propriedades mecânicas mínimas em temperatura ambiente.

Testes de dureza Rockwell, Brinell ou Vickers podem ser realizados de acordo com a especificação aplicável.

O teste de pressão hidrostática pode ser aplicado ao tubo de acordo com a especificação de tubulação aplicável e os requisitos do cliente.

O teste elétrico não destrutivo pode ser usado para detectar descontinuidades que possam afetar a integridade do tubo. A ASTM A213, por exemplo, exige que cada tubo passe por um teste elétrico não destrutivo ou um teste hidrostático.

O teste de achatamento avalia a ductilidade do tubo e a resistência à deformação, sendo parte dos requisitos de teste padrão para tubos austeníticos aplicáveis.

Onde exigido pela especificação de tubo aplicável, um teste de alargamento avalia a capacidade do tubo de suportar expansão controlada sem rachaduras.

Tubos aletados acabados são verificados quanto a:

• Diâmetro externo do tubo
• Espessura da parede
• Comprimento do tubo
• Altura da aleta
• Espessura da aleta
• Passo da aleta
• Alinhamento da aleta
• Retilinidade
• Condição da superfície

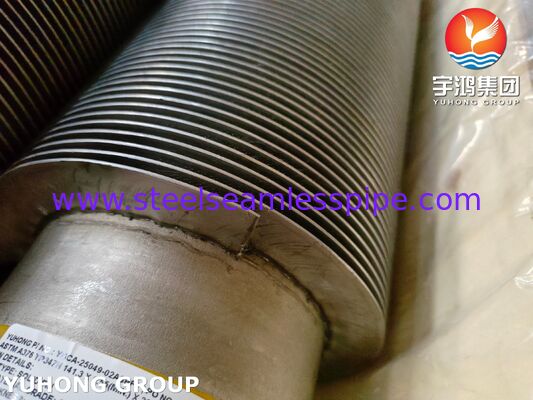

• Aparência da solda aleta-tubo

Dependendo da especificação do projeto, a qualidade da solda aleta-tubo pode ser avaliada por exame visual, inspeção dimensional, amostragem destrutiva, exame metalográfico ou teste de resistência da ligação mecânica.

Métodos adicionais de END podem ser fornecidos quando exigido pelo comprador ou especificação de engenharia.

A combinação exata de normas deve ser confirmada antes da aquisição. Normas comuns relevantes para tubos TP347H incluem:

• ASTM A213/A213M – Tubos de caldeiras, superaquecedores e trocadores de calor de aço liga ferrítico e austenítico sem costura.
• ASTM A249/A249M – Tubos soldados de aço austenítico para caldeiras, superaquecedores, trocadores de calor e condensadores.
• ASME SA213 – Especificação ASME equivalente comumente usada para tubos de caldeiras, superaquecedores e trocadores de calor.
• ASME SA249 – Especificação ASME para tubos soldados de aço inoxidável austenítico para caldeiras, superaquecedores, trocadores de calor e condensadores.

A ASTM confirma que a A213 abrange tubos de caldeiras, superaquecedores e trocadores de calor de aço liga ferrítico e austenítico sem costura, enquanto a A249 abrange tubos austeníticos soldados e identifica especificamente o TP347H como um grau de alta temperatura.

Equipamentos de transferência de calor de usinas de energia devem operar de forma confiável sob altas temperaturas, ciclos térmicos, oxidação, corrosão, vibração e longos períodos de operação. O TP347H oferece uma combinação de resistência à corrosão do aço inoxidável austenítico, resistência a altas temperaturas e estabilização com nióbio.

Quando combinado com aletas soldadas por alta frequência, o tubo fornece uma superfície de transferência de calor significativamente expandida, mantendo uma conexão contínua entre a aleta e o tubo. Isso torna a construção particularmente útil quando os projetistas precisam de alto desempenho de transferência de calor no lado do gás dentro de um envelope de equipamento controlado.

A seleção adequada do material continua sendo essencial. Temperatura de operação, pressão do vapor, química do gás de combustão, características das cinzas, exposição a enxofre/cloreto, ciclos térmicos, material da aleta e vida útil de projeto devem ser considerados antes de selecionar o TP347H.

Podemos fabricar tubos aletados soldados por alta frequência de acordo com os desenhos do cliente e requisitos de transferência de calor, incluindo:

• Material do tubo: TP347H
• OD e espessura da parede do tubo
• Material da aleta
• Altura da aleta
• Espessura da aleta
• Passo da aleta
• Perfil da aleta
• Extremidades nuas
• Comprimento do tubo
• Comprimento da aleta
• Razão de aletas
• Requisitos de soldagem
• Tratamento de superfície
• Requisitos de inspeção e teste
• Requisitos de embalagem e marcação

Tubos aletados TP347H soldados por alta frequência são componentes de transferência de calor de alto desempenho desenvolvidos para aplicações exigentes de geração de energia e recuperação de calor em alta temperatura. Sua combinação das propriedades em temperatura elevada do TP347H e da construção de aletas soldadas continuamente fornece uma solução eficaz para aumentar a área de transferência de calor, melhorar a eficiência térmica e otimizar o tamanho do trocador de calor.

Para usinas de energia que requerem superfícies de transferência de calor confiáveis em superaquecedores, reaquecedores, economizadores, sistemas de recuperação de calor residual e outros equipamentos de alta temperatura, os tubos aletados TP347H soldados por alta frequência podem ser projetados para atender a requisitos térmicos, mecânicos, dimensionais e de inspeção específicos.
