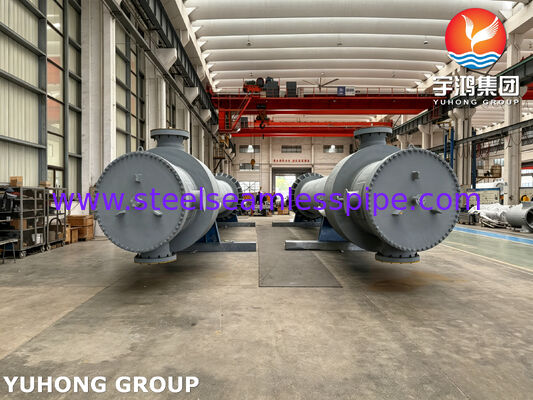

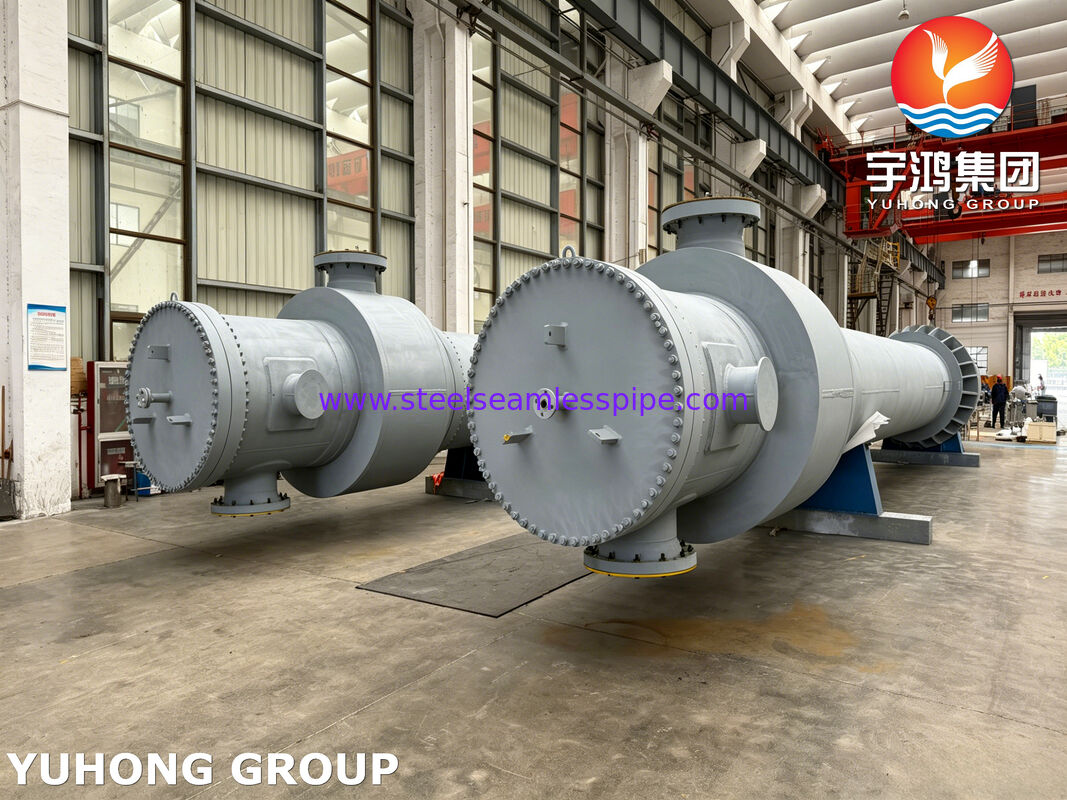

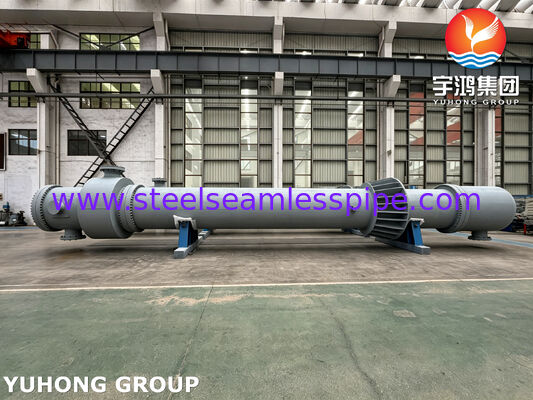

Trocador de Efluente de Alimentação de Alta Pressão e Soluções Personalizadas de Trocadores de Calor
Na Yuhong Group Co., Ltd., projetamos, engenharia e fabricamos vasos de pressão de alta resistência, resfriadores de ar e sistemas avançados de Trocador de Calor para aplicações exigentes de refino, petroquímica e processamento químico. Como fabricante integrado, fornecemos equipamentos térmicos completos e turnkey — como Trocadores de Efluente de Alimentação Combinados (CFEE) de alta pressão — e componentes de reposição de alta precisão, incluindo feixes de tubos de trocadores de calor premium, tubos de placa personalizados e tubulações especializadas.
Para consultas de engenharia ou orçamentos de fabricação personalizados, entre em contato diretamente com nossa equipe técnica em jimmy@steelseamlesspipe.com.

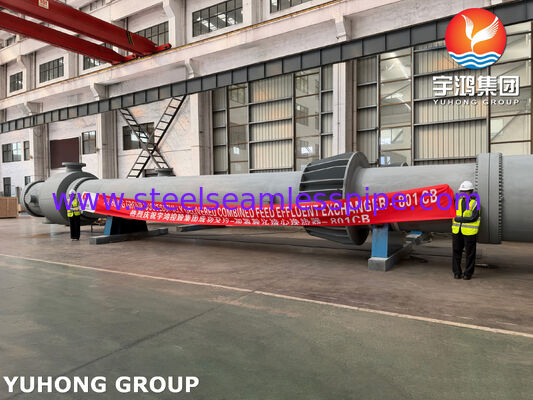

O que é um Trocador de Efluente de Alimentação (CFEE)?
Um Trocador de Efluente de Alimentação (frequentemente referido como Trocador de Efluente de Alimentação Combinado ou CFEE) é um trocador de calor TEMA crítico de alta pressão amplamente utilizado em unidades de hidroprocessamento, hidrocracadores, reformadores catalíticos e sistemas de hidrotratamento.
Seu objetivo térmico principal é a recuperação de calor: trocando energia térmica entre o efluente quente da reação saindo do reator e a mistura de alimentação fria que entra. Ao pré-aquecer a alimentação do reator usando o calor residual do fluxo de efluente, o sistema reduz significativamente a carga do forno, diminui o consumo de combustível operacional e reduz as emissões globais de carbono.
Devido às condições operacionais extremas envolvendo alta pressão parcial de hidrogênio, temperaturas elevadas e sulfeto de hidrogênio corrosivo (H₂S), esses trocadores exigem padrões intransigentes na seleção metalúrgica, integridade da soldagem e engenharia de componentes de precisão.
Capacidades Completas de Equipamentos e Componentes de Reposição
Se você está atualizando um circuito de hidropocessamento existente ou construindo uma nova unidade de processamento, a Yuhong Group fornece equipamentos em escala total e peças de reposição diretas:
1. Trocadores de Calor de Tubo e Casco Totalmente Fabricados
-
Configurações TEMA: Projetos de tubo e casco de alta pressão em conformidade com TEMA (Tipo BHE, DEU, EMU, etc.) e ASME Seção VIII Div. 1 e Div. 2.
-
Selos de Serviço Extremo: Fechamentos breech-lock, selos de diafragma e projetos de flange aparafusados especializados projetados para serviço de hidrogênio de alta pressão.
2. Feixes de Tubos de Alto Desempenho e Tubulações Especiais
Um trocador de calor é tão confiável quanto sua tubulação interna de transferência de calor. Fabricamos e integramos tubulações sem costura e soldadas de qualidade premium:
-
Tubo Sem Costura de Aço Inoxidável: Austenítico (304L, 316L, 321H, 347H) e graus Duplex/Super Duplex (S31803, S32750) fornecendo resistência excepcional à corrosão sob tensão por ácido politiónico e corrosão por H₂S úmido.
-
Tubo de Liga de Níquel: Inconel 600/625, Incoloy 800/825, Hastelloy C276 e Monel 400 para atmosferas severas de alta temperatura, alta pressão de hidrogênio e gás ácido.
-
Tubo de Liga de Cobre: Latão Admirality, CuNi 90/10 e tubos CuNi 70/30 projetados para circuitos de água de resfriamento e fluxos de processo não corrosivos.
-
Tubo Aletado: Extrudado, aleta alta, aleta baixa e serrilhado Tubo Aletado configurações projetadas para expandir a área de superfície externa, aumentar os coeficientes de transferência de calor e maximizar a eficiência térmica em trocadores de calor resfriados a ar e em fase gasosa.
-
Tubo de Forno e Tubo de Trocador de Calor: Tubos sem costura premium projetados para ciclos térmicos severos, resistência à fluência e circuitos de forno ou rebatedor de alta pressão.
Componentes Principais de Trocadores de Calor e Funções Técnicas
Para auxiliar equipes de manutenção, empreiteiros EPC e especialistas em compras que procuram peças de reposição, a seguinte tabela destaca os principais componentes internos, suas funções de engenharia e ofertas de materiais:
| Nome do Componente |
Função Técnica Principal |
Opções de Material de Engenharia |
| Feixe de Tubos do Trocador de Calor |
O núcleo térmico principal do trocador; transfere calor entre os fluidos do processo, mantendo a separação completa dos fluidos. |
Tubo Sem Costura de Aço Inoxidável, Tubo de Liga de Níquel, Tubo de Liga de Cobre, Tubo Aletado |
| Placa de Tubos do Trocador de Calor |
Disco estrutural forjado pesado que ancora os tubos do trocador de calor, suporta a pressão diferencial e isola os fluidos do lado do casco e do lado do tubo. |
Aço Carbono Forjado, Aço Clad (SA266 + SS316L/Incoloy 825), Monel, Aço Inoxidável |
| Defletores e Placas de Suporte |
Direciona o fluxo de fluido através do feixe de tubos para maximizar a turbulência e a transferência de calor, ao mesmo tempo que previne a vibração induzida pelo fluxo dos tubos. |
Aço Carbono, Aço Inoxidável (304L/316L), Aço Inoxidável Duplex |
| Cabeçotes de Canal e Casco |
Invólucros de extremidade que retêm pressão (semiesféricos, elipsoidais ou breech-lock) projetados para acesso de inspeção e manutenção de alta pressão. |
Aço Carbono de Parede Pesada (SA516 Gr 70), Aço Liga (SA387 Gr 11/22), Aço Inoxidável |
| Gaxetas e Anéis de Vedação |
Garante vedação sem vazamentos sob ciclos térmicos extremos e altas pressões parciais de hidrogênio. |
Anéis de Junta Octogonais/Ovais (RTJ), Gaxetas Espirais, Diafragmas Sólidos de Metal |
Principais Destaques Técnicos e Vantagens de Engenharia
-
Eficiência Térmica Superior: Layouts de tubos projetados e passo de defletor otimizado garantem o coeficiente máximo de recuperação de calor com mínima queda de pressão.
-
Resistência ao Ataque de Hidrogênio em Alta Temperatura (HTHA): Controles rigorosos de material aderindo às diretrizes da Curva de Nelson (API 941) para eliminar riscos de fragilização por hidrogênio.
-
Usinagem de Precisão de Placa de Tubos CNC: Perfuração e ranhura de orifícios ultraprecisas garantem a expansão ideal dos tubos, prevenindo microvazamentos em juntas críticas de alta pressão.
-
Testes Não Destrutivos (NDT): 100% Teste Radiográfico (RT), Teste Ultrassônico (UT), Teste de Pressão Hidrostática e Identificação Positiva de Material (PMI) realizados em todos os componentes que retêm pressão.
Conhecimento Essencial e Orientação de Engenharia para Compradores
Ao selecionar ou substituir um Trocador de Efluente de Alimentação Combinado (CFEE) ou comprar Feixes de Tubos de Trocador de Calor sobressalentes, engenheiros e oficiais de compras devem avaliar vários fatores operacionais críticos:
1. Deposição de Sais de Amônio e Controle de Corrosão
Em hidrotratadores, amônia (NH₃) e sulfeto de hidrogênio (H₂S) se combinam para formar sais de bissulfeto de amônio (NH₄HS) à medida que as temperaturas caem no trem de efluentes.
-
Nota de Engenharia: Perfil de temperatura adequado e pontos de injeção de água de lavagem devem ser incorporados para prevenir cristalização de sal, corrosão severa localizada sob depósito e entupimento de tubos. O uso de Tubo de Liga de Níquel de alta liga ou Tubo Sem Costura de Aço Inoxidável Duplex na zona de condensação prolonga drasticamente a vida útil do equipamento.
2. Integridade da Junta da Placa de Tubos sob Ciclos Térmicos
Trocadores de Efluente de Alimentação sofrem severa expansão térmica diferencial entre os fluxos de alimentação de alta temperatura e os fluxos de efluente mais frios.
3. Mitigação de Vibração
Altas velocidades de fluido do lado do casco podem desencadear vibração induzida pelo fluxo, levando a desgaste prematuro dos tubos ou falha por fadiga nos pontos de contato do defletor.
Por que escolher a Yuhong Group?
-
Fabricação Integrada: Desde a fabricação de tubos de aço sem costura brutos até a montagem final de vasos de pressão pesados, controlamos todas as etapas da cadeia de suprimentos.
-
Conformidade Global: Construído de acordo com os padrões internacionais ASME, TEMA, PED e ISO.
-
Fabricação Personalizada: Personalização completa com base em folhas de dados térmicos do cliente, desenhos ou especificações de reposição.
Entre em Contato com Nossa Equipe de Engenharia
Pronto para discutir seu próximo projeto ou solicitar um orçamento para trocadores de calor completos ou feixes de tubos de reposição?
