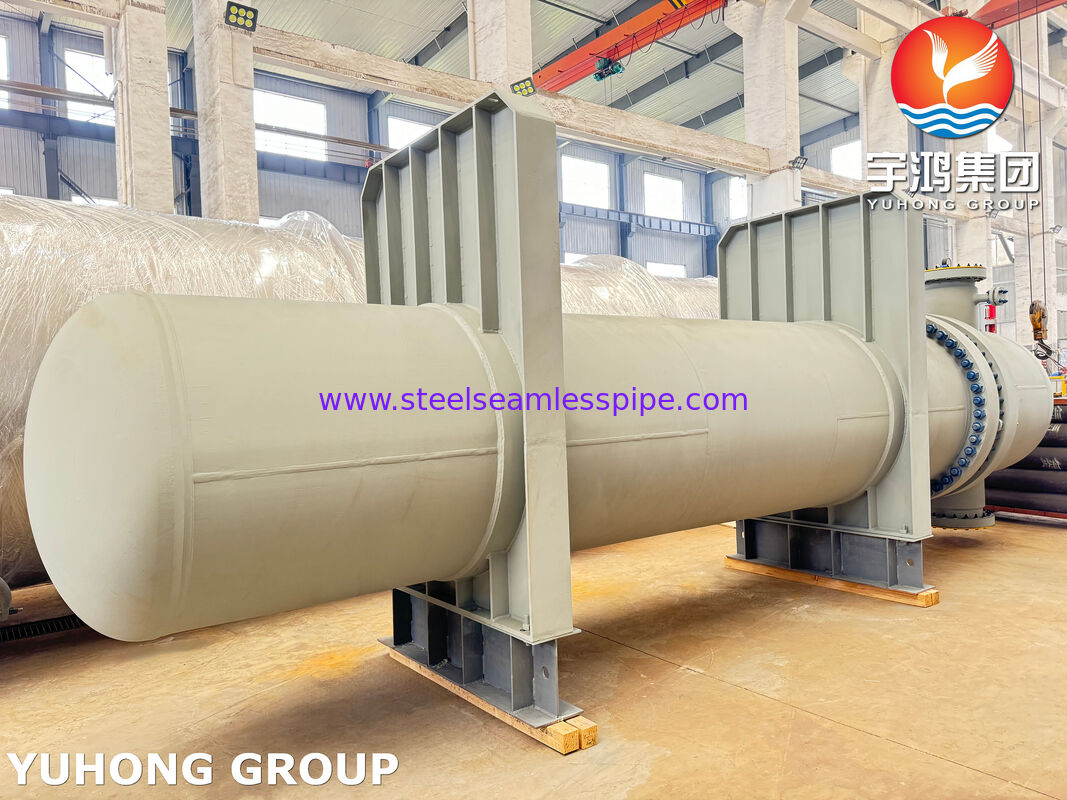

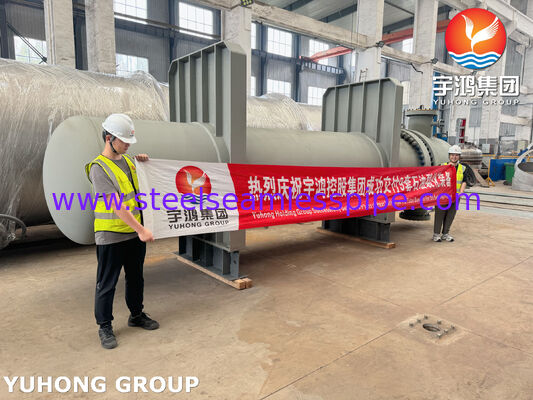

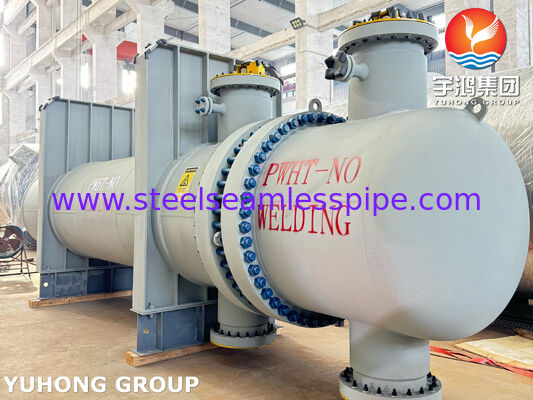

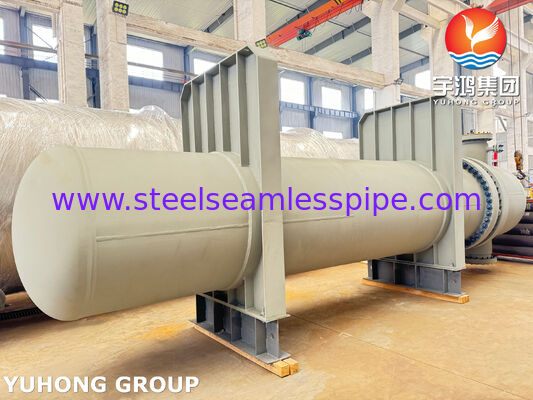

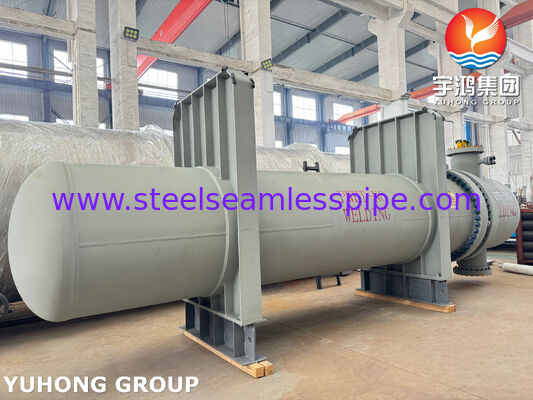

Trocador de calor de casco e tubos TEMA Tipo BEM 1108 Tubos Monel 400 com tubos fixos

Detalhes do produto:

Lugar de origem:	China, Coréia
Marca:	YUHONG
Certificação:	TEMA Class R / ASME Section VIII Division 1
Número do modelo:	Trocador de calor vertical de casco e tubo tipo TEMA BEM

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 conjunto
Preço:	USD 50,000 - USD 1,000,000 PER SET
Detalhes da embalagem:	Caixas de madeira padrão ou embalagens personalizadas com base nos requisitos do cliente.
Tempo de entrega:	60-90 dias
Termos de pagamento:	T/T,D/P,D/A,L/C,Western Union
Habilidade da fonte:	500 conjuntos/mês

Contato

Todos os Produtos

Tubo sem costura de aço inoxidável (350)

Tubo sem emenda de aço inoxidável (343)

Tubulação de aço inoxidável frente e verso (137)

Tubo de aço inoxidável frente e verso (39)

Tubo de agulha (171)

Tubos de barbatanas (745)

Trocador de calor (38)

tubo do permutador de calor (476)

Pacote de tubos de trocador de calor (54)

Permutador de calor Tubesheet (129)

defletor do permutador de calor (39)

Refrigerador de ar (14)

recipiente de pressão (4)

tubulação soldada de aço inoxidável (62)

Tubo soldado de aço inoxidável (134)

Tubulação da liga de níquel (276)

Tubo da liga de níquel (108)

Tubo da liga de cobre (258)

Tubo do aço de liga (222)

Tubo do titânio (22)

tubo recozido brilhante (166)

Tubo de caldeira (162)

encaixe de aço (876)

Flange de aço (680)

Outros (412)

Partes de revestimento (9)

Descrição de produto detalhada

Tipo de equipamento:	Trocador de calor de casca e tubo	Código e padrão de projeto:	ASME Seção VIII Divisão. 1, TEMA Classe R, NACE MR0175/ISO 15156
Material da casca:	ASME SA-516 Gr. 70 N (Normalizado) / ASME SA-106 Gr. B	Material do tubo:	ASME SA-179 Trefilado a Frio Sem Costura / ASME SA-213 TP316L
Material da folha de tubos:	ASME SA-350 LF2Cl. 1/ASME SA-105/ASME SA-266	Material do canal/cabeça:	ASME SA-516 Gr. 70N
Material de aparafusamento:	ASME SA-193 Gr. B7 (pregos) e ASME SA-194 Gr. 2H (nozes sextavadas pesadas)
Destacar:	Trocador de calor de casco e tubos Monel 400 , Trocador de calor TEMA Tipo BEM , Trocador de calor com tubos fixos

TEMA Tipo BEM 1108 Tubos Monel 400 Tubos fixos de folha de concha e trocador de calor de tubos

Esta unidade é uma concha e tubo industrialTrocador de calor(também designado comoTrocador de calor de equipaA estrutura interna integra um tubo de 1108 mm de diâmetro, que é um sistema de tubulação que permite a instalação de tubos de 1108 mm de diâmetro.Feixe de tubos com barbatanasconcebido para ser instalado no condensador OVHD do estabilizador da unidade de destilação bruta (marca W-04A/B).O projeto mecânico aborda ambientes de condensação corrosiva severa contendo cloreto aquoso e hidrocarbonetos ácidos.

Componente e especificações de materiais ASME

Nome do componente	Desenho Ref.	Especificação dos materiais ASME	Dimensões e parâmetros técnicos
Folha de tubos	E2-1566	ASME SB-127 UNS N04400 (Monel 400)	OD Ø1170 mm, espessura 63,5 mm, 8x M12 Furtos
Montagem do pacote	E1-9277	ASME SB-163 UNS N04400 (Monel 400)	1108-tuboFeixe de tubos com barbatanas, Profundidade de expansão 40,5/60,5 mm
Barril de concha	E1-9311	A norma ASME SA-516 Gr. 70 + SB-127 revestido	Placa de base de aço carbono com camada interna de revestimento Monel 400
Canal / cabeça	E1-9311	As emissões de CO2 provenientes de fontes de energia renovável não devem ser consideradas como emissões de CO2 provenientes de fontes de energia renovável.	Cabeçalho de canal de passagem dupla com bocal N1 (18"-150) e N2 (6"-150)
Garrafa de vedação	E1-9311 Nota 2	Monel 400 / Grafite expandido	Núcleo metálico serrilhado sólido Monel 400 com duas camadas de grafite
Flancas de bico	E1-9311	ASME SA-105 / SA-106 Gr. B / Monel 400	N1-N4 Conexão de flanges ANSI B16.5; N5-N11 NPT 6000# Acoplamentos

Especificações técnicas e engenharia de processos

Procedimento de expansão do tubo de precisãoOFeixe de tubos com barbatanasO tubo é fixado na folha do tubo Monel 400 usando um processo de expansão de binário de dupla profundidade (Depth Expansion a 40,5 mm e 60,5 mm).
Revestimentos resistentes à corrosão e metalurgia: Todas as superfícies molhadas da concha e das cabeças de retenção de pressão expostas a vapores corrosivos utilizam material sólido ou revestido ASME SB-127 UNS N04400 (Monel 400).
Distribuição do fluxo e posicionamento do defletor: Integrado com placas de protecção contra impactos pesados e placas de defleção transversais, mantendo um espaçamento uniforme entre os tubos de apoio de 750 mm e 753 mm.

Garantia da qualidade e especificação QA/QC

Ensaios hidrostáticos e pneumáticos: Os ensaios de pressão do lado da concha e do lado do tubo são realizados de forma independente, em conformidade com as regras da secção VIII Div. 1 da ASME.
Exame não destrutivo (NDE): 100% de ensaio radiográfico (RT) aplicado a todas as juntas soldadas com botas de penetração total; 100% de ensaio de penetração líquida (PT) aplicado a juntas expansas/soldadas de tubo a tubo.
Revestimento e acabamento da superfície: Os componentes estruturais externos de aço carbono são submetidos a galvanização a quente; a aplicação final do revestimento consiste em acabamento protetor de alta temperatura Grafite + AISI 316 / Power Graf 3 Premium.

Especificações de logística e transporte marítimo internacional

Elevação e manipulação de anexos: programado para ser removido e fechado após instalação noTrocador de calorConcha.
Proteção da flange: Todas as flanges de face elevada ANSI B16.5 e os acoplamentos femininos NPT são equipados com placas de cobertura de plástico pesado e tampas anti-ferrugem para transporte marítimo e de exportação.
