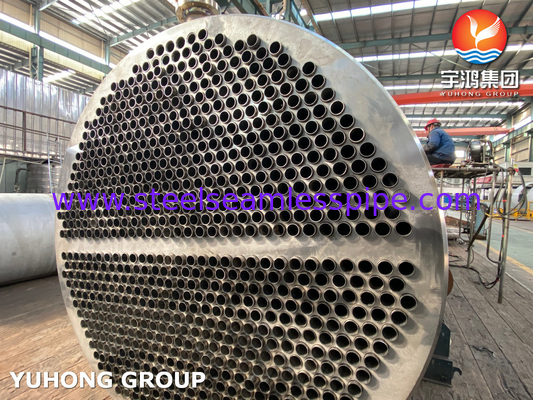

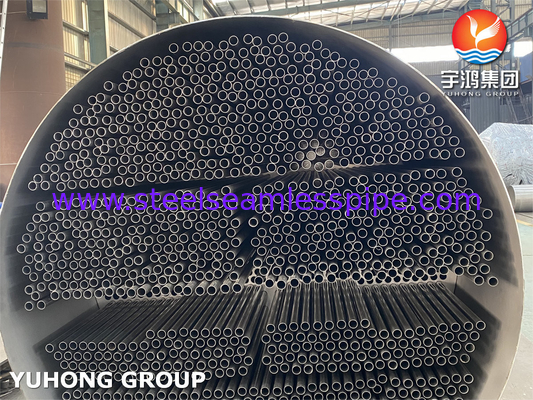

Folha de tubo de trocador de calor ASTM
Uma folha de tubo é um componente de um trocador de calor que é usado para apoiar e manter os tubos no lugar.e é projetado para fornecer uma ligação segura e à prova de fugas entre os tubos e a casca do trocador de calor.
A folha do tubo é geralmente uma placa espessa e plana com furos perfurados ou perfurados para acomodar os tubos.O tamanho e a disposição dos furos dependerão do projecto específico e dos requisitos do trocador de calorOs tubos são inseridos nos furos e, em seguida, expandidos ou soldados para criar uma vedação apertada.
Além de suportar os tubos, a folha de tubo também serve para separar o fluido que flui através dos tubos do fluido que flui na casca do trocador de calor.Isto ajuda a evitar qualquer mistura ou contaminação dos fluidos.
A folha de tubo é um componente crítico de um trocador de calor e precisa ser cuidadosamente concebida e fabricada para garantir um bom desempenho e fiabilidade.Deve ser capaz de suportar as altas temperaturas e pressões frequentemente encontradas em aplicações de trocadores de calorA selecção do material, o desenho do buraco e os processos de fabrico desempenham todos um papel na garantia de que a folha de tubo cumpre estes requisitos.
A folha de tubo é uma parte essencial de um trocador de calor, fornecendo funções de suporte, vedação e separação de fluidos.É um fator chave na determinação da eficiência e eficácia do processo de transferência de calor no trocador de calor.

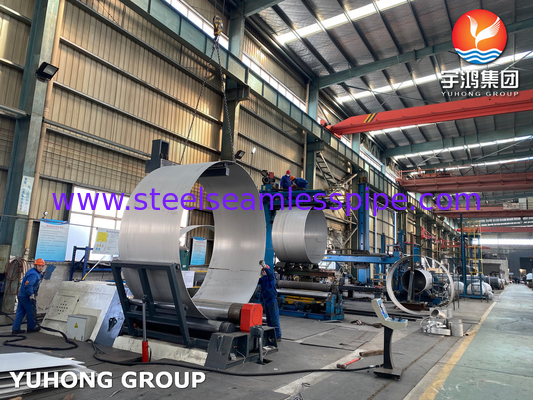

Concha do trocador de calor
Uma carcaça de trocador de calor é a caixa exterior ou o gabinete de um trocador de calor.É projetado para conter o fluido de transferência de calor e fornecer uma barreira protetora entre os fluidos quentes e frios que estão sendo trocadosA casca é tipicamente feita de metal e é projetada para suportar altas temperaturas e pressão.permitindo uma transferência de calor eficiente entre os dois fluidosO projecto e a construção da carcaça são cruciais para o desempenho geral e a eficiência do trocador de calor.

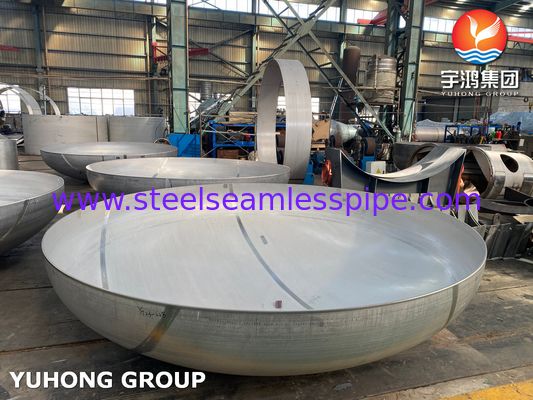

Cabeça inferior do trocador de calor
A cabeça inferior de um trocador de calor é o componente que veda a parte inferior da casca do trocador de calor.É tipicamente uma placa plana ou em placas que é soldada ou parafusada na parte inferior da concha para conter os fluidos de transferência de calor e evitar vazamentosA cabeça inferior é uma parte importante do trocador de calor, pois ajuda a manter a pressão e a temperatura dos fluidos dentro da casca.É tipicamente feito de um material que é compatível com os fluidos de transferência de calor utilizados no trocadorA cabeça inferior também pode ter aberturas para as conexões de entrada e saída para os fluidos de transferência de calor.
As folhas de tubos são utilizadas em várias aplicações, incluindo:
1Intercambiadores de calor: as folhas de tubos são uma parte integrante dos trocadores de calor, que são utilizados para transferir calor entre dois fluidos.A folha de tubo mantém os tubos no lugar e fornece um selo entre os dois fluxos de fluido.
2. Caldeiras: as folhas de tubos são utilizadas nas caldeiras para suportar os tubos e fornecer uma vedação entre os gases de combustão e a água/vapor.
3. Condensadores: as folhas de tubo são usadas em condensadores, que são usados para condensar vapores em líquidos. A folha de tubo mantém os tubos no lugar e permite uma transferência de calor eficiente.

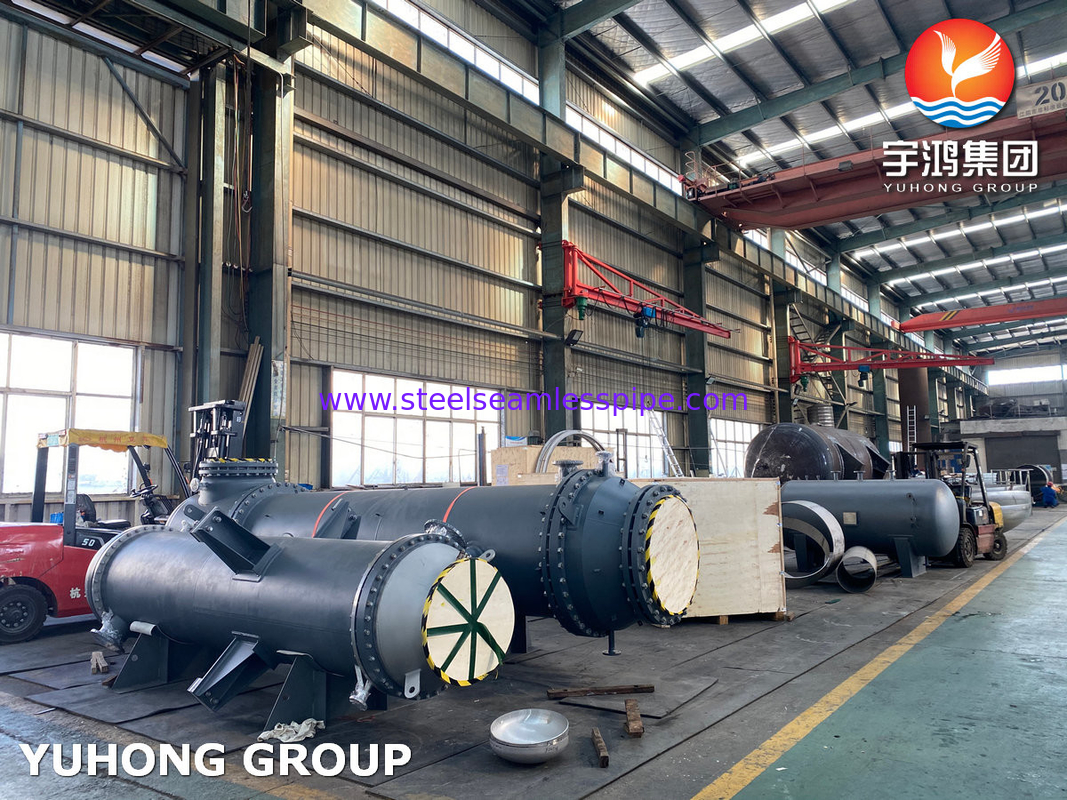

4. Intercambiadores de calor de concha e tubos: As chapas de tubos são utilizadas para suportar os tubos nos intercambiadores de calor de concha e tubos, que são comumente utilizados em indústrias como petróleo e gás, química,e geração de energia.

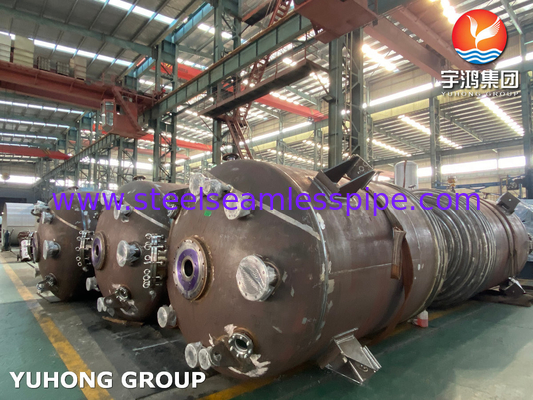

5- recipientes sob pressão: as folhas de tubos são utilizadas em recipientes sob pressão, que são recipientes concebidos para conter gases ou líquidos a uma pressão significativamente diferente da pressão ambiente.A folha de tubo fornece suporte estrutural e ajuda a manter a integridade do vaso.
6Reatores: As folhas de tubos são utilizadas em reatores, que são recipientes utilizados para realizar reações químicas.A folha de tubo mantém os tubos no lugar e fornece um selo entre os reagentes e os arredores.
7Evaporadores: Os evaporadores utilizam folhas de tubos para evaporar um líquido e separá-lo dos sólidos dissolvidos ou de outras impurezas.A folha do tubo suporta os tubos e permite uma transferência de calor eficiente.
