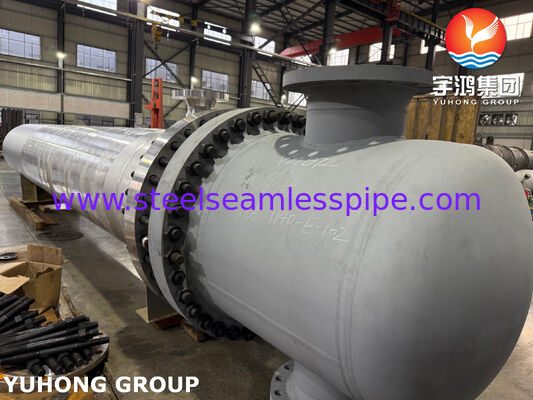

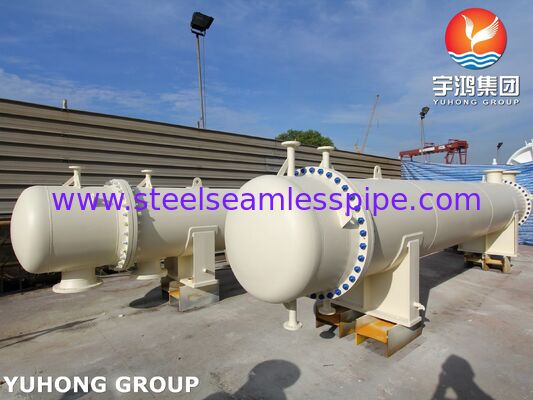

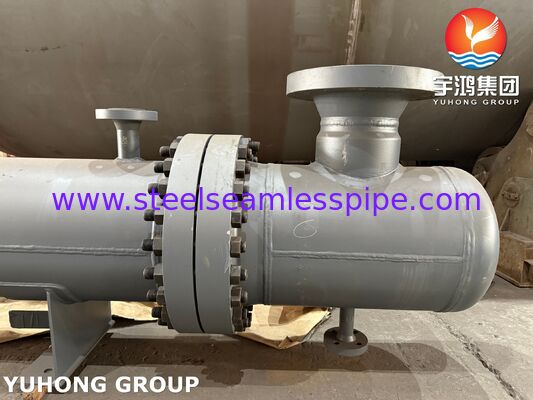

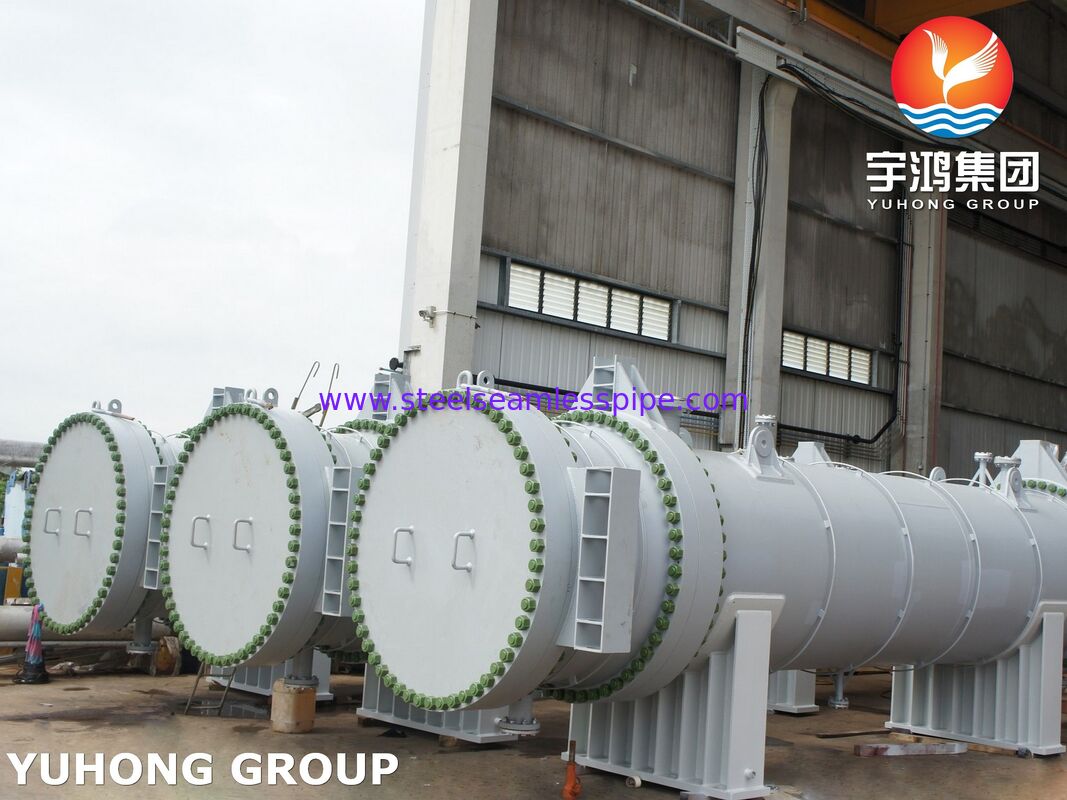

Trocador de Calor ASME VIII U-Stamp 316L de Cabeça Flutuante Tipo Casco e Tubos AES para Petroquímicos

Yuhong Group Co., Ltd. é um fabricante global de equipamentos de transferência de calor e vasos de pressão certificados. Somos especializados no projeto e fabricação de uma ampla gama de produtos em conformidade com as normas ASME Seção VIII e TEMA, incluindo trocadores de calor de tubos e concha (cabeça flutuante, tubo em U, tubos fixos), vasos de pressão e resfriadores a ar. Também fornecemos feixes de tubos de reposição, tubos em U, tubos de trocador de calor, tubos aletados e componentes (placas de tubos, defletores, cabeçotes). O equipamento é certificado com o ASME U-Stamp e fornecido a clientes em todo o mundo.

O trocador de calor de tubos e concha com cabeça flutuante tipo AES é uma solução ideal para condições de processo que exigem alta confiabilidade sob expansão térmica significativa, temperaturas elevadas e manutenção frequente. A unidade é projetada e fabricada em estrita conformidade com o Código ASME Caldeiras e Vasos de Pressão Seção VIII Divisão 1 e as normas TEMA (Tubular Exchanger Manufacturers Association). O uso de aço inoxidável 316L (análogo russo 03Х17Н14М3) garante excelente resistência à corrosão e vida útil prolongada em ambientes agressivos.

• Compensação de Expansão Térmica. A cabeça flutuante permite que o feixe de tubos se expanda e contraia livremente, independentemente da concha. Isso elimina completamente o estresse térmico, o que é crítico para diferenças de temperatura superiores a 50°C entre os dois fluidos.

• Facilidade de Manutenção e Limpeza. O feixe de tubos é totalmente removível da concha, proporcionando acesso a toda a superfície externa dos tubos e à cavidade interna da concha para limpeza mecânica, inspeção ou substituição de tubos. Recomendado para serviços propensos a incrustações e formação de depósitos.

• Alta Confiabilidade em Serviço Severo. O projeto suporta quedas de pressão e flutuações de temperatura significativas, tornando-o adequado para os loops de processo mais críticos.

• Resistência à Corrosão do Material 316L. O baixo teor de carbono elimina a sensibilização e a corrosão intergranular após a soldagem, enquanto o teor de molibdênio garante resistência à corrosão por pites e frestas em ambientes contendo cloretos.

• Placas de Tubos Clad (Revestidas). Para processos onde a agressividade corrosiva dos meios difere (por exemplo, fluido corrosivo dentro dos tubos, fluido neutro na concha), utilizam-se placas de tubos bimétalicas — uma base de aço carbono (SA350 LF2) com revestimento de solda ou camada clad de 316L. Isso garante custo-benefício sem comprometer a confiabilidade.

• Configuração dos Defletores. Defletores dispostos segmentada ou duplamente segmentados otimizam a velocidade de fluxo cruzado no lado da concha, aumentando a eficiência da transferência de calor e prevenindo a vibração induzida por fluxo dos tubos.

• Juntas Tubo-Placa de Tubos. As conexões são executadas por expansão, soldagem de vedação ou uma combinação de ambos, dependendo das condições operacionais e da estanqueidade requerida.

• Refino de Petróleo (pré-aquecimento de cru, condensação, resfriamento de produtos)

• Indústrias Petroquímica e Química (troca de calor em sistemas de reatores, condensação de vapor, recuperação de calor)

• Processamento de Gás (resfriamento e aquecimento de gases de processo)

• Geração de Energia (resfriadores de óleo lubrificante, condensadores, aquecedores de água de alimentação)

• Indústrias Alimentícia e Farmacêutica (construção em aço inoxidável 316L para requisitos de alta pureza)

• Certificação ASME U-Stamp. Conformidade total com ASME BPVC Seção VIII Divisão 1, reconhecida globalmente. Cada unidade passa por rigoroso controle de qualidade desde o projeto até os testes finais.

• Conformidade TEMA. Projeto e fabricação em conformidade com TEMA Classe R (serviço severo de refinaria), C (comercial geral) e B (processo químico).

• Engenharia Personalizada. Desenvolvimento de trocadores de calor adaptados aos parâmetros de processo específicos do cliente — cálculo térmico, análise hidráulica, projeto mecânico e seleção de materiais.

• Fornecimento de Ciclo Completo. Fabricação de equipamentos de transferência de calor, fornecimento de peças de reposição e componentes, e suporte pós-venda.

• Logística Global. Experiência de exportação para países da CEI, Europa, Oriente Médio e Sudeste Asiático. Compreensão dos requisitos específicos do projeto e conformidade com a regulamentação local.
