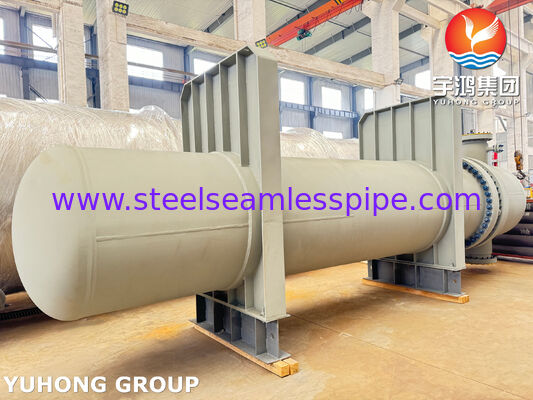

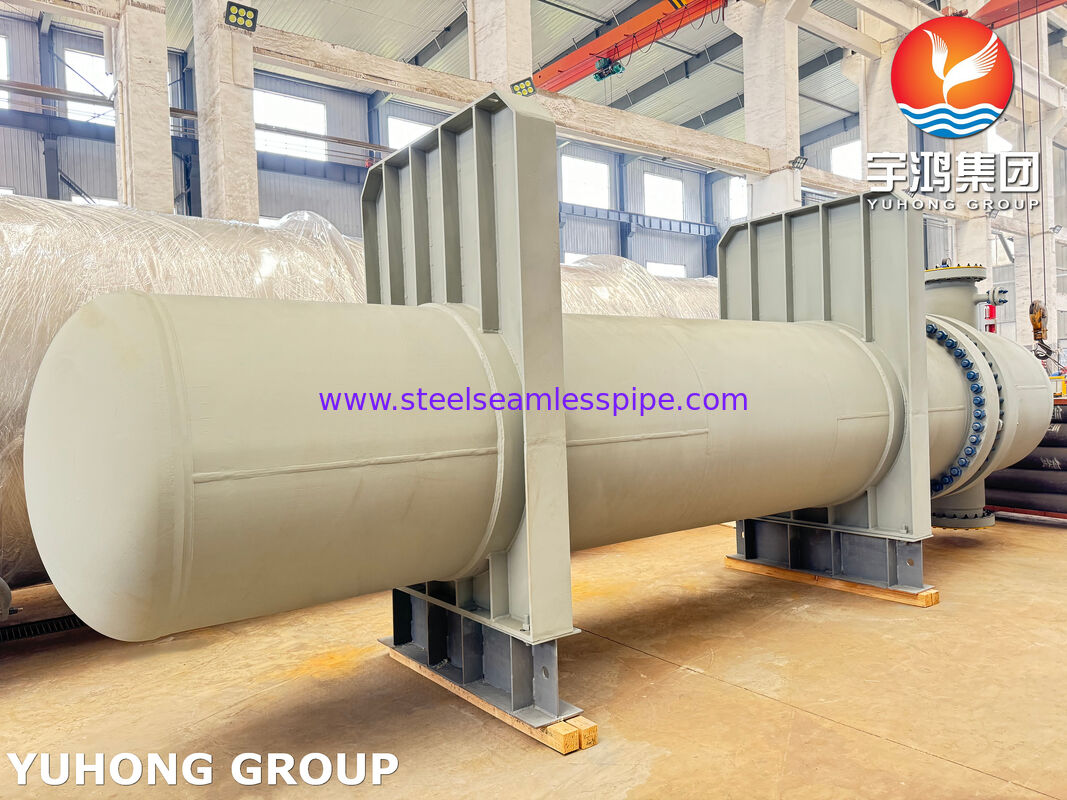

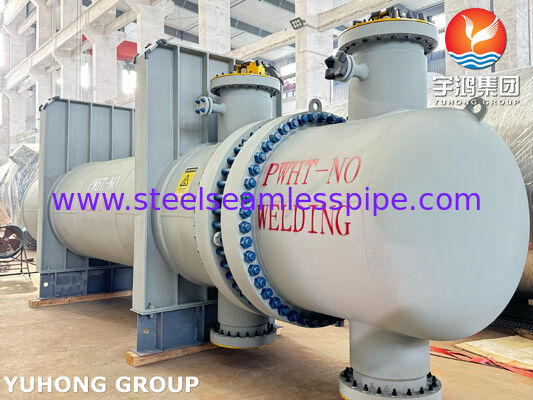

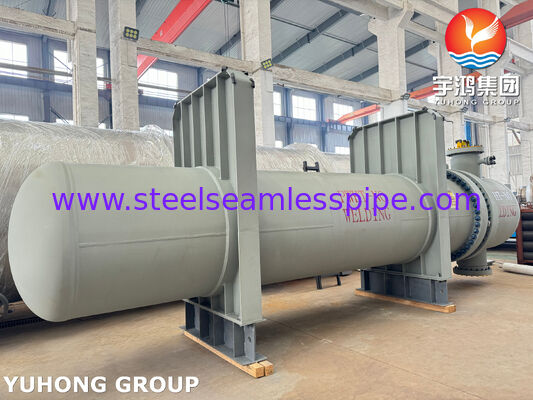

Trocador de calor de casco e tubos TEMA Tipo BEM 1108 Tubos Monel 400 com tubos fixos

TIPO TEMA BEM 1108 Tubos Monel 400 Trocador de Calor Casco e Tubos com Placa de Tubos Fixa

Esta unidade é um trocador de calor industrial casco e tubo. (também designado como trocador de calor TEMA) projetado em estrita conformidade com as normas ASME Seção VIII Div. 1 e TEMA Classe R. O layout interno integra um é fixado na placa de tubos de Monel 400 usando um processo de expansão de torque de profundidade dupla (Expansão de Profundidade em 40,5 mm e 60,5 mm) de 1108 tubos, projetado para instalação no Condensador OVHD do Estabilizador da Unidade de Destilação de Petróleo Bruto (Tag No. W-04A/B). O projeto mecânico aborda ambientes severos de condensação corrosiva contendo cloreto aquoso e hidrocarbonetos ácidos

Especificações de Componentes e Materiais ASME

Procedimento de Expansão de Tubos de Precisão

• : O feixe de tubos aletados é fixado na placa de tubos de Monel 400 usando um processo de expansão de torque de profundidade dupla (Expansão de Profundidade em 40,5 mm e 60,5 mm). O layout dos furos dos tubos adere ao padrão de passo triangular/quadrado de 20,25 mm.

• : Todas as superfícies úmidas do casco e dos cabeçotes de retenção de pressão expostos a vapores corrosivos utilizam material sólido ou revestido ASME SB-127 UNS N04400 (Monel 400).Distribuição de Fluxo e Posicionamento de Defletores

• : Integrado com placas de proteção contra impacto de alta resistência e placas defletoras transversais, mantendo espaçamento uniforme de suporte dos tubos em 750 mm e 753 mm.Especificação de Garantia de Qualidade e QA/QC

Teste Hidrostático e Pneumático

• : Testes de pressão do lado do casco e do lado do tubo são realizados independentemente em conformidade com as regras da ASME Seção VIII Div. 1 Exame Não Destrutivo (END)

• : Teste Radiográfico (TR) de 100% aplicado a todas as juntas de topo soldadas de penetração total; Teste de Líquido Penetrante (LP) de 100% aplicado às juntas expandidas/soldadas de placa de tubos a tubos.

• : Componentes estruturais externos de aço carbono passam por Galvanização a Quente; a aplicação final de revestimento consiste em Grafite + AISI 316 / Acabamento protetor de alta temperatura Power Graf 3 Premium.

Dispositivos de Levantamento e Manuseio

• : programado para remoção e vedação com tampões após a instalação no casco do trocador de calor.Proteção de Face de Flange

• .​
