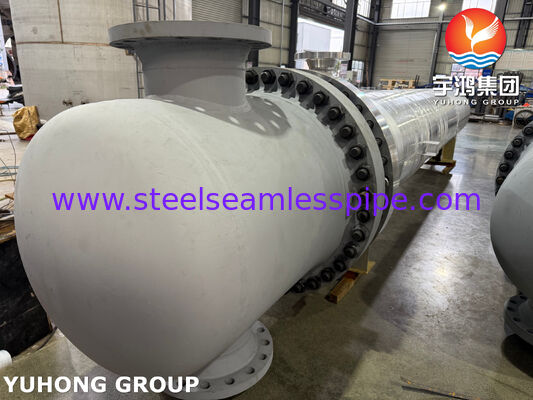

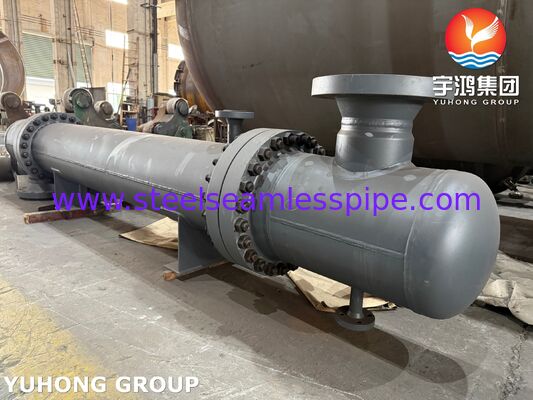

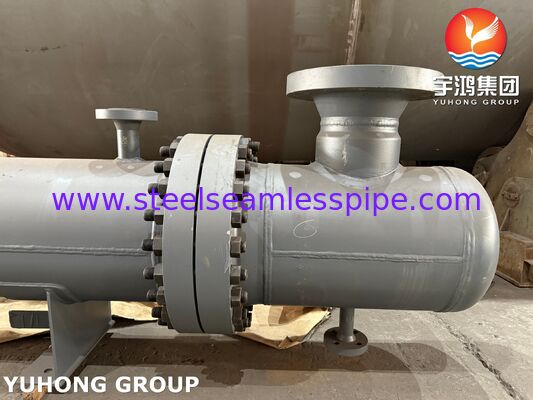

TEMA BEM Trocador de calor de casca e tubo ASME SA240 316 Trocador de calor de tubo de aço inoxidável

Detalhes do produto:

Lugar de origem:	China, Coréia
Marca:	YUHONG
Certificação:	TEMA Class R / ASME Section VIII Division 1
Número do modelo:	Trocador de calor vertical de casco e tubo tipo TEMA BEM

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 conjunto
Preço:	USD 50,000 - USD 1,000,000 PER SET
Detalhes da embalagem:	Caixas de madeira padrão ou embalagens personalizadas com base nos requisitos do cliente.
Tempo de entrega:	60-90 dias
Termos de pagamento:	T/T,D/P,D/A,L/C,Western Union
Habilidade da fonte:	500 conjuntos/mês

Contato

Todos os Produtos

Tubo sem costura de aço inoxidável (348)

Tubo sem emenda de aço inoxidável (343)

Tubulação de aço inoxidável frente e verso (137)

Tubo de aço inoxidável frente e verso (39)

Tubo de agulha (171)

Tubos de barbatanas (745)

Trocador de calor (36)

tubo do permutador de calor (476)

Pacote de tubos de trocador de calor (54)

Permutador de calor Tubesheet (129)

defletor do permutador de calor (39)

Refrigerador de ar (14)

recipiente de pressão (4)

tubulação soldada de aço inoxidável (62)

Tubo soldado de aço inoxidável (134)

Tubulação da liga de níquel (276)

Tubo da liga de níquel (108)

Tubo da liga de cobre (258)

Tubo do aço de liga (222)

Tubo do titânio (22)

tubo recozido brilhante (166)

Tubo de caldeira (161)

encaixe de aço (876)

Flange de aço (679)

Outros (412)

Partes de revestimento (9)

Descrição de produto detalhada

Tubos de troca de calor:	ASME SA213 / SA249 TP316 Aço Inoxidável (17 Cr, 12 Ni)	Barril de Concha:	ASME SA516 Gr 70 / Aço Carbono
Dimensões da concha:	DI: 550,00 mm \| DE: 570,00 mm \| Espessura: 10mm	Especificação do tubo:	368 Contagem \| DE: 19.000 mm \| Espessura: 2.000 mm \| Comprimento: 3.000 m \| Disposição Triangular 30
Passagem do tubo/corte do defletor:	4 passagens de tubo \| Defletores de segmento único com corte de 30% (espaçamento de 350,00 mm)	Equipamento de aplicação:	Água e óleo de resfriamento limpos
Destacar:	ASME SA240 316 Trocador de calor de aço inoxidável , Conjunto de tubos e tubos de trocador de calor , Trocador de calor de aço inoxidável TEMA BEM

TROCA TÉRMICA DE CASCO E TUBOS TEMA BEM ASME SA240 AÇO INOXIDÁVEL 316 FEIXE DE TUBOS

Feixe de tubos para trocador de calor em aço inoxidável ASME SA240 316 projetado para operações de resfriamento industrial envolvendo Água de Resfriamento Limpa (lado casco) e Óleo (lado tubo). O desempenho da transferência térmica lida com uma carga térmica de 130,0 kW em uma área de transferência de calor efetiva de 64,294 m². A conformidade do projeto está estritamente em conformidade com os padrões TEMA Classe R para instalações industriais e de processos químicos de serviço pesado.

Especificações do Material do Núcleo

Componente	Especificação do Material / Padrão de Fabricação	Parâmetros Chave
Tubos de Troca de Calor	Aço Inoxidável ASME SA213 / SA249 TP316 (17 Cr, 12 Ni)	368 unidades, 19,000 mm OD, 2,000 mm espessura, 3,000 m comprimento
Casco	Aço Carbono ASME SA516 Gr 70	550,00 mm ID, 570,00 mm OD, 10 mm espessura, 1,000 mm de margem de corrosão
Placa de Tubos	Aço Carbono ASME SA516 Gr 70 / Revestimento de Aço Inoxidável SA240 316	Placas de tubos fixas estacionárias, juntas tubo-a-placa de tubos expandidas sem ranhuras
Junta de Expansão / Dispositivo de Fluxo	Junta de Expansão de Bocal de Entrada Tipo Rho-V2	Valor de entrada Rho-V2 calculado: 775,41 m²
Defletores e Hastes de Fixação	Defletores de Aço Carbono com Hastes de Fixação de Aço Inoxidável	Segmentados simples, corte de diâmetro de 30%, espaçamento de passo de 350,00 mm, 6 hastes de fixação, 3 hastes de vedação de passagem
Gaxetas	Gaxetas Metálicas Enroladas em Espiral (SS316 com Enchimento de Grafite/PTFE)	Aplicadas nas superfícies de vedação do lado do casco e do lado do tubo, conforme requisitos TEMA Classe R
Bocais	Aço Carbono / Flanges ASME B16.5	Entrada/Saída do Casco: 86,35 mm OD (100,00 mm ID nominal); Entrada/Saída do Tubo: 104,76 mm OD (100,00 mm ID nominal)

Oficina Técnica Central

Construção de Expansão de Tubos: As extremidades dos tubos passam por expansão mecânica em furos de placa de tubos sem ranhuras sob torque controlado para suportar 1.000,00 kPaG de pressão de projeto do lado do tubo.
Controle de Bypass e Fluxo: Apresenta 8 passagens cruzadas com defletores segmentados simples espaçados em 350,00 mm, complementados por 3 hastes de vedação de passagem para regular as frações de fluxo cruzado interno.
Gerenciamento de Tensão Térmica: Integra um componente de expansão Rho-V2 projetado na entrada do casco para absorver a expansão térmica diferencial entre os materiais do casco de aço carbono e os tubos de aço inoxidável SA240 TP316.
Verificação de Queda de Pressão: As quedas de pressão operacionais medem 1,358 kPa no lado do casco (água a 15.887 kg/h) e 26,041 kPa no lado do tubo (óleo a 29.200 kg/h) contra limites permitidos de 50,00 kPa.
Distribuição do Padrão de Tubos: 368 tubos lisos posicionados em um layout triangular de 30° (passo de 25,000 mm, razão de passo de 1,3158) divididos em 4 passagens de tubos (Passagem 1: 99, Passagem 2: 99, Passagem 3: 85, Passagem 4: 85).

Especificação de QA/QC

Teste de Pressão Hidrostática: Lado do casco testado a 1,5x pressão de projeto (hidroteste verificado a 750,00 kPaG); Lado do tubo hidrotestado a 1,5x pressão de projeto (hidroteste verificado a 1.500,00 kPaG).
Exame Não Destrutivo (END): Teste Radiográfico (TR) de 100% nas soldas longitudinais e circunferenciais do casco; Teste de Líquido Penetrante (LP) nas soldas de face da placa de tubos e conexões de bocais.
Certificação de Material: Certificados de Teste de Moinho (CTM) fornecidos conforme EN 10204 3.1 para todas as matérias-primas de retenção de pressão ASME SA213/SA249 TP316 e SA516 Gr 70.
Controle de Tolerância Dimensional: As folgas de fabricação aderem estritamente aos padrões TEMA Classe R para o diâmetro interno do casco, folga defletor-casco e alinhamento de projeção do bocal.

Envio e Suporte

Levantamento e Montagem Estrutural: Integrado com 4 sapatas de suporte de montagem lateral (largura de 435 mm, folga de 228 mm) para instalação em plano de ajuste vertical.
Embalagem de Exportação: Embalagem em caixa de madeira para transporte marítimo de serviço pesado com embalagem a vácuo com barreira contra umidade e revestimento anticorrosivo aplicado às superfícies externas de aço carbono.
Conformidade Aduaneira: O pacote de documentação de envio inclui Fatura Comercial, Lista de Embalagem, Certificado de Origem (CO / Formulário E), CTM EN 10204 3.1 e relatórios de Inspeção de Terceiros (ITP) (em conformidade com SGS / BV / TÜV).
Resumo Dimensional para Transporte: Altura total do equipamento 3.814 mm, diâmetro externo máximo entre flanges 570 mm, peso seco 1.760,2 kg, peso de extração do feixe 1.053,8 kg.
