Intercâmbio de calor de cabeça flutuante ASME U Stamp com projeto TEMA classe R para diferencial de alta temperatura

Detalhes do produto:

Lugar de origem:	China
Marca:	YUHONG
Certificação:	ASME, U STAMP, TEMA
Número do modelo:	Trocador de calor de cabeça flutuante, trocador de calor de casco e tubo

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 conjunto
Preço:	1 - 1000000 USD
Detalhes da embalagem:	Palete/caixa de madeira
Tempo de entrega:	45 - 150 dias
Termos de pagamento:	T/T,L/C
Habilidade da fonte:	100 conjuntos por mês

Contato

Todos os Produtos

Tubo sem costura de aço inoxidável (343)

Tubo sem emenda de aço inoxidável (339)

Tubulação de aço inoxidável frente e verso (134)

Tubo de aço inoxidável frente e verso (39)

Tubo de agulha (170)

Tubos de barbatanas (736)

Trocador de calor (35)

tubo do permutador de calor (474)

Pacote de tubos de trocador de calor (53)

Permutador de calor Tubesheet (128)

defletor do permutador de calor (39)

Refrigerador de ar (14)

recipiente de pressão (4)

tubulação soldada de aço inoxidável (61)

Tubo soldado de aço inoxidável (134)

Tubulação da liga de níquel (276)

Tubo da liga de níquel (105)

Tubo da liga de cobre (258)

Tubo do aço de liga (219)

Tubo do titânio (21)

tubo recozido brilhante (173)

Tubo de caldeira (155)

encaixe de aço (874)

Flange de aço (673)

Outros (409)

Partes de revestimento (9)

Descrição de produto detalhada

Área da inversão térmica:

5 m² a 3.000 m²

Pressão de projeto:

0,1 - 30 MPa

Diâmetro do tubo:

Φ19×2 mm a Φ25×2,5 mm

Temperatura de projeto:

-100°C a 550°C

Destacar:

Intercâmbio de calor de carimbo ASME U

Trocador de calor flutuante da cabeça

Trocador de calor TEMA Classe R

Intercâmbio de calor de cabeça flutuante ASME U Stamp com projeto TEMA classe R para diferencial de alta temperatura

TEMA Classe R Concepção de tubos e conchas para serviços de diferencial e de incrustação de alta temperatura

Visão geral do produto

A Yuhong Group Co., Ltd. desenvolve e fabrica trocadores de calor, recipientes de pressão e trocadores de calor arrefecidos a ar, certificados pela ASME, para o setor global de petróleo e gás, petroquímica, refino,e setores de produção de energia.

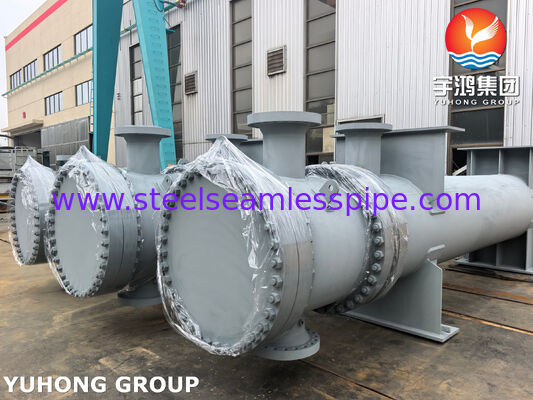

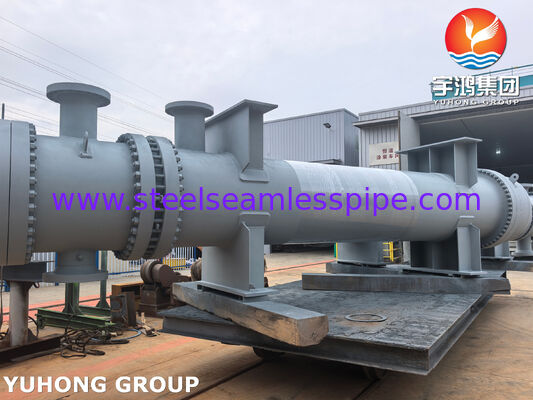

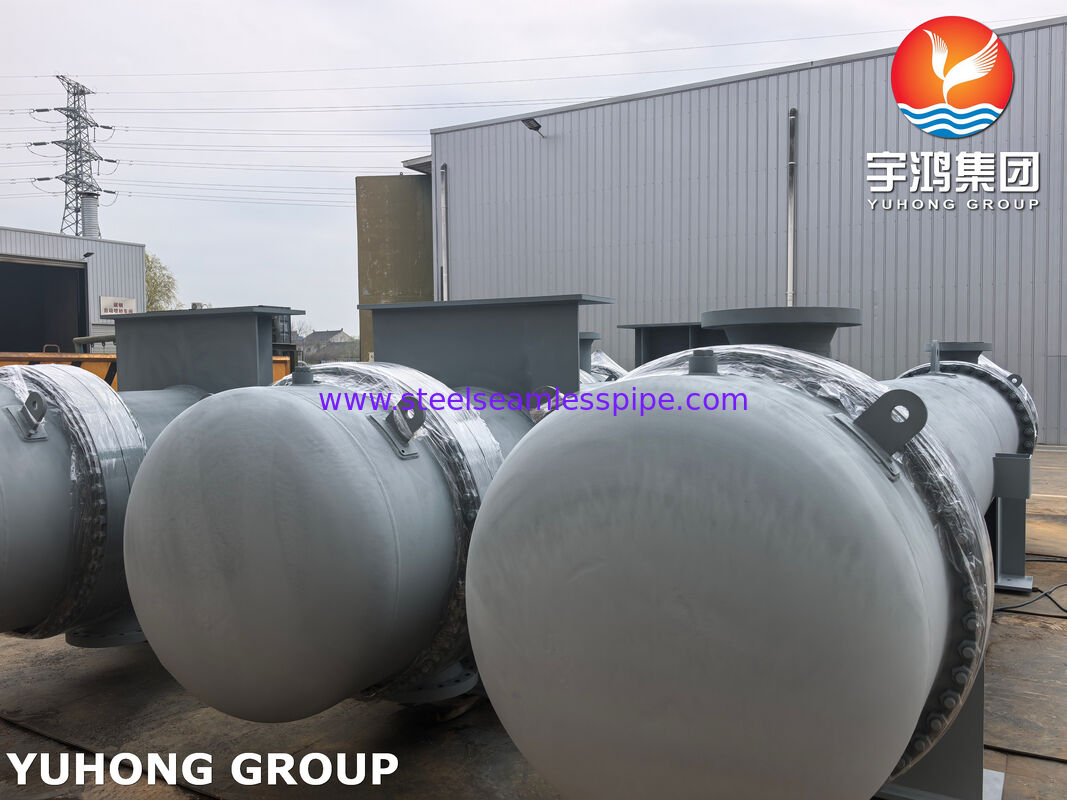

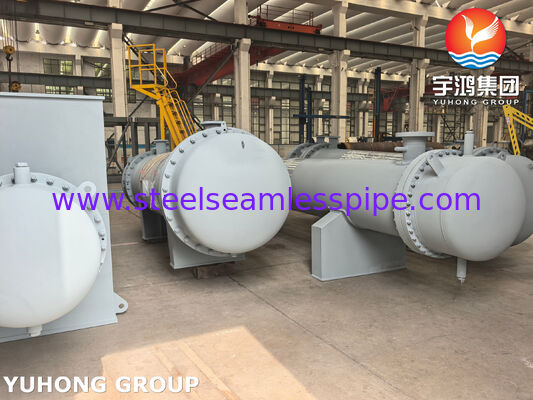

O trocador de calor de cabeça flutuante ASME U Stamp é uma unidade de tubos e conchas da classe R TEMA especificamente selecionada para efeitos de diferenças térmicas graves e de incrustação do lado da concha.A folha de tubo flutuante não é soldada à casca, enabling the tube bundle to expand and contract independently—eliminating differential thermal expansion stress when the temperature difference (ΔT) between shell-side and tube-side fluids exceeds 60°C.

O design do feixe removível permite a extração completa para limpeza mecânica, inspeção de tubos e enchufe sem perturbar a tubulação do lado da concha, reduzindo drasticamente o tempo de entrega.

Principais componentes - Normas e especificações dos materiais

Componente	Padrão de material / grau típico	Papel funcional
Tubos de trocador de calor (sem costura)	A norma ASME SA-213 TP316L	Aço inoxidável de baixo teor de carbono; resistência superior ao cloreto e à corrosão geral
Folha de tubos estacionária	ASME SA-182 F316L (forjado)	Conexão fixa à concha; abriga entradas/saídas de tubos
Folha de tubo flutuante	ASME SA-266 Gr.2 (forja de aço carbono)	Não soldado à casca; permite o movimento térmico axial
Cobertura Shell & Shell	ASME SA-516 Gr.70 (placa de aço carbono)	Limite de pressão primária; espessura concebida em conformidade com a norma ASME UG-27
Canal e cobertura do canal	ASME SA-516 Gr.70 ou ASME SA-240 316L (placa)	Contenção de fluido do lado do tubo; permite o acesso às extremidades do tubo
Frigoríficos	A norma ASME SA-516 Gr.70 ou ASME SA-240 316L	Tubos de suporte e fluxo cruzado directo para melhor transferência de calor
Conjunto de cabeça flutuante	Cobertura, juntas, parafusos - por secção VIII da ASME	Permite a extração de feixes e acomode a expansão diferencial

Os revestimentos de folhas de tubos podem ser especificados com ASME SA-266 Gr.2 + 304, + 316L, + 2205, ou + 8825 para serviços corrosivos/erosivos agressivos.5 mm (disponíveis gabaritos personalizados), e as áreas de transferência de calor são projetadas de 5 m2 até 3.000 m2 dependendo da carga térmica e da queda de pressão admissível.

Requisitos de ensaio e inspecção (ASME Secção VIII Div. 1)

Tipo de ensaio	Referência do código	Critério de aceitação
Ensaio hidrostático	UG-99 - 1,3 × MAWP, espera mínima de 30 minutos	Não há fugas visíveis ou decadência de pressão; testado separadamente nos lados da carcaça e do tubo
Exame radiográfico	Secção V, artigo 2.o da ASME	RT total ou spot por UW-11; não existem indicações volumétricas inaceitáveis
Exame ultrasónico (UT)	Secção V, artigo 5.o da ASME	Inspecção laminar de chapas e forjas; verificação da espessura
Penetrante de corante/partícula magnética (PT/MT)	Secção V, artigos 6.o e 7.o da ASME	Detecção de falhas de superfície em todas as soldas de retenção de pressão e superfícies trabalhadas
Ensaio pneumático	Opcional (quando o teste hidrotest não for viável)	Por caso de código ASME ou especificação do utilizador
Verificação dimensional final	Por desenho de fabrico aprovado	Verificadas todas as dimensões críticas (tiro do tubo, espaçamento entre os deflectores, orientação do bico)

Todas as inspecções são documentadas no Relatório de Dados do Fabricante (MDR) e testemunhadas pelo Inspetor Autorizado da ASME antes da aplicação do carimbo U.

Cenários de aplicação

Os trocadores de cabeças flutuantes são obrigatórios quando os desenhos de tubos fixos de chapa ou de tubo U não são adequados:

Petróleo e Gás:Pre-aquecimento de combustível bruto, desidratação de gás, despesas gerais da unidade de destilação de combustível bruto (CDU) de refinaria
Petroquímica:Refrigeração de efluentes do reator, regeneração de solventes, resfriadores de amortecimento de etileno
Geração de energia:Condensadores de superfície de vapor, aquecedores de água de alimentação, refrigeradores de óleo lubrificante para turbinas
Indústria pesada:Refrigeração a gás de alto forno, intercoolers de compressor, refrigeração a óleo hidráulico
Serviços de contaminação grave:Fluidos com elevada tendência à escamação, coqueamento ou polimerização que requerem limpeza mecânica regular

Vantagens técnicas e personalização

Expansão térmica sem estresse- A folha flutuante não está amarrada, permitindo que o feixe deslice axialmente.Isto elimina as rachaduras por fadiga térmica comuns em projetos fixos quando o ΔT excede 60°C - um parâmetro validado pela FEA em conformidade com a secção VIII da ASME, apêndice 4.

Total manutençãoAs superfícies externas dos tubos e o interior da carapaça são totalmente acessíveis para jets de água de alta pressão ou escovagem.que é impossível com feixes de tubos em U (devido às restrições do raio de curvatura).

Resistência à corrosão- Os tubos SA‐213 TP316L oferecem uma comprovada resistência aos cloretos (até 2.000 ppm) e uma ampla gama de pH, com um baixo teor de carbono (≤ 0,035%) que impede a corrosão intergranular após a soldagem.

Parâmetros personalizáveis (todos dentro dos limites de projeto da ASME):

Pressão de projecto: 0,1 - 30 MPa (g)
Temperatura de projeto: -100°C a +550°C
Materiais de concha: aço carbono (SA-516), aço ligado, aço inoxidável (304/316L), duplex (2205)
Materiais para tubos: aço inoxidável, aço carbono (SA-179), titânio, cobre-níquel (C70600), ligas de níquel (Incoloy 825)
Tipos TEMA: AES, AET ou outras variantes de cabeças flutuantes
Disposições de defleção: mono-segmental, duplo-segmental ou helicoidal para otimizar a velocidade do fluxo cruzado

Perguntas Frequentes

P: Quando é preferível um trocador de cabeça flutuante em vez de tubos fixos ou tubos U?
A: Especificar a cabeça flutuante quando a ΔT do lado da carapaça exceder aproximadamente 60°C E se espera uma impureza do lado da carapaça.Os feixes de tubos em U não podem ser limpos mecanicamente no exterior das curvas.

P: O que distingue o TEMA AES dos desenhos de cabeças flutuantes do AET?
A: AES utiliza um anel de apoio dividido para retenção de juntas; AET utiliza uma cabeça flutuante de puxa. AES é mais comum para pressões moderadas;A AET é selecionada quando a tampa de cabeça flutuante deve ser totalmente removível sem perturbar a concha.

P: O que o selo ASME U certifica legalmente?
A: Certifica que o projeto, os materiais, a fabricação, a soldagem, a NDE e o teste hidrotest da embarcação estão totalmente conformes com a secção VIII Div. 1 da ASME.É um pré-requisito para a contratação pública na maioria das jurisdições e para a subscrição de seguros.

P: Pode o feixe de tubos ser retirado sem desconectar a tubulação do lado da concha?
R: Sim - após a remoção da tampa traseira do canal e da tampa de cabeça flutuante, o feixe desliza para fora axialmente, deixando intactos todos os bicos do lado da concha e as tubulações.

Q: Quais métodos de EQN são obrigatórios para os trocadores de cabeças flutuantes ASME U Stamp?
R: A secção VIII da ASME exige RT de todas as soldas de botão (por UW-11), UT de chapas e forjas (por UG-93) e PT/MT de soldas de superfície.testes de dureza) podem ser adicionados por especificação do utilizador.

Para obter folhas de dados técnicos detalhadas, modelos 3D ou um orçamento adaptado às suas condições de processo, entre em contato diretamente com a Yuhong Group Co., Ltd.Vladimir@steelseamlesspipe.com.
