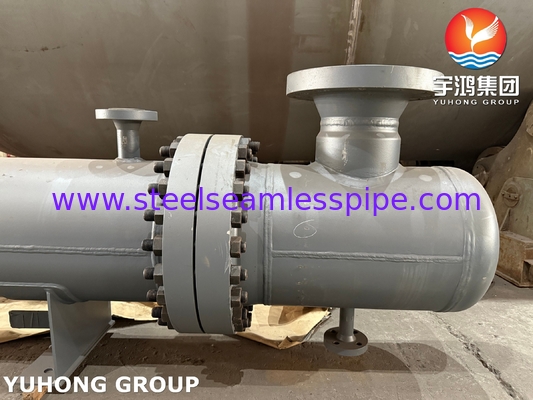

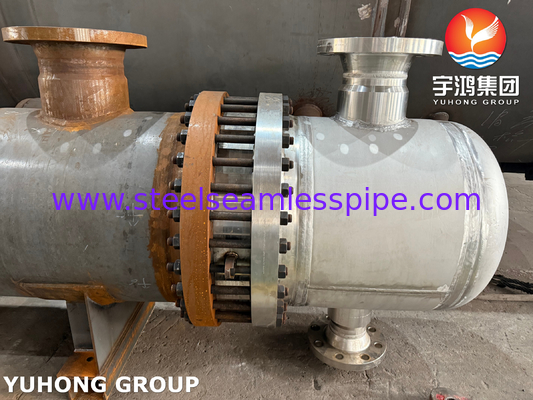

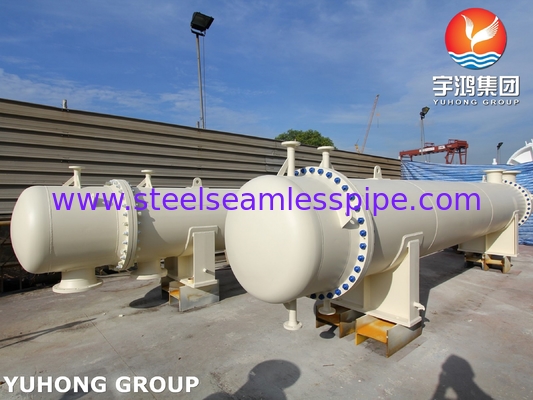

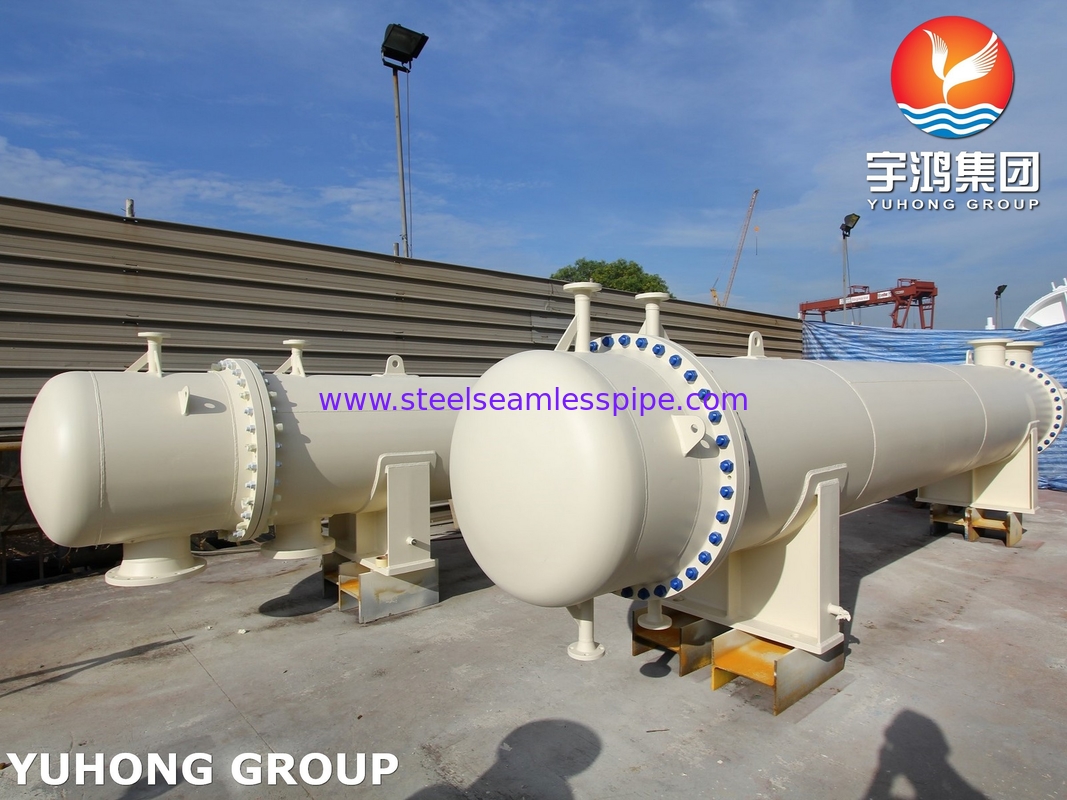

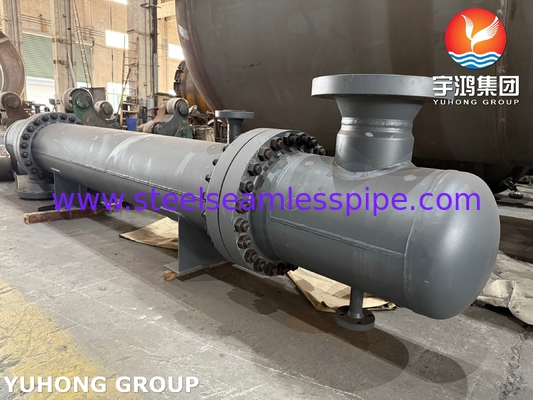

316L Trocador de calor com cabeça flutuante Tipo AES ASME Secção VIII Div. 1

Detalhes do produto:

Lugar de origem:	Processamento químico, refino de petróleo, geração de energia, produtos farmacêuticos, processamento
Marca:	Floating Head Heat Exchanger
Certificação:	ASME Section VIII, TEMA (Tubular Exchanger Manufacturers Association)
Número do modelo:	Tipo AES

Condições de Pagamento e Envio:

Detalhes da embalagem:	Caixas de madeira padrão ou embalagens personalizadas com base nos requisitos do cliente.
Tempo de entrega:	60-90 dias
Habilidade da fonte:	10 conjuntos/mês

Contato

Materiais:

Aço inoxidável 316L

Padrão de concepção:

Seção VIII da ASME, TEMA (Associação de Fabricantes de Intercambiadores Tubulares)

Aplicações:

Aplicações

Normas de conformidade:

Seção VIII Div. 1, Normas TEMA, PED (Directiva relativa aos equipamentos sob pressão),

Destacar:

316L Trocador de calor de cabeça flutuante

Intercâmbio de calor com cabeça flutuante ASME

Componente

Materiais

Notas

Concha

316L aço inoxidável

Resistente à corrosão, adequado para ambientes de alta temperatura e químicos.

Pacotes de tubos

316L aço inoxidável

Alta condutividade térmica e excelente resistência à corrosão por furos e fissuras.

Cobertura de cabeça flutuante

316L aço inoxidável

Permite uma fácil limpeza do feixe de tubos; resistente à corrosão.

Folhas de tubos

316L aço inoxidável

Evitar fugas entre os lados da concha e do tubo; fornece estabilidade estrutural.

Equipamento de defleção/placas de suporte

316L aço inoxidável

Assegura uma distribuição adequada do fluxo e suporta os tubos.

Acessórios

PTFE (politetrafluoroetileno) / grafite

Alta resistência química e desempenho de vedação sob altas temperaturas e pressões.

Parafusos e porcas

Aço inoxidável 316L ou ASTM A193, grau B8

Alta resistência mecânica e resistência à corrosão

Flancas

Aço inoxidável 316L

Fornece ligações fortes e fiáveis entre os componentes.

Garrafas (entrada/saída)

Aço inoxidável 316L

Assegura um fluxo suave de fluidos dentro e fora do trocador de calor.

Componente

Faixa de dimensões

Notas

Diâmetro da concha

200 mm ️ 2000 mm

Personalizável com base em requisitos específicos de transferência de calor.

Diâmetro externo do tubo (OD)

10 mm ️ 50 mm

Os tamanhos padrão são 19,05 mm, 25,4 mm e 38,1 mm.

Espessura da parede do tubo

0.5 mm 3 mm

A espessura depende dos requisitos de pressão e temperatura.

Comprimento do tubo

1 m 12 m

Os comprimentos padrão são de 6 m e 12 m, mas os comprimentos personalizados estão disponíveis.

Espaço livre de cabeça flutuante

50 mm ¥ 300 mm

Permite a fácil remoção e limpeza do feixe do tubo.

Espaçamento de defleção

100 mm 400 mm

Otimizado para distribuição de fluxo e eficiência de transferência de calor.

Diâmetro do bico

50 mm ️ 600 mm

Dimensões de acordo com os requisitos de vazão e pressão do fluido.

Dimensões da flange

Normas ASME B16.5

Disponibilidade de personalização para níveis de pressão específicos (classe 150, 300, 600, etc.).

Nome do ensaio

Descrição

Objetivo

Ensaio hidrostático

Pressurizar os lados da concha e do tubo com água para testar vazamentos ou falhas estruturais.

Assegura que o trocador de calor pode suportar pressões de funcionamento.

Ensaio pneumático

Pressurizar com ar ou gás inerte para verificar se há fugas num ambiente seco.

Assegura a segurança em sistemas em que não é adequado realizar ensaios com base em água.

Ensaios radiográficos (RT)

Inspecção por raios-X das soldas para detectar defeitos internos.

Assegura a qualidade da soldagem e a integridade estrutural.

Ensaios ultrasónicos (UT)

Usa ondas sonoras de alta frequência para detectar defeitos de materiais ou variações de espessura.

Assegura que o material do tubo e da concha atenda aos padrões de espessura e qualidade.

Teste de penetração de corantes (PT)

Aplica corante para detectar rachaduras na superfície ou defeitos nas soldaduras e outros componentes.

Verifica a integridade da superfície dos componentes críticos.

Teste de composição do material

Análise espectrométrica para verificar a composição química dos componentes de aço inoxidável 316L.

Assegura a conformidade com as normas dos materiais e os requisitos de resistência à corrosão.

Teste de dureza

Medir a dureza do material 316L para confirmar as propriedades mecânicas.

Assegura que o material é adequado para condições de pressão e temperatura.

Teste de vazamento

Ensaios com hélio ou nitrogénio para detectar micro-fuga no sistema.

Assegura a vedação completa para aplicações de alto desempenho.

Indústria

Aplicação

Processamento químico

Intercambiadores de calor para arrefecimento, aquecimento ou condensação de fluidos químicos.

Petróleo e Gás

Intercambiadores de calor de refinaria para processos de arrefecimento de petróleo bruto, separação de gases e destilação.

Geração de energia

Condensadores de vapor e aquecedores de água de alimentação em centrais térmicas e nucleares.

Produtos farmacêuticos

Controle de temperatura para fabricação de medicamentos, fermentação e processamento estéril.

Alimentos e Bebidas

Sistemas de pasteurização, arrefecimento e aquecimento para a produção de alimentos e bebidas.

Marítimo e Offshore

Sistemas de arrefecimento para motores de navios, óleo combustível e lubrificantes.

Nome do equipamento

Função do trocador de calor

Reator Químico

Controla a temperatura das reações químicas através da transferência de calor para dentro ou para fora do reator.

Unidade de destilação de petróleo bruto

Preaquece o petróleo bruto e resfriar os destilados separados.

Condensador de vapor

Converte o vapor de escape das turbinas em água para reutilização.

Evaporador

Facilita a evaporação de líquidos nas indústrias alimentar e química.

Refrigerador do compressor de ar

Refrigerar o ar comprimido para reduzir a temperatura e o teor de umidade.

Refrigerador de óleo lubrificante

Manter a temperatura do óleo lubrificante nos motores e nas caixas de velocidades.
