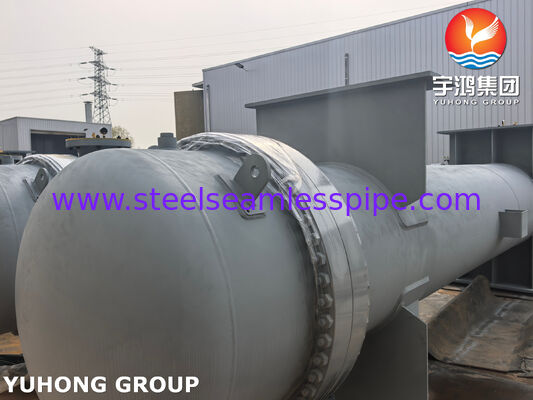

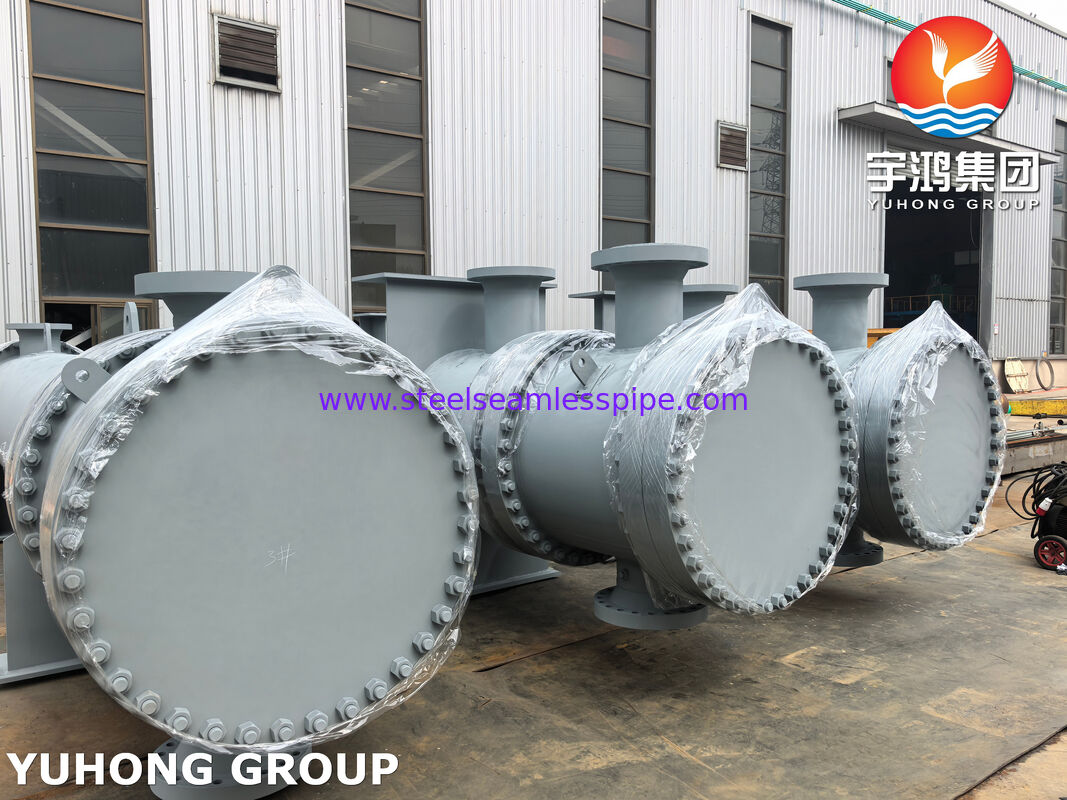

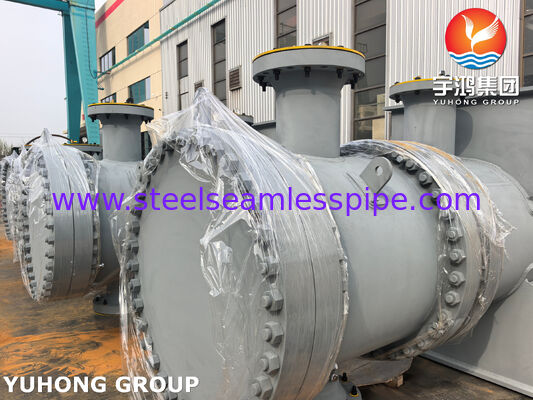

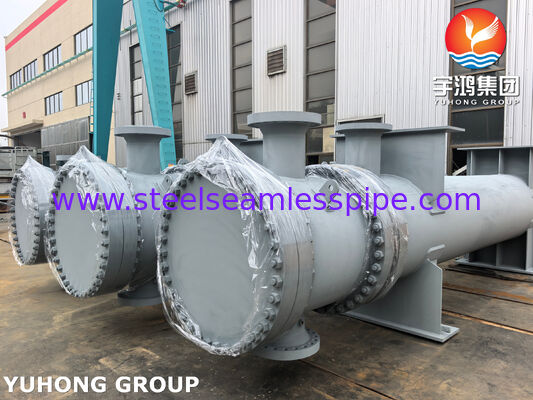

Trocador de calor ASME de TEMA Shell e tubo, NBR habilitado para refrigerador inter
1.Visão geral
Este equipamento é um Intercooler Shell and Tube de alta eficiência projetado e fabricado em estrita conformidade com os padrões TEMA (Tubular Exchanger Manufacturers Association). É utilizado principalmente em sistemas de compressores de múltiplos estágios (como compressores de ar ou compressores de gás de processo) para resfriar gases entre os estágios de compressão, maximizando assim a eficiência volumétrica e minimizando o consumo de energia.
Com certificação dupla para ASME (Sociedade Americana de Engenheiros Mecânicos) e NBR/NR-13 (Normas Nacionais Brasileiras), este trocador de calor atende aos mais altos padrões internacionais de segurança e qualidade, tornando-o totalmente compatível para implantação tanto em mercados globais quanto em rigorosas unidades industriais brasileiras.
2.Códigos e certificações de design
Projeto Térmico e Mecânico: TEMA Classe R, C ou B (otimizado com base no meio e na severidade do processo).
Código do vaso de pressão: ASME Seção VIII, Divisão 1 (com certificação oficial do Selo U).
Conformidade Brasileira: Totalmente compatível com a NR-13 e normas NBR relevantes, incluindo cálculos mecânicos localizados, validação de hidroteste e requisitos de placa de identificação.
Qualificações de soldagem: ASME Seção IX e AWS.
3.Recursos estruturais e principais vantagens
Configurações TEMA otimizadas: * Disponível em designs de tubos fixos (por exemplo, AEL, BEM) para uma área compacta e economia.
Disponível em designs de feixe removível/cabeça flutuante (por exemplo, AES, AET) para facilitar a limpeza mecânica e a inspeção ao lidar com fluidos incrustantes.
Feixes de tubos de alto desempenho: Equipados com tubos sem costura de alta condutividade térmica. Tubos opcionais com aletas baixas ou tubos corrugados podem ser integrados para aumentar substancialmente o coeficiente de transferência de calor no lado do gás.
Vedação confiável e resistência à corrosão: Os tubos são unidos aos espelhos por meio de soldagem de força e expansão, eliminando completamente o risco de contaminação cruzada entre o gás e a água de resfriamento.
Separação de Umidade Integrada: Como um intercooler, o recipiente possui defletores estrategicamente posicionados e saídas de drenagem de condensado dedicadas para capturar e remover com eficiência a umidade precipitada durante o processo de resfriamento do gás.
4. Garantia de qualidade e documentação (livro de dados)
Após a entrega, um livro de dados de garantia de qualidade abrangente será fornecido, incluindo:
Formulário ASME U-1 (Relatório de dados do fabricante para vasos de pressão).
Certificado de Conformidade com a NR-13 / NBR assinado por Profissional Presumido Legal Brasileiro registrado (PH - Profissional Habilitado).
Relatórios de testes de materiais (MTRs) para todas as peças que retêm pressão.
Especificações de Procedimento de Soldagem (WPS), Registros de Qualificação de Procedimento (PQR) e Qualificações de Desempenho de Soldador (WPQ).
Relatórios de END (radiografia, ultrassom, corante penetrante) e certificados de testes hidrostáticos.
