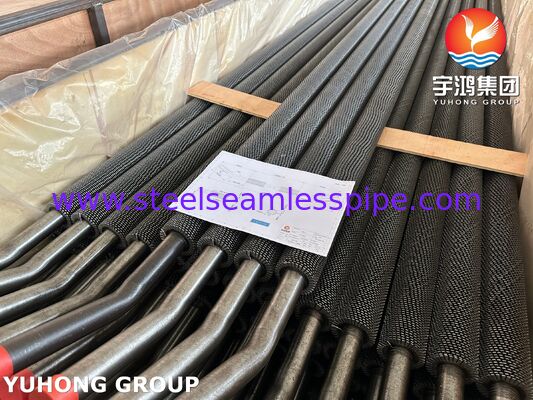

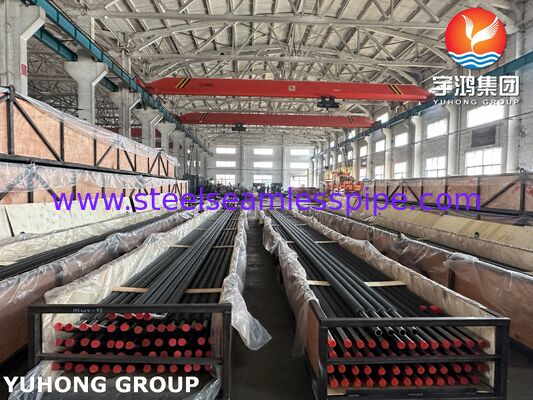

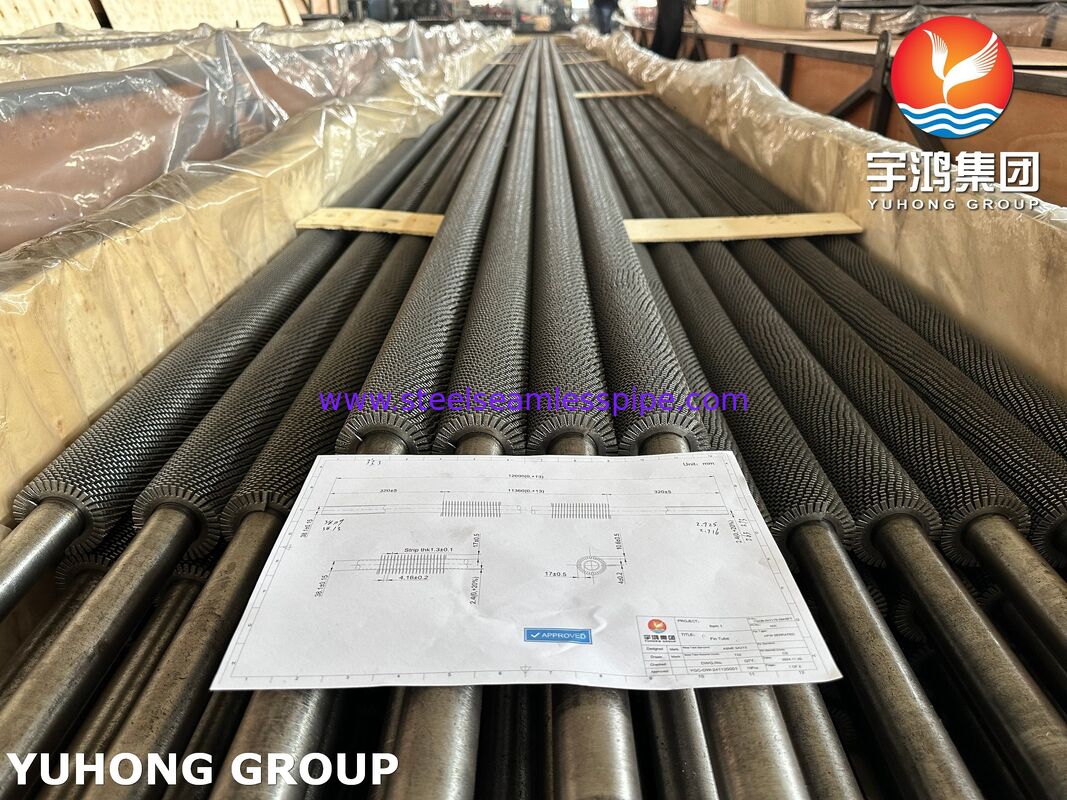

ASTM SA213 T22 Fabricante de tubos de barbatanas dentadas
Visão geral do produto
ASTM SA213 T22 Tubos com barbatanas serrilhadas são componentes de transferência de calor de primeira qualidade projetados para ambientes de serviço de alta temperatura e alta pressão.Fabricado a partir de tubos de aço de liga ferrítica sem costura da classe ASTM SA213 T22 e equipado com barbatanas serrilhadas soldadas continuamente, estes tubos são amplamente utilizados em caldeiras, economizadores, aquecedores de ar, unidades de recuperação de calor residual, plantas petroquímicas e instalações de geração de energia.
O projeto da barbatana dentada melhora o desempenho térmico, interrompendo a camada de fronteira dos gases que fluem, criando maior turbulência e melhorando a eficiência da transferência de calor por convecção.Combinado com a excelente resistência ao arrasto e resistência à oxidação do aço ligado ASTM SA213 T22, estes tubos com barbatanas proporcionam uma operação fiável a longo prazo em aplicações industriais exigentes.
O que são tubos de barbatanas?
Os tubos com barbatanas serrilhadas são fabricados por solda de barbatanas especialmente entalhadas (serrilhadas) na superfície externa de um tubo num padrão helicoidal contínuo.O perfil segmentado da barbatana aumenta a turbulência do fluxo de ar, reduzindo a resistência térmica em toda a superfície da barbatana.
Em comparação com os tubos de barbatana sólida simples, os tubos de barbatana dentada oferecem:
- Coeficientes de transferência de calor mais elevados
- Melhoria da eficiência térmica do lado do gás
- Melhor desempenho em condições de incrustação
- Requisitos reduzidos de tamanho do equipamento
- Menores custos operacionais globais
- Aumentar a eficiência da recuperação de calor
Para sistemas de recuperação de calor de alta temperatura, o ASTM SA213 T22 é um dos materiais mais especificados devido à sua excelente retenção de resistência e resistência à corrosão.
Características fundamentais
Excelente resistência à alta temperatura
A composição de liga de cromo-molibdênio proporciona uma resistência excepcional ao arrastamento e estabilidade mecânica a temperaturas de funcionamento elevadas.
Performance de transferência de calor melhorada
As barbatanas dentadas criam turbulência controlada, aumentando as taxas de transferência de calor em comparação com os projetos convencionais de barbatanas sólidas.
Integridade superior da solda
A soldagem por resistência de alta frequência garante uma ligação metalúrgica contínua entre a barbatana e o tubo, minimizando a resistência ao contato térmico.
Resistência à oxidação e à escamação
O teor de cromo melhora a resistência à oxidação e à descascagem em ambientes de gases de combustão de alta temperatura.
Longa vida útil
Projetados para operação contínua em processos industriais severos, onde a fiabilidade e a eficiência térmica são críticas.
Opções de conceção flexíveis
Disponível em dimensões personalizadas, configurações de barbatanas e combinações de materiais para atender aos requisitos específicos do processo.
Aplicações típicas
ASTM SA213 T22 Tubos de barbatanas dentadas são comumente utilizados em:
- Economizadores de caldeiras
- Preaquecedores de ar
- Geradores de vapor de recuperação de calor (HRSG)
- Sistemas de recuperação de calor residual
- Caldeiras de processo de refinaria
- Fornos petroquímicos
- Intercambiadores de calor de centrais elétricas
- Aquecedores de óleo térmico
- Unidades de recuperação de gases de escape industriais
- Equipamento de arrefecimento de gás de processo
Classe de produção padrão
| Parâmetro |
Intervalo padrão |
| Material do tubo de base |
ASTM SA213 T22 |
| Diâmetro externo do tubo |
190,05 mm 63,50 mm |
| Espessura da parede do tubo |
20,0 mm 8,0 mm |
| Comprimento do tubo |
Até 18 000 mm |
| Material das barbatanas |
Aço carbono, aço ligado, aço inoxidável |
| Espessura das barbatanas |
00,8 mm 2,0 mm |
| Altura das barbatanas |
8 mm ️ 25 mm |
| Pico da barbatana |
3 mm 12 mm |
| Densidade das barbatanas |
80 ¥ 330 barbatanas/metro |
| Tipo de barbatana |
Fim de soldagem helicoidal dentada |
| Método de fabrico |
Solução de resistência de alta frequência (HFW) |
As dimensões personalizadas podem ser fabricadas de acordo com as especificações do projeto e as normas internacionais.
ASTM SA213 T22 Composição química
| Elementos |
Composição (%) |
| Carbono (C) |
0.05 ¢ 0.15 |
| Manganês (Mn) |
0.30 ¢ 0.60 |
| Fósforo (P) |
≤ 0025 |
| Enxofre (S) |
≤ 0025 |
| Silício (Si) |
≤ 0.50 |
| Cromo (Cr) |
1.90 ¢ 2.60 |
| Molibdênio (Mo) |
0.87 1 ¢.13 |
Os elementos de liga de cromo e molibdênio contribuem significativamente para a resistência a altas temperaturas, a resistência à oxidação e o desempenho de arrastamento a longo prazo.
ASTM SA213 T22 Propriedades mecânicas
| Imóveis |
Valor mínimo |
| Resistência à tração |
415 MPa |
| Força de rendimento |
205 MPa |
| Extensão |
30% |
| Dureza |
Normalmente ≤ 163 HB |
| Temperatura máxima de funcionamento recomendada |
Aproximadamente 600°C |
As propriedades mecânicas podem variar em função das condições de tratamento térmico e dos requisitos de produção.
Processo de Fabricação
Os nossos tubos dentados ASTM SA213 T22 são produzidos utilizando um processo de fabrico controlado:
- Inspecção das matérias-primas recebidas e verificação da certificação.
- Preparação de precisão de tubos sem costura ASTM SA213 T22.
- Produção de tiras de barbatanas dentadas de acordo com as especificações do projeto.
- Enrolamento contínuo das barbatanas helicoidais.
- Soldadura por resistência de alta frequência das barbatanas à superfície do tubo.
- Monitorização e verificação da qualidade das costuras de solda.
- Inspecção dimensional e ensaios de desempenho.
- Limpeza da superfície, conservação, marcação e embalagem.
Este processo garante uma forte ligação de barbatana a tubo e uma condutividade térmica ótima.
Inspecção e garantia da qualidade
Cada lote é submetido a procedimentos abrangentes de ensaios e inspecções para garantir a conformidade com as especificações do cliente e com as normas internacionais.
Verificação dos materiais
- Revisão dos certificados de matérias-primas
- Traçabilidade do número de calor
- Identificação positiva do material (PMI) mediante pedido

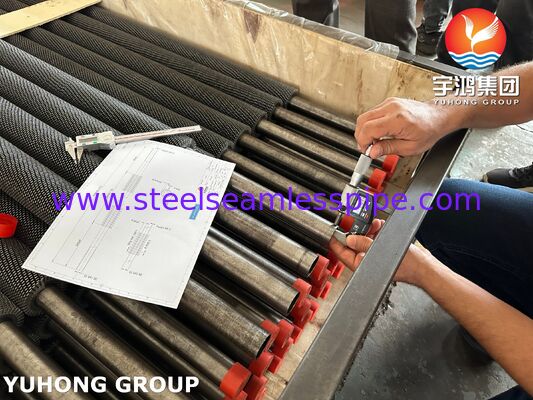

Inspecção dimensional
- Medição do diâmetro exterior
- Verificação da espessura da parede
- Medição da altura das barbatanas
- Inspecção do pico das barbatanas
- Verificação da retidão do tubo
- Inspecção das tolerâncias de comprimento
Ensaios mecânicos
- Teste de tração
- Teste de dureza
- Teste de aplanamento
- Teste de expansão (se aplicável)
Ensaios não destrutivos
- Teste de corrente de redemoinho (ECT)
- Ensaios ultrasónicos (UT)
- Ensaios de penetração de corantes (PT)
- Ensaios de partículas magnéticas (MT) a pedido
Inspecção da qualidade da solda
- Exame de ligação de barbatana a tubo
- Monitorização contínua da solda
- Ensaios de integridade da fixação das barbatanas
Teste de pressão
- Ensaios hidrostáticos de acordo com os requisitos ASTM, quando especificados.
Vantagens dos tubos de barbatanas dentadas ASTM SA213 T22
- Aumento da área de transferência de calor externo
- Melhoria da eficiência térmica nas aplicações do lado do gás
- Excelente resistência à deformação por arrastamento
- Redução do impacto da impureza em comparação com tubos de barbatanas sólidas
- Desempenho superior em ambientes de alta temperatura
- Menor consumo de combustível através de uma melhor recuperação de calor
- Redução da pegada do equipamento
- Período de vida útil prolongado
Documentação disponível
No momento da expedição, podem ser apresentadas as seguintes documentações:
- EN 10204 3.1 Certificado de ensaio de materiais
- Relatório de Análise Química
- Relatório de ensaio mecânico
- Relatório de inspecção dimensional
- Relatório de ensaio hidrostático
- Relatório PMI (facultativo)
- Relatórios NDT
- Lista de embalagens
- Certificado de conformidade
Por que escolher os nossos tubos dentados ASTM SA213 T22?
Os nossos tubos de barbatanas dentadas são projetados para maximizar a eficiência térmica, mantendo uma durabilidade excepcional em condições de funcionamento severas.controlo rigoroso da qualidade, e traçabilidade completa dos materiais, fornecemos soluções de tubos com nadadeiras que atendem aos exigentes requisitos de geração de energia, processamento petroquímico, operações de refinaria,e sistemas industriais de recuperação de calor em todo o mundo.
Se o seu projeto requer dimensões padrão ou projetos totalmente personalizados de tubos com barbatanas, os nossos tubos ASTM SA213 T22 Serrated Fined oferecem um desempenho de transferência de calor confiável,custos de manutenção reduzidos, e valor operacional a longo prazo.
