Tubos com aletas cravejados soldados de alta frequência (tubo base ASTM A213 T9 + pinos de aço carbono)
Descubra tubos com aletas com pinos soldados de alta frequência premium, projetados para transferência de calor superior em ambientes exigentes de alta temperatura e alta pressão. Como especialista experiente em comércio exterior, com mais de uma década no fornecimento de componentes de trocadores de calor para clientes globais nas indústrias petroquímica, de geração de energia e de refino, nossa empresa oferece soluções confiáveis e de alto desempenho, adaptadas às necessidades do seu projeto.
Visão geral do produto: Tubos com aletas cravejados soldados de alta frequência

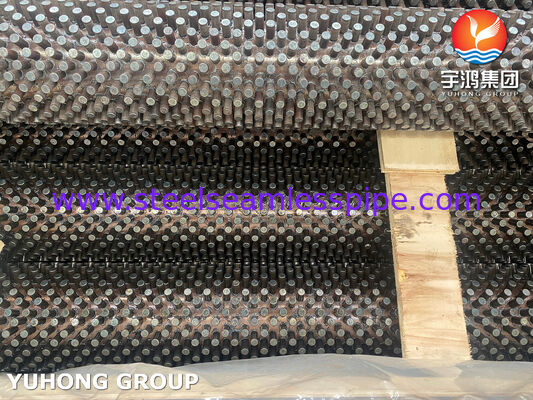

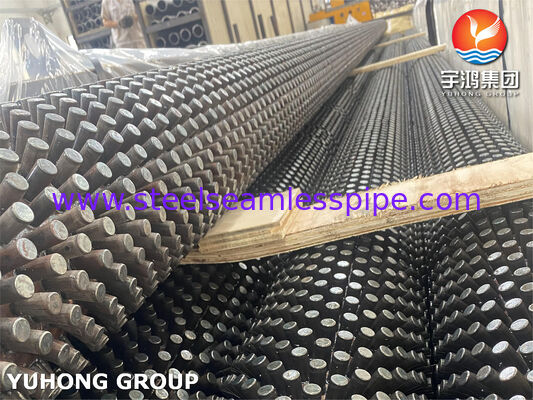

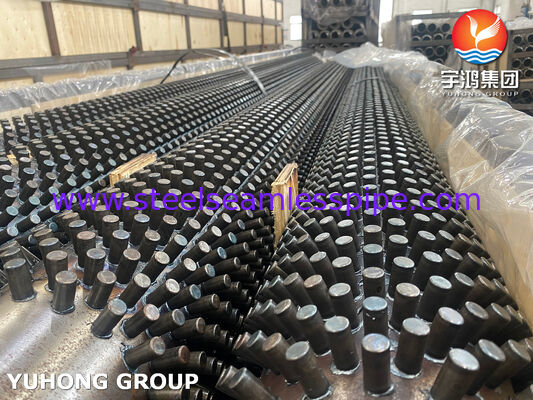

Os tubos com aletas cravejadas, também conhecidos como tubos com cabeça de prego ou tubos com aletas de pino, apresentam pinos cilíndricos (pinos) soldados por resistência ou soldados de alta frequência à superfície externa de um tubo de base. Este projeto aumenta significativamente a área de superfície de transferência de calor – normalmente 2 a 3 vezes maior que a dos tubos nus – enquanto mantém excelente resistência mecânica e resistência a incrustações.
Nossa combinação de tubo base ASTM A213 T9 com pinos de aço carbono (CS) é excelente em aplicações de alta temperatura. A liga T9 oferece excelente resistência à fluência, resistência à oxidação e resistência a altas temperaturas, enquanto os robustos pinos de aço carbono melhoram a transferência de calor externa em seções convectivas.
Resumo dos principais benefícios:
- Forte ligação metalúrgica através de soldagem de alta frequência ou por resistência.
- Excelente desempenho em fluxos de gás empoeirados, erosivos ou de alta temperatura.
- Dimensões e padrões de pinos personalizáveis (passo quadrado, hexagonal ou helicoidal).
Especificações de materiais do produto

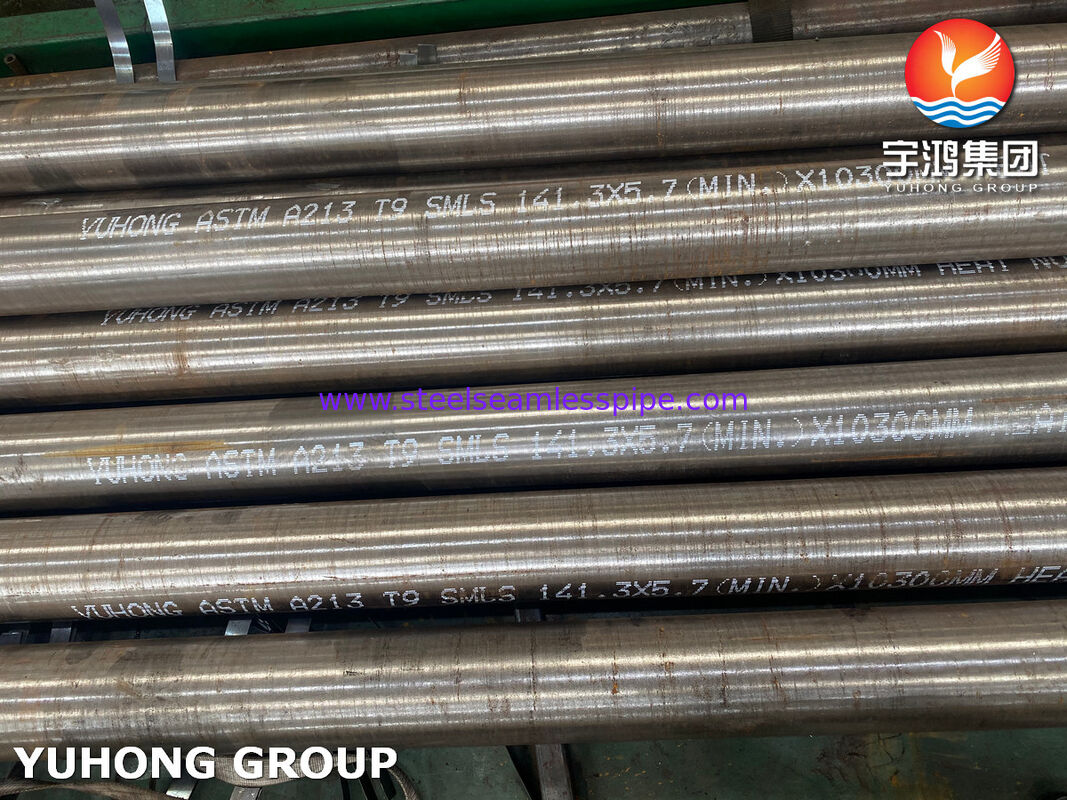

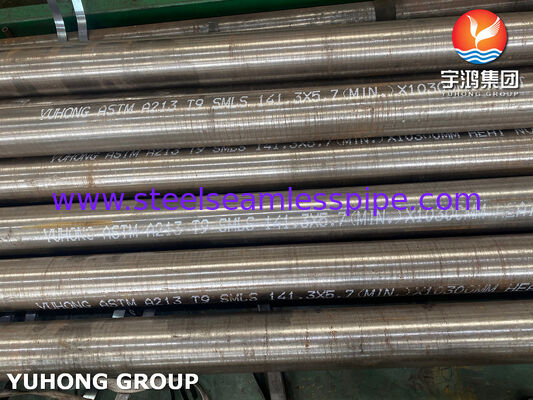

Material do tubo base: Tubo de liga de aço ferrítico sem costura ASTM A213 T9 (9Cr-1Mo).
Material do pino (aleta): aço carbono (CS), normalmente equivalente a Q235B ou graus de baixo carbono para ótima soldabilidade e economia.
Composição Química
Tubo Base ASTM A213 T9 (% em peso):
| Elemento |
Contente (%) |
| C |
0,15 máx. |
| Mn |
0,30 - 0,60 |
| P |
0,025 máx. |
| S |
0,025 máx. |
| Si |
0,25 - 1,00 |
| Cr |
8h00 - 10h00 |
| Mo |
0,90 - 1,10 |
Pinos de aço carbono (grau típico de baixo carbono, por exemplo, equivalente Q235B):
- C: ≤0,20%
- Mn: 0,30-0,70%
- P: ≤0,045%
- S: ≤0,045%
- Si: ≤0,30% (aprox.)
As propriedades mecânicas do T9 incluem resistência à tração mínima de 415 MPa e limite de escoamento de 205 MPa, tornando-o ideal para temperaturas elevadas.
Estrutura e Processo de Fabricação
Componentes:
- Tubo Base: Tubo de liga de aço sem costura que fornece contenção de pressão e resistência à corrosão/oxidação.
- Pinos (Aletas): Pinos cilíndricos ou cônicos discretos soldados perpendicularmente ou em ângulo com a superfície do tubo.
- Junta de solda: A soldagem por resistência de alta frequência cria uma ligação metalúrgica forte e contínua com zona mínima afetada pelo calor, garantindo durabilidade sob ciclos térmicos e vibração.
Processo de incorporação/soldagem: Os pinos são soldados automaticamente usando métodos de alta frequência ou resistência em passo controlado. A penetração da solda é normalmente ≥1,5 mm com baixa altura do cordão (≤1 mm) e sem respingos. Este processo garante uma fixação robusta adequada para serviços em altas temperaturas de até ~600°C (dependendo da classe).
Dimensões e Tolerâncias
Faixas típicas de fabricação (tamanhos personalizados disponíveis mediante solicitação):
| Parâmetro |
Faixa |
Notas de tolerância |
| DE do tubo base |
25 - 273 mm (1" - 10" NPS) |
±0,5% ou de acordo com os padrões ASTM |
| Espessura da parede do tubo base |
3,5 - 28,6 mm |
±10% ou conforme especificado |
| Comprimento do tubo |
Até 25.000 mm |
Retidão ≤2,5 mm/3m |
| Diâmetro do pino |
6 - 25,4 mm |
±0,3mm |
| Altura do pino |
10 - 35mm |
±0,5 mm |
| Passo do parafuso prisioneiro |
8 - 30 mm (quadrado/hexagonal) |
±1 mm |
| Densidade do Stud |
Personalizado (por exemplo, 120-400/m²) |
- |
A ovalidade, a excentricidade e outras tolerâncias estão em conformidade com a ASTM A213 e as especificações do cliente. O teste hidrostático (pressão de projeto de 1,5×) é padrão.
Vantagens de desempenho
- Transferência de calor aprimorada: aumenta a área de superfície e a eficiência térmica em 2-3× em comparação com tubos nus; ideal para baixos coeficientes de transferência de calor no lado do gás.
- Resistência à incrustação e à erosão: Os pinos discretos resistem melhor ao acúmulo de cinzas e ao impacto de partículas do que as aletas contínuas em ambientes empoeirados.
- Durabilidade em altas temperaturas: a liga T9 oferece excelente resistência à fluência e à oxidação; soldas fortes suportam ciclos térmicos.
- Robustez Mecânica: Superior resistência à vibração e pressão; adequado para aplicações com alto teor de poeira, como caldeiras CFB.
- Economia: Combina material de base premium com pinos CS econômicos para desempenho/valor ideal.
Campos de aplicação detalhados
Nossos tubos com aletas cravejadas são amplamente utilizados em:
- Petroquímica e Refino: Aquecedores de processo, aquecedores de queima e seções de convecção em reformadores e craqueadores.
- Geração de energia: Economizadores de caldeiras, superaquecedores, pré-aquecedores de ar e caldeiras de recuperação de calor residual, especialmente unidades alimentadas a carvão/biomassa ou CFB.
- Petróleo e Gás: Trocadores de calor em operações upstream/downstream e plataformas offshore.
- Transformação de resíduos em energia e incineradores: Seções superiores do forno que lidam com gases de combustão com alto teor de enxofre ou poeira.
- Processamento Químico: Reatores de alta temperatura e sistemas de recuperação de calor.
- Outros: Fornos de cimento, fornos de vidro e caldeiras marítimas.
Por que nos escolher? Nossas vantagens e experiência
Com anos de experiência na exportação de tubos aletados para clientes na Ásia, Europa, Oriente Médio e Américas, nos destacamos por:
- Rigoroso controle de qualidade: Rastreabilidade total do material (certificados EN 10204 3.1), inspeções dimensionais e testes de soldagem.
- Experiência em personalização: Produção flexível para padrões, comprimentos e combinações de materiais específicos.
- Prazos de entrega e preços competitivos: A fabricação eficiente e a logística global garantem uma entrega confiável.
- Suporte Técnico: Nossa equipe fornece cálculos de transferência de calor, recomendações de materiais e serviço pós-venda.
- Histórico comprovado: Projetos bem-sucedidos em grandes refinarias e usinas de energia, com pedidos repetidos destacando a confiabilidade do produto e nosso compromisso com a satisfação do cliente.
