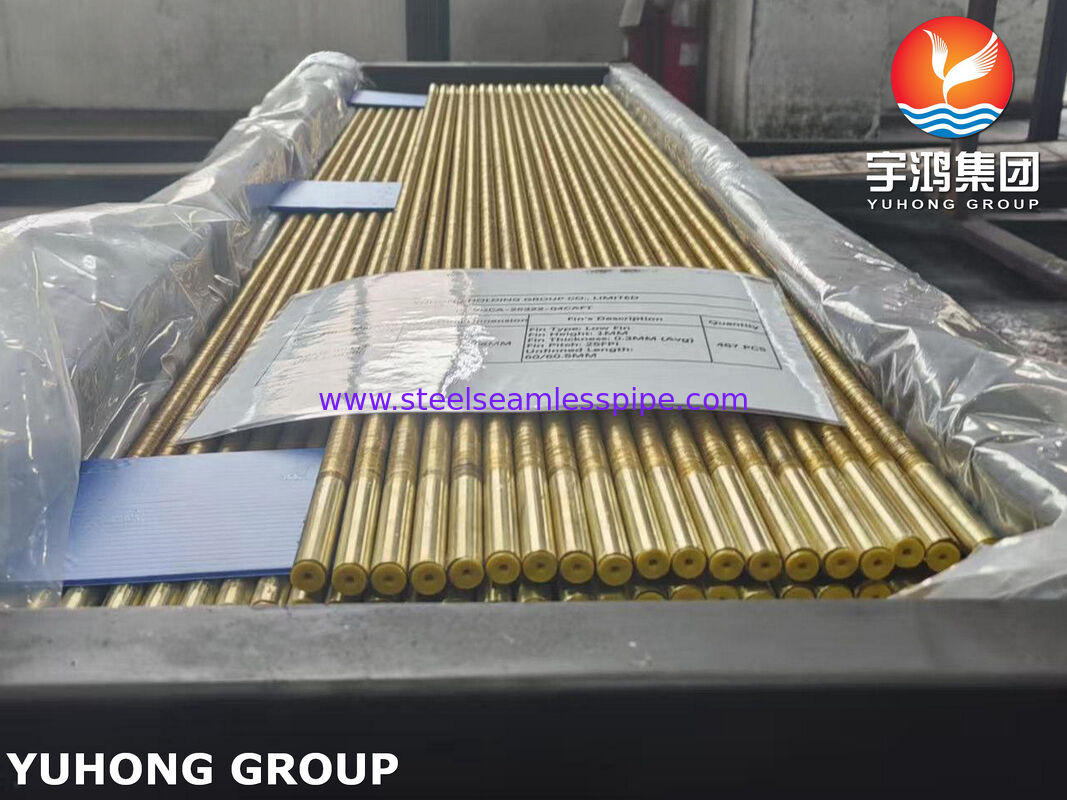

ASME SB111 C68700 Tubos de barbatanas baixas para trocadores de calor de conchas e tubos
Visão geral do produto
ASME SB111 C68700 Low Finned Tubes are premium enhanced-surface heat transfer tubes manufactured from Aluminum Brass (UNS C68700) seamless tubing and engineered specifically for high-efficiency shell-and-tube heat exchangersA geometria da barbatana baixa é mecanicamente formada a partir da parede do tubo de base,criar uma estrutura de barbatanas integrada que aumente significativamente a área de transferência de calor externa, mantendo uma excelente condutividade térmica e integridade mecânica.
C68700 Alumínio Latão é amplamente reconhecido pela sua resistência excepcional à corrosão da água do mar, erosão, ataque de impacto e biofouling,tornando-o um dos materiais mais especificados para condensadores, resfriadores marinhos, plantas de dessalinização, centrais eléctricas e trocadores de calor petroquímicos.
A combinação da metalurgia de latão de alumínio e o aprimoramento de barbatanas baixas permite que os designers alcancem maior desempenho térmico, menor tamanho do trocador,e custos operacionais mais baixos em comparação com os tubos simples convencionais.
Características fundamentais
- Fabricado a partir de tubos de latão de alumínio sem costura ASME SB111 UNS C68700
- Construção integrada de barbatanas baixas, sem soldadura ou ligação
- Superfície de transferência de calor externa melhorada
- Excelente resistência à corrosão da água do mar e da água salobra
- Alta resistência à erosão e à corrosão e ao impacto
- Melhoria da eficiência dos trocadores de calor
- Dimensão reduzida da concha e da pegada do equipamento
- Apto para condensadores, evaporadores e refrigeradores de líquidos
- Duração de vida útil em ambientes marinhos e industriais
- Geometria de barbatanas personalizada disponível para satisfazer os requisitos de projeto térmico
Aplicações típicas
Geração de energia
- Condensadores de superfície de vapor
- Caldeiras de água de alimentação
- Sistemas auxiliares de arrefecimento
Indústria marítima
- Refrigeradores de água do mar
- Sistemas de refrigeração central
- Refrigeradores de água para motor
- Intercambiadores de calor de plataformas offshore
Instalações de dessalinização
- Evaporadores flash de vários estágios
- Caldeiras de salmoura
- Condensadores
Petroquímica e Refinaria
- Refrigeradores de processo
- Condensadores de hidrocarbonetos
- Sistemas de recuperação de calor
HVAC & Refrigeration
- Condensadores refrigerados a água
- Refrigeradores
- Unidades de recuperação de calor
Processo de Fabricação
As barbatanas baixas são formadas através de um processo de trabalho a frio de precisão que desloca o material da parede do tubo para criar barbatanas helicoidais contínuas.não há descontinuidade metalúrgica entre a barbatana e o material de base.
Este método de fabrico fornece:
- Eficiência máxima de transferência de calor
- Excelente condutividade térmica da barbatana para o tubo
- Resistência mecânica superior
- Resistência a danos induzidos por vibrações
- Confiabilidade operacional a longo prazo
Faixa de tamanho padrão
| Parâmetro |
Intervalo padrão |
| Diâmetro externo do tubo de base |
150,88 mm 31,75 mm |
| Espessura da parede do tubo |
0.70 mm |
| Comprimento do tubo |
Até 18 000 mm |
| Altura das barbatanas |
0.8 mm 2.5 mm |
| Pico da barbatana |
8 ¢ 26 barbatanas por polegada (FPI) |
| Espessura das barbatanas |
00,25 mm 0,50 mm |
| Comprimento das barbatanas |
De acordo com as exigências do cliente |
| Comprimento da extremidade nua |
50 mm ¥ 300 mm |
| Relação de aumento da área da superfície |
2 4 vezes tubo simples |
As dimensões e configurações de barbatanas personalizadas podem ser produzidas de acordo com as especificações do projeto e os cálculos de projeto térmico.
Composição química da norma ASME SB111 C68700 (latão de alumínio)
| Elementos |
Composição (%) |
| Cobre (Cu) |
76.0 ¢ 79.0 |
| Zinc (Zn) |
Balance. |
| Alumínio (Al) |
1.8 ¢ 2.5 |
| Arsénio (As) |
0.02 ¢ 0.06 |
| Ferro (Fe) |
0.06 Max |
| Manganês (Mn) |
0.01 Max |
| Níquel (Ni) |
0.50 Max. |
| Chumbo (Pb) |
0.07 Max. |
A adição de alumínio controlada forma uma película protetora de superfície que aumenta significativamente a resistência à corrosão e erosão da água do mar.
Propriedades mecânicas
Propriedades mecânicas típicas (condição de aquecimento)
| Imóveis |
Valor |
| Resistência à tração |
≥ 360 MPa |
| Força de rendimento (0,5% de extensão sob carga) |
≥ 125 MPa |
| Extensão |
≥ 30% |
| Dureza |
Tipicamente 70 ¢ 100 HRB |
| Conductividade térmica |
Aproximadamente 115 ‰ 125 W/m·K |
| Densidade |
Aproximadamente 8,33 g/cm3 |
Os valores podem variar em função das dimensões dos tubos, das condições de fabrico e das especificações do cliente.
Inspecção e ensaios
Verificação das matérias-primas
- Revisão do certificado de material
- Traçabilidade do número de calor
- Identificação positiva do material (PMI) mediante pedido

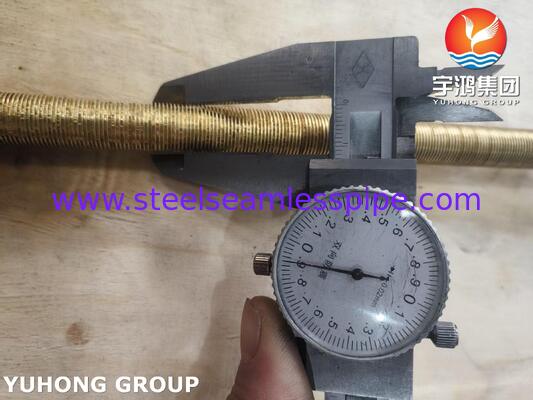

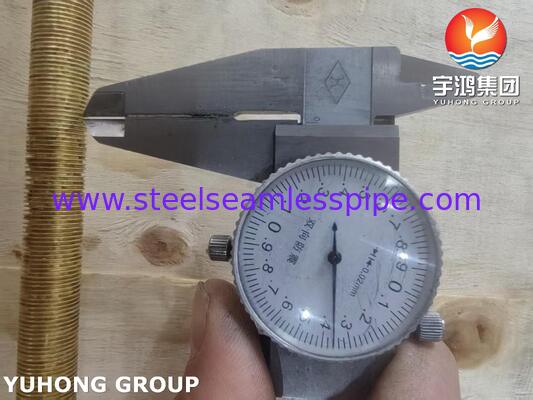

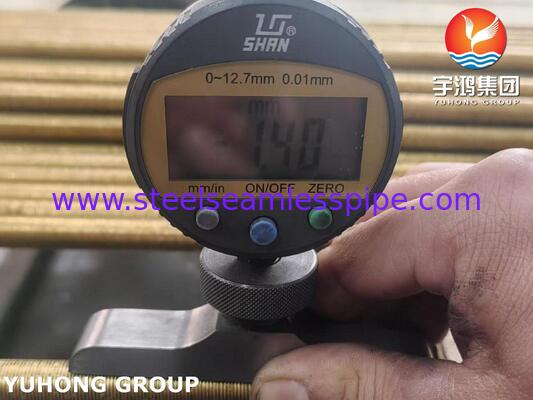

Inspecção dimensional
- Medição do diâmetro exterior
- Verificação da espessura da parede
- Inspecção da altura das barbatanas
- Medição da altura das barbatanas
- Verificação da espessura das barbatanas
- Verificações de dimensões de ponta nu
- Inspecção da retidão e do comprimento
Ensaios mecânicos
- Ensaios de tração
- Teste de aplanamento
- Teste de queima
- Teste de expansão
- Ensaios de dureza
Ensaios não destrutivos
- Teste de corrente de redemoinho (ECT)
- Ensaios de pressão hidrostática
- Ensaios de vazamento no ar e sob a água
- Ensaios ultrasónicos (UT) quando especificados
Exame da superfície
- Inspecção visual
- Avaliação dos defeitos de superfície
- Verificação do perfil das barbatanas
- Inspecção de limpeza
Documentação fornecida
- EN 10204 3.1 Certificado de ensaio de materiais
- Relatórios de inspecção dimensional
- Relatórios de ensaio mecânico
- Relatórios NDT
- Documentação de inspecção de terceiros (TÜV, SGS, BV, DNV, Lloyd's Register) disponível mediante pedido
Vantagens dos tubos de barbatanas baixas C68700
O perfil de barbatana baixa aumenta a superfície externa, resultando em uma eficiência térmica significativamente melhorada em comparação com tubos simples.
O latão de alumínio oferece excelente proteção contra a corrosão da água do mar, tornando-o ideal para aplicações marítimas e dessalinização.
Os coeficientes de transferência de calor melhorados permitem projetos de trocadores mais compactos e menor uso de materiais.
A excelente resistência à erosão, à corrosão e à bioincrustância contribui para reduzir os custos de manutenção e prolongar a vida útil.
Combina um elevado desempenho térmico com durabilidade, reduzindo os custos totais do ciclo de vida.
Normas aplicáveis
O fabrico e a inspecção podem ser efectuados de acordo com:
- ASME SB111
- ASTM B111
- Normas TEMA
- Código ASME para caldeiras e recipientes sob pressão
- EN 10204
- Especificações do projecto do cliente
Por que escolher os tubos de barbatanas baixas ASME SB111 C68700?
ASME SB111 C68700 Alumínio Brass Tubos de Finas Baixas fornecem uma combinação ideal de eficiência de transferência de calor, resistência à corrosão da água do mar, confiabilidade mecânica e durabilidade a longo prazo.O seu design de superfície melhorado permite um desempenho térmico mais elevado, mantendo a comprovada resistência à corrosão do latão de alumínio, tornando-os uma escolha preferida para trocadores de calor de concha e tubo que operam em ambientes marinhos, geração de energia, dessalinização, HVAC e petroquímica.
