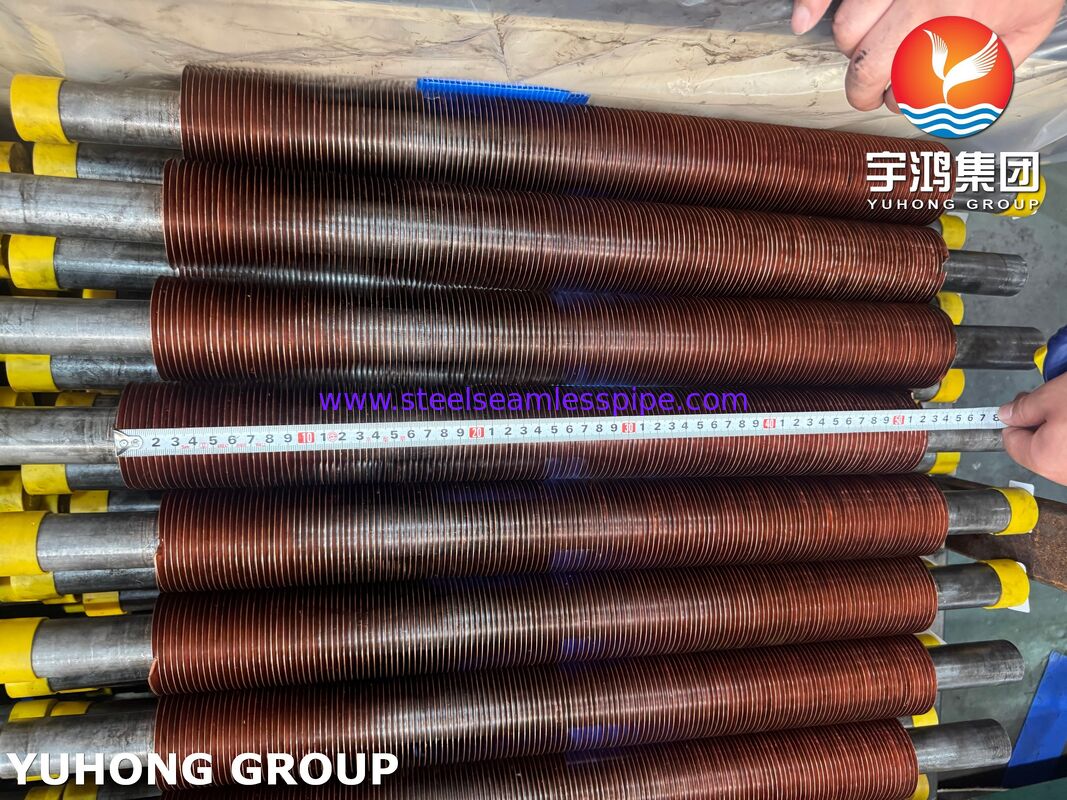

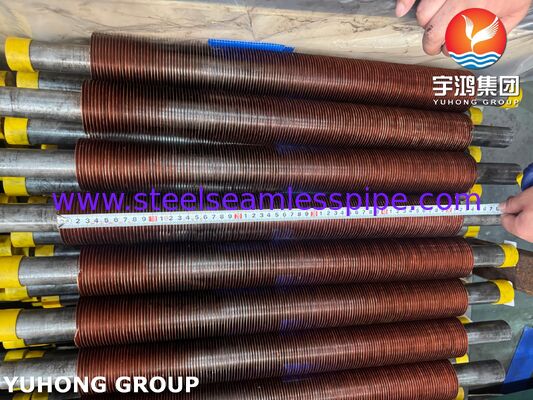

Tubos com aletas incorporados ASTM A106 Gr.B com aletas de cobre CU-T2 para resfriadores de ar

Os tubos com aletas incorporadas ASTM A106 Gr.B com aletas de cobre CU-T2 são projetados para trocadores de calor resfriados a ar de alta eficiência e sistemas de resfriamento industrial que exigem condutividade térmica superior e confiabilidade operacional de longo prazo. O processo de fabricação de aletas incorporado insere e trava mecanicamente a tira de aleta de cobre em uma ranhura usinada com precisão na superfície do tubo de aço carbono, criando uma forte ligação metalúrgica que garante excelente desempenho de transferência de calor e resistência ao afrouxamento das aletas durante o ciclo térmico.

Combinando a resistência mecânica dos tubos de aço sem costura ASTM A106 Grau B com a excepcional condutividade térmica das aletas de cobre CU-T2, esses tubos aletados são amplamente utilizados em resfriadores de ar, resfriadores de processo, resfriadores de gás, resfriadores de óleo, pós-resfriadores de compressores, instalações de geração de energia, plantas petroquímicas e sistemas de recuperação de calor HVAC.

• Alta eficiência de transferência de calor devido às aletas de cobre CU-T2 de alta condutividade.
• Excelente resistência mecânica proporcionada pelo tubo de aço sem costura ASTM A106 Gr.B.
• Forte ligação entre aletas e tubos obtida através da tecnologia de aletas incorporada.
• Resistência superior à vibração e fadiga térmica.
• Resistência térmica reduzida do lado do ar.
• Vida útil prolongada em aplicações de refrigeração industrial.
• Adequado para sistemas de processo de alta pressão.
• Design otimizado para construção de trocador de calor compacto.
• Reduza os custos operacionais através da melhoria da eficiência energética.

Os tubos com aletas incorporados são produzidos usinando uma ranhura helicoidal contínua na superfície externa do tubo ASTM A106 Gr.B. Uma tira de aleta de cobre CU-T2 é então enrolada mecanicamente e firmemente embutida na ranhura. O material do tubo base é deslocado ao redor da raiz da aleta para travar a aleta com segurança no lugar.

Este método de fabricação fornece:

• Alta resistência de fixação das barbatanas.
• Excelente contato térmico entre aleta e tubo.
• Geometria uniforme das aletas.
• Operação confiável sob ciclagem térmica contínua.
• Risco reduzido de separação das aletas em comparação com tubos de aletas enrolados convencionais.

Tubo Base (ASTM A106 Gr.B)

Faixa de diâmetro externo:

• 19,05 mm (3/4")
• 25,40 mm (1")
• 31,75mm (1-1/4")
• 38,10mm (1-1/2")
• 50,80 mm (2")
• 57,15mm (2-1/4")
• 60,33 mm (2-3/8")
• 63,50mm (2-1/2")

Espessura da parede:

• 2,0 mm – 8,0 mm

Comprimento do tubo:

• Até 18.000 mm

Aleta de cobre CU-T2

Altura da barbatana:

• 8mm – 16mm

Espessura da barbatana:

• 0,30 mm – 0,60 mm

Passo da barbatana:

• 2,0 mm – 5,0 mm

Densidade da barbatana:

• 5 FPI – 13 FPI

As dimensões podem ser personalizadas de acordo com os requisitos do projeto térmico.

Material do tubo base

Tubo de aço carbono sem costura ASTM A106 grau B

Padrões Aplicáveis:

• ASTM A106
• ASME SA106

Aplicações típicas:

• Trocadores de calor
• Refrigeradores de ar
• Tubulação de processo
• Equipamento de refinaria
• Sistemas de geração de energia

Material da barbatana

CU-T2 Cobre

Padrões Aplicáveis:

• ASTM B152
• GB/T 5231
• PT CW004A

Características:

• Alta condutividade térmica
• Excelente ductilidade
• Boa resistência à corrosão
• Capacidade superior de formação de aletas

ASTM A106 Grau B

Material de aleta de cobre CU-T2

Tubo ASTM A106 Grau B

Aleta de cobre CU-T2

Para garantir qualidade consistente e conformidade com as especificações do projeto, cada lote de tubos com aletas incorporados pode passar pelas seguintes inspeções:

Inspeção de Matéria Prima

• Verificação de certificado de material
• Análise de composição química
• Inspeção dimensional
• Exame de qualidade de superfície

Inspeção de Fabricação

• Medição do passo das barbatanas

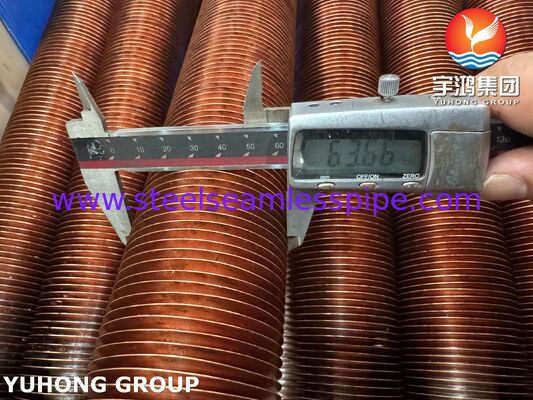

• Verificação da altura da barbatana

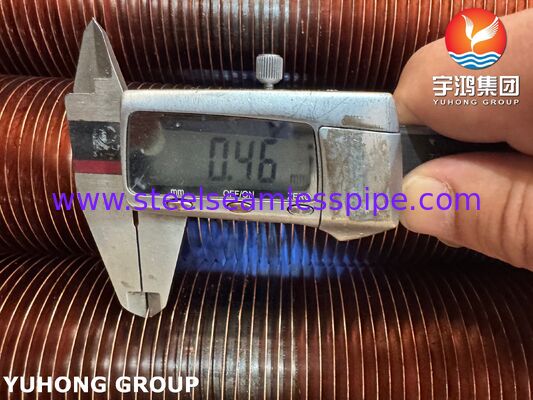

• Inspeção da espessura das aletas

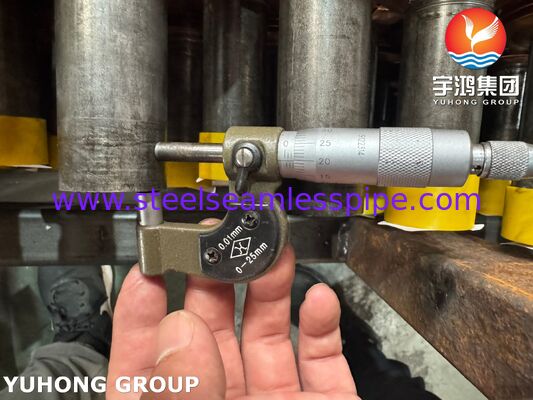

• Inspeção de profundidade de ranhura
• Exame de integridade do enrolamento da aleta

Teste Mecânico

• Teste de resistência de união de aletas
• Teste de achatamento
• Teste de tração
• Teste de dureza

Testes Não Destrutivos

• Teste de pressão hidrostática
• Teste de corrente parasita
• Teste ultrassônico (UT)
• Teste de partículas magnéticas (quando necessário)

Inspeção Final

• Inspeção visual
• Verificação de comprimento
• Inspeção de retidão
• Inspeção de embalagem
• Inspeção de testemunhas de terceiros disponível

Os tubos com aletas incorporadas ASTM A106 Gr.B com aletas de cobre CU-T2 são amplamente utilizados em:

• Trocadores de calor resfriados a ar (ACHE)
• Plantas Petroquímicas
• Refinarias
• Instalações de processamento de gás natural
• Centrais Elétricas
• Sistemas de resfriamento de compressores
• Unidades de resfriamento de óleo
• Resfriadores de Processo
• Sistemas de recuperação de calor residual
• Equipamento de resfriamento industrial HVAC

A combinação de aço carbono ASTM A106 Gr.B e aletas de cobre CU-T2 oferece um equilíbrio ideal entre resistência mecânica e desempenho térmico. As aletas de cobre aumentam significativamente a área de superfície externa de transferência de calor, ao mesmo tempo que mantêm a baixa resistência térmica, permitindo maior eficiência de resfriamento e redução do espaço ocupado pelo equipamento.

Para fabricantes de resfriadores de ar que buscam soluções de transferência de calor confiáveis ​​e econômicas, os tubos com aletas de cobre incorporados continuam sendo uma das opções mais eficazes para maximizar o desempenho térmico e, ao mesmo tempo, garantir estabilidade operacional a longo prazo.
