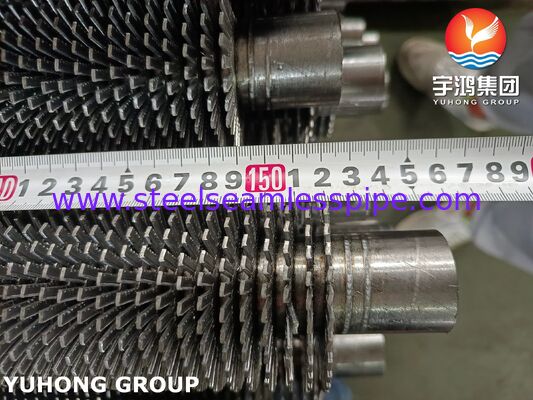

ASTM A192 Tubos serrados de barbatanas de aço carbono para trocadores de calor

Tubos serrados com nadadeiras (tubo de base ASTM A192 + nadadeiras de aço carbono)

Tubos de barbatanas dentadas incorporados de alto desempenho para transferência de calor melhorada

Os nossos tubos com barbatanas dentadas, com um tubo de base de aço carbono sem costura ASTM A192 de alta qualidade com barbatanas dentadas de aço carbono (CS) incorporadas,fornecer uma eficiência superior de transferência de calor em aplicações industriais exigentesEstes tubos são concebidos para ambientes de alta pressão, oferecendo excelente desempenho térmico, resistência mecânica e fiabilidade a longo prazo.

Como exportador experiente de componentes de trocadores de calor, especializamo-nos na fabricação e fornecimento de tubos de barbatanas dentadas premium que atendem ou excedem os padrões internacionais.Os nossos produtos ajudam os clientes a optimizar a eficiência energética, reduzir o tamanho do equipamento e reduzir os custos operacionais das caldeiras, dos trocadores de calor e dos sistemas de arrefecimento por ar.

Especificações do material do produto

Material do tubo de base: ASTM A192 / ASME SA192 Tubos de caldeira sem costura de aço carbono Material das extremidades: aço carbono (classificações comuns: 08F, SPCC,ou aço com baixo teor de carbono equivalente para uma formabilidade e condutividade térmicas ideais)

Composição química

Composição química dos tubos de base ASTM A192 (em peso %):

Compostação química do material das barbatanas de aço carbono (típica para 08F/SPCC): aço de baixo teor de carbono com C ≤ 0,08%, Mn 0,25-0,50%, P ≤ 0,035%, S ≤ 0,035%.Isto garante uma excelente ductilidade para a formação de serradura e forte ligação mecânica.

Estrutura e processo de fabrico de tubos serrados

Os nossos tubos de barbatanas dentadas utilizam um processo incorporado (tipo G) para uma resistência superior à ligação:

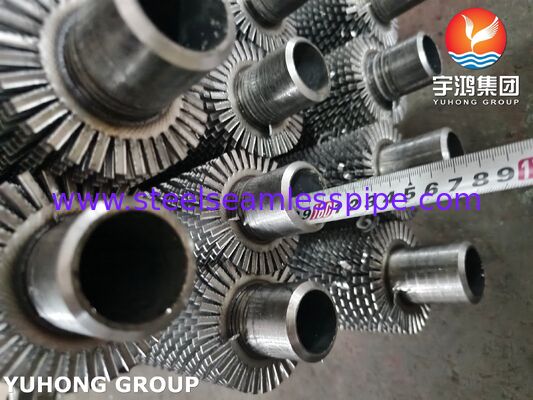

• Tubos de base: Tubos de aço carbono ASTM A192 sem costura de alta pressão fornecem a integridade estrutural do núcleo e a resistência à pressão.

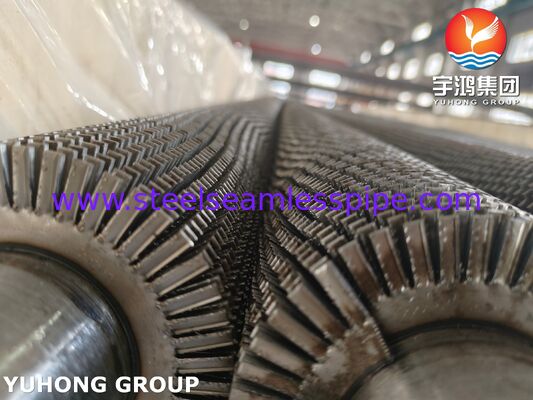

• As barbatanas: a tira de aço carbono é serrada ("Encasadas U" ou "V") para aumentar a turbulência da superfície e interromper as camadas de fronteira para uma melhor transferência de calor por convecção.

• Processo incorporado: uma ranhura é precisamente mecanizada no tubo de base.A tira de barbatana dentada é enrolada na ranhura e bloqueada mecanicamente roçando o material do tubo de volta sobre a base da barbatanaIsso cria uma ligação forte, semelhante a metalúrgica, sem materiais de preenchimento adicionais, resistente a vibrações, ciclos térmicos e altas temperaturas (até ~ 400 ° C / 752 ° F).

Este design incorporado oferece melhor desempenho do que as alternativas envolvidas ou soldadas em aplicações de alto estresse, minimizando a resistência térmica na interface do tubo de barbatana.

Dimensões e tolerâncias

Mantemos tolerâncias de fabricação rigorosas para garantir o ajuste perfeito nos conjuntos de trocadores de calor.

Dimensões típicas (personalizáveis):

• Tubos de base OD: 16 mm 63 mm (comuns: 25-57 mm)

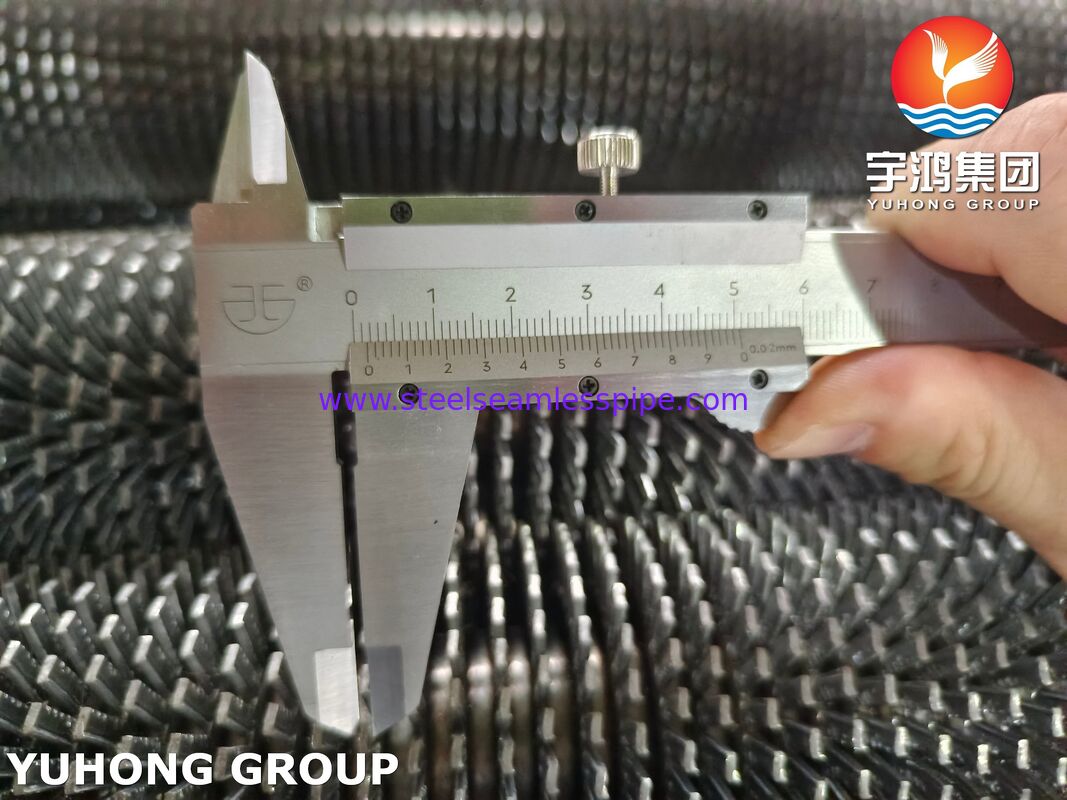

• Altura das barbatanas: 8 mm ∼ 35 mm

• Espessura das barbatanas: 0,4 mm

• Peso de barbatana: 3 333 barbatanas por metro (1-8 FPI)

• Comprimento do tubo: até 10-12 metros ou conforme necessário

Tolerâncias de dimensão (intervalos normalizados):

• OD do tubo de base: ±0,1 mm a ±0,2 mm

• Espessura da parede: ± 10% ou por ASTM A192

• Altura das barbatanas: ±0,5 mm

• Peso da barbatana: ±1-2%

• Direcção: ≤ 1 mm por metro

Todos os tubos são submetidos a rigorosas verificações de qualidade, incluindo testes hidrostáticos, verificação dimensional e avaliação da resistência da ligação.

Vantagens de desempenho

• Transferência de calor superior: barbatanas dentadas aumentam a área de superfície efetiva e promovem a turbulência,Melhorar o coeficiente global de transferência de calor em 20-30% ou mais em comparação com as barbatanas sólidas em aplicações de fluxo de gás.

• Forte ligação mecânica: O design incorporado suporta vibrações elevadas, expansão térmica e ciclos de pressão sem afrouxamento da barbatana.

• Resistência a altas temperaturas e pressões: Adequado para funcionamento contínuo em condições exigentes de caldeira e superaquecedor.

• Resistência à incrustação e limpeza: Design serrado e caminhos de gás retos reduzem a incrustação em fluxos de gás mais limpos; fácil de manter.

• Custo-Eficaz: A construção de aço carbono equilibra o desempenho e a economia para ambientes não corrosivos ou levemente corrosivos.

• Projeto compacto: permite trocadores de calor menores com uma carga equivalente, economizando espaço e custos de materiais.

Áreas de aplicação detalhadas

Os nossos tubos dentados ASTM A192 são amplamente utilizados em todas as indústrias:

• Geração de energia: Economizadores, pré-aquecedores de ar, superaquecedores e recuperação de calor residual em caldeiras e usinas elétricas.

• Processamento petroquímico e químico: trocadores de calor para aquecimento/refrigeração de processos, condensadores e reboilers.

• Petróleo e Gás: aquecedores a combustão, trocadores de calor arrefecidos a ar (ACHE) e aplicações de refinaria.

• HVAC e refrigeração: Sistemas de tratamento de ar e recuperação de calor em larga escala.

• Caldeiras e incineradores industriais: transferência de calor eficiente na geração de vapor e refrigeração de gases de combustão.

• Metalurgia e cimento: caldeiras de calor e sistemas de secagem de resíduos.

Estes tubos se destacam na troca de calor gás-líquido ou gás-gás, onde o coeficiente de transferência de calor do lado do gás é o fator limitante.

Por que escolher-nos?

Com anos de experiência especializada na produção de tubos de barbatanas e exportação internacional, destacamo-nos através de:

• Fabricação avançada: Máquinas de barbear embutidas de última geração que garantem uma qualidade constante e tolerâncias rigorosas.
• Especialistas em materiais: fornecimento rigoroso de tubos ASTM A192 e material de barbatanas de CS de primeira qualidade, com certificados de ensaio de fábrica completos (MTC) fornecidos.
• Personalização: Produção flexível para tamanhos, comprimentos e configurações de barbatanas não padrão para combinar com seus desenhos exatos.
• Garantia da qualidade: processos conformes com a norma ISO, opções de inspecção por terceiros (SGS, BV, etc.) e rastreabilidade a 100%.
• Experiência em exportação global: histórico comprovado de fornecimento para a Europa, Oriente Médio, Sudeste Asiático e Américas. Entendemos Incoterms, embalagens para frete marítimo e requisitos de documentação.
• Apoio Técnico: Os nossos engenheiros ajudam com cálculos térmicos, seleção de materiais e aconselhamento de integração para o melhor desempenho do sistema.
• Tempos de entrega confiáveis e preços competitivos: produção eficiente e fornecimento direto da fábrica garantem valor sem comprometer a qualidade.

Quer precise de tubos de barbatanas dentadas com base A192 e barbatanas CS, quer precise de tubos de barbatanas dentadas de base padrão, fornecemos soluções que aumentam a eficiência e a durabilidade.

Entre em contato conosco hoje para obter cotações detalhadas, folhas de dados técnicos ou amostras.
