Tubos de barbatanas dentadas ASTM A335 P22 Base & 1Cr13 Barbatanas

Detalhes do produto:

Lugar de origem:	China
Marca:	YUHONG
Certificação:	ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834
Número do modelo:	N / D

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	500kg
Preço:	To be discussed
Detalhes da embalagem:	caixa de madeira compensada
Tempo de entrega:	50-120 dias
Termos de pagamento:	L/C,T/T
Habilidade da fonte:	5000 medidores/dia

Contato

Todos os Produtos

Tubo sem costura de aço inoxidável (337)

Tubo sem emenda de aço inoxidável (329)

Tubulação de aço inoxidável frente e verso (134)

Tubo de aço inoxidável frente e verso (39)

Tubo de agulha (165)

Tubos de barbatanas (714)

Trocador de calor (31)

tubo do permutador de calor (469)

Pacote de tubos de trocador de calor (51)

Permutador de calor Tubesheet (126)

defletor do permutador de calor (39)

Refrigerador de ar (13)

recipiente de pressão (4)

tubulação soldada de aço inoxidável (61)

Tubo soldado de aço inoxidável (132)

Tubulação da liga de níquel (276)

Tubo da liga de níquel (104)

Tubo da liga de cobre (252)

Tubo do aço de liga (212)

Tubo do titânio (21)

tubo recozido brilhante (174)

Tubo de caldeira (153)

encaixe de aço (866)

Flange de aço (664)

Outros (408)

Partes de revestimento (9)

Descrição de produto detalhada

Produto:

Tubos de barbatanas dentadas

Grau de material:

Tubo Base:ASTM A335 P22; Tubo de aleta: 1Cr13

Aplicativo:

Economizadores e superaquecedores de caldeiras industriais

Pacote:

caixa de madeira compensada

Destacar:

Tubos de barbatanas dentadas ASTM A335 P22

1Cr13 Tubos finos para trocadores de calor

Tubos de barbatanas dentadas ASTM A335 P22

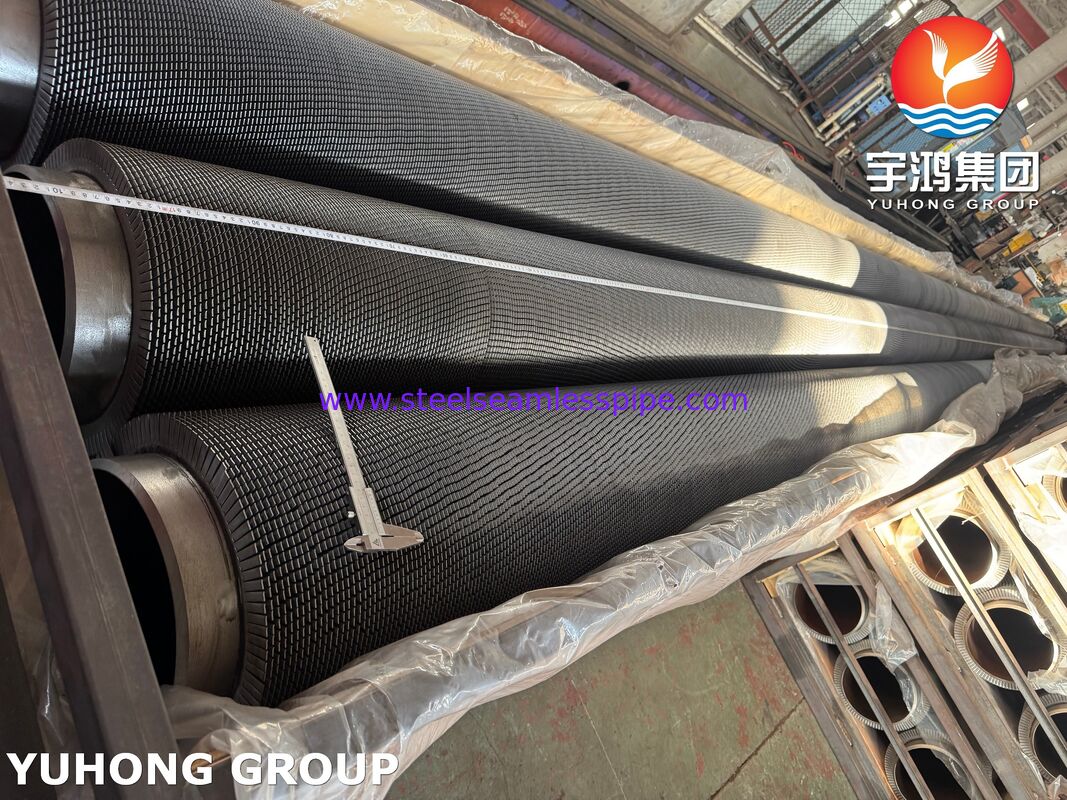

Tubos de aleta serrilhada (ASTM A335 P22 / 1Cr13)

Visão geral

Nossos tubos de aletas serrilhadas são projetados para máxima eficiência de transferência de calor em caldeiras industriais, superaquecedores e trocadores de calor. O tubo base, fabricado em aço-liga ASTM A335 P22, garante resistência e durabilidade em altas temperaturas, enquanto as aletas feitas em aço inoxidável 1Cr13 proporcionam excelente resistência à corrosão e mantêm a integridade estrutural sob operação prolongada em alta temperatura. O design das aletas serrilhadas aumenta a turbulência no fluxo de gás, melhorando a eficiência térmica em comparação com as aletas retas convencionais.

Aplicações:

Economizadores e superaquecedores de caldeiras industriais
Trocadores de calor resfriados a ar
Recuperação de calor em processos petroquímicos e de refinaria
Caldeiras de recuperação de calor residual (WHRB)
Usinas de energia e sistemas de energia térmica

Faixas de tamanho padrão

Parâmetro	Faixa Típica
DE do tubo base	25mm – 76mm
Espessura da parede do tubo	2,77 mm – 10 mm
Altura da barbatana	8mm – 25mm
Espessura da barbatana	0,8 mm – 2,0 mm
Passo da barbatana	3,5 mm – 10 mm
OD com barbatanas	Até 150 mm
Comprimento do tubo	Até 18 metros
Densidade da barbatana	Personalizável por design térmico

Dimensões personalizadas estão disponíveis para atender aos requisitos específicos do projeto.

Composição Química

Tubo Base – ASTM A335 P22

Elemento	Composição (%)
Carbono (C)	0,05 – 0,15
Manganês (Mn)	0,30 – 0,60
Fósforo (P)	≤ 0,025
Enxofre (S)	≤ 0,025
Silício (Si)	≤ 0,50
Cromo (Cr)	1,90 – 2,60
Molibdênio (Mo)	0,87 – 1,13

Material da aleta – aço inoxidável 1Cr13

Elemento	Composição (%)
Carbono (C)	≤ 0,12
Cromo (Cr)	12 – 14
Manganês (Mn)	≤ 1,00
Silício (Si)	≤ 1,00
Fósforo (P)	≤ 0,04
Enxofre (S)	≤ 0,03

A combinação garante alta resistência à fluência, resistência à oxidação e proteção contra corrosão em condições de gases de combustão de alta temperatura.

Propriedades Mecânicas

Tubo Base – ASTM A335 P22

Propriedade	Valor
Resistência à tracção	≥ 415MPa
Força de rendimento	≥ 205 MPa
Alongamento	≥ 30%
Dureza	≤ 163 peso corporal
Temperatura operacional máxima	Até 600°C

Aletas – Aço Inoxidável 1Cr13

Propriedade	Valor
Resistência à tracção	520 – 700 MPa
Força de rendimento	≥ 205 MPa
Alongamento	≥ 12%
Dureza	187 – 229 HB

Inspeção e garantia de qualidade

Todos os tubos de aletas serrilhadas passam por inspeção rigorosa para garantir a conformidade com os padrões industriais:

Verificação de matéria-prima
- Certificado de teste de moinho (MTC) para tubos e aletas
- Verificação da composição química

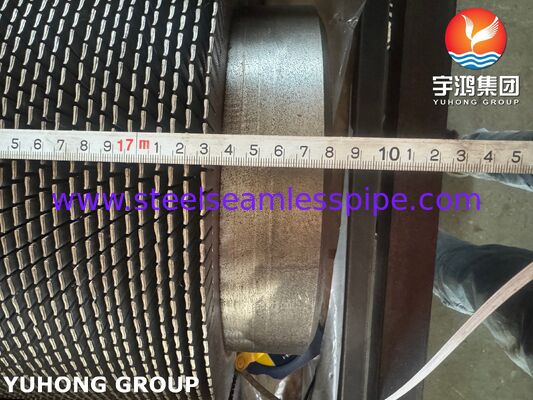

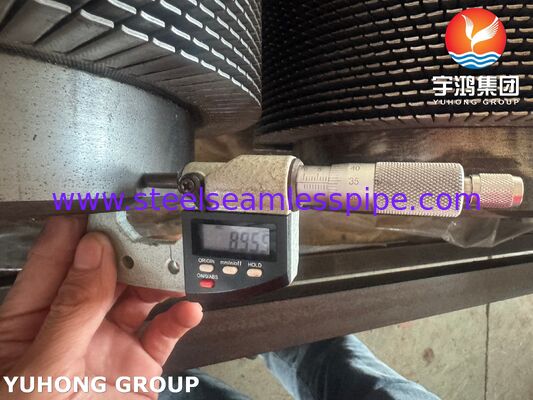

Inspeção Dimensional
- DE do tubo, espessura da parede e comprimento

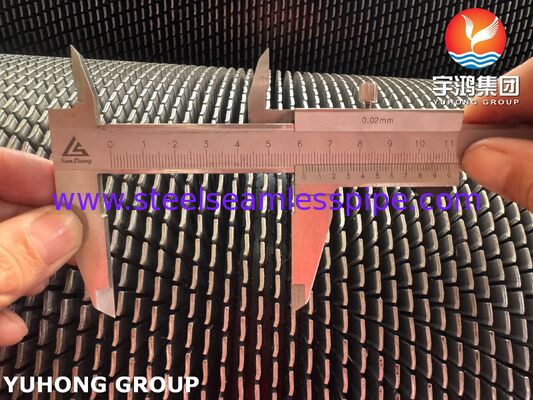

- Altura da aleta, espessura, passo e DE geral da aleta
- Verificações de retilineidade e alinhamento
Inspeção de soldas e aletas
- Inspeção visual de solda para fixação de aletas
- Teste ultrassônico (UT) do tubo base
- Teste de correntes parasitas (ECT) para integridade das aletas
Teste de pressão (opcional)
- Testes hidrostáticos ou pneumáticos mediante solicitação do cliente
Documentação fornecida
- Certificado de Teste de Material (MTC)
- Relatório de inspeção dimensional
- Relatório de inspeção END
- Registros de tratamento térmico (se aplicável)

Vantagens

Melhor transferência de calor devido à geometria serrilhada das aletas
Resistência a altas temperaturas do tubo base ASTM A335 P22
Excelente resistência à corrosão das aletas 1Cr13
Dimensões personalizáveis para designs específicos de projetos
Confiabilidade operacional de longo prazo em caldeiras industriais e trocadores de calor
Manutenção e incrustações reduzidas devido ao design de aletas interrompidas
