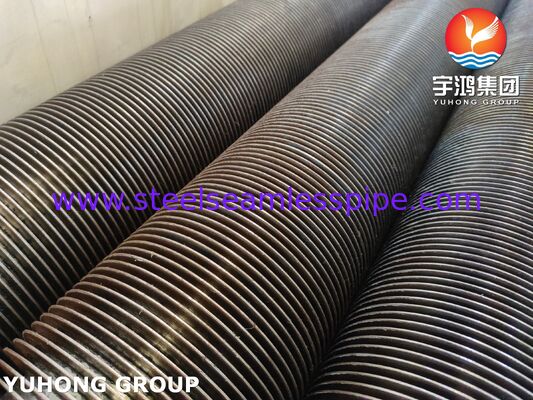

Tubos com nadadeiras de aço carbono soldados de alta frequência
Introdução ao produto
High Frequency Welded (HF) Finned Tubes are high-efficiency heat transfer components manufactured by continuously winding and simultaneously welding a fin strip onto a base tube using high-frequency resistance weldingEste processo cria uma forte ligação metalúrgica sem material de enchimento, assegurando um excelente desempenho de transferência de calor, alta resistência mecânica,e fiabilidade em condições de alta temperatura e alta pressão.
Our TP321H Base Tube + Carbon Steel Fins HF welded finned tubes combine the superior high-temperature corrosion resistance and creep strength of TP321H stainless steel with the cost-effective thermal conductivity of carbon steel finsSão ideais para ambientes industriais exigentes.
Material do produto
Material do tubo de base: ASTM A213 / A312 TP321H (aço inoxidável austenítico estabilizado com titânio com alto teor de carbono) Material das barbatanas: aço carbono (normalmente Q235, S235JR,ou equivalente) Processo de solda: Soldadura por resistência de alta frequência (HFRW)
Composição química
Tubos de base ¥ TP321H
| Elementos |
Composição (%) |
| Carbono (C) |
0.04 010 |
| Manganês (Mn) |
2.00 no máximo |
| Fósforo (P) |
0.045 no máximo |
| Enxofre (S) |
0.030 no máximo |
| Silício (Si) |
1.00 no máximo |
| Cromo (Cr) |
17.0 ¢ 20.0 |
| Níquel (Ni) |
9.0 ¢ 12.0 |
| Titânio (Ti) |
4 × (C + N) min ± 0,70 máximo |
| Ferro (Fe) |
Balance. |
Aço carbono
| Elementos |
Composição típica (%) |
| Carbono (C) |
0.12 ¢ 0.20 |
| Manganês (Mn) |
0.30 ¢ 0.70 |
| Fósforo (P) |
0.045 no máximo |
| Enxofre (S) |
0.045 no máximo |
| Silício (Si) |
0.30 no máximo |
| Ferro (Fe) |
Balance. |
Estrutura do produto e processo de fabrico
O tubo com barbatanas é constituído por três partes principais:
- Tubos de base (TP321H) fornece resistência à alta temperatura, resistência à oxidação e resistência à corrosão.
- Finas (aço de carbono) ️ Aumentar significativamente a superfície externa para melhorar a transferência de calor por convecção.
- Seam de solda Formado por soldagem de resistência de alta frequência, criando uma ligação metalúrgica helicoidal contínua.
Processo de fabrico: A fita de barbatanas de aço carbono é enrolada helicoidalmente em torno do tubo de base TP321H giratório enquanto a corrente de alta frequência concentra o calor no ponto de contato.A pressão da forja cria uma ligação forte com uma zona mínima afetada pelo calor, resultando em alta integridade da solda e excelente desempenho térmico.
Dimensões e tolerâncias
Intervalos típicos (disponíveis tamanhos personalizados):

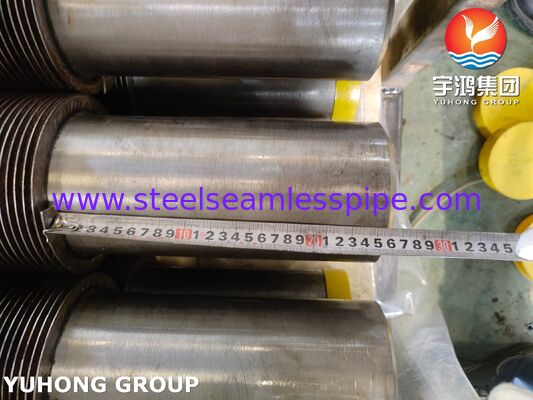

- OD do tubo de base: 25 mm ∼ 219 mm
- Altura das barbatanas: 10 mm ∼ 25 mm
- Espessura das barbatanas: 0,8 mm ∼ 2,0 mm
- Peso da barbatana (Densidade): 8 × 20 barbatanas por polegada (FPI)

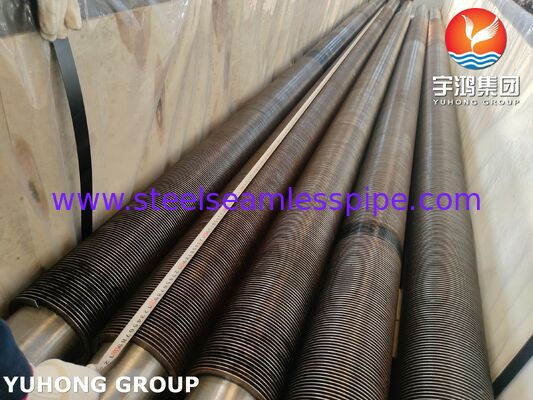

- Comprimento do tubo: até 24 metros
Tolerâncias de dimensão (normas de referência ASME/industria):
| Parâmetro |
Intervalo de tolerância |
| OD do tubo de base |
± 0,75% ou ± 0,5 mm |
| Espessura da parede |
± 10% ou ± 0,2 mm |
| Altura das barbatanas |
± 0,75 mm |
| Pico da barbatana |
± 1 barbatana por metro |
| Direcção |
≤ 2 mm por metro |
| Duração |
± 5 mm (cortado ao comprimento) |
Vantagens de desempenho
- Excelente resistência a altas temperaturas: o tubo de base TP321H oferece resistência superior ao arrasto e à ruptura de tensão até 800 °C+.
- Forte ligação metalúrgica: a soldagem HF fornece uma eficiência de ligação de quase 100% sem lacunas, garantindo uma longa vida útil.
- Eficiência de transferência de calor elevada: a área de superfície aumentada (até 8×12 vezes o tubo nu) e a geometria da barbatana otimizada promovem o fluxo turbulento.
- Resistência à corrosão e oxidação: a estabilização TP321H com titânio impede a precipitação de carburo e a corrosão intergranular.
- Eficiência de custos: as barbatanas de aço carbono reduzem o custo total do material, mantendo o desempenho.
- Resistência mecânica: Resiste a ciclos térmicos, vibrações e ambientes de alta pressão.
Áreas de aplicação detalhadas
Estes tubos com barbatanas TP321H/CS HF são amplamente utilizados em:
- Geração de energia: caldeiras, economizadores, superqueimadores, geradores de vapor de recuperação de calor (HRSG)
- Petroquímica e refino: aquecedores a combustão, unidades de recuperação de calor residual, refrigeradores de ar
- Processamento químico: trocadores de calor de alta temperatura
- Aço e Metalurgia: Fornos de recalentamento e caldeiras de calor residual
- Cimento e Incineração: Sistemas de recuperação de calor dos gases de escape dos fornos
- Marítimo e Offshore: Economizadores de gases de escape
As nossas vantagens e experiência
Com mais de 15 anos de experiência na fabricação e exportação de tubos de barbatanas de alta frequência,Somos especializados em combinações de base de aço inoxidável + barbatanas de aço carbono para aplicações críticas de alta temperatura..
As nossas vantagens incluem:
- Linhas de produção avançadas de solda automática HF com controlo rigoroso do processo.
- Rastreamento completo do material e inspecção por terceiros (SGS, BV, TUV).
- Apoio à concepção personalizada com base em condições operacionais específicas (temperatura, pressão, meios).
- Preços competitivos combinados com padrões de qualidade europeus/americanos de primeira linha.
- Entrega rápida e logística global confiável.
Fornecemos com sucesso milhares de toneladas de tubos TP321H/CS para usinas de energia e projetos petroquímicos no sudeste da Ásia, Médio Oriente e Europa.ganhar ordens repetidas consistentes de clientes satisfeitos.
