Tubos finos incorporados de tipo G de alto desempenho para transferência eficiente de calor
Os nossos tubos com barbatanas de tipo G (também conhecidos como tubos com barbatanas de tipo G) proporcionam uma eficiência superior de transferência de calor em aplicações industriais exigentes.Estes tubos apresentam um tubo de base de aço com baixo teor de carbono ASTM A179 sem costura com barbatanas de alumínio incorporadas mecanicamente em um sulco helicoidal precisamente trabalhado na superfície do tubo.
Esta ligação mecânica robusta garante um excelente contato térmico, resistência a altas temperaturas (até aproximadamente 350-400 °C) e durabilidade a longo prazo sob ciclos térmicos e vibrações.Fabricantes e engenheiros optam amplamente por esses tubos para trocadores de calor resfriados a ar, condensadores e outros sistemas de recuperação de calor.
Material do produto: tubo de base sem costura de aço carbono ASTM A179 + barbatanas de alumínio
Material do tubo de base: ASTM A179 / ASME SA179 tubos de aço de baixo carbono desenhados a frio sem costura, ideais para trocadores de calor e condensadores devido à excelente formabilidade, soldabilidade e condutividade térmica.
Material da barbatana: Alumínio de alta pureza (normalmente liga 1060 ou 1100), selecionado pela excelente condutividade térmica, propriedades leves e resistência à corrosão em condições atmosféricas.
Composição química
Tubos de base (aço carbono ASTM A179)
| Elementos |
Composição (%) |
| Carbono (C) |
0.06 a 0.18 |
| Manganês (Mn) |
0.27 a 0.63 |
| Fósforo (P) |
≤ 0035 |
| Enxofre (S) |
≤ 0035 |
| Silício (Si) |
≤ 0,25 (típico) |
As barbatanas (liga de alumínio 1060 - típica)
| Elementos |
Composição (%) |
| Alumínio (Al) |
≥ 99.60 |
| Cobre (Cu) |
≤ 005 |
| Ferro (Fe) |
≤ 035 |
| Silício (Si) |
≤ 025 |
| Outros (cada um) |
≤ 003 |
Estrutura e processo de inserção de tubos finos
O projeto incorporado do G-Type cria uma ligação mecânica forte e permanente:
- Pernas: Faixa de alumínio contínua enrolada sob tensão.
- Processo de inserção: uma ranhura helicoidal (aproximadamente 0,25 ∼ 0,5 mm de profundidade) é arada na parede do tubo.Isso resulta em excelente contato metal-metal com mínima resistência térmica.
Este processo garante que as barbatanas permaneçam firmemente ligadas mesmo sob altas temperaturas, vibrações ou expansão térmica, superando as barbatanas envoltas ou do tipo L em confiabilidade.
Dimensões e tolerâncias normalizadas
Especificações típicas (disponíveis em tamanhos personalizados):
| Parâmetro |
Distância |
| OD do tubo de base |
150,88 mm 50,8 mm (geralmente 19 38,1 mm) |
| Espessura da parede do tubo de base |
1.0 ️ 3,0 mm (min. ~ 2,11 mm / 14 BWG para muitas aplicações) |
| Altura das barbatanas |
6.35 ¥ 25,4 mm (geralmente 9,5 ¥ 16 mm) |
| Espessura das barbatanas |
~ 0,3 mm (normalmente 0,4 mm) |
| Pico das barbatanas (FPI) |
5 13 barbatanas por polegada (geralmente 8 11 FPI) |
| OD do tubo de barbatanas (acima das barbatanas) |
Até ~ 57 ̊70 mm, dependendo da altura |

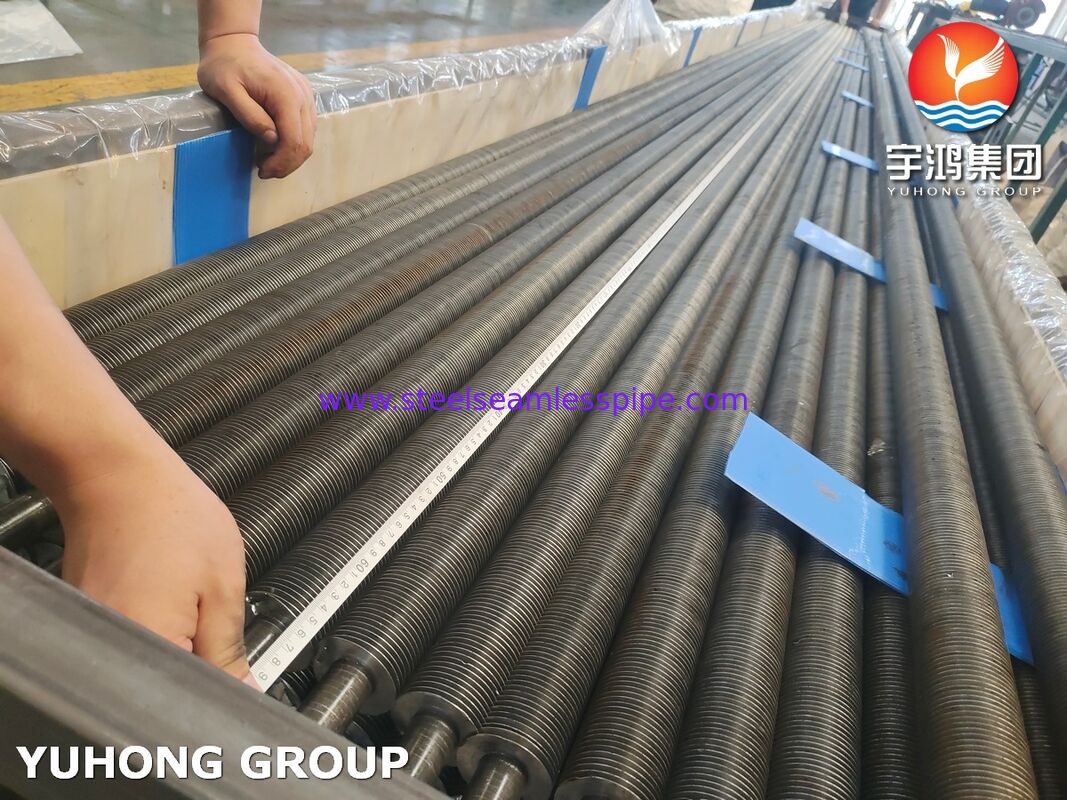

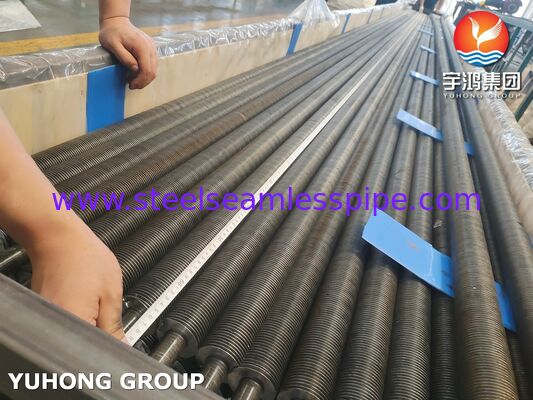

| Comprimento do tubo |
De largura não superior a 18 500 mm (corte sob medida) |

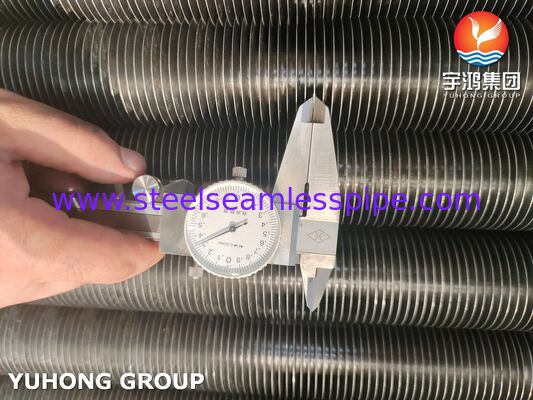

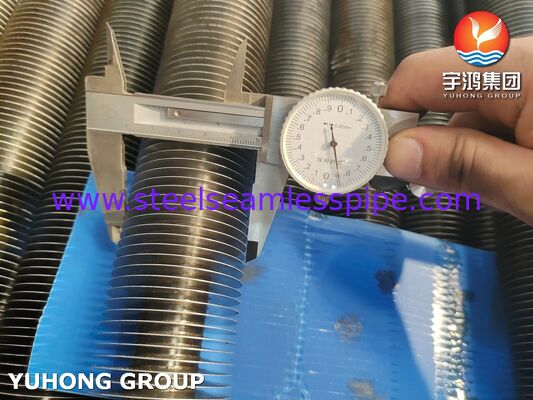

Tolerâncias (normas típicas do sector):
- Fin OD: +0 / -0,38 mm (ou conforme especificado)
- Altura das barbatanas: ±0,2 mm

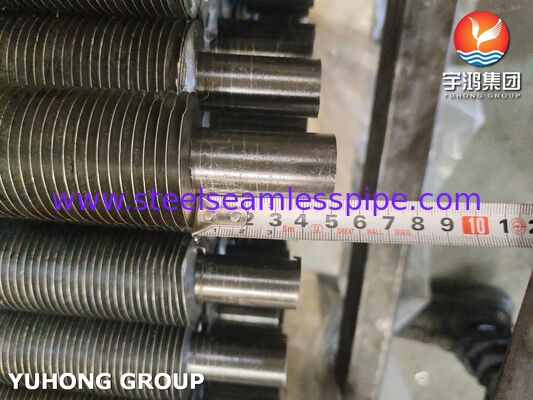

- Finalidades nuas do tubo: ±6 mm
- Comprimento: ±3 mm ou por especificação do cliente (por exemplo, ±3,2 mm para < 7,3 m)
Vantagens de desempenho
- Excelente transferência de calor: A ligação mecânica apertada minimiza a resistência ao contato para uma eficiência superior.
- Resistência a altas temperaturas: Adequado para funcionamento contínuo até 350-400°C.
- Ligação durável: As barbatanas resistem ao afrouxamento por ciclos térmicos, vibrações ou fluxo de ar de alta velocidade.
- Resistência à corrosão: As barbatanas de alumínio funcionam bem em ambientes atmosféricos e levemente corrosivos.
- Design compacto: A área de superfície aumentada permite trocadores de calor menores e mais eficientes.
- Resistência mecânica: o design incorporado lida com a pressão e as tensões mecânicas de forma eficaz.
Áreas de aplicação detalhadas
Tubos finos incorporados do tipo G excelham em:
- Petroquímica e refino: Intercambiadores de calor refrigerados a ar (refrigeradores de ventoinha), condensadores e recuperação de calor residual.
- Geração de energia: condensadores de vapor, economizadores e resfriamento de gases de escape da turbina.
- Petróleo e Gás: sistemas de refrigeração de processos e compressão de gás.
- Metalurgia e indústria siderúrgica: Unidades de refrigeração e recuperação de calor a gases de alta temperatura.
- Processamento químico: Reatores e condensadores de colunas de destilação.
- HVAC e refrigeração: condensadores e evaporadores refrigerados a ar em larga escala.
Estes tubos são comprovados em projectos para grandes clientes nos sectores da Sinopec, PetroChina e da energia e metalurgia globais.
Por que escolher os nossos tubos com barbatanas embutidas do tipo G?
As nossas vantagens incluem:
- Linhas avançadas de produção de ranhuras e embutidos CNC para uma qualidade precisa e repetível.
- Estrita rastreabilidade dos materiais com certificados de ensaio de fábrica completa (EN10204 3.1/3.2).
- Suporte de engenharia personalizado para dimensões específicas, materiais e requisitos de desempenho.
- Controlo de qualidade rigoroso: verificações de dimensões, testes hidrostáticos, dureza e inspecção visual.
- Forte experiência na exportação de embalagens otimizadas para o transporte marítimo para mercados de todo o mundo.
Os nossos tubos cumprem ou excedem as normas ASTM, ASME e internacionais, garantindo uma longa vida útil e um desempenho óptimo nos seus sistemas de transferência de calor.
Contacte-nos hoje mesmo para obter citações detalhadas, desenhos técnicos ou especificações personalizadas.
