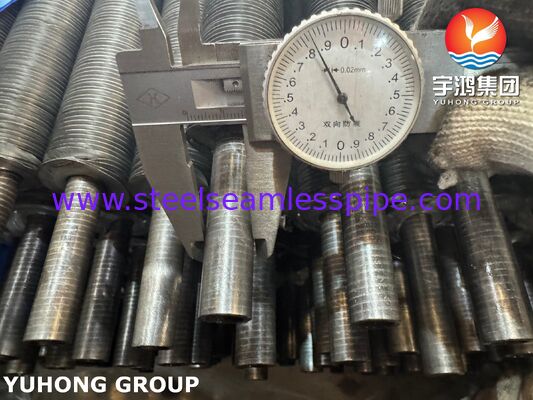

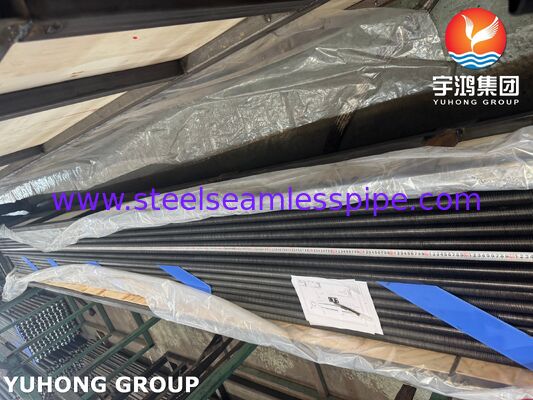

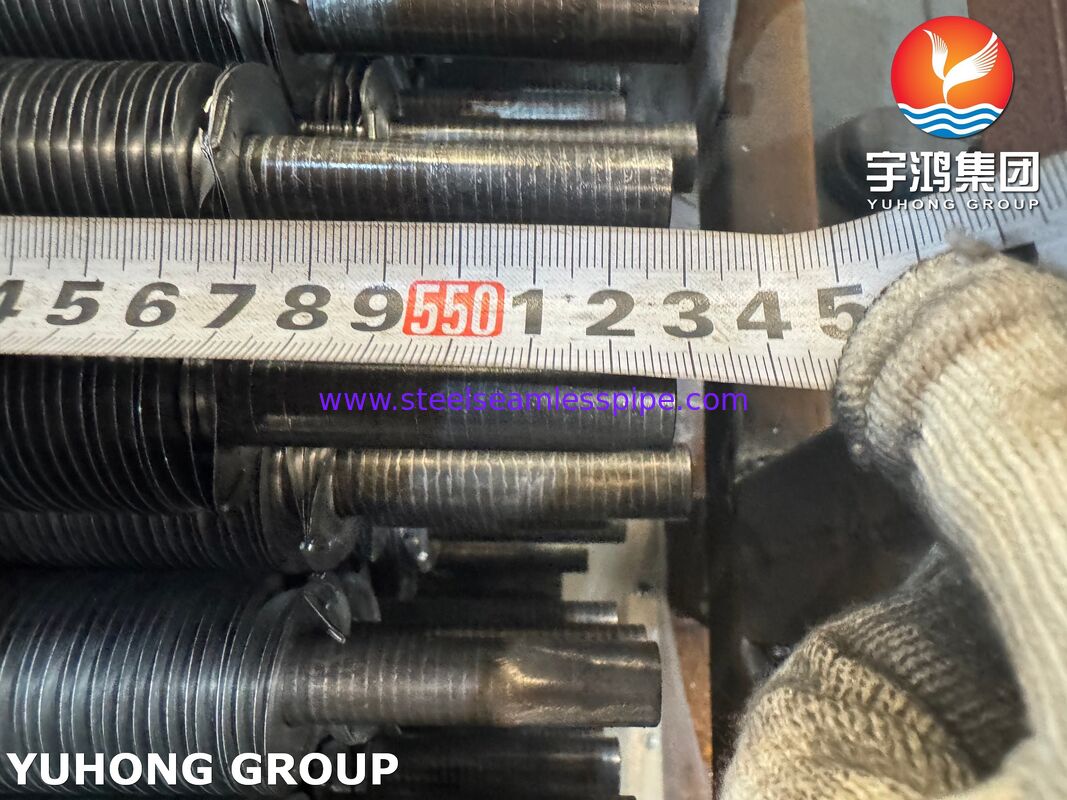

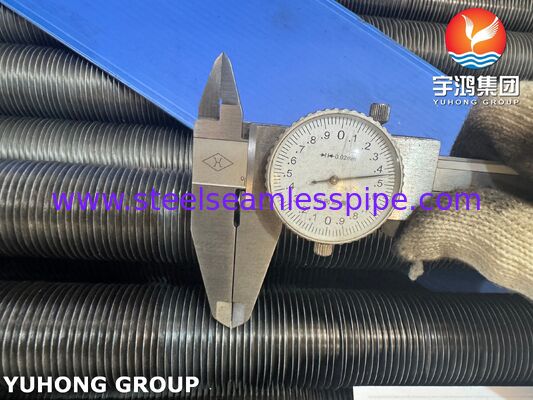

Tubos de aço carbono ASTM A179 Premium com tubos de alumínio AL1060 de tipo L com nadadeira enrolada
Como profissional experiente em vendas de exportação com mais de 15 anos na indústria de trocadores de calor e tubos de barbatanas,Estou especializado no fornecimento de tubos com barbatanas de alta qualidade A179 AL1060 tipo L (também conhecidos como tubos com barbatanas de tensão L-foot) para clientes globais na indústria petroquímicaOs nossos tubos de aço carbono sem costura ASTM A179 com barbatanas de alumínio AL1060 oferecem um desempenho térmico superior, custo-eficácia,e fiabilidade para aplicações de refrigeração a ar e de troca de calor de gás para líquidoFabricados sob normas ISO 9001 e ASME rigorosas, estes tubos são concebidos para ambientes de temperatura moderada e oferecem excelente resistência à corrosão no lado do ar.
Se você precisa de comprimentos personalizados ou configurações padrão, nossos tubos de barbatanas tipo A179 AL1060 L fornecem um equilíbrio ideal de desempenho e valor.Tempos de entrega rápidos (normalmente de 4 a 6 semanas), e certificados de ensaio de fábrica completa.
Introdução ao tubo de aço carbono ASTM A179 com tubos de alumínio com nadadeira enrolada de tipo L de tipo AL1060
A179 AL1060 Os tubos com barbatanas de tipo L são componentes de transferência de calor mecânica melhorados concebidos para aumentar significativamente a superfície externa dos tubos utilizados em trocadores de calor refrigerados a ar.condensadoresO tubo de base é de aço de baixo carbono sem costura ASTM A179 de alta qualidade, puxado a frio para uma excelente ductilidade e resistência à pressão,enquanto as barbatanas são fabricadas em alumínio comercialmente puro AL1060 para uma condutividade térmica excepcional (aproximadamente 229 W/m·K).
Esta combinação torna os tubos com nadadeiras do tipo ASTM A179 AL1060 L ideais para aplicações em que o coeficiente de transferência de calor do lado do ar ou do lado do gás é o fator limitante.Por enrolamento helicoidal de barbatanas de alumínio em forma de L sob tensão controlada, obtemos uma ligação mecânica segura sem soldagem ou adesivos, garantindo estabilidade a longo prazo até cerca de 150°C.
Os nossos tubos com barbatanas de tipo A179 AL1060 são amplamente reconhecidos pela sua relação custo-eficácia em comparação com os tubos com barbatanas embutidas (tipo G) ou extrudidas,com uma capacidade de produção superior a 20 kW, mas não superior a 20 kW,.
Estrutura dos tubos com barbatanas enroladas do tipo ASTM A179 AL1060 L (tubo de base, barbatanas e processo de enrolamento por tensão incorporado)
O tubo com barbatanas do tipo A179 AL1060 L é constituído por três elementos principais:
- Tubos de base: ASTM A179 tubo de aço de baixo carbono sem costura desenhado a frio, que proporciona alta resistência e integridade de pressão.
- Barras de alumínio AL1060 formadas em um pé em forma de L e enroladas helicoidalmente ao redor do tubo.
- Processo de fixação (estilo embutido de pé em L com ferida por tensão): a fita de alumínio é primeiro dobrada em um perfil em L.Em seguida, é enrolado firmemente sob tensão em torno do tubo de base para que o pé L pressiona firmemente contra a superfície externa do tuboAs extremidades das barbatanas são fixadas com grampos galvanizados ou grampos para evitar o desenrolar.Este processo de tensão de "estilo incorporado" garante um excelente contacto sem ranhuras., oferecendo protecção parcial do tubo contra a corrosão atmosférica.
Esta concepção proporciona uma eficiência de transferência de calor moderada com baixo custo de produção e é particularmente adequada para condições de funcionamento suaves e sem vibrações.
Composição química do tubo de base ASTM A179 e das barbatanas AL1060
Composição química do tubo de base sem costura de aço carbono ASTM A179
| Elementos |
Teor (%) |
| Carbono (C) |
0.06 ¢ 0.18 |
| Manganês (Mn) |
0.27 ¢ 0.63 |
| Fósforo (P) |
≤ 0035 |
| Enxofre (S) |
≤ 0035 |
| Silício (Si) |
≤ 025 |
Composição química das barbatanas de alumínio AL1060
| Elementos |
Teor (%) |
| Alumínio (Al) |
≥ 99.60 |
| Silício (Si) |
≤ 025 |
| Ferro (Fe) |
≤ 035 |
| Cobre (Cu) |
≤ 005 |
| Manganês (Mn) |
≤ 003 |
| Magnésio (Mg) |
≤ 003 |
| Zinc (Zn) |
≤ 005 |
| Titânio (Ti) |
≤ 003 |
| Vanádio (V) |
≤ 005 |
| Outros (cada um) |
≤ 003 |
Tolerâncias de dimensão e especificações normalizadas dos tubos com barbatanas enroladas do tipo A179 AL1060
Os nossos tubos ASTM A179 AL1060 tipo L com barbatanas estão disponíveis nas seguintes gamas típicas (tamanhos personalizados disponíveis mediante pedido):
| Parâmetro |
Intervalo típico / padrão |
Tolerância |
| OD do tubo de base |
19.0"51.0 mm (3/8"2") |
± 0,003" (0,076 mm) |
| Espessura da parede do tubo de base |
10,65 ∼ 3,0 mm |
Por ASTM A179 |
| Altura das barbatanas |
10.0?? 16.0 mm (0,394" ′′ 0,630") |
± 0,015" no OD acabado |
| Espessura das barbatanas |
0.3·0,5 mm (0,012"·0,020") |
± 0,001" (pré-formação) |
| Pernas por polegada (FPI) |
812 (geralmente 10 FPI) |
± 5% sobre um comprimento de 12" |
| Comprimento do tubo |
Até 18,500 mm (60,8 pés) |
< 24 pés: ±0,125"; > 24 pés: ±0,25" |
| Fim nu |
Conforme especificado |
± 1/4" (6,35 mm) |
| Fin OD |
Conforme especificado |
+0 / ¥0.015" |
Vantagens de desempenho dos tubos com barbatanas enroladas do tipo L A179 AL1060
- Transferência de calor superior: Aumenta drasticamente a área da superfície externa, melhorando a eficiência geral do trocador de calor em aplicações limitadas no lado do ar.
- Fabricação econômica: O processo de enrolamento por tensão em pé em L é mais simples e econômico do que as barbatanas embutidas ou extrudidas.
- Boa proteção contra corrosão: as barbatanas AL1060 e o projeto do pé em L protegem parcialmente a base de aço carbono da corrosão atmosférica.
- Ligação mecânica confiável: o enrolamento de tensão garante um contato firme até 150°C sem afrouxamento em condições normais.
- Excelente condutividade térmica: As barbatanas de alumínio puro transferem calor rapidamente.
- Peso leve e fácil de instalar: reduz o peso total do equipamento em comparação com materiais de barbatanas mais pesados.
- Durabilidade comprovada: adequado para temperaturas moderadas e ambientes de funcionamento suaves.
Áreas de aplicação pormenorizadas dos tubos com barbatanas enroladas do tipo L da norma ASTM A179 AL1060
Os nossos tubos com barbatanas do tipo A179 AL1060 L são amplamente utilizados em:
- Refrigeradores de ar de petroquímica e refinaria: Refrigerador de fluidos de processo em colunas, condensadores e sistemas aéreos.
- Sistemas de climatização e refrigeração: condensadores, evaporadores e radiadores refrigerados a ar.
- Geração de energia: condensadores de vapor, refrigeradores de escape de turbinas e unidades de recuperação de calor.
- Processamento químico: trocadores de calor de gás para ar e secadores.
- Marítimo e Offshore: trocadores de calor refrigerados por água do mar ou ar (com revestimentos adequados).
- Alimentos e bebidas: Equipamento de secagem e arrefecimento a temperatura moderada.
- Indústria geral: Caldeiras, fornos e recuperação de calor dos gases de combustão, quando as temperaturas permanecem abaixo de 175°C.
Nossa experiência e vantagens no fornecimento de tubos de barbatana enrolada tipo L A179 AL1060
Com mais de 15 anos de experiência especializada na exportação de tubos de barbatanas para mais de 30 países, nossa equipe garante:
- Controlo de qualidade rigoroso: total rastreabilidade, ensaios hidrostáticos e inspeção de terceiros (SGS, BV) disponíveis.
- Perito em personalização: Desde a densidade das barbatanas até ao comprimento do tubo e às extremidades nuas, adaptamos cada pedido.
- Preços competitivos e entrega rápida: preços directos da fábrica com prazos de entrega confiáveis de 4 a 6 semanas.
- Apoio Técnico: Cálculos gratuitos de transferência de calor, recomendações de materiais e desenhos CAD.
- Registo comprovado: Pedidos repetidos de clientes da Fortune 500 nos sectores do petróleo e do gás e da energia.
Pronto para melhorar o desempenho do seu trocador de calor com tubos de aço carbono ASTM A179 de alta qualidade com barbatanas de alumínio AL1060 tipo-L?ou consulta técnicaVamos construir soluções eficazes e fiáveis juntos!
