A335 P11 HFW tubo serrado com barbatanas GR.11 - Caldeira e aplicações HRSG

Detalhes do produto:

Lugar de origem:	China
Marca:	YUHONG
Certificação:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Número do modelo:	Tubo de barbatanas dentadas HFW

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	10 unidades
Preço:	Negociável

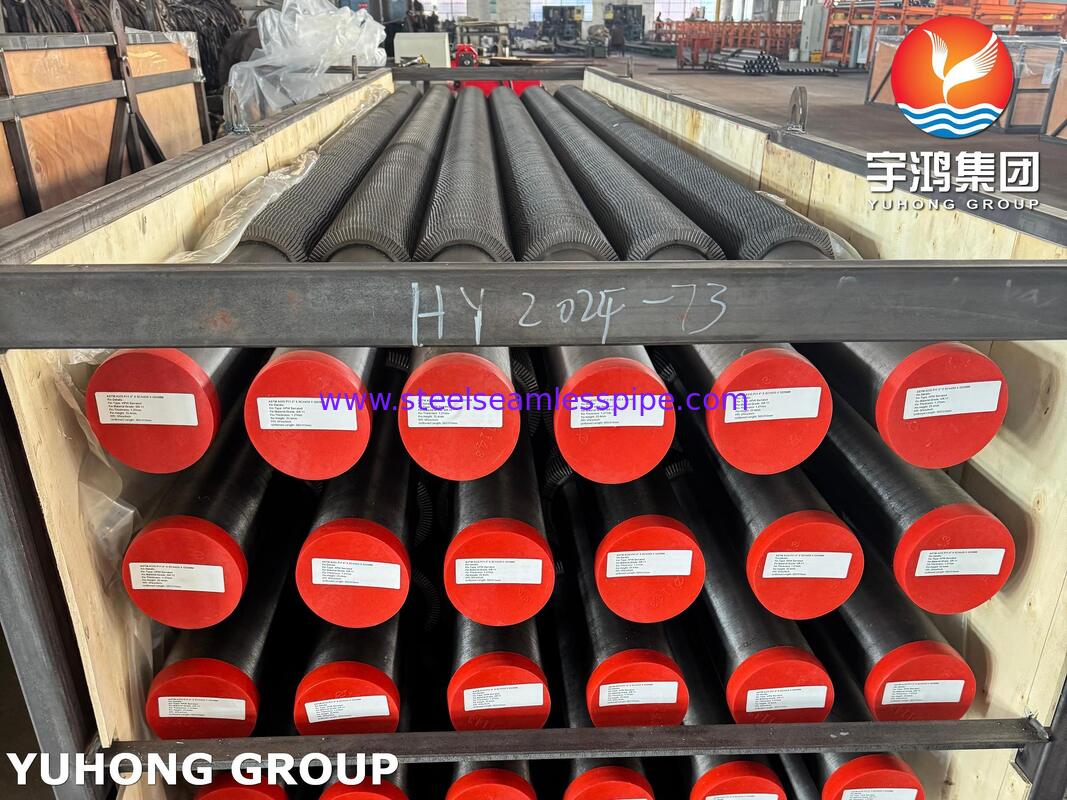

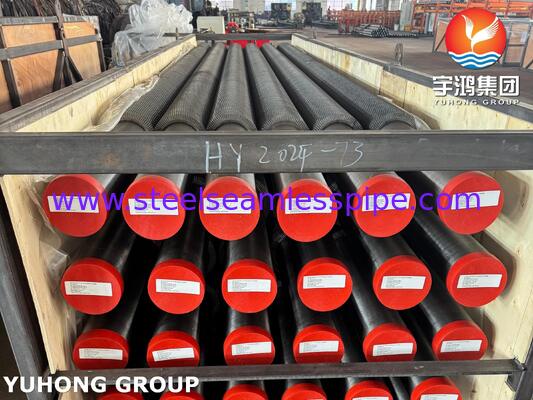

Detalhes da embalagem:	CASO DE MADEIRA COM ESTRUTURA DE FERRO
Tempo de entrega:	Depende da quantidade
Termos de pagamento:	L/C,T/T
Habilidade da fonte:	1000 toneladas por mês

Contato

Todos os Produtos

Tubo sem costura de aço inoxidável (331)

Tubo sem emenda de aço inoxidável (322)

Tubulação de aço inoxidável frente e verso (134)

Tubo de aço inoxidável frente e verso (36)

Tubo de agulha (156)

Tubos de barbatanas (703)

Trocador de calor (28)

tubo do permutador de calor (458)

Pacote de tubos de trocador de calor (49)

Permutador de calor Tubesheet (125)

defletor do permutador de calor (39)

Refrigerador de ar (11)

recipiente de pressão (4)

tubulação soldada de aço inoxidável (61)

Tubo soldado de aço inoxidável (132)

Tubulação da liga de níquel (273)

Tubo da liga de níquel (101)

Tubo da liga de cobre (250)

Tubo do aço de liga (210)

Tubo do titânio (20)

tubo recozido brilhante (172)

Tubo de caldeira (152)

encaixe de aço (860)

Flange de aço (659)

Outros (404)

Partes de revestimento (8)

Descrição de produto detalhada

Material do tubo base:	Aço sem costura ASTM A335 P11	Material da barbatana:	Gr.11
Tipo de barbatana:	Serrilhado	Método de fixação de barbatana:	Soldado por alta frequência
Faixa de temperatura operacional:	Até 600 ° C.	Aplicação Primária:	Geradores de vapor de recuperação de calor (HRSG), caldeiras, trocadores de calor de alta temperatur
Destacar:	Tubo Aletado Serrilhado A335 P11 , Tubo de caldeira de barbatanas GR.11 , Aplicações de tubos de barbatanas HRSG

Tubos de barras dentadas, de alta frequência, soldadosTubos de base: ASTM A335 P11.11

1. Visão geral do produto

Os tubos com nadadeiras dentadas soldados de alta frequência combinam tubos de base de aço de liga de cromo-molibdênio ASTM A335 P11 com nadadeiras GR.11 de liga de alumínio por meio de tecnologia avançada HFW.Projetados para condições extremas (≤ 600°C), eles fornecem 30% + maior eficiência térmica do que tubos lisos.

2Composição do material (conforme à norma ASTM)

Quadro: Propriedades químicas

Componente	Tubos de base (A335 P11)	Barbatanas (GR.11)
Carbono (C)	00,05-0,15%	≤ 0,15%
Silício (Si)	00,50-1,00%	00,50-1,50%
Manganês (Mn)	00,30-0,60%	≤ 0,05%
Cromo (Cr)	10,00-1,50%	-
Molibdênio (Mo)	00,44-0,65%	-
Alumínio (Al)	-	≥ 98,5%
Ferro (Fe)	Balance.	≤ 0,7%

Principais vantagens do material:

P11 Tubos de base: alta resistência ao arrasto (60ksi) e resistência à oxidação.

GR.11 Pernas: Anticorrosivo (espelhamento de sal > 1.000 horas), condutividade térmica 200 W/m·K.

3Estrutura e processo de fabrico

Tubos de base: sem costura, OD 15,88-50,8 mm, espessura 2,0-4,5 mm

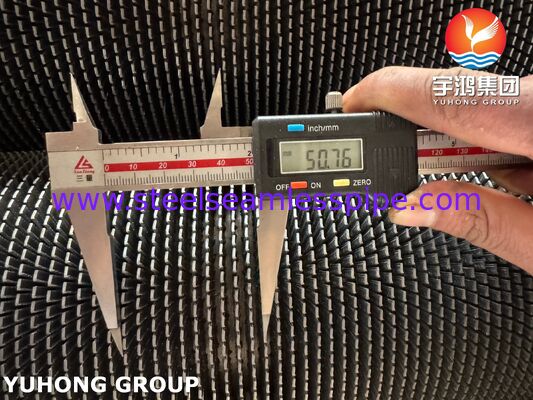

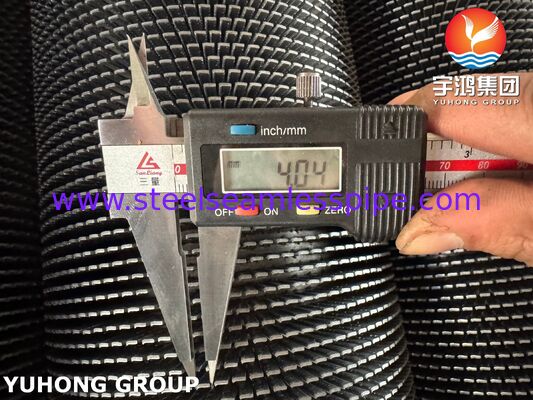

Barbatanas: borda dentada (melhora a turbulência), altura 12-20 mm, espessura 0,3-0,5 mm

Processo de incorporação:

Tecnologia HFW: Força de ligação entre a barbatana e a base > 100 MPa (por ASTM E8)

Peso helicoidal: 3-10 barbatanas/ polegada (personalizável)

100% de penetração da solda: garante zero resistência ao contacto térmico

4Tolerâncias de precisão

Tabela: Normas de dimensões (ASME B36.10)

Parâmetro	Tolerância
OD do tubo de base	± 0,10 mm
Altura das barbatanas	± 0,15 mm
Pico da barbatana	± 0,2 mm
Direcção	≤ 1,5 mm/m

5. Vantagens de desempenho

Transferência de calor: 8-12x expansão da área da superfície versus tubos nus

Resistência à impureza: As barbatanas dentadas perturbam as camadas de fronteira

Integritade de pressão: tubo de base P11 para 15 MPa @ 450°C

Proteção contra corrosão: GR.11 forma uma camada protetora de Al2O3

6Indústrias de aplicações

Indústria	Use exemplos de casos
Geração de energia	HRSG, pré-aquecedores de ar, economizadores
Petroquímica	Caldeiras de alimentação, reformadores
Recuperação do calor residual	Condensadores de gases de combustão (ponto de orvalho ácido > 140°C)
Marinha	Caldeiras de gás de escape (resistência à corrosão por água salgada)
