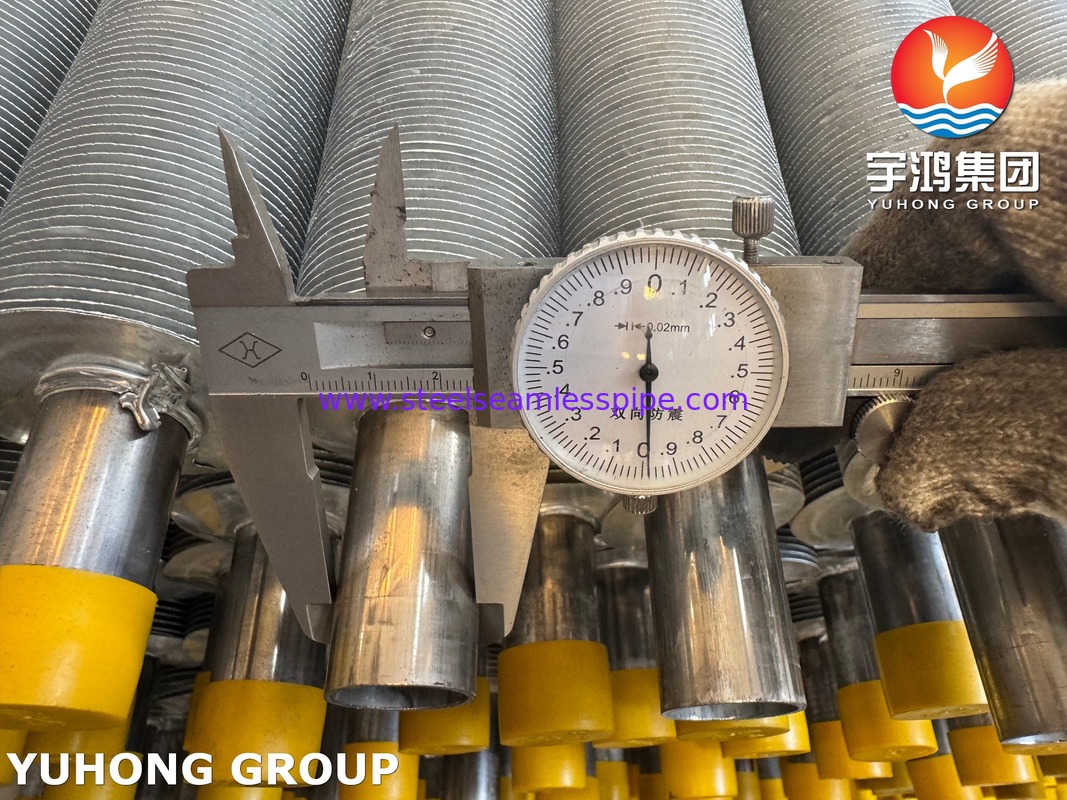

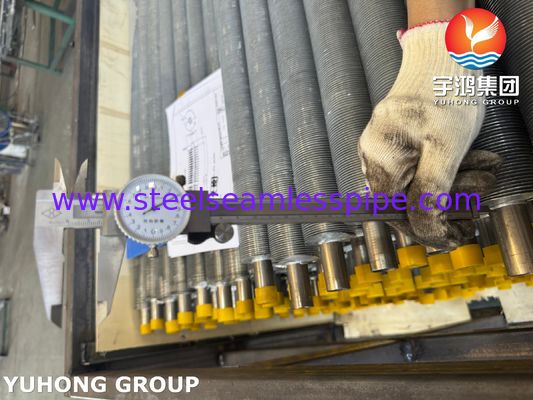

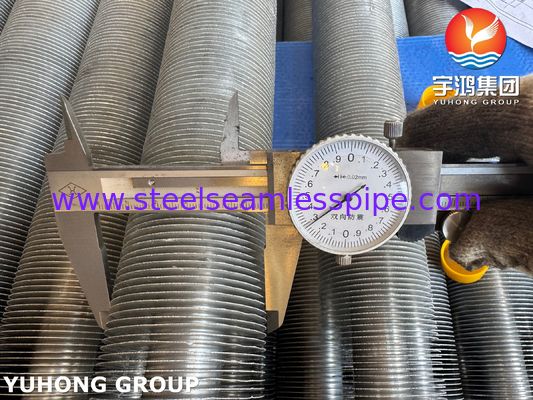

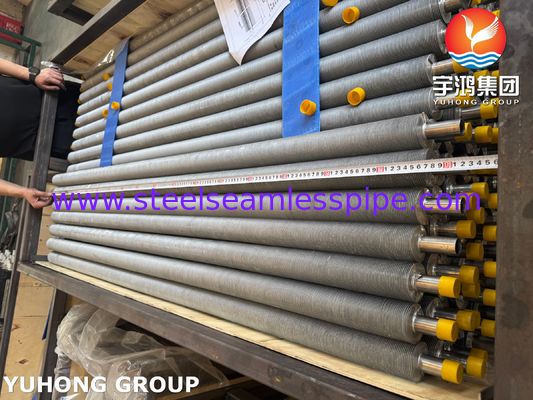

Tubo de Aço Inoxidável EN10217-7 1.4301 Com Tubo de Aleta Extrudida Para HVAC&R
Este produto é um Tubo Aletado Bimetálico de alta eficiência, projetado especificamente para aplicações de transferência de calor. Consiste em um tubo central fabricado de acordo com a norma europeia EN 10217-7(ASTM A312), feito de aço inoxidável austenítico grau 1.4301 (equivalente a AISI 304). Uma superfície aletada é permanentemente ligada a este tubo central através de um processo de extrusão.
O princípio fundamental deste projeto é aproveitar as propriedades superiores de ambos os metais:
-
O tubo interno de aço inoxidável 1.4301 oferece excelente resistência à corrosão, alta contenção de pressão e resistência, tornando-o ideal para transportar meios como água, vapor ou vários produtos químicos.
-
O aletas externas de alumínio aumentam drasticamente a área de superfície externa do tubo. A alta condutividade térmica do alumínio facilita a transferência de calor altamente eficiente entre o fluido dentro do tubo e o ar (ou gás) que flui através do exterior aletado.
1. Propriedades Químicas e Mecânicas
EN10217-7 1.4301(TP304) Composição Química (%)
|
| C |
Mn |
P |
S |
Si |
Ni |
Cr |
| 0.08% |
≤2.00% |
≤0.045% |
≤0.030% |
≤1.0% |
8.0%-11.0% |
18.0%-20.0% |
| Composição Química das Aletas de Alumínio 1060 (%) |
| Al |
Fe |
Si |
Cu |
Mn |
Zn |
Outros |
| ≥ 99.60% |
≤ 0.35% |
≤ 0.25% |
≤ 0.05% |
≤ 0.03% |
≤ 0.05% |
≤ 0.40% |
Propriedades Mecânicas
| Componente |
Desempenho Mecânico |
Principais Características |
EN10217-7 1.4301
Tubo Base |
· Resistência à Tração: ≥515 MPa
· Limite de Escoamento: ≥205 MPa
· Alongamento (em 50mm): ≥35%
· Temperatura de Tratamento Térmico: 1900℉(1040℃) |
· Combinação de Alta Resistência e Boa Tenacidade
· Excelente Resistência à Fadiga por Corrosão
· Excelente Plasticidade e Conformabilidade
· Boa Soldabilidade
|
| Aletas de Alumínio 1060 |
· Resistência à Tração: 70-110 MPa
· Alongamento: 15-25%
· Dureza: 23 HB. |
· Design Leve Reduz a Carga do Sistema
· Dúctil Para Absorção de Vibrações |
2. Principais Características
As aletas de alumínio aumentam significativamente a área de superfície para contato com o ar, enquanto a alta condutividade térmica do alumínio permite uma transferência de calor rápida e eficiente do fluido dentro do tubo de aço para o ar externo.
- Combinação de Material Otimizada, Excelente Custo-Benefício
O tubo interno usa aço inoxidável resistente à corrosão/resistente à pressão, enquanto as aletas externas usam alumínio altamente condutivo e econômico. Esta combinação garante o desempenho principal a um custo muito menor do que os tubos aletados totalmente em aço inoxidável.
- Excelente Resistência à Corrosão e Longa Vida Útil
O 1.4301 (304) tubo interno de aço inoxidável resiste à corrosão da água, vapor, muitos produtos químicos e atmosferas marinhas, garantindo a confiabilidade a longo prazo do canal de fluxo principal em aplicações exigentes.
- Ligação Mecânica Robusta e Durável
O processo de extrusão cria uma forte ligação mecânica entre a aleta de alumínio e o tubo central de aço inoxidável, resultando em resistência mínima ao contato térmico. Também resiste à vibração e ao choque térmico, evitando o afrouxamento das aletas.
- Capacidade Superior de Suportar Pressão do Tubo Interno
O tubo central de aço inoxidável em conformidade com a norma EN10217-7 é projetado para fins de pressão, suportando com segurança a pressão interna de fluidos de alta temperatura e alta pressão (por exemplo, vapor, água de alta pressão).
- Ampla Aplicabilidade e Leveza
As aletas de alumínio são leves, reduzindo o peso total do trocador de calor. Este projeto é adequado para uma ampla faixa de temperatura, desde refrigeração de baixa temperatura até aquecimento de alta temperatura.
3. Principais Aplicações
- Aquecimento, Ventilação, Ar Condicionado e Refrigeração
(1) Caldeiras a Gás / Condensação
(2) Unidades de Tratamento de Ar
(3) Ventiladores de Recuperação de Calor
(4) Sistemas de Refrigeração
(1) Resfriadores de Ar Industriais
(2) Sistemas de Recuperação de Calor Residual
(3) Usinas de Energia
(4) Química e Petroquímica
Equipamentos de Secagem Industrial
(1) Marítima e Offshore
(2) Equipamentos de Maquinaria
____________________________________________________________________________________________________________________________________________________
Se precisar de uma cotação rápida, envie o seguinte:
1. Tubo base: (1) Especificação&Material (2) Diâmetro (3) Espessura da parede (4) Comprimento
2. Aletas: (1) Especificação&Material (2) Tipo (sólido ou serrilhado) (3) Altura da aleta (4) Espessura da aleta (5) Passo da aleta (6) Comprimento da aleta e seção sem aletas.
3. Quantidade dos tubos aletados
4. Data de entrega esperada
