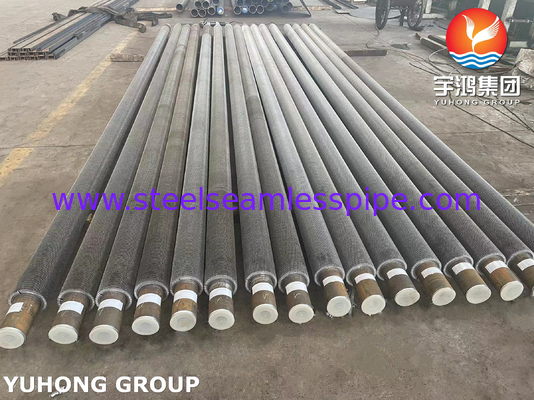

TUBO COM ALETAS SERRILHADAS ASTM A335 P9 Para Condensador de Refinação de Petróleo

ASTM A335 P9 é um aço liga de cromo-molibdênio amplamente utilizado em aplicações de alta temperatura e alta pressão. É conhecido por sua excelente resistência, resistência à corrosão e capacidade de suportar tensões térmicas e mecânicas. As principais características do ASTM A335 P9 incluem:

• Composição do Material:

  • Cromo (Cr): 8,0-10,0%
  • Molibdênio (Mo): 0,90-1,10%
  • Carbono (C), Manganês (Mn), Silício (Si), Fósforo (P), Enxofre (S) e outros.

• Aplicações:

  • Usinas de energia
  • Caldeiras
  • Trocadores de calor
  • Indústrias petroquímicas e químicas

• Vantagens:

  • Alta resistência à oxidação e incrustação em temperaturas elevadas.
  • Excelente resistência e resistência à fluência.
  • Soldabilidade e usinabilidade superiores.

2. O que é um Tubo com Aletas Serrilhadas?

• Principais Características dos Tubos com Aletas Serrilhadas:

  • Condutividade térmica aprimorada devido ao aumento da área de superfície.
  • Redução de incrustações e depósitos devido ao design serrilhado.
  • Design compacto e leve para instalação eficiente.

• Aplicações:

  • Trocadores de calor resfriados a ar
  • Resfriadores de gás
  • Economizadores
  • Unidades de processamento de petróleo e gás

3. Tubo com Aletas Serrilhadas ASTM A335 P9

• Processo de Fabricação:

  • Produção do Tubo Base: O tubo base é feito de aço liga ASTM A335 P9, garantindo alta resistência e resistência ao estresse térmico.
  • Fixação das Aletas: As aletas serrilhadas, normalmente feitas de materiais semelhantes ou compatíveis, são enroladas helicoidalmente e fixadas com segurança ao tubo base. A fixação pode ser obtida por meio de técnicas como soldagem de alta frequência ou enrolamento mecânico.
  • Serrilhamento das Aletas: As aletas são serrilhadas (entalhadas) para aumentar a turbulência no fluxo do fluido, o que melhora a eficiência da transferência de calor.

• Especificações:

  • Material:
    • Tubo Base: ASTM A335 P9
    • Aletas: Aço carbono, aço inoxidável ou aço liga
  • Dimensões do Tubo:
    • Diâmetro Externo (DE): Conforme requisitos de projeto (comumente entre 1" a 8")
    • Espessura da Parede: Conforme os padrões ASTM A335 P9

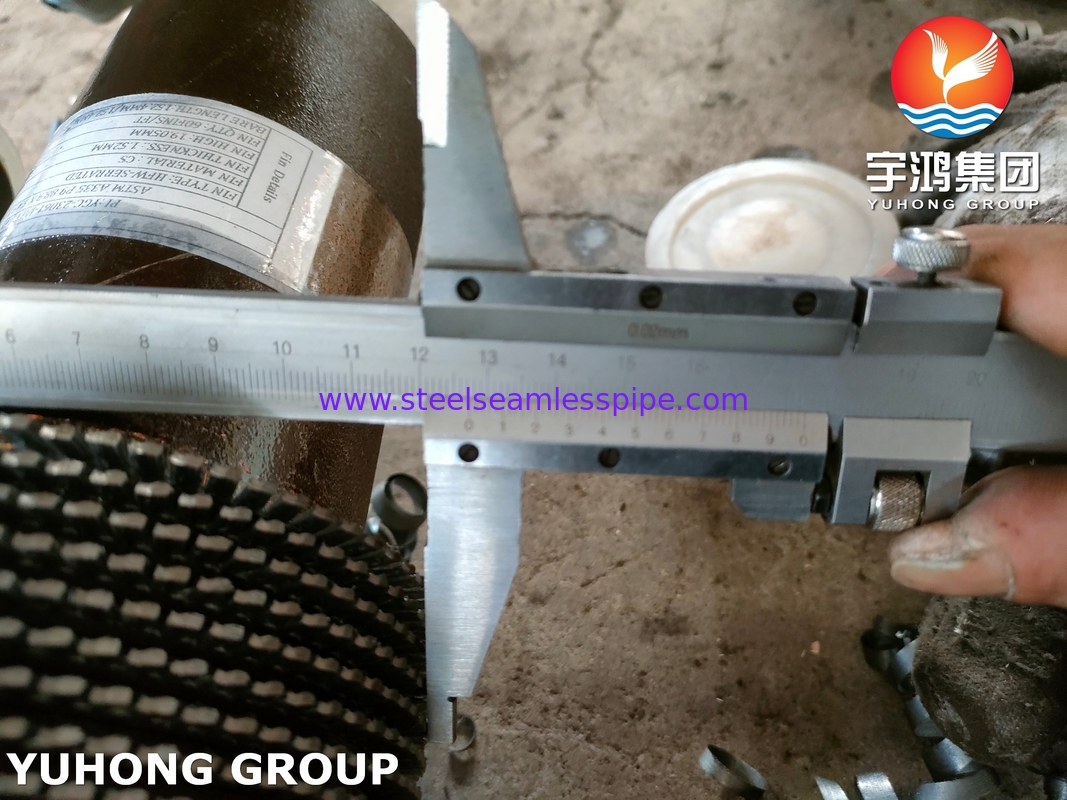

  • Dimensões das Aletas:
    • Altura da Aleta: Tipicamente 5mm-15mm
    • Passo da Aleta: 2mm-10mm
    • Espessura da Aleta: 0,5mm-1,5mm
  • Condições de Operação:
    • Temperatura: Até 600–650°C (dependendo da seleção do material)
    • Pressão: Adequado para sistemas de alta pressão

4. Vantagens dos Tubos com Aletas Serrilhadas ASTM A335 P9

• Alta Eficiência Térmica: O design serrilhado promove turbulência no fluxo do fluido, melhorando as taxas de transferência de calor.
• Durabilidade: O tubo base de aço liga P9 oferece resistência excepcional a altas temperaturas, oxidação e tensões térmicas.
• Resistência à Corrosão: Cromo e molibdênio em P9 aumentam a resistência à corrosão e incrustação.
• Economia de Energia: A eficiência aprimorada da transferência de calor reduz o consumo de energia e os custos operacionais.
• Personalização: As aletas serrilhadas podem ser adaptadas a dimensões, passos e espessuras específicas para atender aos requisitos da aplicação.

5. Aplicações dos Tubos com Aletas Serrilhadas ASTM A335 P9

• Geração de Energia:

  • Caldeiras a vapor
  • Economizadores
  • Geradores de vapor de recuperação de calor (HRSGs)

• Petroquímica e Refinaria:

  • Trocadores de calor resfriados a ar
  • Aquecedores de processo
  • Resfriadores de gás

• Petróleo e Gás:

  • Plataformas offshore
  • Plantas de processamento de gás
  • Terminais de GNL

• Processamento Químico:

  • Trocadores de calor em reatores químicos
  • Condensadores e evaporadores

6. Padrões e Testes de Qualidade

• Teste de Material:

  • Análise da composição química
  • Teste de propriedades mecânicas (resistência à tração, dureza, etc.)

• Testes Não Destrutivos (END):

  • Teste ultrassônico
  • Teste radiográfico
  • Teste de correntes parasitas

• Inspeção Dimensional:

  • Verificação das dimensões do tubo e das aletas
  • Integridade da fixação das aletas

• Teste Operacional:

  • Teste de desempenho térmico
  • Avaliação da resistência à corrosão

7. Conclusão
