ASTM A335 P5 P9 P11 P22 Studded Tube Heat Exchange System

Detalhes do produto:

Lugar de origem:	CHINA
Marca:	YUHONG
Certificação:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Número do modelo:	ASTM A335 P5 P9 P11 P22 Tubo cravejado

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	500kgs
Detalhes da embalagem:	Caixa de madeira-madeira /estojo de ferro
Tempo de entrega:	7 dias
Termos de pagamento:	L/c, t/t

Contato

Todos os Produtos

Tubo sem costura de aço inoxidável (290)

Tubo sem emenda de aço inoxidável (277)

Tubulação de aço inoxidável frente e verso (127)

Tubo de aço inoxidável frente e verso (29)

Tubo de agulha (107)

Tubos de barbatanas (631)

Trocador de calor (17)

tubo do permutador de calor (424)

Pacote de tubos de trocador de calor (37)

Permutador de calor Tubesheet (116)

defletor do permutador de calor (36)

Refrigerador de ar (8)

recipiente de pressão (4)

tubulação soldada de aço inoxidável (57)

Tubo soldado de aço inoxidável (114)

Tubulação da liga de níquel (261)

Tubo da liga de níquel (79)

Tubo da liga de cobre (227)

Tubo do aço de liga (184)

Tubo do titânio (10)

tubo recozido brilhante (153)

Tubo de caldeira (145)

encaixe de aço (804)

Flange de aço (590)

Outros (391)

Partes de revestimento (7)

Descrição de produto detalhada

Nome do produto:	Tubo enchido	Material do tubo:	Aço carbono, aço inoxidável, aço de liga
Tipo:	Solda, enchida	Tubo od:	20mm a 219mm
Espessura do tubo:	2mm a 16mm	Comprimento do tubo:	pode ser personalizado
Espessura da barbatana:	0.8mm a 4mm	Densidade das barbatanas:	43 aletas pelo medidor às 287 aletas máximas pelo medidor
Altura da barbatana:	0,25" (6.35mm) a 1,5" (38mm)	Aplicativo:	Refrigerador de ar, permutador de calor, atomizador, condensador

ASTM A335 P5 P9 P11 P22 Studded Tube Heat Exchange System

What is a Studded Tube?

This is a specialized component designed for use in high-temperature and corrosive environments. Unlike finned tubes, which maximize convection surface area, studded tubes are primarily used to secure and protect refractory linings or to facilitate heating in certain furnace types.

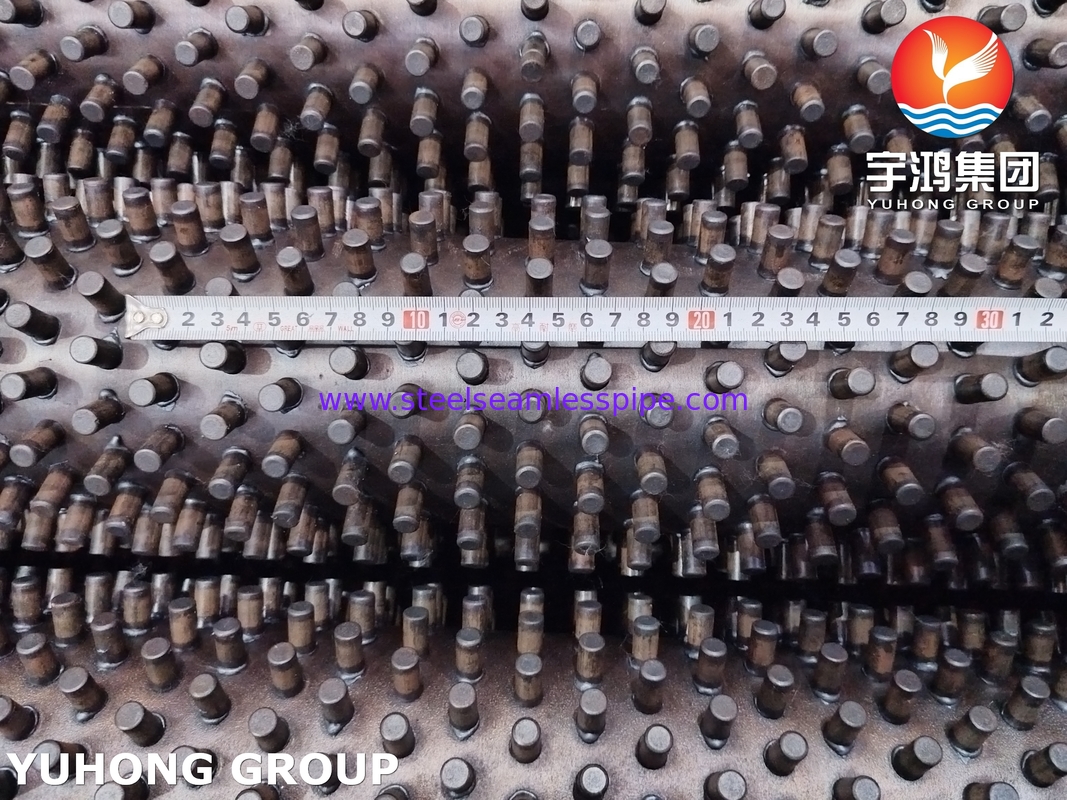

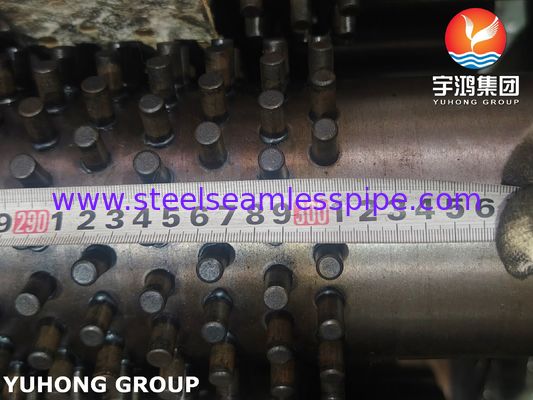

Studded tubes are manufactured by welding a series of studs (pins) to the outer surface of a base tube. These studs act as anchors, securing the castable refractory material to the tube surface.

ASTM A335 P5 base tube, combined with studs made from compatible materials, creates a robust system for lining furnaces, boilers, and reactors.

Studded Tube

Product:	studded tubes, welded stud tubes,studded steel tubes,studded fin tubes
Application:	, generally in furnaces and boilers where the surface is exposed to a very corrosive environment and where very dirty gas streams require frequent or aggressive cleaning.
Size:	OD: 38 mm ~219 mm
	WT: 4.0 mm ~20 mm /Tube Length (Mtr) :≤ 15Mtrs
	Fin Height: 6.0 mm ~ 38 mm
Base Tube(fin) Material:	Carbon Steel
	Alloy Steel
	Stainless Steel

Studded pipe size and material

Tube O.D.:	25~355.6 (mm)	1”~14”(NPS)
Tube Wall Thk.:	3.5~28.6 (mm)	0.14”~1.1”
Tube Length:	≤25,000 (mm)	≤82 ft
Stud Dia.:	6~25.4 (mm)	0.23”~1”
Stud Height:	10~50.8 (mm)	0.4”~2”
Stud Pitch:	8~30 (mm)	0.3”~1.2”
Stud Shape:	Cylindrical, Elliptical, Round, Lens type
Stud to tube surface angle:	Vertical, angular, staggered rows
Stud Material:	C.S. (most common grade is Q235B) S.S. (most common grade are AISI 304, 316, 409, 410, 321,347 ) A.S.
Tube Material:	C.S. (most common grade is A106 Gr.B) S.S. (most common grade are TP304, 316, 321, 347 ) A.S.(most common grade are T/P5,9,11,22,91 )
* This table is used as a general guide to our capabilities, please call us for any other customized cases.

Type	Description	Base tube	Fin specification (mm)
Type	Type	O.D. (mm)	Fin pitch	Fin height	Fin thick
Welding	HFW fin tube	16-219	3-25	5-30	0.8-3
	H/HH Type Fin Tube	25-63	8-30	<200	1.5-3.5
	Studed fin tube	25-219	8-30	5-35	φ5-20

Alloy Steel Chemical Compositions

Grade	UNS Designation	Composition, %
Grade	UNS Designation	Carbon	Manganese	Phosphorus, max	Sulfur, max	Silicon	Chromium	Molybdenum
P1	K11522	0.10-0.20	0.30-0.80	0.025	0.025	0.10-0.50	--	0.44-0.65
P2	K11547	0.10-0.20	0.30-0.61	0.025	0.025	0.10-0.30	0.50-0.81	0.44-0.65
P5	K41545	0.15MAX	0.30-0.60	0.025	0.025	0.50MAX	4.00-6.00	0.45-0.65
P9	K90941	0.15MAX	0.30-0.60	0.025	0.025	0.25-1.00	1.00-1.50	0.44-0.65
P11	K11597	0.05-0.15	0.30-0.60	0.025	0.025	0.50-1.00	1.00-1.50	0.44-0.65
P12	K11562	0.05-0.15	0.30-0.61	0.025	0.025	0.5MAX	0.80-1.25	0.44-0.65
P15	K11578	0.05-0.15	0..30-0.60	0.025	0.025	1.15-1.65	--	0.44-0.65
P21	K31545	0.05-0.15	0.30-0.60	0.025	0.025	0.50MAX	2.65-3.35	0.80-1.06
