O que é o tubo ASTM A335 P9 de barbatanas?
Material de base do tubo: ASTM A335 P9:
A ASTM A335 P9 é uma classe de aço de liga de cromo-molibdênio conhecida pela sua resistência à altas temperaturas e resistência à oxidação.
É amplamente utilizado em aplicações de geração de energia, petroquímica e refinaria onde é necessário um serviço de temperatura elevada.
Este material oferece uma boa resistência à corrosão do enxofre e estabilidade estrutural sob elevadas tensões térmicas.
O que é um tubo de barbatanas?
A liga P9 demonstra uma excelente soldabilidade e formabilidade, tornando-a adequada para a fabricação de componentes de trocadores de calor.
Os tubos de barbatanas sólidas são tubos integrados com barbatanas onde as barbatanas são formadas diretamente a partir do material do tubo ou fixadas firmemente através de um processo robusto, como extrusão ou soldagem.São concebidos para transferência de calor eficiente em ambientes exigentes, incluindo condições de alta temperatura e alta pressão comumente encontradas em caldeiras, aquecedores e resfriadores de gás de processo.
Tipos de tubos de barbatanas e especificações dos materiais:
Referência de tamanho para diferentes tipos de tubos de barbatanas
| Tipo | Descrição | Tubos de base | Especificação das barbatanas (mm) |
| Dose excessiva (mm) | Peso da barbatana | Altura das barbatanas | De espessura de barbatana |
| Incorporado | Tubos de barbatanas do tipo G | 16-63 | 2.1-5 | < 17 | -Não.4 |
| Extrusão | Outros metais simples | 8-51 | 1.6-10 | < 17 | 0.2-0.4 |
| Tubos de barbatanas baixas de tipo T | 10 a 38 | 0.6-2 | < 1.6 | -Não.3 |
| Tubos de bambu, tubos ondulados | 16-51 | 8 a 30 | < 2.5 | / |
| Ferida | Tubos de barbatanas do tipo l/kl/ll | 16-63 | 2.1-5 | < 17 | -Não.4 |
| Estringência | Tubos de barbatanas | 25 a 38 | 2.1-3.5 | < 20 | 0.2-0.5 |
| Tipo U | Tubos de tipo U | 16 a 38 | / | / | / |
| Solução | Tubos de barbatanas de solda por HF | 16-219 | 3 a 25 | 5 a 30 | 0.8-3 |
| Tubos de barbatanas do tipo H/HH | 25 a 63 | 8 a 30 | < 200 | 1.5-3.5 |
| Tubos de barbatanas | 25-219 | 8 a 30 | 5 a 35 | φ5-20 |
Composição química ((%)
| P9 Composição química(%) |
| Elementos | C | Sim | Cr | - Não | P | Mo. | S |
| Distância | ≤ 0.15 | 0.50-1.00 | 8.00-10.00 | 0.30-0.60 | ≤ 0025 | 0.9-1.10 | ≤ 0.025 |
Propriedades mecânicas
| ASTM A335 P9Propriedades mecânicas |
| Resistência à tração | Força de rendimento | Dureza | Extensão |
| 415 MPa | ≥ 205 MPa | ≤ 179HB | 30% |
Materiais equivalentes de P9
| S.U.N. | BS | ISO | ASTM | ASME | JIS G 3468 | DIN | N.C. | ABS |
| K81590 | 3604-620 | 9329-2 P9 | A335 P9 | SA335 P9 | STPA 26 | 17175 12CrMo195 | KSTPA 26 | ABS Gr.9Cr |

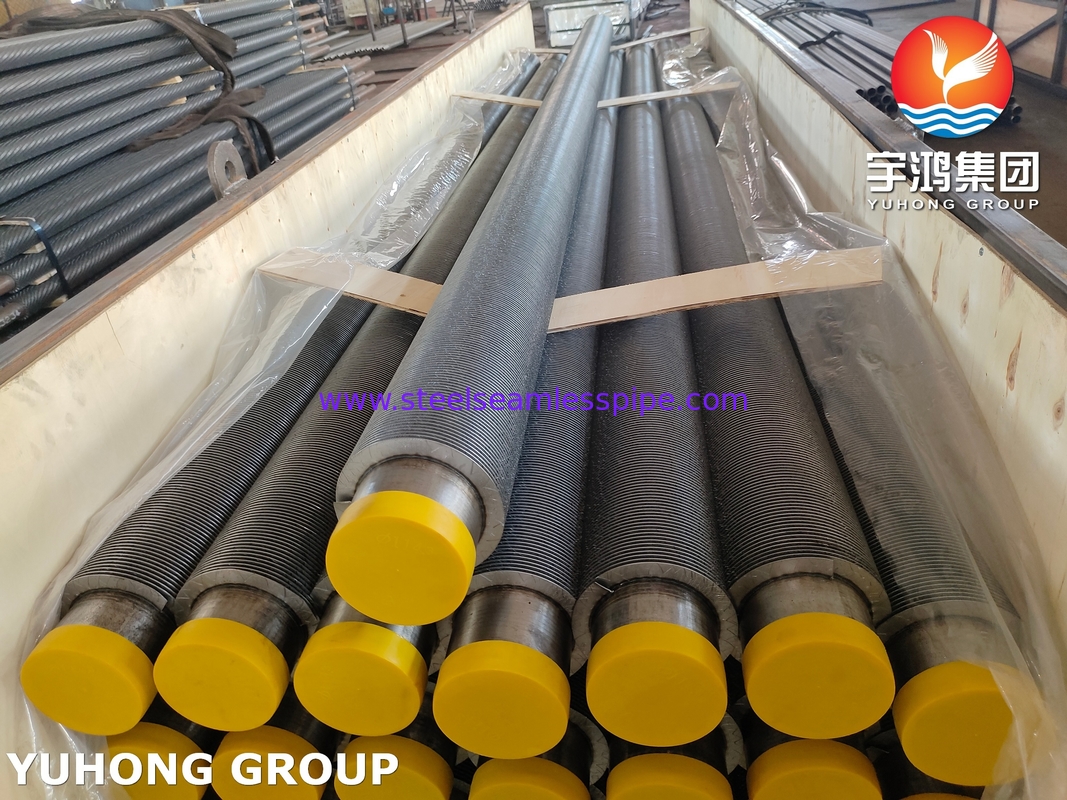

Aplicações do tubo ASTM A335 P9 HFW Solid Fin
1- Sistemas de recuperação de calor em refinarias e instalações químicas
2.Elementos de caldeira e de superaquecimento em centrais térmicas
3.Aquecedores e resfriadores a gás de processo
4- pré-aquecedores e economizadores de ar
5.Excambiadores de tubos de alta temperatura com nadadeiras em unidades de recuperação de enxofre
Vantagens competitivas
1Tubos de base sem costura de alta qualidade que garantem a fiabilidade sob pressão
2As barbatanas são fabricadas integralmente ou soldadas com penetração total para um contato térmico superior e resistência mecânica.
3.Capazes de funcionar a temperaturas até 600 °C
4Apoio de engenharia personalizado para otimizar o desempenho para aplicações específicas
5.Compatibilidade total com as normas ASME, ASTM e específicas do cliente
