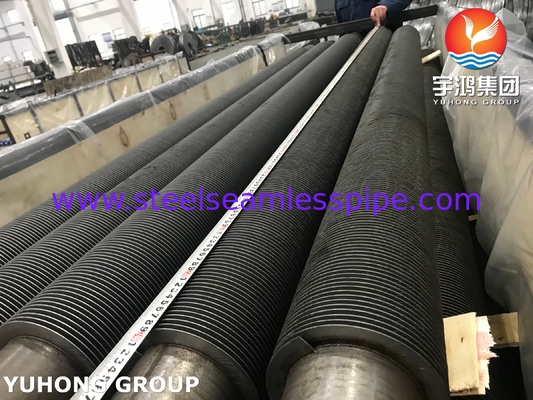

ASTM A213 T9 Tubos finos HFW de aço ligado para geração de energia térmica e nuclear
Especificações gerais de tubos finos HFW
O.D. do tubo de base: 15,88-219,1 mm

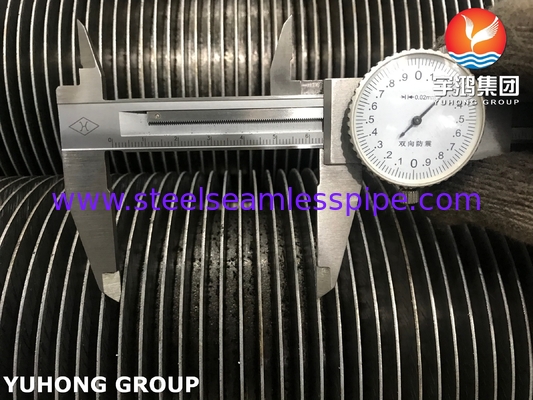

Altura das barbatanas: 5-50 mm

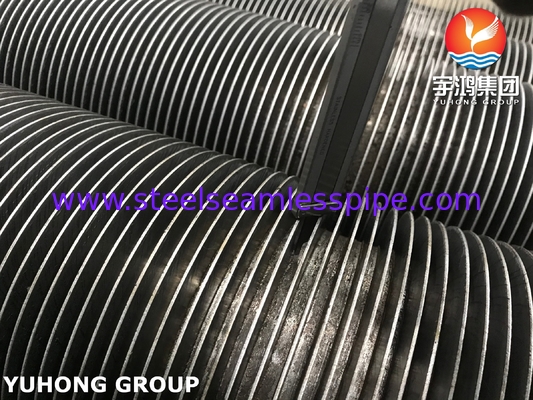

Espessura das barbatanas: 0,8-3,0 mm
Peso da barbatana: conforme pedido do cliente.
Fim: Fim liso, fim inclinado

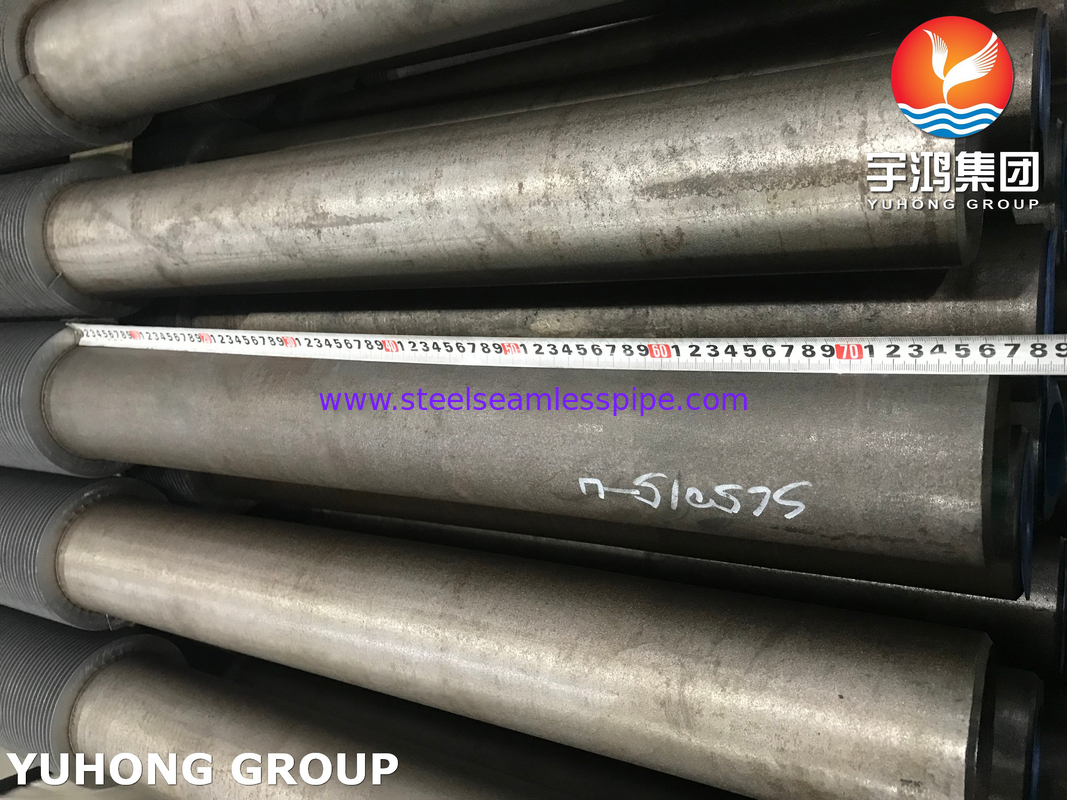

Sem área de barbatanas em ambos os lados:Conforme pedido do cliente
Os tubos de base dos tubos com barbatanas HFW são geralmente: CS / SS / AS; em geral, o material das barbatanas é o mesmo que o material dos tubos
Detalhes do tubo ASME SA213 K90941
A norma ASME SA213tubos de caldeira, superaquecedor e trocador de calor, de aço ferrítico e austenítico, sem costura, designados para as categorias T5, TP304 etc., utilizados para caldeira, superaquecedor, trocador de calor,Tubos de condensação e outras aplicações.
Composição química (%)
| Grau |
C |
- Não |
P |
Su |
Sim |
Cr |
Mo. |
| T9 |
0.15 |
0.30-0.60 |
0.025 |
0.025 |
0.25-1.00 |
8.00-10.00 |
0.90-1.00 |
Propriedades mecânicas
| Grau |
Força de tração, min. |
Força de rendimento (0,2%Offset,min) |
Extensão |
Brinell/Vickers |
Rockwell. |
| T9 |
ksi-60,MPa-415 |
ksi-30,MPa-205 |
30% |
179 HBW/190 HV |
89 HRB |
Indústrias relacionadas envolvidas
1.Geração de energia
Tubos com nadadeiras em caldeiras, geradores de vapor de recuperação de calor e economizadores para melhorar a eficiência da troca de calor em centrais térmicas e nucleares.
2Petroquímica e refino de petróleo
Tubos com nadadeiras em aquecedores, reformadores e sistemas de recuperação de calor residual para suportar altas temperaturas e ambientes corrosivos.
3. Ar condicionado e refrigeração
Parte de refrigeradores de ar, radiadores e condensadores para sistemas comerciais e industriais de controlo do clima.
4. Aquecimento por processo industrial
utilizadas em sistemas de secagem, fornos e reatores químicos onde a distribuição uniforme do calor é crítica.
5. Marítimo e Offshore
Tubos com nadadeiras nos trocadores de calor e unidades de dessalinização a bordo, devido à sua durabilidade em condições salinas.
6. Transformação de resíduos em energia e controlo ambiental
componentes importantes nos sistemas de tratamento de gases de combustão, recuperação de gases de escape e incineração para reduzir as emissões.
Capacidade das instalações
Para tubos de finalização de HFW, comAs duas linhas de produção para a fabricação de tubos de barbatanas têm menos de 25 metros de comprimento e as outras duas podem atingir 30 metros.
Especificações para vários tipos de tubos com barbatanas
| Tipo |
Descrição |
Tubos de base |
Especificação das barbatanas (mm) |
| Dose excessiva (mm) |
Peso da barbatana |
Altura das barbatanas |
De espessura de barbatana |
| Incorporado |
Tubos de barbatanas do tipo G |
16-63 |
2.1 ~ 5 |
< 17 |
-Não.4 |
| Extrusão |
Outros metais simples |
8-51 |
1.6 ~ 10 |
< 17 |
0.2-0.4 |
| Tubos de barbatanas baixas de tipo T |
10 a 38 |
0.6 ~ 2 |
< 1.6 |
-Não.3 |
| Tubos de bambu, tubos ondulados |
16-51 |
8.0 ~ 30 |
< 2.5 |
/ |
| Ferida |
Tubos de barbatanas do tipo l/kl/ll |
16-63 |
2.1 ~ 5 |
< 17 |
-Não.4 |
| Estringência |
Tubos de barbatanas |
25 a 38 |
2.1-3.5 |
< 20 |
0.2-0.5 |
| Tipo U |
Tubos de tipo U |
16 a 38 |
/ |
/ |
/ |
| Solução |
Tubos de barbatanas de solda por HF |
16-219 |
3 ~ 25 |
5 ~ 30 |
0.8-3 |
| Tubos de barbatanas do tipo H/HH |
25 a 63 |
8 ~ 30 |
< 200 |
1.5-3.5 |
| Tubos de barbatanas |
25-219 |
8 ~ 30 |
5 ~ 35 |
φ5-20 |
Tubos de base:
1.Aço inoxidável: ASME SA213/ASTM A213, ASME SA249/A249,ASME SA312/A312
2.Aço duplex/super duplex: ASME SA789/A789, ASME SA790/A790
3.Aço carbono: ASME SA106/ASTM A106, ASME SA179/ASTM A179, ASME SA192/ASTM A192, ASTM A214, ASTM A210
4.Aço ligado:ASME SA213/ASTM A213, ASME SA335 /ASTM A335
5.Aço ligado a níquel: Hestalloy / Inconel / Níquel puro / NS Alloy / Copper Alloy Steel
Material das barbatanas:Aço ligado, aço inoxidável, aço carbono
