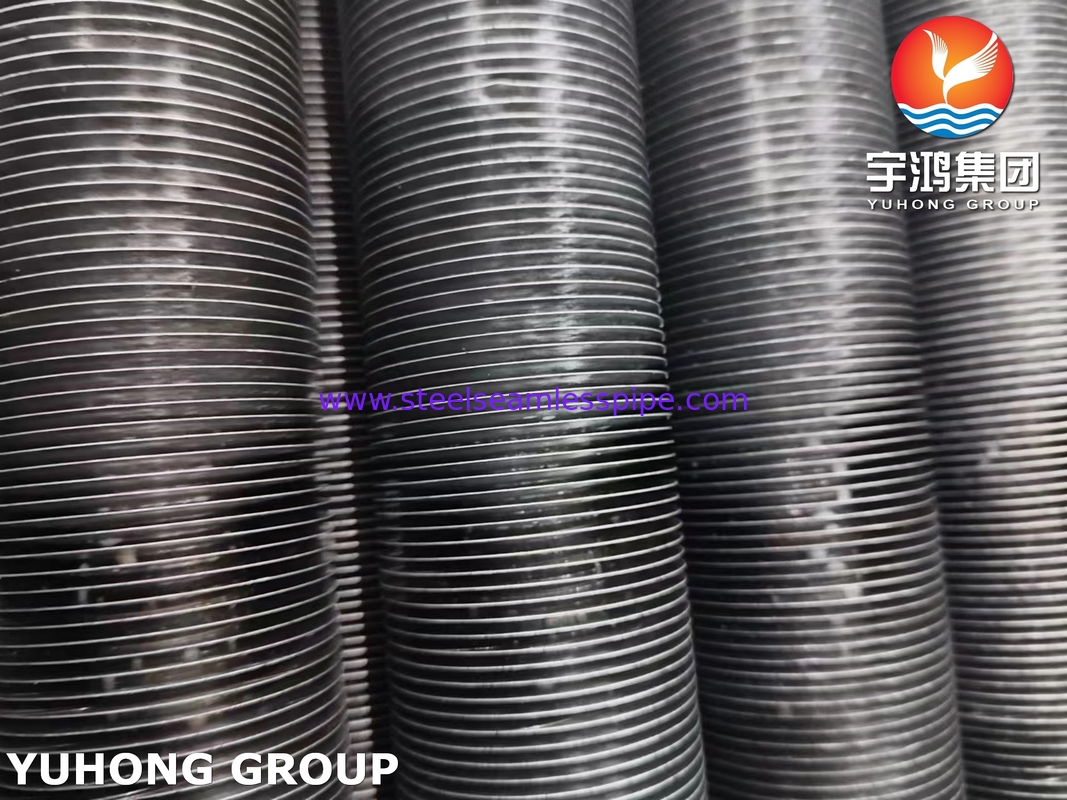

Tubo aleta tipo L sem costura de aço carbono ASME SA179 com aleta de alumínio 1060

Detalhes do produto:

Lugar de origem:	China
Marca:	YUHONG
Certificação:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Número do modelo:	ASME SA179 Tubos sem costura de aço carbono com barbatana de alumínio 1060

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 unidade
Preço:	Negociável
Detalhes da embalagem:	Caixas de madeira de pluma com estruturas de aço (ambas as extremidades dos tubos têm tampas de plás
Tempo de entrega:	±7 dias úteis
Termos de pagamento:	L/C,T/T
Habilidade da fonte:	De acordo com as exigências dos clientes

Contato

Todos os Produtos

Tubo sem costura de aço inoxidável (290)

Tubo sem emenda de aço inoxidável (277)

Tubulação de aço inoxidável frente e verso (127)

Tubo de aço inoxidável frente e verso (29)

Tubo de agulha (107)

Tubos de barbatanas (631)

Trocador de calor (17)

tubo do permutador de calor (424)

Pacote de tubos de trocador de calor (37)

Permutador de calor Tubesheet (116)

defletor do permutador de calor (36)

Refrigerador de ar (8)

recipiente de pressão (4)

tubulação soldada de aço inoxidável (57)

Tubo soldado de aço inoxidável (114)

Tubulação da liga de níquel (261)

Tubo da liga de níquel (79)

Tubo da liga de cobre (227)

Tubo do aço de liga (184)

Tubo do titânio (10)

tubo recozido brilhante (153)

Tubo de caldeira (145)

encaixe de aço (804)

Flange de aço (590)

Outros (391)

Partes de revestimento (7)

Descrição de produto detalhada

Nome do produto:	Tubos de barbatanas de tipo L	Especificação do tubo nu e material:	A norma ASME SA179
Material da Aleta:	Alumínio 1060	Tubo nu OD:	16-63 mm
Altura das barbatanas:	<17mm>	Espessura das barbatanas:	~0.4mm
Pico da barbatana:	2.1-5mm	Tipo:	Tipo L/ KL/ LL
Teste:	HT/ET	Aplicação:	Refrigerador de ar/Aquecedor/Petroquímica/Cambiador de calor
Destacar:	Tubo aleta de aço carbono ASME SA179 , Tubo aleta tipo L sem costura , Tubo aleta de alumínio com garantia

Os produtos da marca YUHONG já foram exportados para mais de 85 países com mais de 35 anos de experiência, devido à política de controle de qualidade rigorosa, excelente serviço de vendas, entrega pontual.YUHONG ganhou cada vez mais novos clientes e recebeu cada vez mais pedidos de clientes antigos., em YUHONG A mente do povo: Qualidade é o primeiro importante!

ASME SA179 Tubos sem costura de aço carbono com 1060 tubos de alumínio tipo L para arrefecedor de ar / aquecedor

ASME SA179 tubo de base sem costura de aço carbono com 1060 alumínio L-tipo de barbatana é um elemento de transferência de calor composto de alto desempenho projetado paramelhor desempenho térmico do lado do arÉ equipado com um recipiente de pressão de aço carbono sem costura puxado a frio (compatível com a ASME SA179) com barbatanas de alumínio 1060 enroladas helicoidalmente numa configuração de perfil L de bloqueio.Este projecto único combina a elevada condutividade térmica das barbatanas de alumínio (~ 200 W/m·K) com a robustez mecânica -A fixação de pé em L impede o afrouxamento das barbatanas devido à erosão do fluxo de ar e ao ciclo térmico,concebidos paraRefrigeradores de ar, aquecedores e trocadores de calor de tubos com nadadeiras.

1.Visão geral do produto

A secção trapezoidal formada pelo laminado de um tubo em forma de L é consistente com a distribuição da densidade do fluxo de calor, e os tubos estão estreitamente combinados com uma elevada eficiência térmica,eliminando assim a resistência térmica de contacto causada pela lacuna entre as barbatanas.

Temperatura de funcionamento:Características de 230°C: processo de enrolamento, alta eficiência de produção, espaçamento uniforme, boa transferência de calor, alta relação de barbatanas, o tubo de base pode ser protegido da erosão do ar.

2Propriedades químicas e mecânicas

Composição química (%)
C	- Não	P	S	Sim	Fe
≤ 0,06 - 0,18%	00,27 - 0,63%	≤ 0,035%	≤ 0,035%	≥ 0,10% (normalmente 0,25-0,50%)	Balanço (≥ 98%)

Alumínio 1060 Fins Composição química (%)
Al	Fe	Sim	Cu	- Não	Zn	Outra
≥ 99,60%	≤ 0,35%	≤ 0,25%	≤ 0,05%	≤ 0,03%	≤ 0,05%	≤ 0,40%

Propriedades mecânicas

Componente

Performance mecânica

Características fundamentais

A norma ASME SA179
Tubos de base

· Resistência à tração: ≥ 325 MPa
·Resistência ao rendimento: ≥ 180 MPa
· Elongação (em 50 mm): ≥35%
·Dureza: ≤ 72 HRB

· Tubos sem costura de precisão puxados a frio para a espessura mínima da parede

·Conductividade térmica: 52 W/m·K a 20°C

· Resistência superior à oxidação e à corrosão por água

·Temperatura máxima de funcionamento: 450°C (843°F) para funcionamento contínuo

· Resistência moderada: adequado para trocadores de calor de baixa/média pressão.

Alumínio 1060

·Resistência à tração: 70-110 MPa
·Prolongamento: 15-25%
·Dureza: 23 HB.

·Design leve reduz a carga do sistema
·Dúctil para absorção de vibrações

3Características principais

Projeto de transferência de calor de alta eficiência

Projeto de barbatanas helicoidais de tipo Lmaximiza a área de dissipação de calor para um desempenho térmico superior no lado do ar

Estabilidade mecânica excepcional

De largura não superior a 50 mmresistência à vibração e ao afrouxamento, ideal para condições de fluxo de ar de alta velocidade

Combinação resistente à corrosão

Tubos de base de aço carbono (proteção interna) + barbatanas de alumínio 1060 (resistentes à oxidação)Para ambientes externos/químicos adversos

Ampla gama de temperaturas

Tubos de base resistentes400°C, as barbatanas de alumínio funcionam de forma estável até250°C

4.Principais aplicações

Caldeiras de energia eléctrica
Seções de convecção de aquecedores/fornos de processos petroquímicos
Sistemas de recuperação de calor dos resíduos dos fornos industriais
Vários trocadores de calor industriais (gás-líquido, gás-gás)
Sistemas de climatização
Equipamento de secagem
Caldeiras marítimas e equipamento de troca de calor

Dimensão	Tubos de barbatanas de tipo L	Tubo de barbatanas do tipo KL	Tubos de barbatanas do tipo LL
Estrutura	• barbatanas de alumínio comGancho único em forma de Lna raiz •Contacto de linhacom tubo de base	•Pés em LProjeto •Argolascom um comprimento de 80 mm ou mais, mas não superior a 150 mm,	•Pés em L estendidos(Liga longa) •Estrutura de gancho duplona raiz
Resistência à vibração	Não, não. (Melhor do que incorporado, mais fraco do que KL/LL)	Não, não. (Excelente) (Curling melhora a aderência)	Não, não. (Duplos ganchos impedem o afrouxamento)
Resistência ao contacto térmico	• Relativamentealto (Limitado pelo contacto de linha)	•Baixo (O aconchego aumenta a área de contacto)	•Baixo (Melhorado em relação ao tipo L, mas superior ao KL)
Complexidade do processo	• Simples e maduro (Custo mais baixo)	• Mais alto (Requer um ronco de precisão;custo ↑)	• Moderado (Formar de precisão necessário para ganchos duplos)
Temperatura máxima de serviço.	≤ 250°C (Al fin)	≤ 280°C (Knurling resiste à expansão térmica)	≤ 260°C (Duplos ganchos resistem à fadiga térmica)
Aplicações típicas	• bobinas HAVC, economizadores • Ambientes de baixa vibração	• Pré-aquecedores de ar de centrais elétricas • Recuperação de calor de gás de alto fluxo/alta vibração	• Condensadores refrigerados a ar (ACC) • Trocadores de calor marítimos • Sistemas de vibração média
