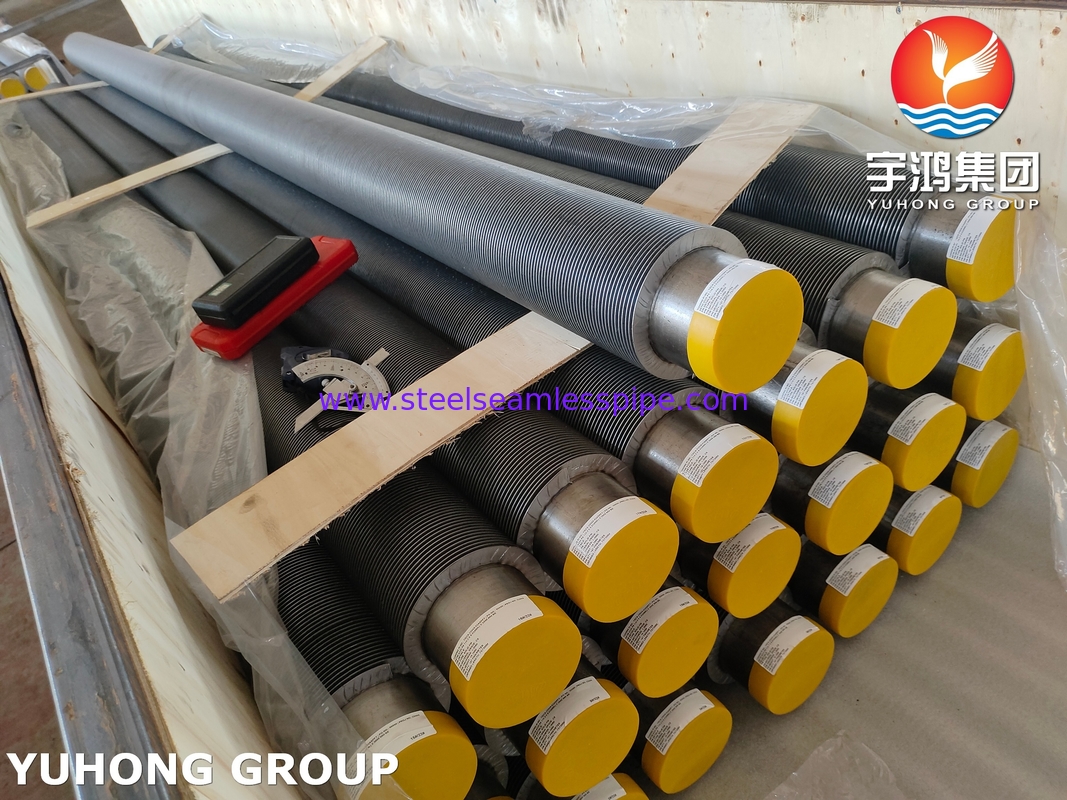

Somos o fabricante de tubos de aletas sólidas na China. Como temos quatro linhas de produção de tubos de aletas sólidas, damos grande importância à nossa qualidade. Podemos personalizar a altura da aleta, largura, material e outras partes de acordo com as necessidades dos clientes. Nosso tubo de aleta espiral é usado principalmente em usinas de energia, pré-aquecedores de ar, caldeiras, trocadores de calor, fornos industriais e outros equipamentos para aumentar a eficiência da troca de calor. E tenho o prazer de compartilhar os seguintes detalhes sobre o tubo de aleta HFW espiral:
1. Tubo base ASTM A335 P9
| Grau |
Designação UNS |
C |
Mn |
P |
S |
Si |
Cr |
Mo |
Outros |
| P9 |
K90941 |
0,15 |
0,30–0,60 |
0,025 |
0,025 |
0,25-1,0 |
8,0-10,0 |
0,9-1,1 |
. . . |
2. Processos de Fabricação e Fabricação
A. Produção do Tubo Base
Fluxo do Processo:
Forno de arco elétrico → Degaseificação a vácuo → Forjamento → Laminação a quente (950–1050°C) → Tratamento térmico (normalização a 950°C + revenimento a (740–790°C) → Teste NDT
Etapas Críticas: O tratamento térmico preciso evita o engrossamento do grão e garante a distribuição uniforme do carboneto.
B. Fixação da Aleta via Soldagem
Método de Soldagem:
GTAW (TIG) para passe de raiz + SMAW (arco manual) para enchimento/tampa.
Materiais de Enchimento:
TG-S9CM (fio TIG) e R707 (eletrodo de baixo hidrogênio) para juntas de aço carbono P9.
Requisitos Pré-Soldagem:
Pré-aquecimento: 250–350°C para evitar rachaduras.
Purga traseira com argônio para proteger contra oxidação.
Tratamento Pós-Soldagem:
Alívio de tensão: 300–350°C por 30 min (pós-aquecimento imediato).
PWHT completo a 740–790°C para reduzir a dureza e as tensões residuais.
3. Vantagem do Tubo de Aleta Sólida A335 P9
Transferência de Calor Aprimorada: As aletas sólidas fornecem uma área de superfície maior, melhorando a eficiência da transferência de calor em trocadores de calor, economizadores e superaquecedores.
Alta Resistência Mecânica: Feitos de aço liga ASTM A335 P9, esses tubos suportam altas pressões e variações de temperatura.
Durabilidade e Confiabilidade: O design da aleta sólida oferece maior integridade estrutural, resistência a danos e maior vida útil.
Resistência à Corrosão e Térmica: Adequado para ambientes de alta temperatura, resistindo à oxidação e tensões térmicas.
Redução de Incrustação: Superfícies de aleta lisas e contínuas ajudam a minimizar a incrustação e facilitam a limpeza.
Custo-Benefício: O design robusto reduz os custos de manutenção e o tempo de inatividade durante a vida útil operacional.
4. Aplicação do Tubo de Aleta Sólida A335 P9
Geração de Energia: Usado em superaquecedores de caldeiras, reaquecedores e economizadores para otimizar a transferência de calor e melhorar a eficiência.
Petroquímica e Refino: Empregado em trocadores de calor para aquecimento de processo, resfriamento e recuperação de energia.
Processamento Químico: Adequado para unidades de processo de alta temperatura que exigem soluções de transferência de calor duráveis e eficientes.
HVAC Industrial: Instalado em sistemas de aquecimento em larga escala que exigem alto desempenho térmico.
Marinha e Offshore: Aplicado em sistemas expostos a condições severas com necessidade de alta durabilidade.
