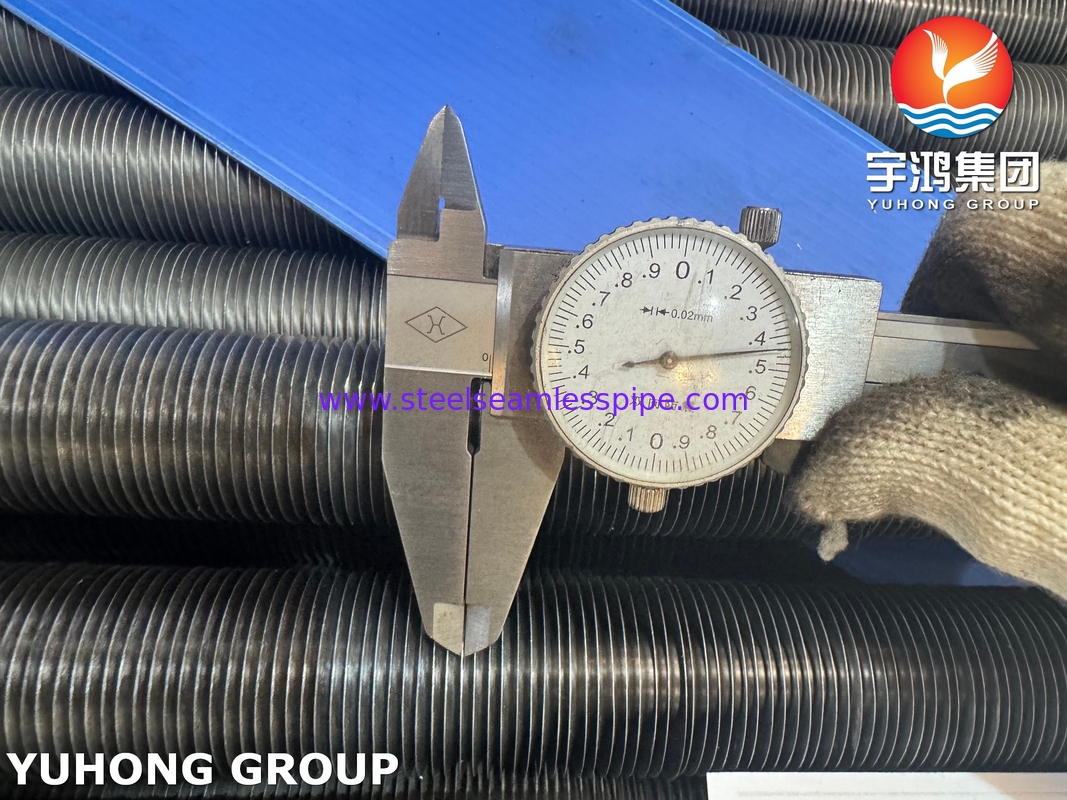

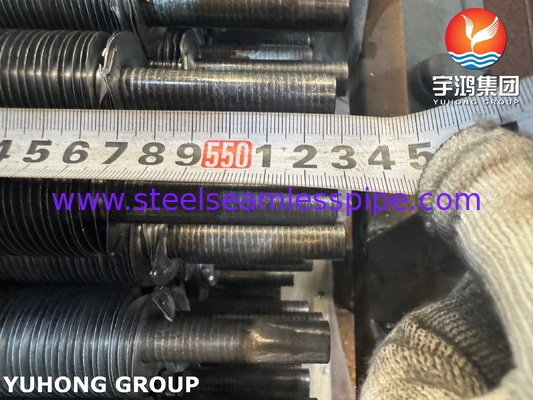

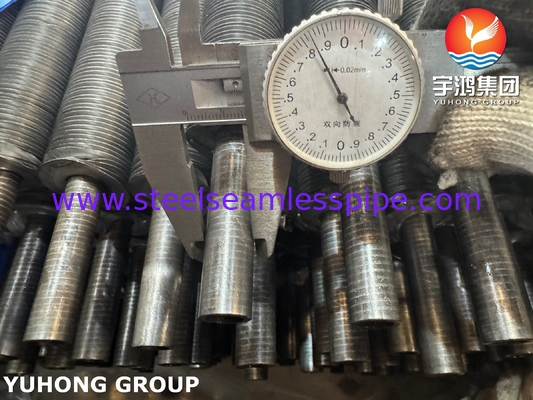

ASME SA179 Tubo de barbatana de tipo L com barbatana AL1060 para trocadores de calor refrigerados a ar

Tubos de base ASME SA179

• Tipo: tubo de aço de baixo teor de carbono sem costura, desenhado a frio.
• Propriedades-chave: Excelente condutividade térmica, boa resistência à corrosão interna (para fluidos limpos), perforação interna lisa (minimiza a queda de pressão), capacidade de alta pressão, facilmente soldável.
• Aplicações típicas: Usadas principalmente em trocadores de calor, caldeiras (economizadores, superqueimadores), condensadores e outros recipientes sob pressão que envolvem água, vapor, óleo ou gás no lado do tubo.

SA179 Tubos de barbatanas de ferida Propriedades essenciais:

• Conductividade térmica excepcional: ~ 230 W/m·K (significativamente superior ao aço, a principal razão para o uso de barbatanas de Al).
• Boa resistência à corrosão: forma uma camada protetora de óxido, adequada para muitas aplicações de ar ambiente / atmosfera.
• Alta formabilidade: facilmente enrolada no sulco.
• Leve: reduz o peso total do tubo.
• Rentabilidade: O alumínio puro é geralmente menos dispendioso do que as opções de alta liga.
• Mais suave/mais resistente: em comparação com ligas como 3003 ou 5052.Isso pode tornar as barbatanas ligeiramente mais suscetíveis a danos físicos durante o manuseio ou limpeza, mas geralmente é suficiente para a maioria das aplicações.

SA179 Tipo e fixação de barbatanas de tubo de barbatanas:

• "Tipo L" Fin: refere-se à forma da secção transversal da faixa da barbatana antes e durante o enrolamento.
• Processo de "ferida": descreve o método de fabrico.

SA179 Mecanismo de fixação do tubo da barbatana:

• Uma ranhura helicoidal de precisão é mecanizada na superfície exterior do tubo de base SA179.
• Uma tira AL1060, pré-formada em forma de "L", é alimentada sob tensão nesta ranhura.
• À medida que o tubo gira, o pé do "L" (a perna curta) é forçado mecanicamente e bloqueado na ranhura.
• A perna longa do "L" está perpendicular à superfície do tubo, formando a barbatana.

SA179 Tubo de barbatanas de ferida Principais vantagens:

• Forte ligação mecânica: o processo de trabalho a frio durante o enrolamento cria um ajuste apertado, à prova de gás e de interferência.
• Excelente transferência de calor: o contato direto e substancial de metal a metal entre o pé da barbatana e a ranhura do tubo garante baixa resistência térmica.
• Sem solda/brasa/cola: Elimina possíveis pontos de falha, riscos de contaminação e processos de alta temperatura que possam afetar as propriedades do tubo de base.
• Boa durabilidade: Resistente às tensões de ciclo térmico.
• Adequado para tubos de alta pressão: o tubo de base permanece sem costura e a sua integridade de pressão não é afectada pelo processo de barbatana externa.

SA179 Tubos de barbatanas de ferida Aplicações típicas:

• Intercambiadores de calor resfriados a ar (ACHEs): para resfriamento de processos (petróleo e gás, produtos químicos, centrais elétricas).
• Geradores de vapor de recuperação de calor (HRSG): secções de economizadores.
• Caldeiras de tubos com nadadeiras.
• Deaeratores.
• Fornos de secagem e fornos.
• bobinas HVAC & R: menos comuns do que tubos de cobre aqui, mas usados em aplicações industriais específicas.
• Qualquer aplicação que exija uma transferência de calor eficiente de um fluido pressurizado no interior de um tubo para o ar/gás no exterior.

SA179 Tubos de barbatanas de ferida Principais considerações:

• Corrosão galvânica: o tubo de aço carbono (SA179) e a barbatana de alumínio (AL1060) estão muito separados na série galvânica.A corrosão galvânica pode ocorrer na interfaceSão frequentemente necessários revestimentos protetores (por exemplo, pintura nas barbatanas, por vezes epoxi no interior dos tubos) ou um controlo ambiental cuidadoso.
• Proteção de barbatanas: As barbatanas AL1060 são relativamente macias.evitar jatos de água de alta pressão diretamente perpendiculares às barbatanas) para evitar dobras ou danos.
• Limites de temperatura: Embora a fixação da barbatana seja robusta, o próprio material da barbatana AL1060 tem menor resistência e ponto de fusão (~ 650 ° C) em comparação com o tubo de aço.As temperaturas de funcionamento contínuas são tipicamente limitadas a cerca de 200-250 °C para barbatanas de alumínio para evitar um amolecimento/descolamento excessivoO tubo SA179 pode suportar temperaturas muito mais elevadas internamente.
