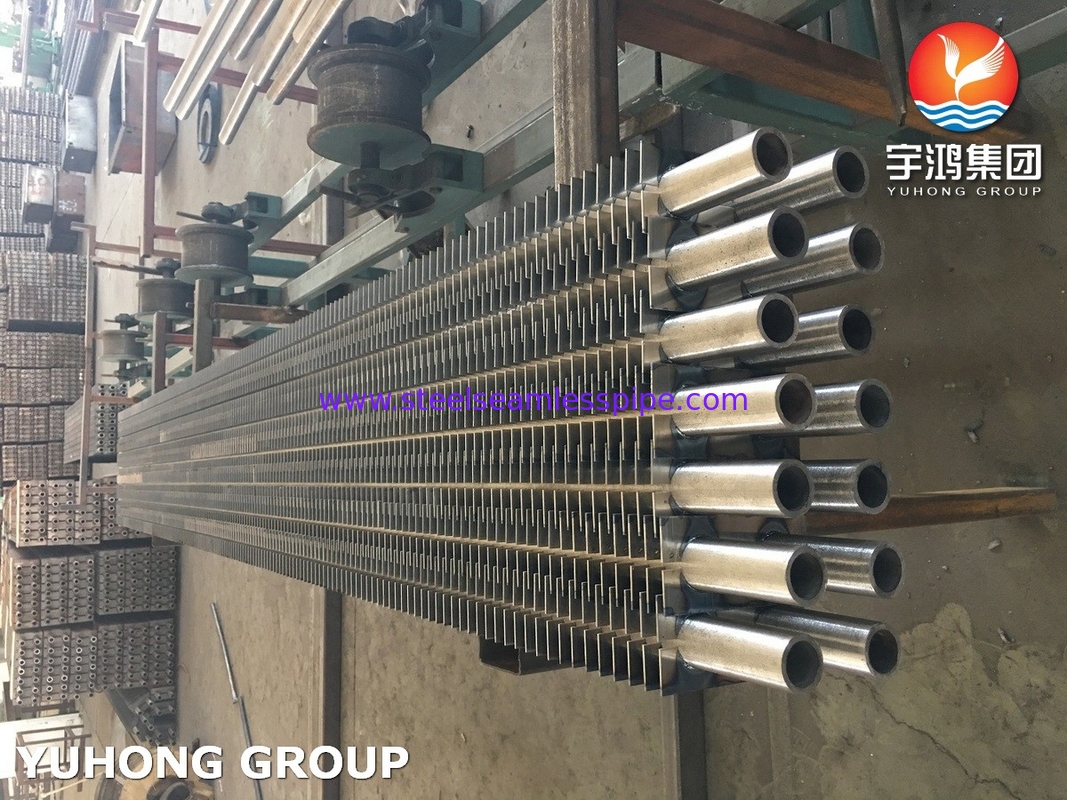

Trocador de calor Tubos de borracha em forma de H A312 TP304L TP316L
O tubo de barbatana em forma de H é um componente especializado de troca de calor concebido para melhorar a eficiência térmica em várias aplicações industriais.Sua configuração única de barbatana em forma de H (semelhante à letra "H" quando vista em seção transversal) aumenta a área de transferência de calor, melhorando a estabilidade estrutural.
Qual é a característica do tubo de barbatana em forma de H?
- A barbatana é dividida em duas metades simétricas. A parede do tubo é pressionada para baixo de ambos os lados e a soldagem por resistência é usada para soldar na parede do tubo com um certo espaço no meio;
- Dois tubos circulares podem partilhar um grupo de barbatanas, chamadas de barbatanas em forma de H de tubos duplos, ou pode ser colocada uma única barbatanha em forma de H no meio;
- O trocador de calor composto por tubos com nadadeiras do tipo H está bem posicionado e os feixes de tubos estão em ordem;
- As barbatanas são paralelas e independentes umas das outras, e não há influência do ângulo da hélice, por isso é fácil remover cinzas.
Aplicações dos tubos de barbatana em forma de H
1Sistemas de recuperação de calor residual
- Utilizado em caldeiras, economizadores e pré-aquecedores de ar para recuperar o calor dos gases de combustão, melhorando a eficiência energética nas centrais eléctricas e nos processos industriais.
2. Caldeiras de centrais eléctricas
- Melhora a transferência de calor nas caldeiras a carvão, a gás e a biomassa, reduzindo o consumo de combustível e as emissões.
3Indústrias Químicas e Petroquímicas
- Utilizados em trocadores de calor, reformadores e reatores, onde os ambientes de alta temperatura e corrosão exigem superfícies de transferência de calor duráveis.
4Instalações siderúrgicas e metalúrgicas
- Utilizado em recuperadores e trocadores de calor para recuperar o calor residual dos fornos e dos gases de escape.
5Aplicações marítimas e offshore
- Adequado para caldeiras de gases de escape em navios, onde a transferência de calor compacta e eficiente é fundamental.
6. Ar condicionado e refrigeração
- Ocasionalmente utilizado em ventiladores de recuperação de calor em grande escala (VRC) e refrigeradores industriais.
Vantagens dos tubos de barbatana em forma de H
- Alta eficiência de transferência de calor
- Redução da deposição de pó e fuligem O projeto minimiza o acúmulo de cinzas e partículas, comum em aplicações de gases de combustão.
- Resistência estrutural ️ Mais rígido que os tubos em espiral ou de barbatanas simples, reduzindo a vibração e o desgaste.
- Projeto compacto Permite uma maior troca de calor num espaço menor em comparação com tubos lisos.
- Resistência à corrosão ️ Muitas vezes fabricado a partir de aço inoxidável ou ligas resistentes à corrosão para ambientes adversos.
Os tubos de barbatana em forma de H são ideais para ambientes de alta temperatura, alta contaminação e alta corrosão, tornando-os uma escolha preferida na geração de energia, recuperação de calor residual e indústrias pesadas.O seu design equilibra o desempenho térmico, durabilidade e eficiência de manutenção.
Especificação do tubo da barbatana
| Produto |
TÍPO |
NOME |
Material de tubo nu |
MATERIAL FIN |
|
Trocador de calor
Camarões
Tubos
|
Embutidos |
Tubo de barbatana do tipo G |
Aço carbono, Cobre, aço inoxidável, liga |
Alumínio |
| Extrudidos |
METAL UNICO METAL combinado |
Aço carbono, Cobre, aço inoxidável, liga |
Cobre, alumínio |
|
Tubo de barbatana baixa
Tubos de barbatana do tipo T
|
Aço carbono, Cobre, aço inoxidável, liga |
/ |
|
Tubos de bambu
Tubos corrugados
|
Aço carbono, Cobre, aço inoxidável, liga |
/ |
| Ferida |
L/KL/LL TÍPICO DE TUBO FIN |
Aço carbono, Cobre, aço inoxidável, liga |
Cobre, alumínio |
| String |
Tubo de barbatanas de corda |
Alumínio, cobre, aço carbono, aço inoxidável |
Alumínio, cobre, aço carbono, aço inoxidável |
| Tipo U |
Tubos do tipo U |
Aço carbono, cobre, aço inoxidável |
/ |
| Solução de solventes |
Tubos de soldagem de pinças de HF |
Aço carbono, aço inoxidável, liga |
Aço carbono, aço inoxidável, liga |
| Tipo U |
H/HH TÍPO TUBO FIN |
Aço carbono, aço inoxidável, liga |
Aço carbono, aço inoxidável, liga |
| Solução de solventes |
Tubos de barbatanas estudados |
Aço carbono, aço inoxidável, liga |
Aço carbono, aço inoxidável, liga |
