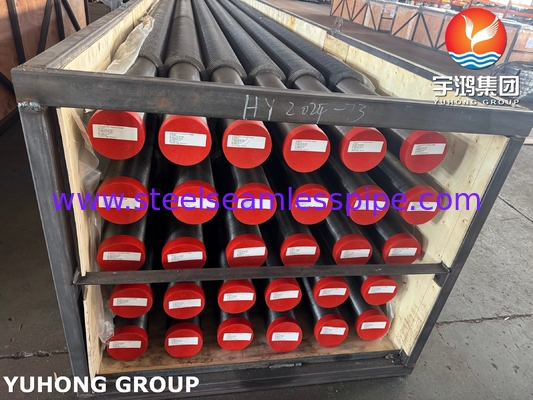

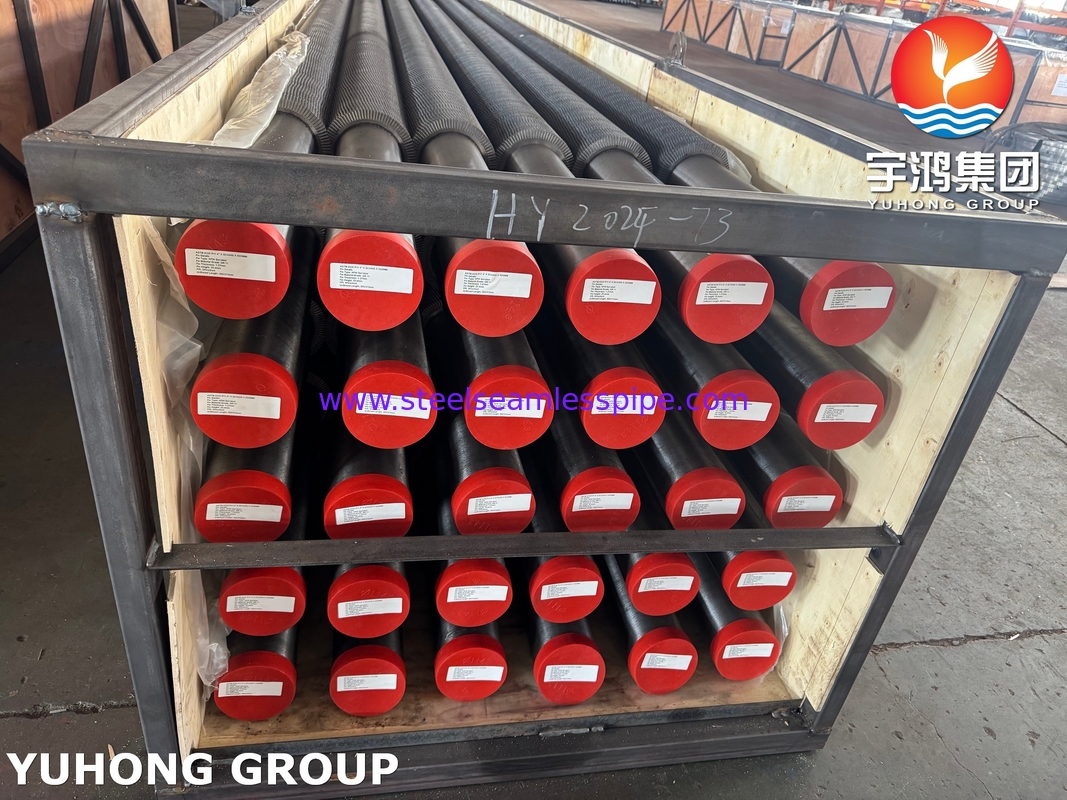

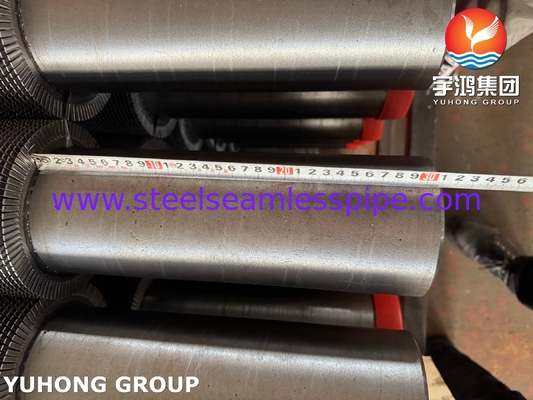

ASTM A335 P5 P9 P11 P22 Tubos de barbatanas de alta frenagem Soldado Tubos de barbatanas dentadas, Tubos de barbatanas sólidas

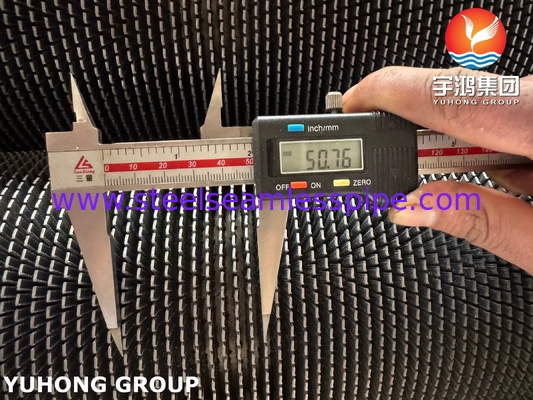

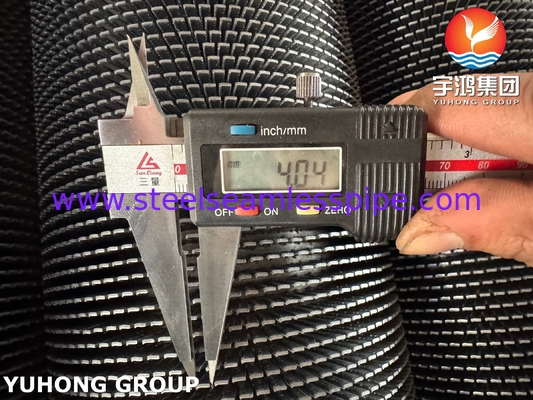

Tubos de barbatanas dentadas
O tubo serrado é um elemento de transferência de calor que aumenta a transferência de calor com alta eficiência.Por corte de entalhes dentados periódicos na borda da barbatana (a profundidade é geralmente de 20% a 40% da altura da barbatana), o fluido é forçado a gerar vórtices turbulentos, o que destrói significativamente a camada de limite térmico e melhora a eficiência de transferência de calor em 30-50% em comparação com tubos de barbatanas lisas.
A sua estrutura serrilhada tem as vantagens de ser antifogada, atrasar a cobertura contínua de sujeira, reduzir a frequência de limpeza e prolongar o ciclo de limpeza.É especialmente adequado para alta viscosidade, meios polvorientos ou de fácil impureza (como óleo residual, gases de combustão da caldeira, água do mar).
As aplicações típicas incluem fornos de aquecimento petroquímicos, ilhas de arrefecimento de ar e equipamentos de proteção ambiental.O custo inicial é elevado, mas a eficiência energética a longo prazo é significativa.
A diferença entre o tubo de barbatana sólida e o tubo de barbatana serrilhada
Solid Fin Tube usa barbatanas lisas contínuas para aumentar a transferência de calor expandindo a área da superfície.É adequado para meios limpos (como ar e vapor de baixa pressão) e tem as vantagens de baixa resistência ao fluxo, alta resistência e baixo custo, mas é fácil de sujar e tem média eficiência de transferência de calor.
O tubo de barbatana dentada corta entalhes dentados na borda das barbatanas para aumentar a eficiência de transferência de calor em 30-50% através de turbulência forçada e retarda significativamente o acúmulo de sujeira.
É especialmente adequado para fluidos de alta viscosidade e que contenham partículas (como gases de combustão e óleo residual), mas a queda de pressão aumenta em 15-30% e o custo inicial é maior.Principais princípios de selecção: Usar tubos de barbatanas sólidas para cenários limpos/de alta pressão, selecionar tubos dentados para cenários sujos/de alta eficiência, e são recomendados tubos de barbatanas em forma de agulha para ambientes de poeira ultrafina.
Composição química
Aço de baixa liga
(Classificações) |
S.U.N.
Equivalente |
C≤ |
- Não |
P≤ |
S≤ |
Si≤ |
Cr |
Mo. |
| P1 |
K11522 |
0.10 a 0.20 |
0.30 a 0.80 |
0.025 |
0.025 |
0.10 a 0.50 |
- Não. |
0.44 a 0.65 |
| P2 |
K11547 |
0.10 a 0.20 |
0.30 a 0.61 |
0.025 |
0.025 |
0.10 a 0.30 |
0.50 a 0.81 |
0.44 a 0.65 |
| P5 |
K41545 |
0.15 |
0.30 a 0.60 |
0.025 |
0.025 |
0.5 |
4.00~6.00 |
0.44 a 0.65 |
| P5b |
K51545 |
0.15 |
0.30 a 0.60 |
0.025 |
0.025 |
1.00~2.00 |
4.00~6.00 |
0.44 a 0.65 |
| P5c |
K41245 |
0.12 |
0.30 a 0.60 |
0.025 |
0.025 |
0.5 |
4.00~6.00 |
0.44 a 0.65 |
| P9 |
S50400 |
0.15 |
0.30 a 0.60 |
0.025 |
0.025 |
0.50 a 1.00 |
8.00~10.00 |
0.44 a 0.65 |
| P11 |
K11597 |
0.05 a 0.15 |
0.30 a 0.61 |
0.025 |
0.025 |
0.50 a 1.00 |
1.00~1.50 |
0.44 a 0.65 |
| P12 |
K11562 |
0.05 a 0.15 |
0.30 a 0.60 |
0.025 |
0.025 |
0.5 |
0.80 a 1.25 |
0.44 a 0.65 |
| P15 |
K11578 |
0.05 a 0.15 |
0.30 a 0.60 |
0.025 |
0.025 |
1.15 a 1.65 |
- Não. |
0.44 a 0.65 |
| P21 |
K31545 |
0.05 a 0.15 |
0.30 a 0.60 |
0.025 |
0.025 |
0.5 |
2.65 a 3.35 |
0.80 a 1.60 |
| P22 |
K21590 |
0.05 a 0.15 |
0.30 a 0.60 |
0.025 |
0.025 |
0.5 |
1.90 a 2.60 |
0.87 ~ 1.13 |
| P91 |
K91560 |
0.08 a 0.12 |
0.30 a 0.60 |
0.02 |
0.01 |
0.20 a 0.50 |
8.00~9.50 |
0.85 a 1.05 |
| P92 |
K92460 |
0.07~0.13 |
0.30 a 0.60 |
0.02 |
0.01 |
0.5 |
8.50~9.50 |
0.30 a 0.60 |
Propriedades mecânicas
| A335 Tubo de baixa liga |
Número UNS |
Força de rendimento ksi |
Resistência à tração ksi |
Percentual de alongamento |
Rockwell. |
Brinell |
| P1 |
K11522 |
30 |
55 |
30 |
- Não. |
- Não. |
| P2 |
K11547 |
30 |
55 |
30 |
- Não. |
- Não. |
| P5 |
K41545 |
40 |
70 |
30 |
- Não. |
207 no máximo |
| P9 |
S50400 |
30 |
60 |
30 |
- Não. |
- Não. |
| P11 |
K11597 |
30 |
60 |
20 |
- Não. |
- Não. |
| P12 |
K11562 |
32 |
60 |
30 |
- Não. |
174 no máximo |
| P22 |
K21590 |
30 |
60 |
30 |
- Não. |
- Não. |
| P91 |
K91560 |
60 |
85 |
20 |
- Não. |
- Não. |
Aplicação:
Potência/energia:
Ilha de arrefecimento por ar (ACC): para lidar com gases de combustão empoeirados (≤ 550°C), o projeto antierosivo torna a vida útil da barbatana> 15 anos e a eficiência de transferência de calor é melhorada em 35% em comparação com tubos lisos;
Caldeira de calor residual de turbina a gás: evitar o bloqueio de cinzas em gases de combustão de alta temperatura e alta pressão, e a queda de pressão pode ser controlada para aumentar em < 20%.
Petroquímica:
Forno de aquecimento de óleo residual: manusear óleo pesado com viscosidade > 200 cP, a estrutura serrilhada inibe o coqueamento e o ciclo de limpeza é estendido para 2 anos (tubo liso apenas 6 meses);
Unidade de craqueamento catalítico: troca de calor de óleo e gás com partículas de catalisador, tubo de base de aço inoxidável 316L é resistente à corrosão do enxofre e o coeficiente de transferência de calor atinge 450W/m2·K.
Engenharia de protecção do ambiente:
Dessulfuração de gases de combustão (FGD): num ambiente húmido de gases de combustão com pH=1~3, são utilizadas barbatanas de aço inoxidável duplex 2205 para resistir à corrosão por ponto de orvalho ácido,e a resistência térmica à impureza é reduzida em 60%;
Desalinização de água do mar: barbatanas de titânio + tubos de base de liga de cobre e níquel (C70600), com uma tolerância de concentração de Cl− > 50 000 ppm e a eficiência do evaporador é aumentada em 25%.
Refrigeradores industriais:
Evaporador de refrigeração de amônia: as barbatanas dentadas de alumínio resistem à escamação dos cristais de gelo a baixas temperaturas de -40°C e o consumo de energia de descongelamento é reduzido em 30%.
