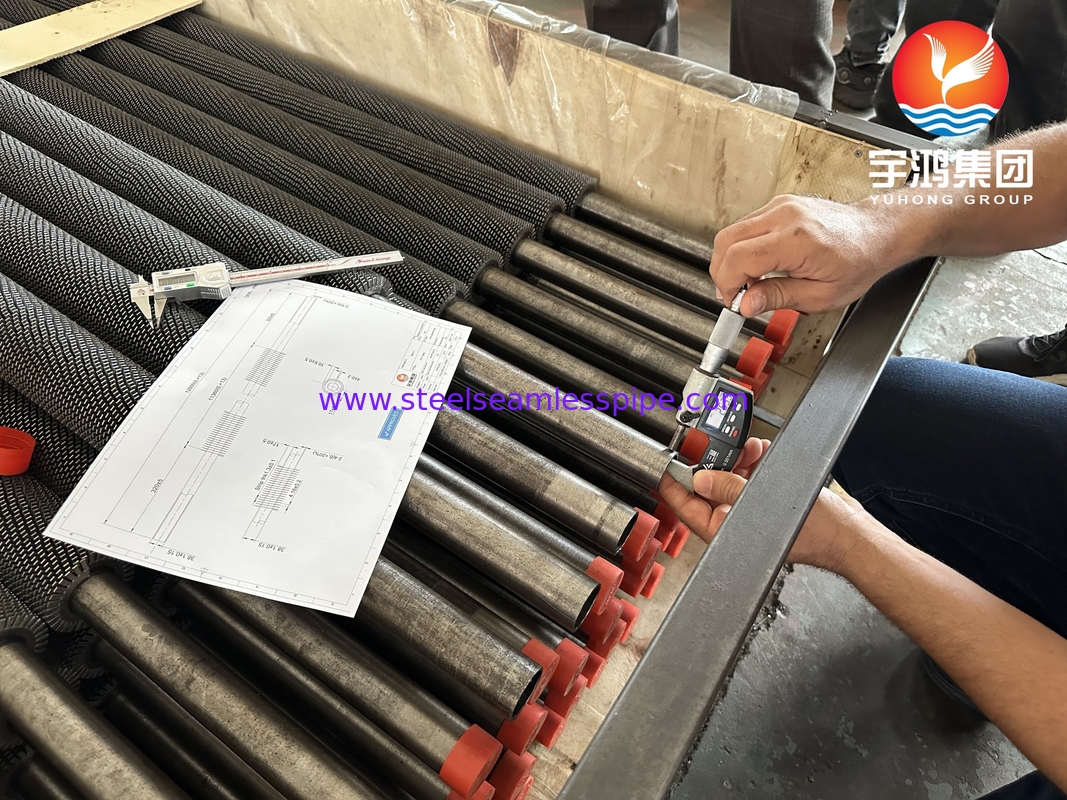

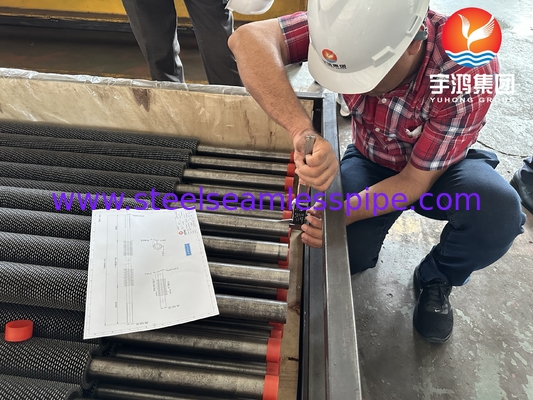

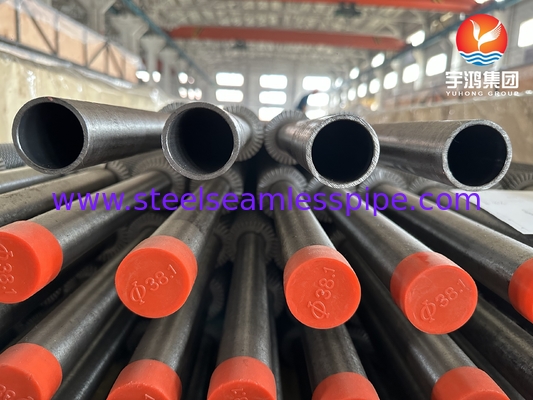

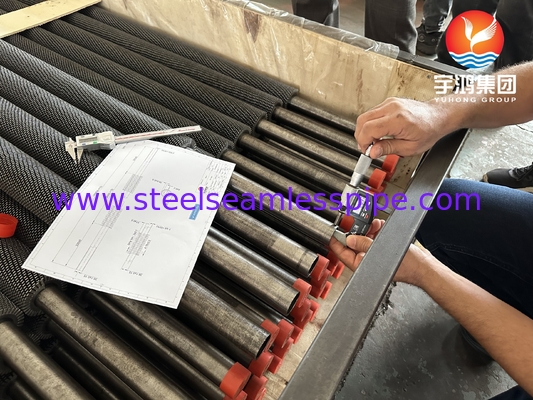

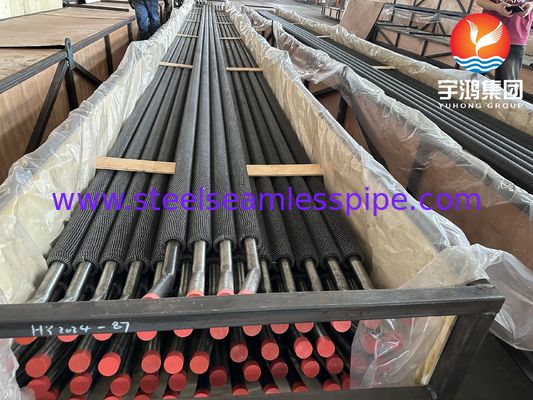

ASME SA213 T22 Tubos de finalidade serrada de aço ligado HFW para projetos de refinarias
A norma ASME SA213 Especificação para caldeiras, superaquecedores e tubos de trocadores de calor de aço de liga ferrítica e austenítica sem costura.Fabricação e condição Os tubos devem ser fabricados por um processo sem costura e devem ser acabados a quente ou a frio, conforme especificado.
OTubos dentados com barbatanasÉ uma forma especial e importante de tubo de barbatanas espirais soldadas a alta frequência/HFW. Antes de a tira de aço utilizada para as barbatanas ser sujeita a soldadura a alta frequência, é cortada a uma certa altura e profundidade.Durante o processo de enrolamento e soldagem no tubo de baseOs experimentos e documentos relevantes demonstraram que, devido às barbatanas dentadas, a perturbação do fluxo de ar é aumentada,que aumenta a transferência de calor e favorece a descarga de poeira acumulada.
Materiais de tubos e barbatanaspodem ser de aço ligado a carbono, ferrítico ou austenítico e podem ser de combinações de materiais semelhantes ou diferentes.
Composição química no máximo em %
| Grau |
Carbono |
Manganês |
Fósforo |
Ácido sulfúrico |
Silício |
Cloreto de sódio |
Molibdênio |
| T22 / K21590 |
0.05-0.15 |
0.30-0.60 |
0.025 |
0.025 |
0.50 |
1.90-2.60 |
0.87-1.13 |
Propriedades mecânicas
| Grau |
Força de tração, min. |
Força de rendimento, min. |
Prolongamento (%) |
Dureza, Max. |
| T22 / K21590 |
60ksi,415MPa |
30ksi,205MPa |
30 |
163 HB/170 HV |
85 HRB |
Aplicação dos principais projectos
The alloy steel high-frequency welding / HFW serrated finned tube is a heat transfer component specifically designed for use in high-temperature and corrosive environments within oil refineries projectsAs barbatanas dentadas podem criar turbulências e quebrar as camadas térmicas.
Trens de pré-aquecimento de petróleo bruto --- em trocadores de pré-aquecimento para aquecer o petróleo bruto antes da destilação
Ponto especial: aço ligado (por exemplo, T5, T9, T11, T22, P5, P9, P11, P22, P91) resiste à corrosão a altas temperaturas do enxofre e do petróleo bruto ácido
Unidades de processamento hidráulico (UHP) --- em trocadores de alimentação/efluentes e aquecedores de carga de reator
Ponto especial:resistir a ambientes de hidrogénio a alta pressão (hidrotratamento e hidrocraqueamento)
Unidades de coque retardado --- em tubos de aquecimento de coqueiros e sistemas de recuperação de calor residual
Ponto especial:resistente ao coque e ao ciclo térmico devido à composição do aço ligado
Unidades de Craqueamento Catalítico por Fluidos (FCC) --- em pré-aquecedores de ar com regenerador e caldeiras de recuperação de calor de gases de combustão
Ponto especial: heles gases de combustão de alta temperatura (até 700°C/1300°F) / Aço ligado resiste à erosão das partículas do catalisador
Unidades de Recuperação de Enxofre (SRU) --- em caldeiras de calor residual e condensadores em unidades de processo Claus
Ponto especial:resistente à corrosão por enxofre (H2S, SO2, SO3)
Reboilers & Condensers --- em reboilers de aminas (eliminação de H2S) e condensadores aéreos
Ponto especial:aço ligado resistente à corrosão por aminas e à cracagem por tensão
