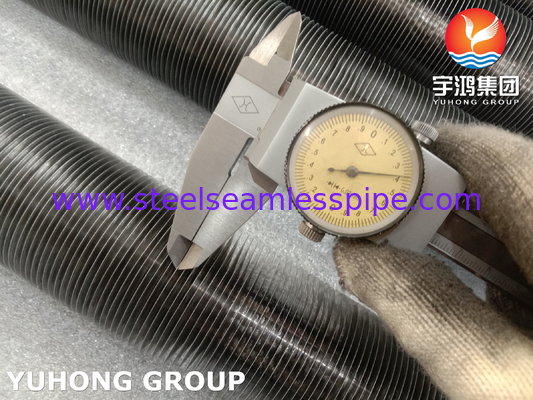

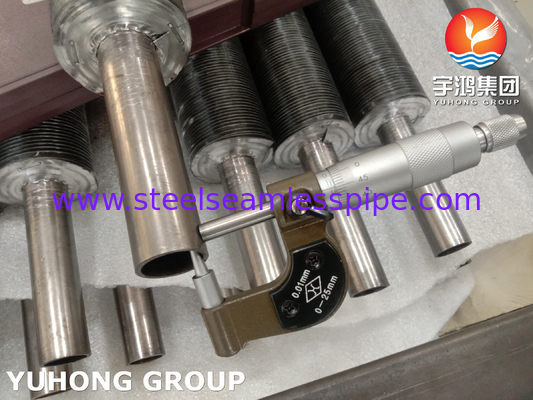

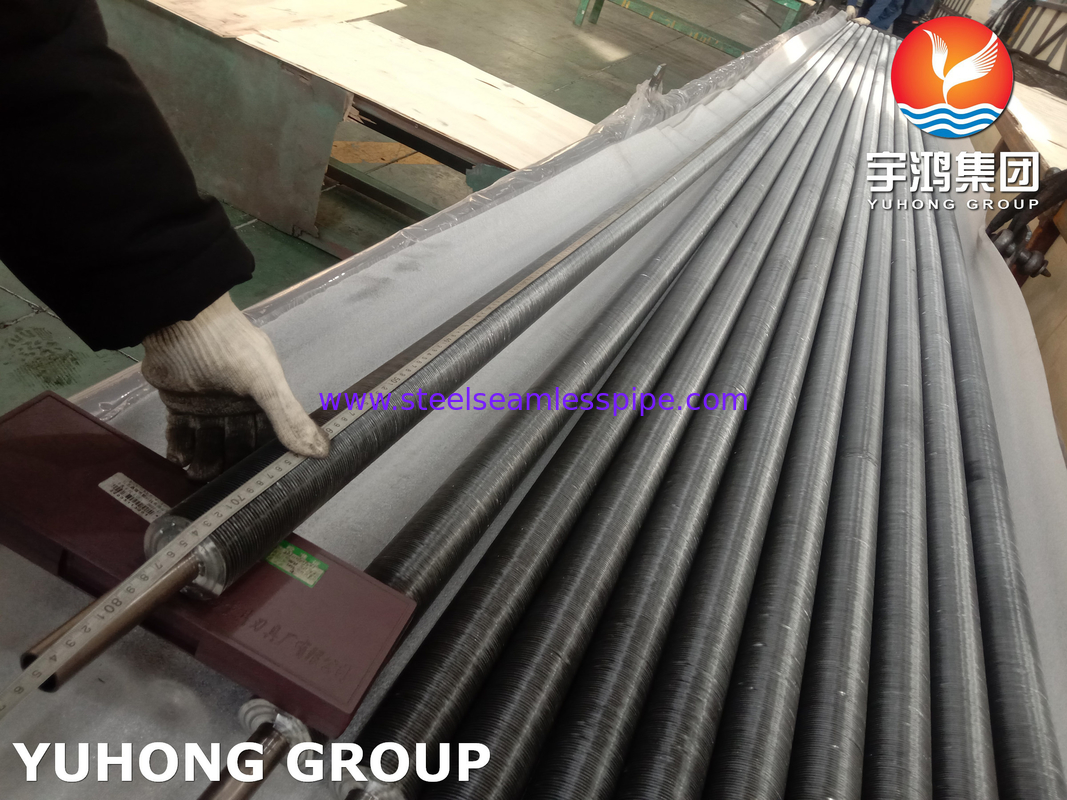

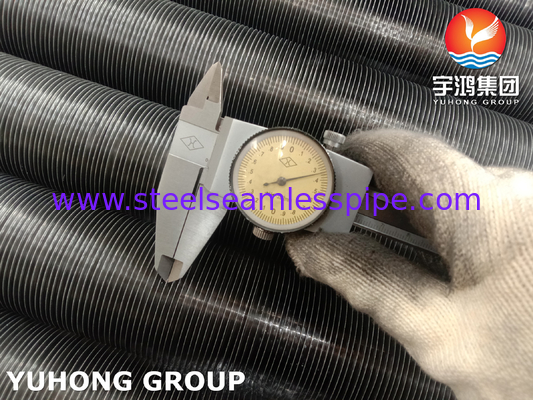

ASME SB163 N04400 Tubos de barbatanas incorporadas com barbatanas de alumínio para arrefecedores de ar e reboilers de gás

1Material do tubo de base: Monel 400 (UNS N04400)

Composição:

• Níquel (Ni): 63 ∼ 67%

• Cobre (Cu): 28­34%

• Ferro (Fe): ≤ 2,0%

• Manganês (Mn): ≤ 2,0%

• Carbono (C): ≤ 0,3%

• Enxofre (S): ≤ 0,024%

Propriedades mecânicas:

• Resistência à tração: 550-780 MPa
• Resistência ao rendimento: 240-550 MPa
• Prolongamento: 35-50% (a 50 mm de diâmetro)
• Dureza: 70 ‰ 90 HRB (Rockwell B)

Limites de temperatura:

• Serviço contínuo: Até 600°C (1112°F)
• Utilização a baixas temperaturas: mantém a ductilidade até -200°C (-328°F).

Resistência à corrosão:

• Resiste à corrosião por tensão induzida por cloreto (SCC), fenda e corrosão por fendas.
• Compatível com ácido sulfúrico (concentração < 50%), ácido clorídrico (< 20%), ácido fluorídrico e álcalis.

2Material das aletas: Alumínio (Al)

• Alta condutividade térmica: A eficiência superior da transferência de calor do alumínio aumenta a taxa de troca de calor geral.
• Leve: reduz o peso total do conjunto, mantendo a integridade estrutural.
• Eficiência em termos de custos: oferece um equilíbrio entre desempenho e acessibilidade em comparação com ligas exóticas.
• Resistência à corrosão: forma naturalmente uma camada protetora de óxido, adequada para ambientes moderados (quando combinado com Monel 400, estende a aplicabilidade a condições mais duras).

3Características do projeto

• Tecnologia de barbatanas incorporadas: as barbatanas de alumínio são firmemente ligadas ao tubo de base Monel 400 por meio de expansão mecânica ou hidráulica, garantindo um contato térmico e durabilidade ideais.
• Personalização: Disponível em várias densidades de barbatanas, alturas e comprimentos de tubo para atender às necessidades específicas de transferência de calor.
• Flexibilidade de aplicação: Adequado para trocadores de calor, condensadores, caldeiras e sistemas de resfriamento em indústrias como petroquímica, geração de energia e engenharia naval.

4Aplicação

• Sistemas marinhos e offshore
• Intercambiadores de calor de instalações de dessalinização
• Refrigeradores de ácido sulfúrico (H2SO4)
• Reboilers de gás ácido (H2S)
• Condensadores de vapor em instalações geotérmicas
• Recuperação de calor dos resíduos de gases de combustão
• Evaporadores de amônia (NH3)
• Ventiladores de recuperação de calor

5. Vantagens

Durabilidade: O Monel 400 resiste a furos, corrosão por fendas e fissuração por corrosão por estresse.

Eficiência: As barbatanas de alumínio maximizam a superfície para dissipar o calor rapidamente.

Adaptabilidade: desempenha-se de forma fiável em temperaturas extremas e meios corrosivos.
