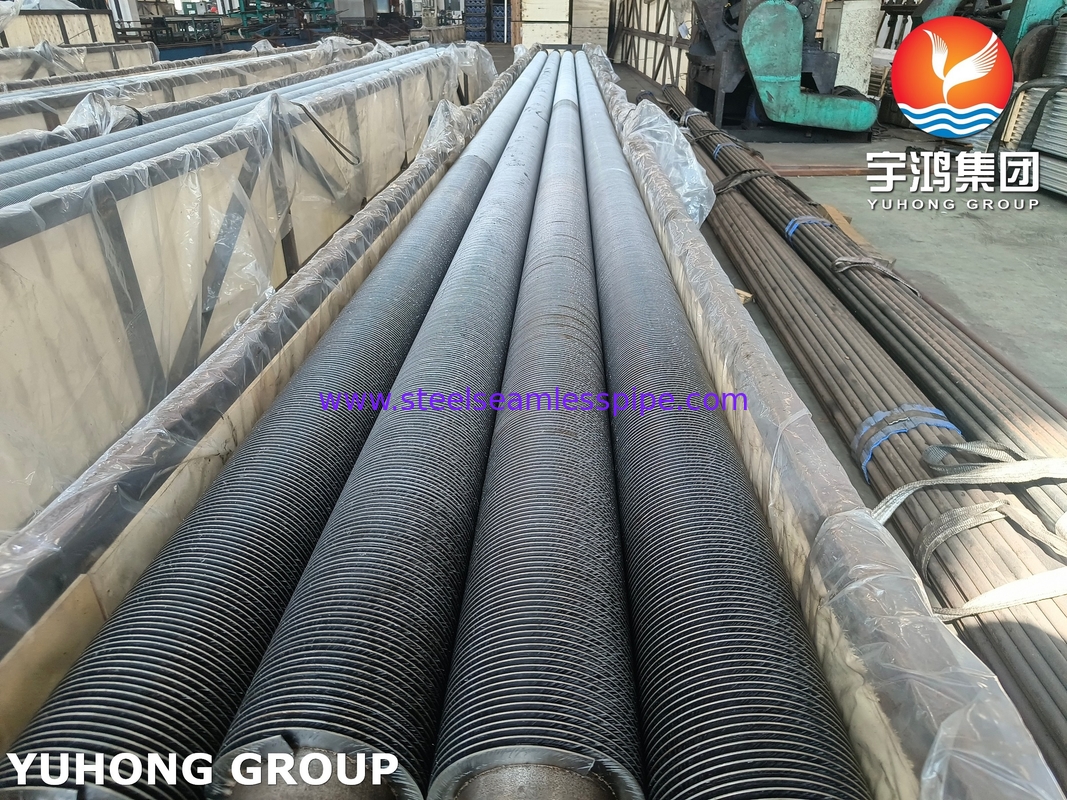

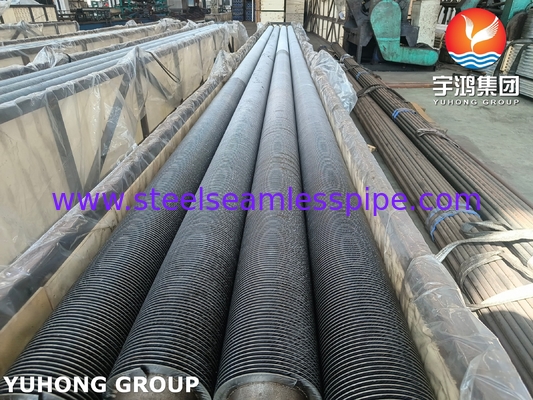

ASTM A335 P22 Tubos de barbatanas sólidas para aquecedores e economizadores de refinaria

1. O aço de liga de cromo-molibdênio ASTM A335 grau P22 possui as seguintes especificações:

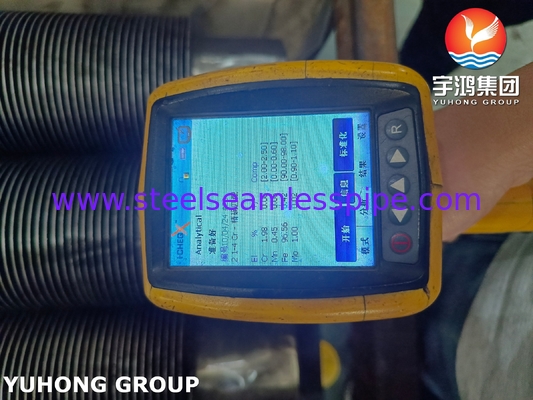

• Composição química

• Propriedades mecânicas:

• Resistência à tração: ≥ 415 MPa (60,200 psi)

  Resistência ao rendimento: ≥ 205 MPa (29.700 psi)

  Dureza: ≤163 HBW (Brinell)

  Elongação: ≥ 30% (em 50 mm)

• Tratamento térmico

Normalizado a 900°975°C (1652°1787°F) e temperado a 675°760°C (1247°1400°F).

2Normas de Fabricação e Ensaios

Conformidade:

ASTM A335 (material)

Secções I e VIII da norma ASME BPVC (projecto de pressão)

TEMA (Associação de Fabricantes de Intercambiadores de Calor) para feixes de tubos com barbatanas.

Testes:

Teste hidrostático: 1,5x pressão de projecto durante 10 segundos.

Teste não destrutivo (NDT):

Ensaios ultrasónicos (UT) para determinar a integridade do tubo de base.

Ensaios de penetração de corantes (PT) para juntas de soldadura.

3Configurações específicas de aplicação

Caldeiras de centrais elétricas:

Superqueimadores: barbatanas otimizadas para gás de combustível a 400°C a 600°C, com resistência à erosão das cinzas.

Economizadores: projetos de baixa densidade de nadadeira (35 FPI) para minimizar a impureza.

Caldeiras de refinaria:

As pontas das barbatanas de aço inoxidável para resistência à sulfidação em ambientes ricos em H2S.

Unidades de recuperação de calor residual:

Espaçamento de barbatanas personalizado para manusear gases de escape carregados de partículas (por exemplo, fornos de cimento).

4. Vantagens em relação às barbatanas dentadas/incorporadas

• Durabilidade: Não há risco de afrouxamento das barbatanas ou de encurralamento de detritos (crítico em ambientes de cinzas/escória).
• Resistência à fadiga térmica: A construção monolítica suporta variações rápidas de temperatura.
• Fácil de limpar: As superfícies lisas das barbatanas reduzem a impureza nos fluxos de gás sujo.
