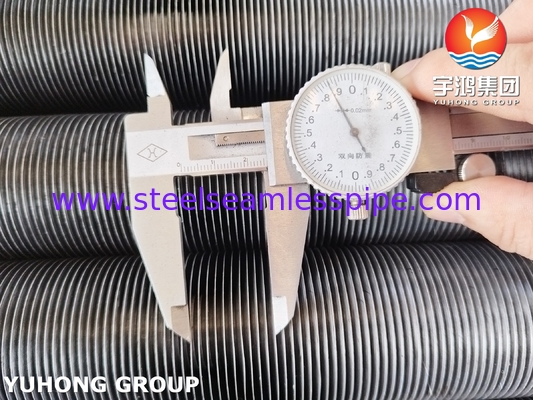

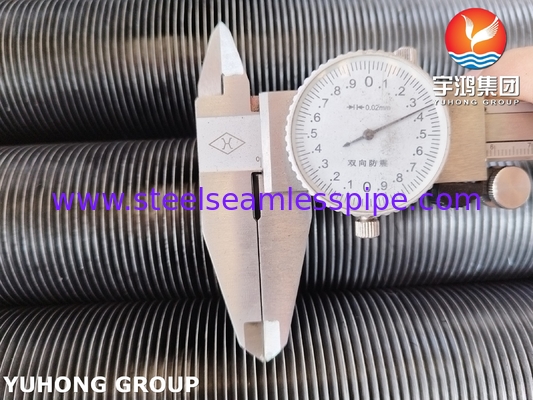

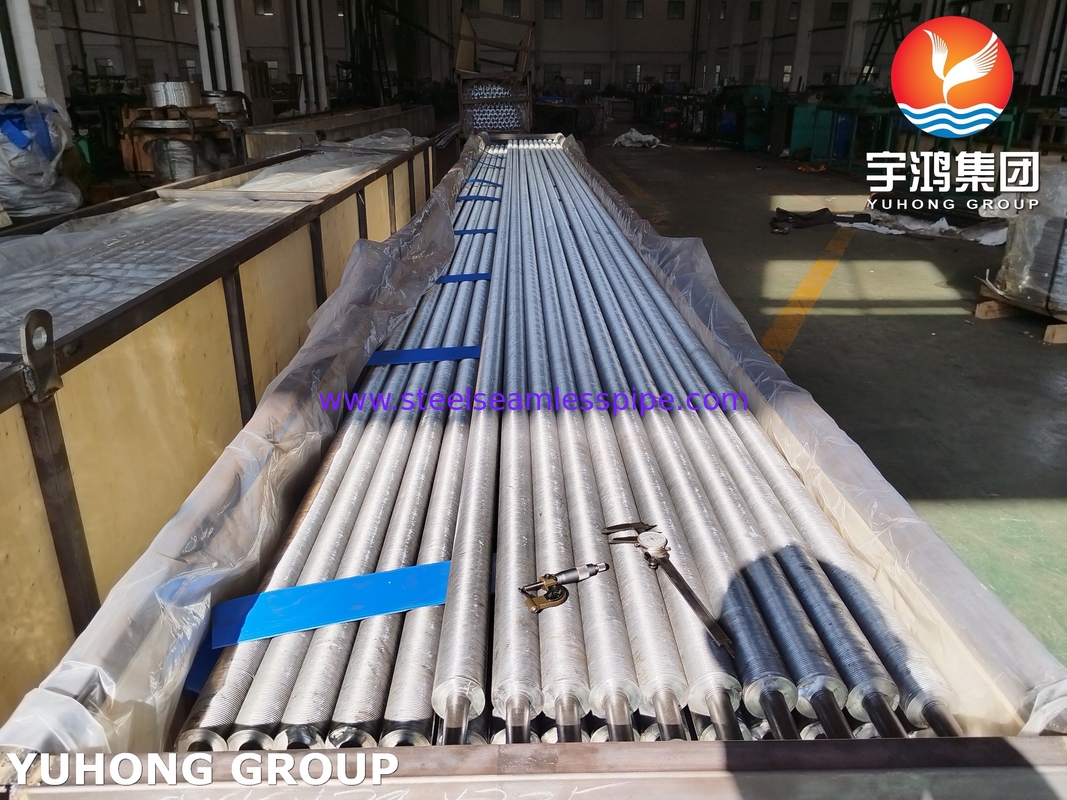

ASTM A213 T5 Tubos de barbatanas de tipo G incorporados para condensadores e evaporadores

O tubo A213 T5 é um componente de transferência de calor de alto desempenho concebido para aplicações industriais exigentes.e casos de utilização:

1Material do tubo de base: ASTM A213 T5

Composição da liga: aço cromo-molibdênio (5Cr-0,5Mo), conforme com as normas ASTM A213 T5.

Propriedades essenciais:

Resistência a altas temperaturas: mantém a integridade mecânica a temperaturas de até 600 °C.

Resistência à corrosão/oxidação: o teor de cromo fornece resistência à descascagem e oxidação em ambientes de vapor/alta temperatura.

Construção sem costura: fabricado sem soldas, garantindo a confiabilidade sob condições de alta pressão (comum em caldeiras e superqueimadores).

2. Design de barbatanas incorporadas

Processo de construção:

Rolos: Rolos helicoidais ou longitudinais de mecanização de precisão são cortados na superfície exterior do tubo de base.

Inserção de barbatanas: barbatanas metálicas (normalmente aço carbono, aço inoxidável ou aço ligado) são mecanicamente pressionadas ou enroladas nas ranhuras.

Ligação: As barbatanas são trabalhadas a frio nas ranhuras, criando uma ligação mecânica apertada sem soldagem.

Geometria: barbatanas helicoidais (espiral) ou longitudinais (direitas); barbatanas dentadas para aumentar a turbulência.

3Características principais

Eficiência térmica: Aumentar a área da superfície (até 10×15 vezes o tubo nu) melhora as taxas de transferência de calor em sistemas de gás para líquido ou líquido para líquido.

Ideal para aplicações com meios de baixa convecção (por exemplo, gases de escape).

Durabilidade Mecânica: As barbatanas incorporadas resistem ao afrouxamento por ciclos térmicos ou vibrações.

Sem fadiga de soldagem, tornando-os adequados para ambientes de alta temperatura e alto estresse.

Personalização: As barbatanas podem ser adaptadas em altura, espessura, espaçamento e material para otimizar o desempenho para cargas específicas (por exemplo, gases de combustão carregados de cinzas, fluidos corrosivos).

4. Aplicações

Geração de energia: Caldeiras, superqueimadores, economizadores e pré-queimadores de ar.

Petroquímica: geradores de vapor de recuperação de calor (HRSG), reformadores.

HVAC industrial: Recuperação de calor residual de fornos ou fornos.

Marítimo/offshore: trocadores de calor compactos para arrefecimento do motor ou aquecimento do combustível.

6. Vantagens em relação às barbatanas soldadas/extrudadas

Sem degradação térmica: o trabalho a frio preserva as propriedades metalúrgicas do tubo de base.

Menor risco de impureza: a interface suave entre o sulco e a barbatana minimiza o acúmulo de cinzas e detritos.

Rentabilidade: Uma vida útil mais longa em condições adversas reduz os custos de manutenção.

7. Normas e Certificações

Conforme a secção I da ASME (caldeiras eléctricas) e a secção VIII (vasos sob pressão).

Ensaios: ensaios hidrostáticos, ensaios não destrutivos (NDT) e verificação da resistência das ligações das barbatanas, de acordo com os protocolos do fabricante.
