ASTM A335 P22 Tubos sem costura de aço ligado com 11-13CR HFW Fin Tubos para bobina de convecção

ASTM A335 P22 Tubos sem costura de aço ligado com 11-13CR, Tubos HFW Fin, para bobinas de convecção

1. Visão geral do produto

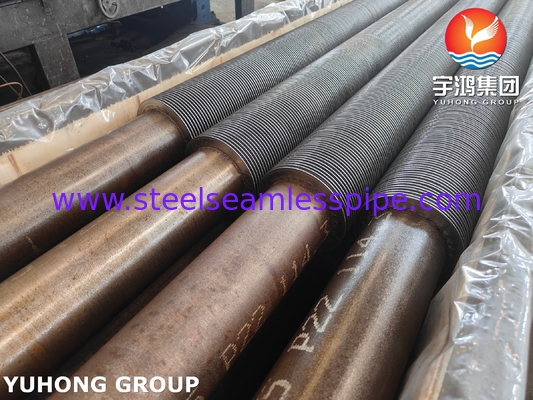

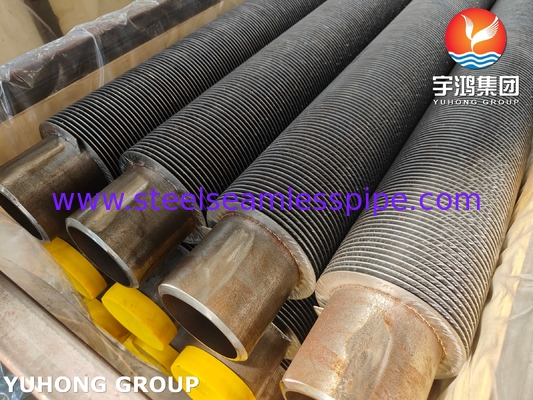

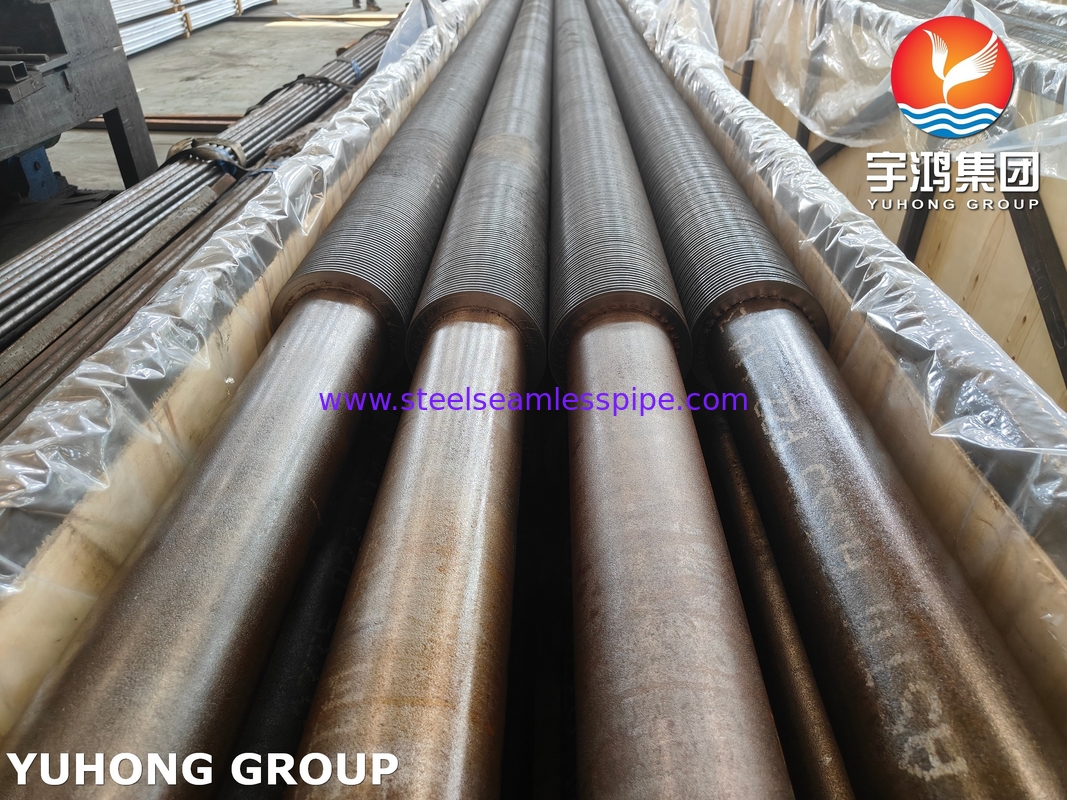

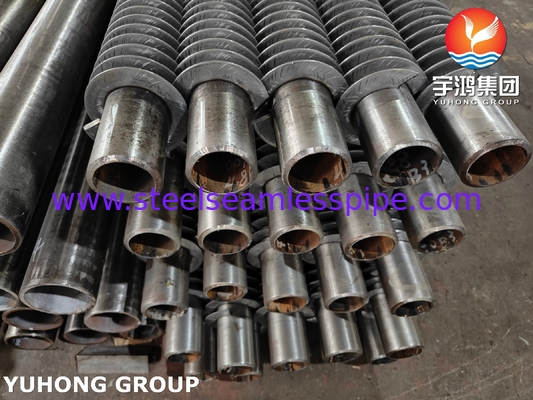

OTubo sem costura de aço ligado ASTM A335 P22 com 11-13% de cromo (Cr) HFW Fin TubeÉ projetado para transferência de calor de alta eficiência em ambientes de temperatura e pressão extremas.Combinando a resistência à alta temperatura do aço ligado P22 com a resistência à corrosão das barbatanas ricas em cromo, este produto é ideal para bobinas de convecção em caldeiras, aquecedores e sistemas térmicos industriais.

2Normas de materiais e composição química

Tubos de base: aço ligado ASTM A335 P22

Faixa de barbatanas: 11 a 13% de aço cromado

3Propriedades mecânicas

4Principais vantagens

1. Durabilidade em altas temperaturas

   • O aço ligado P22 resiste a temperaturas até650°Ccom resistência superior ao arrastamento, ideal para superqueimadores e reformadores.

   • As barbatanas de cromo resistem à oxidação em gases de combustão e ambientes ácidos.

2. Resistência à corrosão e à sulfidação

   • As barbatanas de 11-13Cr impedem a fissuração da sulfidação em atmosferas ricas em enxofre (por exemplo, aquecedores de refinaria).

3. Transferência de calor otimizada

   • As barbatanas HFW aumentam a superfície de troca de calor em4 ¢ 6 x, aumentando a eficiência mantendo uma baixa queda de pressão.

4. Qualidade de solda robusta

   • A soldagem de alta frequência assegura uma resistência de ligação de barbatanas a tubos ≥ 85% do metal comum, validada por ensaios de cisalhamento.

5. Solução econômica

   • Combina o desempenho de alta temperatura do P22 com a resistência à corrosão do aço Cr, reduzindo o tempo de inatividade e os custos de manutenção.

5. Fabricação e Controlo de Qualidade

1. Produção de tubos de base

   • Fabricação sem costuras por extrusão a quente ou perfuramento rotativo, em conformidade com a norma ASTM A335.

   • Tratamento térmico:900 ∼ 940°C, temperados a690 ∼ 730°Cpara uma microstrutura óptima.

2. Processo de solda de barbatanas

   • Fixação das barbatanas do HFW: velocidade de solda8 ̊25 m/min, frequência200 ∼ 450 kHz.

   • Relaxamento de tensão pós-sólida (PWHT) em600°C a 650°Cpara eliminar as tensões residuais.

3. Teste e certificação

   • Ensaios não destrutivos: 100% UT/RT no tubo de base; PT/MT nas soldas.

   • Ensaios hidrostáticos: 1,5x pressão de projecto (conforme à norma ASME B31.1).

   • Certificados: Secção II da ASME, EN 10204 3.1, e PED 2014/68/UE.

6. Aplicações

7. Comparação com Alternativas
