ASTM A213 T5 Tubos de barbatanas com tipo G incorporado para aplicações corrosivas de média e alta pressão

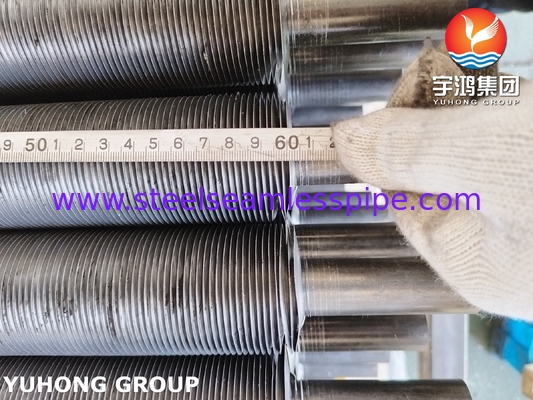

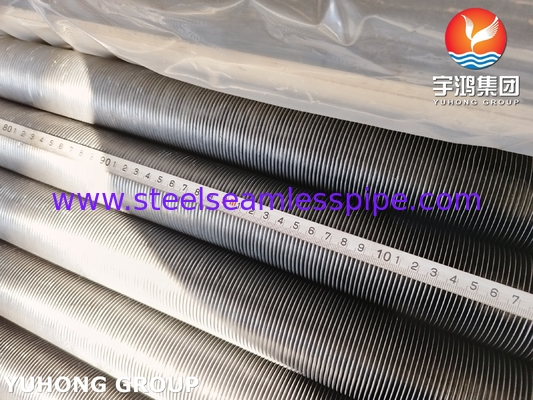

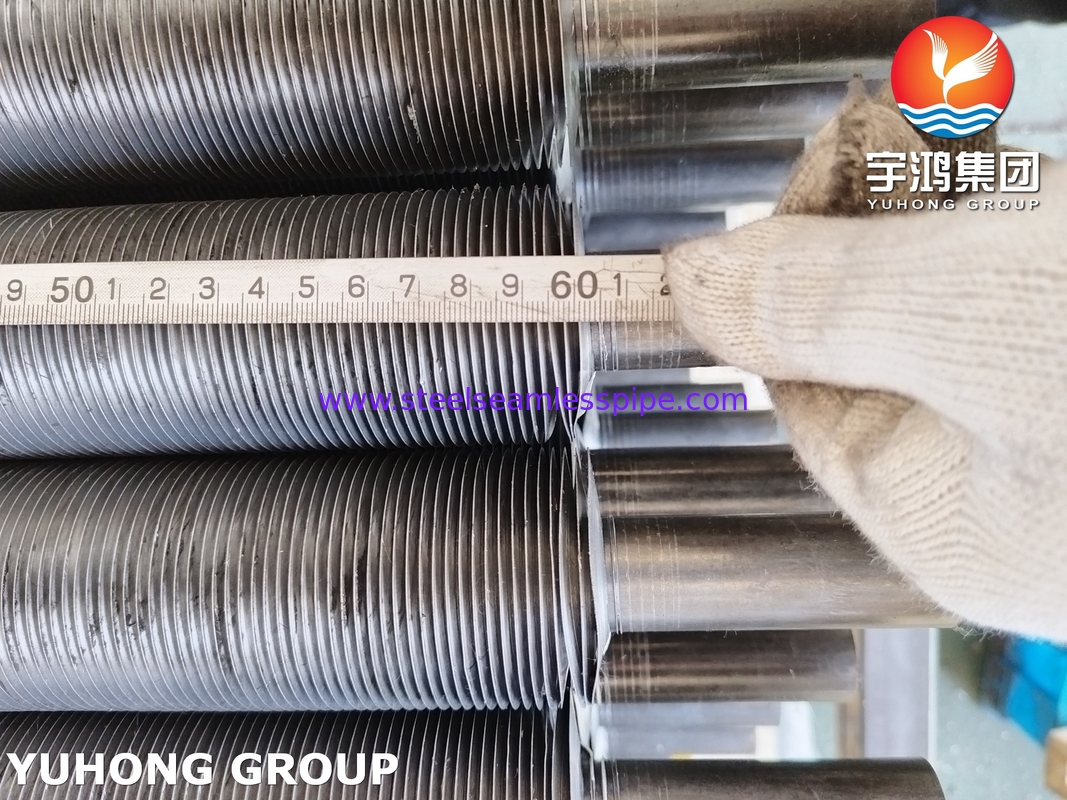

ASTM A213 T5 Tubos de barbatanas incorporados tipo G

ASTM A213 T5 tubo com nadadeira de tipo G incorporado é uma solução profissional para sistemas de recuperação de calor e caldeiras de gases de escape de alta temperatura.

O seu design de barbatana incorporada funciona bem em ambientes de cinzas.e parâmetros de temperatura e pressão, e a tecnologia de soldagem de alta frequência é preferida para garantir a resistência da ligação.

Para corrosão extrema ou requisitos de temperatura mais elevados, recomenda-se melhorar o material (como o T9/T91) ou a proteção do revestimento.A manutenção regular e a monitorização inteligente podem prolongar significativamente a vida útil do conjunto de tubos e melhorar a eficiência energética do sistema.

T5 Composição química do tubo sem costura:

T5 Requisitos para o tratamento térmico de tubos sem costura

Requisitos de tração e dureza dos tubos T5:

Resumo

Tubos de barbatanas HFW (soldados a alta frequência)São componentes de trocadores de calor constituídos por um tubo base com barbatanas soldadas externamente. As barbatanas são ligadas ao tubo usando uma corrente elétrica de alta frequência, criando uma ligação metalúrgica robusta.Este projeto maximiza a área da superfície para transferência de calor eficiente em aplicações como caldeiras, refrigeradores de ar e economizadores.

•

  • Material do tubo:

    O tubo principal é tipicamente feito de materiais como aço carbono, aço inoxidável ou outras ligas, dependendo dos requisitos específicos da aplicação.


    Fitas:

    As barbatanas são espirais e dentadas, o que significa que são enroladas helicoidalmente em torno da superfície externa do tubo principal, formando um padrão espiral contínuo.As serraduras adicionam turbulência ao fluxo de ar ou gás, melhorando a transferência de calor.


    Processo de solda:

    As barbatanas são soldadas à superfície exterior do tubo principal, garantindo uma ligação forte e durável entre o tubo e as barbatanas, permitindo uma transferência de calor eficiente.


    Configuração helicoidal:

    A configuração helicoidal das barbatanas proporciona uma área de superfície maior para troca de calor em comparação com as barbatanas retas.


    Desenho dentado:

    As bordas dentadas das barbatanas criam turbulência no fluido ou gás que flui sobre elas.Esta turbulência perturba a camada de fronteira e promove uma melhor transferência de calor entre a superfície do tubo e o fluido ou gás.


    Eficiência de transferência de calor:

    A combinação de barbatanas helicoidais e bordas dentadas melhora a eficiência da transferência de calor, evitando a formação de uma camada de limite estagnada na superfície da barbatanha.Esta concepção é especialmente eficaz em aplicações onde é necessária uma troca de calor de alta eficiência.



Detalhes do tubo de base Faixa de diâmetro dos tubos

15.88 mm a 219 mm Espessura dos tubos: 1,651 mm a 16 mm Material dos tubos: Tubos sem costura de aço carbono, aço inoxidável, aço ligado a carbono, aço corten, aço inoxidável duplex,Super duplex de aço inoxidável S32750, liga de incolor, liga de incolor de níquel de alto cromo, material CK 20 e algum outro material. Detalhes de barbatanas Espessura das barbatanas: Min. 0,8 mm a Max. 4 mm Alteza das barbatanas: Min. 0,25 ̊ (6,35 mm) a Max.1.5 ̊ (38 mm) Densidade de barbatanas: Min 43 barbatanas por metro a máximo 287 barbatanas por metro Material: aço carbono, aço inoxidável, aço ligado, aço corten, aço duplex e liga incoló.

Ele adota a tecnologia espiral de soldagem de alta frequência, a tecnologia de patente nacional com fontes de alimentação de alta frequência como fonte de calor para aquecer a fita de aço, tubo de aço ao mesmo tempo,Eu faço a sua soldada juntos como um todoEsta tecnologia tem as características de alta eficiência térmica, grande área de dissipação de calor, longa vida útil, temperatura de adaptação de faixa, alta pressão, etc.

As vantagens do tubo de barbatanas espirais de soldagem de alta frequência

1. A instalação simples e económica O comprimento máximo do tubo de aleta espiral de soldagem de alta frequência pode atingir 6 metros, o que reduz os pontos de junção, tornando a instalação mais económica,eficiente, e também reduz a probabilidade de vazamento de juntas.

2. Facilidade de manutenção Após a instalação, o tubo de barbatanas espirais de soldadura de alta frequência não necessita mais de manutenção.

3. Alta eficiência A área de dissipação de calor do tubo de barbatana espiral de soldagem de alta frequência é mais de 8 vezes a do tubo de luz. O interno é liso, de modo que a resistência de fluxo interno é pequena.

4. longa vida útil Fin e tubos com alta resistência mecânica, de modo que a resistência à tração é superior a 200 mpa.Materiais de barbatanas soldáveis- aço carbono, aço inoxidável, aço ligado, aço resistente à corrosão.

Aplicações

Caldeiras de centrais elétricas:

Superqueimador, aquecedor e economizador, resistentes a 540°C/15 MPa de vapor.

Sistema de recuperação de calor dos gases de combustão (como pré-aquecedor de ar).

Unidade petroquímica:

Tubos finados de uma caldeira de calor residual (CO Boiler) de uma unidade de craqueamento catalítico (FCCU).

Seção de convecção do forno de aquecimento de alimentação do reator de hidrogenação (queima-choque).

Sistema de fornos industriais:

Tubos radiantes do forno de tratamento térmico, trocador de calor de gases de combustão do forno de recozimento.
