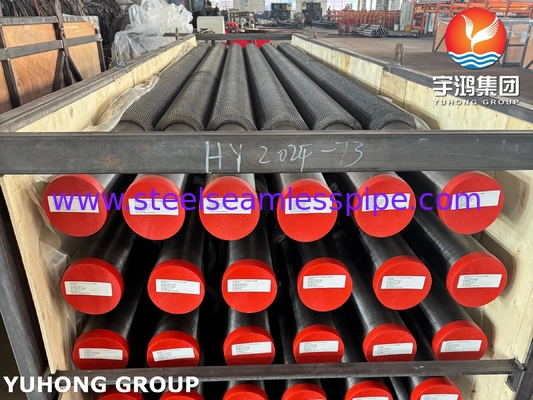

Tubo de barbatanas de espiral serrilhada, tubo de barbatanas HFW para trocador de calor
Resumo
Tubos de barbatanas HFW (soldados a alta frequência)São componentes de trocadores de calor constituídos por um tubo base com barbatanas soldadas externamente. As barbatanas são ligadas ao tubo usando uma corrente elétrica de alta frequência, criando uma ligação metalúrgica robusta.Este projeto maximiza a área da superfície para transferência de calor eficiente em aplicações como caldeiras, refrigeradores de ar e economizadores.
-
-
Material do tubo:
O tubo principal é tipicamente feito de materiais como aço carbono, aço inoxidável ou outras ligas, dependendo dos requisitos específicos da aplicação.
Fitas:
As barbatanas são espirais e dentadas, o que significa que são enroladas helicoidalmente em torno da superfície externa do tubo principal, formando um padrão espiral contínuo.As serraduras adicionam turbulência ao fluxo de ar ou gás, melhorando a transferência de calor.
Processo de solda:
As barbatanas são soldadas à superfície exterior do tubo principal, garantindo uma ligação forte e durável entre o tubo e as barbatanas, permitindo uma transferência de calor eficiente.
Configuração helicoidal:
A configuração helicoidal das barbatanas proporciona uma área de superfície maior para troca de calor em comparação com as barbatanas retas.
Desenho dentado:
As bordas dentadas das barbatanas criam turbulência no fluido ou gás que flui sobre elas.Esta turbulência perturba a camada de fronteira e promove uma melhor transferência de calor entre a superfície do tubo e o fluido ou gás.
Eficiência de transferência de calor:
A combinação de barbatanas helicoidais e bordas dentadas melhora a eficiência da transferência de calor, evitando a formação de uma camada de limite estagnada na superfície da barbatanha.Esta concepção é especialmente eficaz em aplicações onde é necessária uma troca de calor de alta eficiência.
-
Casos de utilização:
-
Intercambiadores de calor refrigerados a ar (ACHEs).
-
Aquecedores, caldeiras e condensadores.
-
Ambientes corrosivos (por exemplo, plataformas offshore, plantas químicas) quando combinados com aço inoxidável ou materiais duplex.
-
Vantagens
-
Eficiência:Transferência de calor melhorada devido à grande superfície.
-
Durabilidade:As juntas de soldadura resistem ao ciclo térmico e ao estresse mecânico.
-
Resistência à corrosão:Materiais opcionais (por exemplo, SS 316L, super duplex) para condições adversas.
-
Personalização:Geometria de barbatanas adaptada (altura, forma) para o desempenho térmico específico.
Detalhes do tubo de base Faixa de diâmetro dos tubos

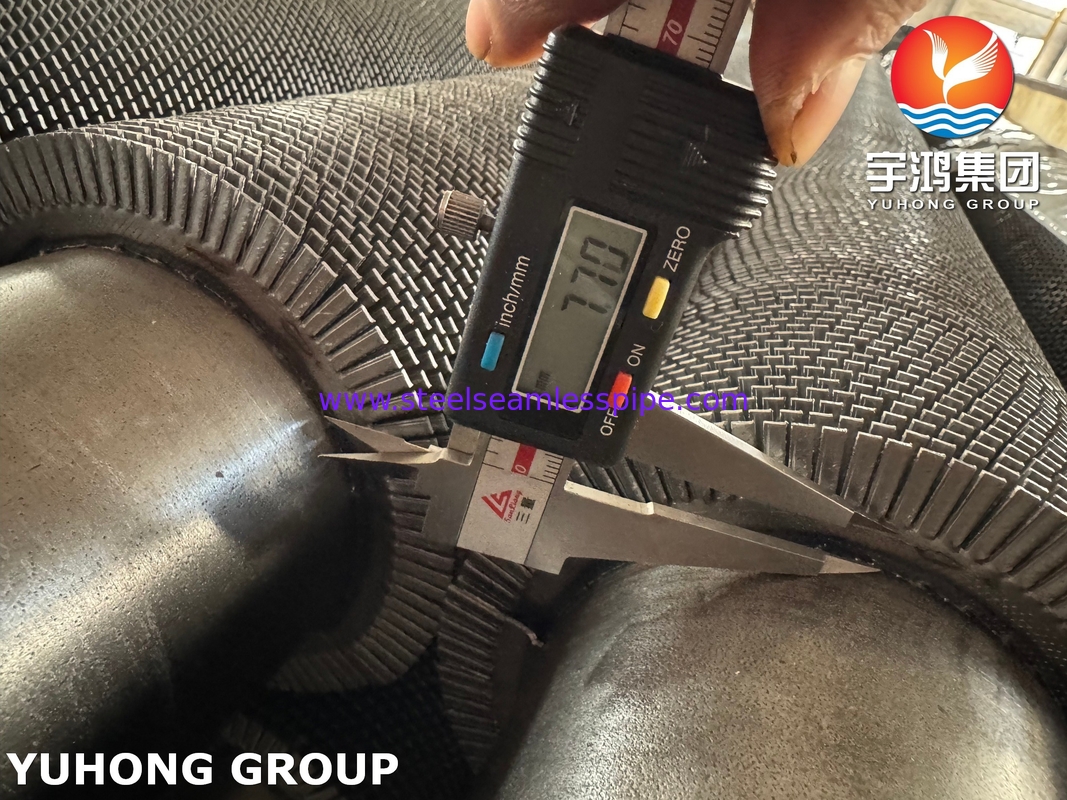

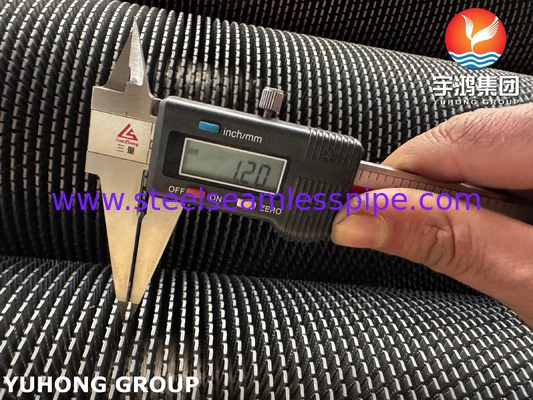

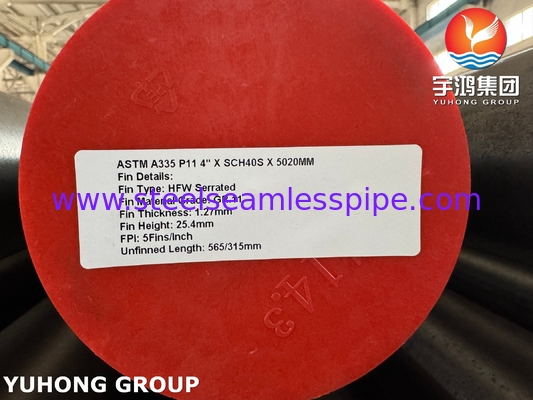

15.88 mm a 219 mm Espessura dos tubos: 1,651 mm a 16 mm Material dos tubos: Tubos sem costura de aço carbono, aço inoxidável, aço ligado a carbono, aço corten, aço inoxidável duplex,Super duplex de aço inoxidável S32750, liga de incolor, liga de incolor de níquel de alto cromo, material CK 20 e algum outro material. Detalhes de barbatanas Espessura das barbatanas: Min. 0,8 mm a Max. 4 mm Alteza das barbatanas: Min. 0,25 ̊ (6,35 mm) a Max.1.5 ̊ (38 mm) Densidade de barbatanas: Min 43 barbatanas por metro a máximo 287 barbatanas por metro Material: aço carbono, aço inoxidável, aço ligado, aço corten, aço duplex e liga incoló.
Ele adota a tecnologia espiral de soldagem de alta frequência, a tecnologia de patente nacional com fontes de alimentação de alta frequência como fonte de calor para aquecer a fita de aço, tubo de aço ao mesmo tempo,Eu faço a sua soldada juntos como um todoEsta tecnologia tem as características de alta eficiência térmica, grande área de dissipação de calor, longa vida útil, temperatura de adaptação de faixa, alta pressão, etc.
As vantagens do tubo de barbatanas espirais de soldagem de alta frequência
1. A instalação simples e económica O comprimento máximo do tubo de aleta espiral de soldagem de alta frequência pode atingir 6 metros, o que reduz os pontos de junção, tornando a instalação mais económica,eficiente, e também reduz a probabilidade de vazamento de juntas.
2. Facilidade de manutenção Após a instalação, o tubo de barbatanas espirais de soldadura de alta frequência não necessita mais de manutenção.
3. Alta eficiência A área de dissipação de calor do tubo de barbatana espiral de soldagem de alta frequência é mais de 8 vezes a do tubo de luz. O interno é liso, de modo que a resistência de fluxo interno é pequena.
4. longa vida útil Fin e tubos com alta resistência mecânica, de modo que a resistência à tração é superior a 200 mpa.Materiais de barbatanas soldáveis- aço carbono, aço inoxidável, aço ligado, aço resistente à corrosão.
Aplicações
- HVAC e caldeira
- Centrais Elétricas
- Geradores de vapor de recuperação de calor
- Indústrias petroquímicas
- Aplicações marítimas
- Aplicações de refrigeração
- Economisadores
- Refrigeradores de óleo e gás
- Encanamento e Ar Condicionado
- Condensadores e evaporadores
- Intercâmbio de calor de concha e tubo
